Żuraw Wieżowy, Dźwig HDS i Dźwigi Samojezdne: Kompleksowy Rozładunek Towarów

Transport ciężkich ładunków na placach budowy, w magazynach czy przy realizacji prywatnych inwestycji stanowi duże wyzwanie logistyczne. Rozładunek materiałów o dużej masie i rozmiarach często wymaga użycia specjalistycznego sprzętu, który zapewnia bezpieczeństwo, precyzję i efektywność. Wśród tych maszyn kluczową rolę odgrywają żurawie wieżowe, hydrauliczne dźwigi samochodowe (HDS) oraz dźwigi samojezdne, które zrewolucjonizowały proces obsługi materiałów w różnych sektorach.

Hydrauliczny Dźwig Samochodowy (HDS): Wszechstronne Rozwiązanie Logistyczne

Transport ciężkich ładunków nie musi oznaczać żmudnego wynajmu oddzielnego dźwigu i ekipy do rozładunku. Rozwiązaniem łączącym te dwie funkcje jest Hydrauliczny Dźwig Samochodowy (HDS). Usługi HDS to transport realizowany samochodami ciężarowymi wyposażonymi we własny żuraw hydrauliczny, co całkowicie eliminuje potrzebę wynajmu dodatkowego dźwigu na miejscu pracy.

Zalety i Korzyści Wynajmu HDS

Wybór rozwiązania HDS pozwala oszczędzić czas i obniżyć koszty inwestycji poprzez połączenie transportu z profesjonalnym rozładunkiem. HDS to pojazd ciężarowy z zamontowanym ramieniem dźwigowym napędzanym układem hydraulicznym. W tradycyjnym modelu logistycznym często trzeba zamówić ciężarówkę oraz osobno dźwig lub wózek widłowy. Wynajem HDS upraszcza ten proces, ponieważ jedno auto wykonuje całą pracę.

Żuraw zamontowany na podwoziu pozwala operować ładunkiem w promieniu kilku lub kilkunastu metrów od pojazdu. Główną korzyścią jest pełna samowystarczalność logistyczna, czyli brak konieczności koordynacji pracy dwóch różnych firm i operatorów. Transport z wykorzystaniem hydraulicznego dźwigu to obecnie najbardziej ekonomiczna i logistycznie uzasadniona metoda przewozu ciężkich towarów. Łącząc funkcję transportową z przeładunkową, oszczędza się czas i pieniądze, jednocześnie zwiększając precyzję prac na placu budowy.

Zastosowanie HDS

Pojazdy z żurawiem transportują szeroki wachlarz ładunków: od materiałów budowlanych na paletach, przez kontenery biurowe, aż po specjalistyczne maszyny i elementy architektury. Z usług tych korzystają głównie firmy budowlane, deweloperzy oraz klienci indywidualni realizujący budowę domu lub aranżację ogrodu.

W miastach, gdzie przestrzeń jest ograniczona, HDS staje się często jedyną opcją na dostarczenie towaru do ścisłego centrum. Jest to jedna z najczęstszych zalet wykorzystania żurawia samochodowego. Jeśli auto może podjechać blisko płotu, operator jest w stanie przenieść palety z kostką, ziemię w workach typu big-bag czy elementy altany bezpośrednio do ogrodu.

Kluczowe Aspekty Bezpieczeństwa i Wyboru Usługi HDS

Kluczem do bezpieczeństwa jest stabilne podłoże dla podpór auta oraz aktualny dozór techniczny (UDT) urządzenia. Podłoże w miejscu rozładunku musi być utwardzone i równe, ponieważ ciężarówka HDS podczas pracy wysuwa podpory boczne, które przenoszą ogromne naciski na grunt. Jeśli teren jest grząski lub piaszczysty, istnieje ryzyko przewrócenia się pojazdu. Bezpieczeństwo zależy również od jakości zawiesi i pasów transportowych. Każdy ładunek musi być odpowiednio zabezpieczony przed przesunięciem podczas jazdy.

Przy wyborze liczy się nie tylko stawka za kilometr, ale przede wszystkim realny udźwig żurawia na maksymalnym wysięgu oraz doświadczenie operatora. Dobry wykonawca zapyta Cię o ewentualne przeszkody napowietrzne, takie jak linie energetyczne czy gałęzie drzew. Planując transport, zawsze podawaj dokładną wagę ładunku i odległość, na jaką ma być podany. Jeśli zamawiasz transport na teren prywatny, upewnij się, że droga dojazdowa jest utwardzona.

Wymagania dla Operatora HDS

Osoby wykonujące pracę na żurawiu HDS muszą posiadać odpowiednie uprawnienia, które wydawane są przez Urząd Dozoru Technicznego (UDT). Operator musi posiadać prawo jazdy odpowiedniej kategorii (zazwyczaj C lub C+E) oraz zaświadczenie kwalifikacyjne UDT. Uprawnienia te dzielą się na kategorie, które pozwalają na obsługę żurawi przenośnych i przewoźnych. Dokument potwierdzający uprawnienia ważny jest przez okres 5 lat. Dodatkowo kierowca powinien dysponować dokumentami przewozowymi oraz ubezpieczeniem OCP (Odpowiedzialność Cywilna Przewoźnika).

Koszty Usługi HDS i Ograniczenia Pracy

Koszt usługi HDS jest zazwyczaj składową dwóch czynników: stawki za przejechane kilometry oraz stawki godzinowej za pracę żurawia. Na ostateczną cenę wpływa również masa ładunku, stopień trudności rozładunku oraz lokalizacja (np. wjazd do centrum miasta może być droższy).

Silny wiatr jest głównym przeciwwskazaniem do pracy żurawiem, ponieważ może prowadzić do niekontrolowanego kołysania ładunku i utraty stabilności pojazdu. Praca jest również wstrzymywana podczas gwałtownych burz i wyładowań atmosferycznych.

Parametry Pracy HDS

• Zasięg ramienia: Zależy od konkretnego modelu maszyny i wynosi zazwyczaj od 5 do nawet 20 metrów. Należy jednak pamiętać o kluczowej zasadzie: im dalej wysunięte jest ramię, tym mniejszy jest jego udźwig. Przykładowo, żuraw, który przy samym aucie podnosi 5 ton, na dystansie 10 metrów może mieć udźwig ograniczony do 1 tony.
• Czas rozładunku: Standardowy rozładunek całego składu (np. 20 palet cegieł) trwa zazwyczaj od 45 do 90 minut. Czas ten zależy od doświadczenia operatora, dostępnej przestrzeni oraz precyzji, z jaką mają być ustawione towary.

HDS w Magazynach i Składach Budowlanych

Wykorzystanie żurawia HDS zależy od tego, czym zajmuje się dany magazyn. Często jednak jego praca polega na rozładunku i załadunku różnych materiałów w składach budowlanych czy też w hurtowniach. Do tego zadania używa się właśnie żurawia HDS, który upora się z ciężkimi i licznymi wielkogabarytowymi towarami. W hurtowniach można również użyć go do ustawiania w pionowych rzędach kontenerów magazynowych. Praca ręczna z wielkogabarytowymi towarami sprawiałaby wiele trudności, więc żurawie HDS odnalazły się idealnie przy pracy w magazynach i składach budowlanych. Zastosowanie tej maszyny znacznie wpłynęło na produktywność oraz organizację na halach magazynów.

Żuraw Wieżowy: Niezbędny na Dużych Budowach

W wielu dziedzinach działalności gospodarczej pojawia się problem z przemieszczeniem przedmiotów o dużej masie i rozmiarach. Z tą trudnością z powodzeniem radzi sobie żuraw wieżowy. Jest on w stanie wykonać szeroki zakres zadań związanych z podnoszeniem i przenoszeniem.

Zastosowanie Żurawia Wieżowego

Żuraw wieżowy jest niezbędnym elementem specjalistycznego wyposażenia w budownictwie, przy budowie każdego wielopiętrowego budynku i przy remontach na dużą skalę. Skutecznie rozwiązuje problem podnoszenia ciężkich ładunków, takich jak bloczki ścienne, płyty stropowe czy betonowe. Jest w stanie udźwignąć do 75 ton, czyli znacznie więcej niż jakiekolwiek inne urządzenie do transportu materiałów.

Główne zastosowanie żurawia wieżowego to między innymi:

• Budowa budynków mieszkalnych i komercyjnych
• Budowa dróg, mostów i obiektów przemysłowych
• Prace przy budowie zapór wodnych i statków

Urządzenia te są niezbędne do przenoszenia ciężkich towarów czy ładunków na określoną wysokość i w obrębie placu budowy. Służą również do rozładunku i załadunku pojazdów. Świetnie sprawdzą się przy podnoszeniu i montażu stalowych elementów na każdym piętrze, osadzaniu paneli prefabrykowanych, wylewaniu betonu czy umieszczaniu stałych instalacji elektrycznych i mechanicznych. Doskonale nadają się do przyspieszenia procesu budowy, obniżają koszty wynikające z czasu i siły roboczej.

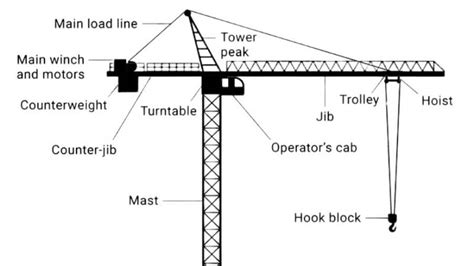

Konstrukcja i Zasady Działania Żurawia Wieżowego

Każdy mechanizm żurawia wieżowego składa się z tego samego zestawu elementów:

• Pionowy maszt (wieża): Szkieletem każdego żurawia jest wieża zamocowana pionowo na platformie wsporczej lub obrotowej. Od jej rozmiaru zależy, jak wysoko zostanie podniesiony ładunek.
• Część obrotowa (górnoobrotowe): Urządzenie obrotowe jest umieszczone na dole, na wsporniku lub bramie. Część obrotowa obejmuje platformę z wciągarkami ładunku i wysięgnikiem, mechanizm obrotu i przeciwwagę, samą wieżyczkę oraz wysięgnik.
• Część nieobrotowa (dolnoobrotowe): Przekładnia obrotowa znajduje się na górze, sama platforma z zamontowaną na niej wieżyczką nie obraca się. Część obrotowa składa się z wysięgnika, głowicy obrotowej i przeciwwagi.
• Wieże: Dzielą się również na teleskopowe i kratowe.
  • Teleskopowe: Składają się z dwóch części, zewnętrznej części nośnej i wewnętrznej części wysuwowej. Zewnętrzna sekcja jest przymocowana do platformy obrotowej, a wewnątrz znajduje się wysuwana część.
  • Kratowe: Są jednoczęściowe, aczkolwiek składają się z małych sekcji, pasów i rozpórek.
• Podstawa: Podwozie w przypadku modeli ruchomych, a w przypadku stacjonarnych - fundament.
• Wysięgniki:
  • Wychylne: Charakteryzują się dobrą zwrotnością nawet w ciasnych miejscach, a żurawie z takim wysięgnikiem są lżejsze. Na końcu ramienia podnośnika znajdują się bloki wyposażone w liny nośne, na których zawieszony jest ładunek. Ramiona podnoszące są zamontowane skośnie do horyzontu. Służą do podnoszenia niewielkich ładunków i mogą zwiększyć wysokość podnoszenia, ale nie są w stanie przemieszczać ładunku wzdłuż osi.
  • Wodzakowe: Są stosowane przy ładunkach o dużym ciężarze i konstrukcjach wielkogabarytowych, takich jak obiekty energetyczne. Poruszają się po wysięgniku poziomo za pomocą zespołu dwóch cięgników. Wysięgnik wodzakowy dzieli się na odciągowy lub bez odciągowy. Mają statyczny wysięgnik poziomy, nie mogą zmieniać wysokości podnoszenia ładunku, ale są w stanie podnieść duże ciężary i przemieszczać ładunek wzdłuż płóz.
• Urządzenia zabezpieczające: Wszystkie elektryczne żurawie wieżowe są wyposażone w urządzenia zabezpieczające: ogranicznik wysokości i podnoszenia haka, unieruchomienie mostka i wózka, ogranicznik obciążenia, blokada drzwi kokpitu, wyłącznik awaryjny, panel ochrony dźwigu.

Obrotowe żurawie wieżowe to pionowe wieże z zamontowanym na szczycie wysięgnikiem. Są one wykorzystywane na budowach, nierzadko również pomagają w rozładowaniu i załadowaniu elementów wielkogabarytowych, takich jak części budowy, partie materiałów budowlanych czy konstrukcje stalowe. Podczas pracy żuraw może się poruszać i obracać, zmieniając wysokość i zasięg wysięgnika w celu wykonania zleconego zadania. Obraca się tylko część obrotowa, połączona z częścią nieobrotową za pomocą obrotowego zespołu podporowego. Ładunki są podnoszone za pomocą wciągarki, lin i haków.

Dane Techniczne Żurawia Wieżowego

Możliwości działania i obszar zastosowania takich urządzeń są określone przez następujące cechy:

• Udźwig: Jest to najważniejszy parametr każdego modelu, określający największą masę ładunku, jaka może być podnoszona przez dźwig. Udźwig waha się od 3,5 do 50 ton, a żurawie o największym udźwigu - około 75 ton - są używane w budownictwie przemysłowym, popularne w elektrowniach jądrowych, przy zaporach wodnych itp.
• Wysokość podnoszenia: Jest to maksymalna wysokość, na jaką dźwig może podnieść ładunek. Zazwyczaj wynosi od 20 do 90 metrów, dostępne są również typy żurawi o wysokości podnoszenia do 220 metrów.
• Długość wysięgnika: Jest to odległość między dwoma przeciwległymi końcami belki poziomej. Parametr ten określa odległość, w jakiej żuraw ma być ustawiony od punktu, do którego ma zostać przeniesiony ładunek. Zasięg waha się od 20 do 80 metrów, w zależności od marki i modelu.

Klasyfikacja Żurawi Wieżowych

Żurawie wieżowe możemy klasyfikować pod kilkoma względami:

Według Konstrukcji Platformy

• Platforma obrotowa: Urządzenia obrotowe są wykorzystywane do szybkich prac, takich jak budowa małych budynków, pilne naprawy oraz budowa mostów i przejść. W tego typu platformach obraca się cała konstrukcja. Są one łatwe do przewiezienia na miejsce i montażu. Maksymalny udźwig wynosi 25 ton, a wysokość podnoszenia 90 metrów.
• Platforma nieobrotowa: Mają większą moc, dlatego są stosowane w budownictwie wysokościowym i złożonym, gdzie wymagane są duże udźwigi. Sama platforma nie jest obrotowa, ale na szczycie wieży znajduje się ruchoma głowica. Żurawie tego typu mogą podnosić ładunki o masie do 75 ton na wysokość do 220 metrów.

Według Rodzaju Podpory

• Stacjonarne: Nadają się do poważnych, długotrwałych prac. Są instalowane na fundamentach i nie mogą być transportowane bez demontażu.
• Przejezdne (mobilne): Poruszają się po placu budowy. Maszyna zamontowana jest na ruchomej osi z kołami, gąsienicami lub szynami. Nie ma potrzeby demontowania dźwigu w celu przeniesienia go do sąsiedniego obiektu. Z tego właśnie powodu żurawie przejezdne są popularne przy realizacji pilnych projektów.

Według Konstrukcji Wysięgnika

• Wodzakowe: Mają statyczny wysięgnik poziomy. Są stosowane przy ładunkach o dużym ciężarze i konstrukcjach wielkogabarytowych.
• Wychylne: Służą do podnoszenia niewielkich ładunków. Mogą zwiększyć wysokość podnoszenia, ale nie są w stanie przemieszczać ładunku wzdłuż osi.

Według Parametrów Wieży

• Kratowe: Są lekkie dzięki rurkowej konstrukcji. Wieża jest zamontowana z metalowych rur i narożników oraz pochylonych prostopadłych prętów. Dźwigi są wytrzymałe i szybko docierają na miejsce, jednakże nie mogą podnosić ciężkich ładunków.
• Teleskopowe: Są ciężkie, ale wytrzymałe. Stosowane w budownictwie wielkogabarytowym do budowy obiektów takich jak wieżowce, budynki przemysłowe, porty. Są często wykorzystywane na północnych szerokościach geograficznych, gdyż zachowują sprawność w niskich temperaturach.

Transport Żurawia Wieżowego

Transport żurawia wieżowego jest jednym z kluczowych etapów przygotowania do realizacji projektu budowlanego. Ze względu na rozmiary i specyfikę tego typu sprzętu, proces transportu wymaga starannego planowania, specjalistycznych środków oraz przestrzegania określonych przepisów prawnych.

1. Pierwszym krokiem w procesie transportu żurawia wieżowego jest dokładna analiza trasy, którą sprzęt będzie przemieszczany.
2. Wybór odpowiedniej firmy transportowej jest kluczowy dla bezpiecznego i efektywnego przewozu żurawia wieżowego.
3. Każdy element żurawia powinien być odpowiednio oznakowany, co ułatwi jego identyfikację oraz montaż na miejscu budowy.

Transport żurawia wieżowego to skomplikowany proces, który wymaga precyzyjnego planowania, współpracy z doświadczonymi firmami transportowymi oraz przestrzegania przepisów prawnych. Dzięki odpowiedniemu przygotowaniu, demontażowi i zabezpieczeniu elementów żurawia, a także skrupulatnej koordynacji poszczególnych etapów transportu, można zapewnić bezpieczny i efektywny przewóz sprzętu na miejsce budowy.

Rola Dźwigów w Transporcie Specjalistycznym i Rozładunku

Żurawie odgrywają kluczową rolę w transporcie specjalistycznym, zwłaszcza gdy mowa o przenoszeniu elementów wielkogabarytowych czy ciężkich. Współczesne projekty budowlane i inżynieryjne często wymagają przenoszenia i instalowania skomplikowanych konstrukcji, które zwykłe metody transportu nie są w stanie obsłużyć. W takich przypadkach żurawie stają się nieocenionym narzędziem.

Zastosowanie Dźwigów w Różnych Sektorach

• Branża budowlana: Żurawie są niezbędne do podnoszenia i przenoszenia ciężkich elementów konstrukcyjnych, takich jak belki, płyty czy prefabrykaty. Współczesne żurawie budowlane są wyposażone w zaawansowane systemy kontroli i bezpieczeństwa, które gwarantują, że nawet najcięższe elementy są przenoszone z najwyższą precyzją i ostrożnością.
• Infrastruktura drogowa: Żurawie są wykorzystywane do przenoszenia ciężkich elementów konstrukcyjnych, takich jak prefabrykowane segmenty mostów ważące nawet kilkadziesiąt ton.
• Transport specjalistycznych pojazdów: Pojazdy takie jak tramwaje, wagony kolejowe czy samoloty, wymagają specjalistycznego transportu. Na przykład, przenoszenie skrzydeł samolotów czy śmigieł wiatraków, które mogą mieć kilkadziesiąt metrów rozpiętości, wymaga użycia specjalistycznych żurawi z zaawansowanymi systemami balastowania. Żurawie wykorzystuje się także podczas przeładunku wielkogabarytowych elementów pojazdów z jednego środka transportu na drugi.
• Przemysł stoczniowy i porty: Jest to jeden z najbardziej wymagających sektorów, jeśli chodzi o transport i przenoszenie ciężkich oraz wielkogabarytowych elementów. Przenoszenie segmentów kadłubów, montaż nadbudówek czy załadunek i rozładunek silników statków (często ważących dziesiątki ton) odbywa się przy użyciu potężnych żurawi.
• Przemysł ciężki: Pojawia się konieczność przenoszenia ciężkich maszyn, takich jak prasy hydrauliczne o sile nacisku sięgającej 2000 ton, tokarki CNC zdolne do obróbki elementów o średnicy do 5 metrów czy frezarki wieloosiowe.
• Energetyka wiatrowa: Elementy turbin wiatrowych, takie jak łopaty o długości przekraczającej 60 metrów czy maszty o wysokości do 100 metrów, są transportowane oddzielnie i montowane na miejscu za pomocą dźwigów.
• Konstrukcje reklamowe: Wielkogabarytowe konstrukcje reklamowe, takie jak billboardy o powierzchni do 200 m² czy ekrany LED ważące kilka ton, wymagają precyzyjnego pozycjonowania. Zaawansowane żurawie dolnoobrotowe z systemami telemetrii i kamerami umożliwiają ich dokładne ustawienie nawet w trudnych warunkach miejskich.

Współczesne żurawie, wyposażone w zaawansowane technologie, są nieodłącznym elementem wielu sektorów przemysłu, w których wykorzystuje się urządzenia dźwignicowe w celu zapewnienia precyzyjnego i bezpiecznego transportu. Dzięki nim inżynierowie i technicy mogą realizować skomplikowane projekty z precyzją i bezpieczeństwem.

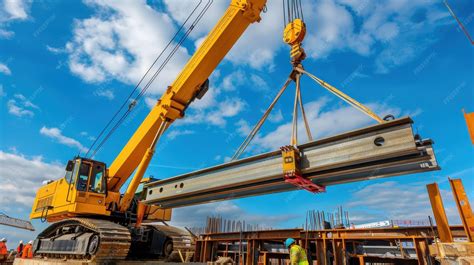

Usługi Rozładunkowe Dźwigiem Samojezdnym: Parametry i Możliwości

Wiele firm oferuje usługi załadunkowe i rozładunkowe z wykorzystaniem dźwigów samojezdnych. Przykładowy sprzęt może mieć zasięg 42 m wysokości i do 60 ton udźwigu. Duży zasięg wysokościowy pozwala na dostarczenie dowolnych elementów nawet na bardzo wysokie kondygnacje budynków lub przeniesienie ich w inne miejsce. Analogicznie można także przetransportować ładunek z dużej wysokości z powrotem na ziemię. Takie usługi obejmują rozładunek i załadunek maszyn, urządzeń oraz materiałów budowlanych, a także transport prefabrykatów, elementów konstrukcji, kontenerów, szalunków czy pakunków wielkogabarytowych.

Największą zaletą żurawia samojezdnego (ruchomego) jest oczywiście jego udźwig oraz mobilność. W porównaniu do popularnych żurawi przenośnych, czyli hydraulicznych dźwigów samochodowych (HDS), jego udźwig wynosi do nawet kilkuset ton, podczas gdy udźwig HDS-u ma jedynie od kilkuset kilogramów do kilku ton. Dźwig samojezdny jest także bardziej mobilny od żurawia wieżowego, który wznoszony jest na placu budowy lub na określonym budynku.

Przykład Realizacji Zlecenia z Użyciem Dźwigu Samojezdnego

Pewnego słonecznego poniedziałku firma otrzymała zapytanie od nowego klienta, który potrzebował sprzętu do rozładowania materiałów budowlanych i przeniesienia cięższych przyrządów do pracy na budowie. Po zebraniu szczegółowych informacji - takich jak przewidywany okres prac, odległość i wysokość przenoszenia, lokalizacja zlecenia oraz warunki panujące na placu - ustalono cenę i datę realizacji.

W ustalonym terminie na miejscu zlecenia pojawiła się ekipa wraz z dźwigiem samojezdnym. Do rozładowania czekało 5 palet materiałów budowlanych i kilka przyrządów niezbędnych do prac. Każdy z elementów był kolejno podpinany pod hak żurawia, a po sprawdzeniu prawidłowego zamontowania, paleta po palecie, urządzenie po urządzeniu, materiały były przenoszone z ciężarówek we wskazane miejsca. Całość prac zajęła około 2 godzin, przebiegając sprawnie i bezpiecznie. Udźwig maszyny wynosił 50 ton, a wysięg 38 metrów (+ 15 m przedłużki kratowej), co w połączeniu ze wszystkimi skrętnymi osiami i napędem 6x6x6 pozwoliło na sprawne manewrowanie w ciasnym terenie i pokonywanie błotnistych nawierzchni.
