Utrzymanie żurawia budowlanego w dobrym stanie technicznym to nie tylko obowiązek wynikający z przepisów - to również kwestia bezpieczeństwa, efektywności i ekonomii prowadzenia budowy. Prawidłowa konserwacja zapobiega kosztownym awariom, pozwala utrzymać ciągłość pracy i minimalizuje ryzyko wypadków. To, co z pozoru może wydawać się tylko rutyną serwisową, w rzeczywistości stanowi fundament bezpiecznego i odpowiedzialnego prowadzenia robót. W kontekście intensywnego wykorzystywania żurawi na placach budowy, regularna konserwacja staje się nieodzownym elementem planowania operacyjnego każdej inwestycji.
Rola i Znaczenie Żurawi Wieżowych w Budownictwie

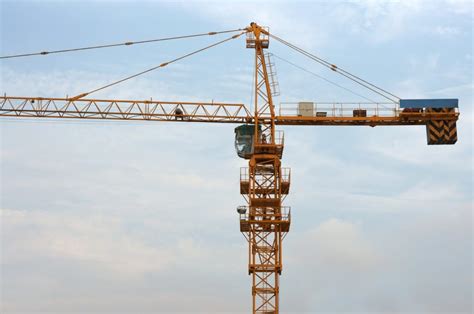

Żuraw wieżowy, będąc potężnym obiektem pełnym elementów konstrukcyjnych i sprzętu elektrycznego, jest jedną z największych i najdroższych maszyn ciężkiego sprzętu. Jego głównym celem jest osiągnięcie wysokiego udźwigu przy budowie i produkcji na dużą skalę. Żurawie wieżowe są stale wykorzystywane do budowy budynków, mostów, elektrowni i innych masywnych obiektów. Ostrożna obsługa żurawia wieżowego zapewnia niezbędną pomoc w przemyśle stoczniowym i produkcji przemysłowej. Jeśli obszar jest wystarczająco duży, żurawie wieżowe przyspieszają transport surowców i zarządzanie ciężkim sprzętem. Staranna obsługa i wysokie standardy konserwacji są głównymi kryteriami, które pozwolą żurawiom wieżowym przekroczyć oczekiwany czas pracy.
Główne części żurawia wieżowego, takie jak maszt, wysięgnik i wózek, wymagają szczególnej uwagi. Maszt jest często przymocowany do betonu lub innych materiałów, które zapewniają dodatkową stabilność. Wysięgnik to część odpowiedzialna za podnoszenie ciężkich przedmiotów na placu budowy. Operatorzy sterują wózkiem za pomocą panelu sterowania, przesuwając ładunek bliżej lub dalej od masztu. Hak to część, która łączy się z ładunkiem w celu jego podniesienia. Przewody, urządzenia zabezpieczające, systemy ostrzegawcze i narzędzia komunikacyjne to elementy uzupełniające, które pomagają operatorowi zapewnić bezpieczne warunki pracy i informują menedżerów sprzętu o ogólnym stanie żurawia wieżowego.
Podstawy Prawne i Obowiązki Eksploatującego
Prawne aspekty konserwacji
Działania konserwacyjne podejmuje się w oparciu o przepisy Rozporządzenia Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji, napraw i modernizacji urządzeń transportu bliskiego. Podstawy prawne konserwacji żurawi określa ustawa o dozorze technicznym oraz rozporządzenia wykonawcze, w tym kluczowe z dnia 30 października 2018 r., które precyzują m.in. częstotliwość przeglądów i zasady ich przeprowadzania. Warto dodać, że przepisy te są stale aktualizowane, dlatego ważne jest, by zarówno właściciel, jak i konserwator śledzili zmiany prawa oraz interpretacje organów dozoru. Szczegółowe wytyczne związane z konserwacją żurawia i podzespołów lub wyznaczenie terminów tych czynności zazwyczaj są zapisane w instrukcji, która ma pierwszeństwo stosowania.
Obowiązki właściciela żurawia
Właściciel żurawia, czyli jego eksploatujący, odpowiada za jego stan techniczny. Musi zapewnić regularne przeglądy zgodnie z dokumentacją producenta i wymaganiami Urzędu Dozoru Technicznego (UDT). Eksploatujący ma również obowiązek rejestracji urządzenia, prowadzenia dziennika konserwacji oraz zatrudnienia osoby posiadającej odpowiednie uprawnienia konserwatorskie. To właściciel odpowiada także za reagowanie na wyniki przeglądów - jeśli konserwator wykryje usterkę, to jego decyzją powinno być wstrzymanie pracy i skierowanie urządzenia do naprawy.
Konserwacja musi być wykonywana przez osobę z uprawnieniami. Wyłącznie osoby z aktualnym zaświadczeniem kwalifikacyjnym UDT mogą przeprowadzać konserwację żurawi. Działanie bez uprawnień jest niezgodne z prawem. Wymagany jest certyfikat wydany przez UDT na konserwację konkretnego typu urządzenia, np. żurawi wieżowych, samojezdnych itp. Uprawnienia te trzeba odnawiać co kilka lat.
Rodzaje i Częstotliwość Konserwacji Żurawi Wieżowych
Konserwacja żurawi obejmuje różnorodne prace, mające na celu utrzymanie maszyny w pełnej sprawności. Operatorzy maszyn dźwignicowych powinni sumiennie wykonywać operacje takie jak: czyszczenie, dokręcanie, smarowanie, regulowanie i antykorozyjne sprzętu mechanicznego. Konserwację można podzielić na rutynową (codzienną) oraz okresową (podstawową, zaawansowaną), a także drobne naprawy usterek i remonty.
Konserwacja rutynowa (codzienna)
Prace konserwacyjne są wykonywane przed i po pracy, raz na zmianę. Główną treścią jest dokładne sprawdzenie sprzętu, skupiając się na czyszczeniu i smarowaniu. Konserwacja rutynowa to wstępna kontrola wykonywana przez operatora przed rozpoczęciem pracy. Jej celem jest szybkie wykrycie ewentualnych nieprawidłowości - np. nieszczelności, uszkodzeń lin, braków w smarowaniu czy sygnałów usterek systemów sterowania. Operator musi posiadać świadomość tego, jakie symptomy zwiastują poważniejsze problemy techniczne i niezwłocznie informować konserwatora o wszelkich nieprawidłowościach.
W żurawiu wieżowym nie mogą gromadzić się żadne zanieczyszczenia w elementach mających bezpośredni kontakt z podnoszonym ładunkiem. Czysty żuraw wieżowy obsługuje podnoszone materiały z większą dokładnością, a silniki spalają paliwo bardziej efektywnie.
Konserwacja okresowa i planowana
Okresowe przeglądy, wykonywane przez uprawnionego konserwatora, przeprowadza się najczęściej co 30 dni. Niezależnie od podjętych działań serwisowych, każdy z elementów ma określoną długość eksploatacji oraz jest zależny od wielu czynników. Dlatego też, wszystkim żurawiom określa się czas naturalnego zużycia poszczególnych części.
- Podstawowa konserwacja (raz w miesiącu): Na podstawie czyszczenia i smarowania, wyreguluj i dokręć sprzęt, dodaj smaru (oleju) i wymień niewielką ilość wrażliwych części.
- Zaawansowana konserwacja (raz w roku pracy): Oprócz zakresu obsługi pierwotnej należy zdemontować i wyczyścić część zespołu, sprawdzić mechanizm transmisyjny, mechanizm hamulcowy, a części niespełniające wymagań wymienić lub naprawić.
Niektóre prace serwisu planuje się z powodu: zmiany w przepisach nakładających nowe obowiązki na użytkowników, rozwoju przedsiębiorstw, możliwości poprawienia ergonomii pracy żurawiem, modyfikacji profilu produkcji.
Kluczowe Elementy Podlegające Konserwacji i Smarowaniu
Przegląd obejmuje kontrolę wszystkich kluczowych podzespołów żurawia wieżowego. Na szczególną uwagę zasługują te komponenty, które są najbardziej obciążone lub mają największe znaczenie dla bezpieczeństwa. Zadaniem serwisanta jest sprawdzanie stanu podzespołów na bieżąco, określenie stopnia zużycia po danym czasie używania.
Mechanizmy napędowe i podnoszenia
- Mechanizmy napędowe, układ hamulcowy, cięgna nośne zamocowań: Sprawdzenie ich stanu, regulacja hamulców, uzupełnienie i dokręcanie śrub, smarowanie.
- Liny nośne i mechanizmy podnoszenia: Powinny być sprawdzane pod kątem przetarć, korozji i poprawnego ułożenia. Wymiana lin jest konieczna przy przekroczeniu dopuszczalnych norm zużycia.
- Wciągarki i bębny: Muszą działać bez zacięć, a ich hamulce być w pełni sprawne. Zaniedbania w tym zakresie mogą prowadzić do zerwania liny w trakcie podnoszenia ładunku, co stwarza skrajne zagrożenie dla pracowników i mienia.
Konstrukcja nośna i elementy obrotowe
- Konstrukcja nośna - wieża, wysięgnik i podstawy: Musi być wolna od pęknięć, korozji i luzów na łączeniach. Szczególną uwagę należy zwrócić na połączenia śrubowe i kotwienia, które poddawane są dużym siłom dynamicznym. Systematyczna inspekcja spawów, złączeń segmentów i podpór pozwala wykryć oznaki zmęczenia materiałowego i zapobiec uszkodzeniom konstrukcyjnym.
- Tor jezdny wciągnika: Oględziny stanu, w szczególności połączeń rozłącznych i spawanych.
- Elementy obrotowe (pierścień obrotowy/wieniec): Kolejnym krytycznym punktem smarowania jest pierścień obrotowy, który umożliwia obrót żurawia.
- Sworznie i przeguby wysięgnika: Wymagają smarowania, aby zapewnić płynne działanie.
Układy sterowania i bezpieczeństwa
- Urządzenia sterujące, sygnalizacyjne, oświetleniowe, elementy bezpieczeństwa, ograniczniki ruchowe: Sprawdzenie prawidłowości obsługi i funkcjonowania.
- Instalacje ochrony przeciwporażeniowej: Kontrola podzespołów mocujących żurawia w miejscu zainstalowania.
- Układy sterowania, zarówno elektryczne, jak i hydrauliczne: Wymagają regularnego testowania. Luźne styki, przetarte przewody, niesprawne czujniki - wszystko to może prowadzić do niekontrolowanych manewrów żurawia i zagrożenia dla personelu. Systemy ograniczenia momentu obciążenia, wyłączniki krańcowe, przyciski awaryjnego zatrzymania - każdy z tych elementów musi działać bezbłędnie.
- Usuwanie nieprawidłowości w działaniu urządzenia.
W przypadku nowoczesnego żurawia wieżowego zadania te są znacznie prostsze, ponieważ cała konstrukcja jest pełna czujników wysyłających zalecenia i sygnały ostrzegawcze do oprogramowania ciężkiego sprzętu.
Dlaczego Smarowanie Ma Znaczenie?
Smary spełniają kilka kluczowych funkcji. Po pierwsze, zmniejszają tarcie pomiędzy ruchomymi częściami. Kiedy dwie metalowe powierzchnie ocierają się o siebie, tarcie wytwarza ciepło, które z czasem może powodować zużycie. Po drugie, smary pomagają zapobiegać korozji. Smarowanie ma kluczowe znaczenie dla płynnej pracy i trwałości żurawia wieżowego. Regularna konserwacja to nie tylko obowiązek, ale inwestycja. Przedłuża żywotność elementów oraz pozwala na poprawną konfigurację sprzętu. W wielu umowach sprzedaży nowych sprzętów dodaje się załączniki wskazujące te elementy i instrukcje poprawnej obsługi oraz wymiany.
Środki Smarne i Praktyki Smarowania w Żurawiach Wieżowych

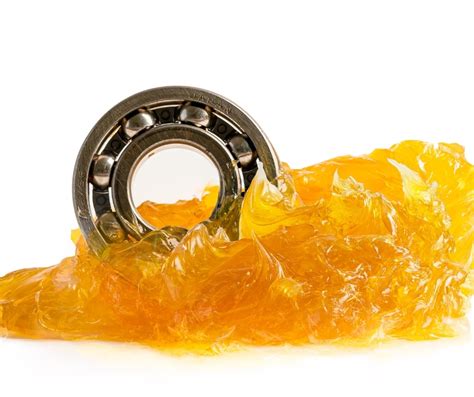

Rodzaje środków smarnych
- Smary: To gęste, półstałe smary. Doskonale nadają się do zastosowań, w których potrzebny jest smar, który pozostaje na miejscu i zapewnia długoterminową ochronę. Idealne są smary z wysokiej jakości dodatkami odpornymi na wymywanie wodą i utlenianie.
- Oleje: Są bardziej płynne niż smary. Są często stosowane w systemach, w których wymagana jest ciągła cyrkulacja, takich jak układy hydrauliczne lub przekładnie. Popularnym wyborem są oleje syntetyczne.
Narzędzia do aplikacji smarów
Do nałożenia smaru na różne punkty smarowania niezbędna jest dobrej jakości smarownica. Do smarowania olejem należy używać odpowiedniego dozownika oleju.
Wskazówki dotyczące aplikacji i doboru
Podczas nakładania smaru należy najpierw oczyścić obszar. Usuń brud, zanieczyszczenia lub stary smar. Nie oszczędzaj na jakości smarów - używanie tanich lub niskiej jakości środków smarnych może w dłuższej perspektywie kosztować więcej. Słabsze smary mogą nie zapewniać odpowiedniej ochrony przed tarciem i korozją, co prowadzi do przedwczesnego zużycia i awarii. Regularnie sprawdzaj stan środka smarnego. Poszukaj oznak zanieczyszczenia, takich jak woda lub brud w oleju lub smarze.
Specyfika smarowania wybranych elementów (na przykładzie produktów Nils)
Marka Nils oferuje pełną gamę środków smarnych, począwszy od smarów łożyskowych i sworzniowych, po produkty specjalistyczne odporne na ciężkie warunki środowiskowe, takie jak woda, wysoka temperatura czy zapylone środowisko pracy. Z myślą o branży żurawi i podnośników firma Nils stworzyła specjalnie dedykowane produkty, które dzięki swoim właściwościom oraz przedłużonej żywotności znacznie redukują częstotliwość smarowania, ograniczając tym samym koszty konserwacji i czas przestojów maszyn.
- Układ centralnego smarowania: Dobrym przykładem jest żuraw z nadwoziem wyposażonym w układ centralnego smarowania. Wszystkie punkty smarowe nadwozia, takie jak rolkowe złącze obrotowe, ułożyskowanie elementu przegubowego, ułożyskowania siłownika wypadowego są automatycznie zaopatrywane w wymaganą ilość smaru. Jeżeli postój żurawia trwa dłużej niż 3 miesiące, wówczas raz na 3 miesiące należy przesmarować zewnętrzną pompę smarową do momentu, aż we wszystkich punktach smarowania zacznie wychodzić smar. Następnie należy wielokrotnie powtórzyć odpowiednie ruchy żurawia i jeszcze raz wykonać smarowanie. Produktem Nils zalecanym do układu centralnego smarowania jest Atomic RH.
- Wieniec obrotowy: Szczególną uwagę należy zwrócić na smarowanie wieńca obrotowego, aby zapewnić mu maksymalną ochronę antykorozyjną. Wydłuża to żywotność oraz pozwala na utrzymanie prawidłowego luzu przechyłowego (maksymalna jego wartość to 2 mm). W przypadku smaru Nils Atomic RH szczególnie ceniona jest jego odporność na wodę, wilgoć oraz duże obciążenia. Ponadto konsystencja smaru zabezpiecza przed wnikaniem w głąb kurzu i pyłu.
- Wciągarka i przekładnie obrotu: Podczas smarowania wciągarki ważne jest należyte przeprowadzanie kontroli poziomu oleju. Co 4000 godzin lub co 4 lata należy wymienić olej. Właściwym produktem do wciągarki i przekładni obrotu jest Nils Ripress Synt.
- Wysięgnik teleskopowy: Należy upewnić się, że żuraw jest prawidłowo podparty i wypoziomowany, przeciwwaga zamontowana na pomoście obrotowym, a zabezpieczenie przeciążeniowe jest ustawione zgodnie z danymi w tabeli udźwigów granicznych. Wewnętrzne powierzchnie ślizgowe elementów teleskopowych są smarowane przez otwory inspekcyjne. Wysunięcie elementów powinno być zgodne z instrukcją obsługi (np. 46 lub 92%). Do smarowania wewnętrznych i zewnętrznych powierzchni ślizgowych elementów wysięgnika należy używać smaru Nils White Star. Po naniesieniu smaru trzeba odczekać ok. 2 godz., aby uległ utwardzeniu. Smarowanie należy przeprowadzać co 3 miesiące lub częściej w przypadku nasilonej eksploatacji. Do tłoczysk siłowników można używać smaru Nils Polysynt Spray.
Błędy w Konserwacji i Ich Skutki
W starszych żurawiach problemem może być zmniejszona ilość dostępnych elementów zamiennych lub brak zgodności z nowymi technologiami, nie wspominając o bezpieczeństwie robót. Jednym z najczęstszych błędów jest opóźnianie przeglądów lub ich wykonywanie tylko „na papierze”. Zdarza się też ignorowanie drobnych usterek lub dopuszczanie do pracy żurawi z niesprawnymi systemami zabezpieczeń. Brak smarowania, stosowanie nieoryginalnych części czy powierzchowna kontrola elementów konstrukcyjnych to kolejne zaniedbania, które mogą mieć poważne konsekwencje.
Skutki błędów w konserwacji? Od częstych awarii i przestojów, przez niezaliczone kontrole UDT, aż po wypadki z udziałem ludzi i sprzętu. W skrajnych przypadkach konsekwencją może być utrata uprawnień do prowadzenia działalności lub odpowiedzialność karna. Właściwa konserwacja nie tylko zabezpiecza sprzęt, ale i chroni firmę przed poważnymi problemami prawnymi i finansowymi. Należy pamiętać, że na potencjalne awarie mają wpływ inne czynniki nie związane ściśle ze stanem technicznym, a są to wiek urządzenia i podzespołów, trudne warunki pracy oraz jakość obsługi operatora.
Dokumentowanie Konserwacji
Każda wykonywana usługa lub naprawa jest odnotowywana w dzienniku, który powinien być prowadzony przez użytkownika. Każda wykonana czynność konserwacyjna musi być udokumentowana. Podstawowym narzędziem jest dziennik konserwacji, w którym zapisuje się datę, zakres wykonanych prac, dane konserwatora oraz jego podpis i numer uprawnień. Dokument ten może być prowadzony w formie papierowej lub elektronicznej, o ile spełnia wymagania UDT. Należy pamiętać, że dziennik powinien być dostępny podczas każdej kontroli i przechowywany przez okres wymagany przepisami. Wpisy muszą być czytelne i kompletne.
Oprócz tego, w protokole przeglądu będą odnotowane takie oto kwestie:
- Liczba pracowników wykonujących przegląd;
- Czas trwania konserwacji żurawia;
- Wyniki przeglądu i prac konserwacyjnych;
- Uwagi dotyczące stanu urządzenia;
- Zalecenia przeprowadzenia prac dodatkowych i wymiany eksploatacyjne części;
- Propozycje przygotowania elementów zamiennych jako stanu magazynowego na wypadek awarii.
Natychmiast powiadamia się użytkownika o występujących problemach, które spowodowały zatrzymanie eksploatacji urządzenia i wpisuje to do dziennika. W razie wypadku lub kontroli, dziennik konserwacji to dowód na to, że urządzenie było eksploatowane zgodnie z przepisami i zaleceniami producenta. Dlatego warto go traktować jako narzędzie zarządzania bezpieczeństwem, a nie tylko obowiązkową biurokrację. Staranność w prowadzeniu dokumentacji odzwierciedla profesjonalizm firmy i może przesądzić o pozytywnym wyniku audytu.
