Żurawie wieżowe to kluczowe maszyny wykorzystywane w budownictwie, szczególnie w projektach mieszkaniowych i przemysłowych, a także w infrastrukturze drogowej i mostowej, oraz przy stawianiu konstrukcji stalowych. Te potężne urządzenia umożliwiają transport materiałów budowlanych na dużą wysokość i w odległość, co czyni je niezastąpionymi w wielu branżach. Dźwignice te zaliczane są do największych maszyn transportowych stosowanych w budownictwie.
Artykuł przedstawia szczegółowe dane techniczne żurawi wieżowych, ich parametry, zastosowanie oraz rodzaje dostępne na rynku. Zrozumienie tych elementów pomoże w wyborze odpowiedniego sprzętu do różnych projektów budowlanych.
Czym charakteryzuje się żuraw wieżowy?

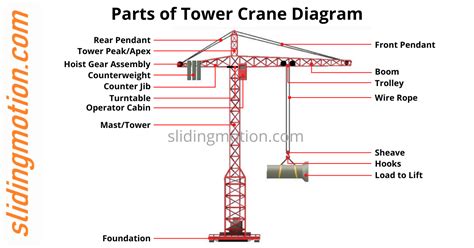

Żuraw wieżowy to maszyna budowlana o pionowej konstrukcji, która składa się z wieży (kolumny), wysięgnika (ramienia nośnego), obrotowego mechanizmu oraz systemu sterowania. Działanie żurawia opiera się na wykorzystaniu dźwigni, umożliwiając podnoszenie i przemieszczanie ładunków w obrębie wyznaczonego obszaru.
Żurawie wieżowe różnią się między sobą pod względem wysokości, nośności, długości wysięgnika oraz zastosowanych mechanizmów, co pozwala na ich szerokie wykorzystanie w różnych branżach budowlanych.
Jak działa żuraw wieżowy?
Żuraw wieżowy działa na zasadzie obrotu wieży w poziomie, a także podnoszenia i opuszczania ładunków za pomocą wysięgnika. Wysięgnik jest zamontowany na obrotowym mechanizmie, który umożliwia jego pełen obrót o 360°. Do transportu ładunków wykorzystywane są haki, liny lub specjalistyczne chwytaki. Praca żurawia jest sterowana z poziomu kabiny operatora, co pozwala na precyzyjne podnoszenie i transportowanie materiałów w trudno dostępnych miejscach.
Żurawie są obsługiwane wyłącznie przez operatorów ze specjalistycznymi uprawnieniami. Transport ładunków na placu budowy jest dodatkowo koordynowany przez hakowych i sygnalistów.

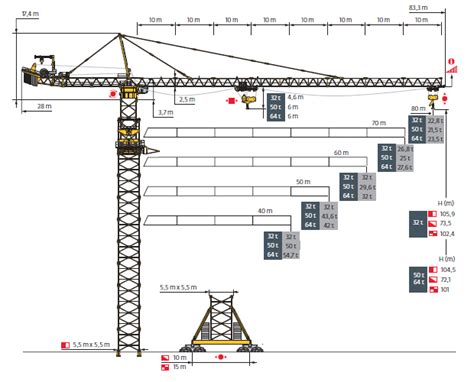

Podstawowe parametry techniczne żurawia wieżowego
Dane techniczne żurawia wieżowego są zależne od jego modelu, przeznaczenia i producenta. Kluczowe parametry, które określają wydajność i zastosowanie maszyny, obejmują wysokość roboczą, udźwig oraz długość wysięgnika, a także moment roboczy.
Wysokość robocza
Wysokość robocza żurawia wieżowego to maksymalna wysokość, na jaką może podnieść ładunek. Wysokość robocza zależy od konstrukcji wieży i długości wysięgnika. Przeciętnie żurawie wieżowe mogą osiągać wysokość roboczą od kilkudziesięciu metrów do ponad 100 metrów. Wysokość robocza jest kluczowym parametrem, który określa zakres pracy urządzenia i umożliwia dostosowanie do wymagań konkretnego projektu budowlanego.
Udźwig
Udźwig żurawia wieżowego odnosi się do maksymalnej masy, jaką urządzenie jest w stanie podnieść. Zwykle wynosi ona od kilku ton do kilkudziesięciu ton, w zależności od modelu. Udźwig jest jednym z najważniejszych parametrów przy wyborze żurawia, ponieważ określa, jak ciężkie materiały mogą być transportowane na placu budowy. Warto dodać, że udźwig żurawia zmienia się w zależności od jego konfiguracji, w tym długości wysięgnika - im wysięgnik jest bardziej oddalony od osi obrotu żurawia, tym udźwig jest mniejszy.
Największy obecnie produkowany żuraw, KRØLL K10000, osiąga udźwig maksymalny 240 Mg do wysięgu 44 m oraz 120 Mg przy 82 m.
Długość wysięgnika (wysięg)
Wysięg żurawia wieżowego określa, jak daleko urządzenie jest w stanie sięgnąć w poziomie. Jest to odległość pomiędzy osią obrotu dźwigu a pionową osią haka głównego. Wysięgniki żurawi wieżowych mogą mieć długość od kilkunastu do nawet 80 metrów, w zależności od modelu i przeznaczenia. Długość wysięgnika ma wpływ na zasięg roboczy maszyny oraz możliwość precyzyjnego umieszczania ładunków w różnych miejscach na placu budowy. KRØLL K10000 posiada wysięgnik o długości 100 m.
Moment roboczy
Moment roboczy to iloczyn udźwigu i wysięgu, wyrażany w tonometrach (TM). W konstrukcjach wieżowych parametr ten jest stały, gdyż udźwig jest odwrotnie proporcjonalny do odległości wysięgu haka od osi konstrukcji.
Moment wywrotu żurawia to parametr, który obliczamy na podstawie obciążenia dźwignicy.
Klasyfikacja żurawi wieżowych
Klasyfikacja żurawi wieżowych może być dokonana z różnych punktów widzenia. Uwzględnione różnice w konstrukcji uwidaczniają, jak istotny jest wybór żurawia o specyfikacji i parametrach właściwych dla charakterystyki danej budowy.
Rodzaje podwozia
Jednym z kryteriów klasyfikacji jest rodzaj podwozia, na którym wieża żurawia jest zainstalowana. Rozróżniamy:
- Żurawie na podwoziu torowym (szynowym): Znaczna większość żurawi wieżowych stosowanych w budownictwie jest przystosowana do przemieszczania się po torach o różnych szerokościach, zależnych od wielkości momentu roboczego żurawia.
- Żurawie na podwoziu kołowym: Coraz częściej występują żurawie wieżowe o podwoziach kołowych (samochodowych lub specjalnych) przystosowanych do przemieszczania się po nawierzchniach typu drogowego.
- Żurawie na podwoziu gąsienicowym: Alternatywą dla kół i szyn jest podwozie gąsienicowe.
Umiejscowienie mechanizmu obrotowego
Ten podział żurawi wieżowych obejmuje urządzenia różniące się od siebie umiejscowieniem mechanizmu odpowiedzialnego za ruch obrotowy.
- Żurawie górnoobrotowe: Mechanizm obrotowy umiejscowiony jest na górze wieży. Obraca wyłącznie wysięgnikiem, przeciwwysięgnikiem i głowicą, pozostawiając maszt pionowy nieruchomo. Ten typ żurawi stosuje się w inwestycjach średnich i dużych, realizowanych w długim terminie. Do ich montażu niezbędny jest żuraw samojezdny.
- Żurawie dolnoobrotowe: W tym przypadku mechanizm znajduje się na dole wieży. W odróżnieniu od żurawi górnoobrotowych obraca on całą konstrukcją urządzenia (nieruchomy pozostaje jedynie portal).
Rodzaje konstrukcji wieży
Pod tym względem żurawie dzielą się na:
- Żurawie z wieżą kratową i obracalną dokoła niej głowicą: Do głowicy przegubowo umocowany jest wysięgnik i przeciwciężar, przy czym do dokonania obrotu wysięgnika konieczny jest obrót tylko głowicy.
- Żurawie z obracalną górną częścią wieży: Do niej wysięgnik i przeciwciężar przymocowany jest również za pomocą przegubów, lecz obrót wysięgnika w płaszczyźnie poziomej odbywa się przez obrót górnej części wieży.
- Żurawie z obracalną na całej wysokości wieżą kratową z rur.
- Żurawie z obracalną wieżą rurową na całej wysokości.
- Żurawie samopodnośne.
Rodzaj wysięgnika
Rodzaj wysięgnika jest jednym z najważniejszych elementów charakterystyki żurawi. Pod tym względem żurawie podzielić można na:
- Żurawie o stałych wysięgnikach (wodzakowe): Zmiana wysięgu odbywa się za pomocą przesuwnego (wzdłuż dolnej części wysięgnika) wózka z hakiem, tzw. wodzaka. Wykorzystuje się je przy realizacji konstrukcji wielkogabarytowych oraz przy transporcie ładunków o dużym ciężarze. Cięgnik porusza się za pomocą dwóch lin.
- Żurawie o zmiennym wysięgu (wychylne): Zmiana wysięgu dokonywana jest przez zmianę pochylenia wysięgnika. Cięgnik zamontowany jest na stałe na końcu wysięgnika.
Sposób montażu do podłoża
- Żurawie stacjonarne: Ich podstawa nie ma funkcji przejezdnej. Montowane są na portalu, krzyżu lub kotwie traconej. Mogą być także budowane na szczytowej kondygnacji budynku.
- Żurawie przejezdne: Osadzone są na specjalnym podwoziu (szynowym, kołowym, gąsienicowym).
Żurawie słupowe wewnętrzne z przejazdem po wysięgnicy

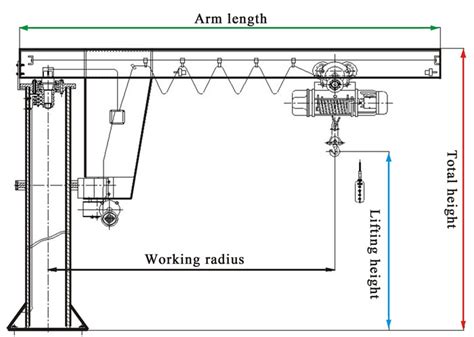

Wyróżnia się także specyficzny rodzaj żurawi, jakim są żurawie słupowe, np. model ACP z uchem i wysięgnikiem przegubowym, odpowiednie do każdego typu wciągarki z zawieszeniem. Cechy charakterystyczne to:
- Nasadka talerzowa odporna na zużycie.
- Obrotowy przegub wysięgnika na wysokiej jakości łożyskach kulkowych.
- Wykończenie z jedną warstwą przeciwrdzewną i dwiema warstwami farby rozpuszczalnej w wodzie, niedostosowane do środowiska zewnętrznego lub szczególnie wilgotnego.
Zaletami takich rozwiązań są:
- Maksymalna sztywność zapewniona dzięki geometrii kolumny.
- Maksymalne wykorzystanie powierzchni przylegającej do kolumny.
- Możliwość pokonywania przeszkód dzięki przegubowemu ramieniu.
Wyposażenie obejmuje wewnętrzną elektryczną instalację zasilającą, wyłącznik główny trójbiegunowy oraz instrukcję obsługi i konserwacji.
Zastosowanie żurawi wieżowych w budownictwie
Żurawie wieżowe znajdują szerokie zastosowanie w budownictwie, szczególnie w projektach wysokościowych oraz w budowie dużych obiektów przemysłowych. Ich zastosowanie znacznie ułatwia prace budowlane i logistykę na placu budowy.
Ułatwienie prac na budowach
Żurawie wieżowe pozwalają na efektywne i bezpieczne przenoszenie ciężkich materiałów budowlanych na dużą wysokość. Dzięki dużemu zasięgowi i precyzyjnemu sterowaniu umożliwiają szybkie i dokładne umieszczanie materiałów w odpowiednich miejscach na budowie, co znacząco przyspiesza realizację projektów budowlanych.
Kluczowa rola w projektach wysokościowych
W projektach budowy wieżowców, drapaczy chmur oraz innych dużych obiektów wysokościowych żurawie wieżowe są niezastąpione. Dzięki swojej dużej wysokości roboczej oraz nośności umożliwiają one transport materiałów na duże wysokości, co jest kluczowe w przypadku takich inwestycji.
Konserwacja i bezpieczeństwo żurawia wieżowego
Aby zapewnić długotrwałą i bezpieczną eksploatację żurawia wieżowego, niezbędna jest jego regularna konserwacja. Obejmuje to zarówno przeglądy techniczne, jak i bieżącą naprawę usterek.
Częstotliwość przeglądów technicznych
Przeglądy techniczne żurawia wieżowego powinny być przeprowadzane zgodnie z zaleceniami, regularnie co miesiąc. W zależności od intensywności pracy oraz warunków eksploatacji, przegląd może obejmować kontrolę stanu mechanizmów, układów hydraulicznych i elektrycznych, a także systemów bezpieczeństwa.
Najczęstsze problemy eksploatacyjne
Do najczęstszych problemów eksploatacyjnych żurawi wieżowych należą zużycie elementów mechanicznych, problemy z układem elektrycznym oraz awarie systemów sterowania. Regularna konserwacja i szybkie reagowanie na drobne usterki pozwala na uniknięcie poważniejszych problemów i zwiększa trwałość maszyny.
Bezpieczeństwo na placu budowy
Aby zapewnić bezpieczeństwo na placu budowy, żurawie wieżowe są wyposażone w różne systemy stabilizacyjne i mocowane do podłoża, co zapewnia im stabilność i trwałość. Żurawie wieżowe muszą być odpowiednio zabezpieczone przed silnym wiatrem, a właściwe ustawienie wysięgnika jest kluczowe, aby uniknąć niebezpiecznych sytuacji.
How A Tower Crane Assembles ITSELF
Montaż i demontaż żurawi wieżowych
Montaż żurawia na budowie odbywa się przy pomocy żurawia samojezdnego. Na uprzednio przygotowanym podłożu rozkładana jest podstawa żurawia. Do podstawy mocowana jest wieża, która składa się z wielu pojedynczych elementów łączonych razem aż do osiągnięcia żądanej wysokości. Jednocześnie umieszczany jest balast centralny. Po pełnym zabalastowaniu żurawia, na wieżę nakłada się obrotnicę oraz przeciwwysięg. Na ziemi jest scalany wysięgnik, po czym w całości jest podnoszony do góry i montowany do obrotnicy.
Montaż szybkomontujący to metoda, która pozwala na szybkie i efektywne postawienie żurawia. Montaż z podzespołów wymaga więcej czasu i zasobów.
Demontaż żurawi wieżowych powinien być przeprowadzany z zachowaniem szczególnej ostrożności. Warto pamiętać, że odpowiednie przygotowanie i planowanie tych działań mogą znacząco wpłynąć na efektywność całego projektu budowlanego.
