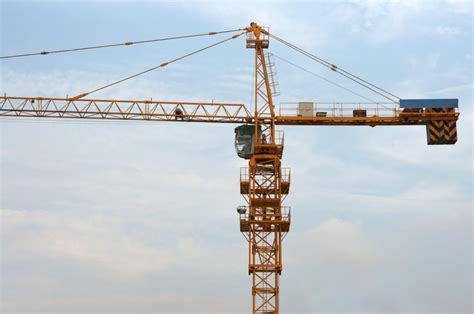

Żurawie wieżowe są niezbędnymi maszynami wykorzystywanymi w budownictwie, szczególnie w projektach mieszkaniowych i przemysłowych. Te potężne urządzenia umożliwiają transport materiałów budowlanych na dużą wysokość i w odległość, co czyni je niezastąpionymi w wielu branżach. Żuraw wieżowy to maszyna budowlana o pionowej konstrukcji, która składa się z wieży, wysięgnika, obrotowego mechanizmu oraz systemu sterowania.
Podstawowe parametry techniczne
Kluczowe parametry, które określają wydajność i zastosowanie maszyny, obejmują wysokość roboczą, udźwig oraz długość wysięgnika. Dane techniczne żurawia wieżowego są zależne od jego modelu, przeznaczenia i producenta.

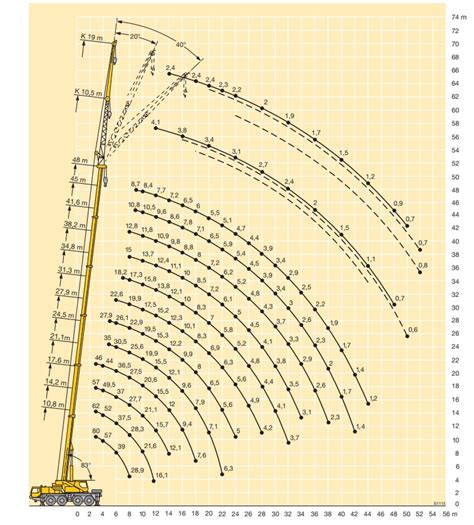

- Udźwig: Odnosi się do maksymalnej masy, jaką urządzenie jest w stanie podnieść. Zwykle wynosi ona od kilku ton do kilkudziesięciu ton. Warto dodać, że udźwig zmienia się w zależności od konfiguracji, w tym długości wysięgnika. Im wysięgnik jest bardziej oddalony od osi obrotu żurawia, tym udźwig jest mniejszy.
- Wysokość robocza: To maksymalna wysokość, na jaką żuraw może podnieść ładunek. Przeciętnie żurawie wieżowe mogą osiągać wysokość roboczą od kilkudziesięciu metrów do ponad 100 metrów.
- Wysięg żurawia: Określa, jak daleko urządzenie jest w stanie sięgnąć w poziomie. Wysięgniki żurawi wieżowych mogą mieć długość od kilkunastu do nawet 80 metrów.
- Moment roboczy: Iloczyn pomiędzy wysięgiem a maksymalnym udźwigiem. W konstrukcjach wieżowych parametr ten jest stały, gdyż udźwig jest odwrotnie proporcjonalny do odległości wysięgu haka od osi konstrukcji.
Klasyfikacja żurawi budowlanych
Żurawie wieżowe można klasyfikować pod kilkoma względami konstrukcyjnymi:
Podział ze względu na mechanizm obrotowy
- Żurawie górnoobrotowe: Konstrukcje, w których mechanizm obrotowy jest umieszczony na górze. Obraca się wyłącznie konstrukcja wysięgnika, a nie kolumna żurawia.
- Żurawie dolnoobrotowe: Konstrukcje, w których mechanizm obrotowy został umieszczony w dolnej części. W modelu tym obraca się zarówno wysięgnik, jak i kolumna żurawia.
Podział ze względu na sposób montażu
- Żurawie stacjonarne: Osadzone na stałe na fundamencie. Nadają się do poważnych, długotrwałych prac.
- Żurawie przejezdne: Osadzone na specjalnym podwoziu (szynowym, kołowym, gąsienicowym), co pozwala na ich przemieszczanie po placu budowy bez konieczności demontażu.
Zasady konserwacji i bezpieczeństwa
Aby zapewnić długotrwałą i bezpieczną eksploatację, niezbędna jest regularna konserwacja maszyny. Przeglądy techniczne powinny być przeprowadzane zgodnie z zaleceniami, regularnie co miesiąc. Obejmują one kontrolę stanu mechanizmów, układów hydraulicznych i elektrycznych oraz systemów bezpieczeństwa.
Do najczęstszych problemów eksploatacyjnych należą zużycie elementów mechanicznych, problemy z układem elektrycznym oraz awarie systemów sterowania. Wszystkie elektryczne żurawie wieżowe są wyposażone w urządzenia zabezpieczające, takie jak ogranicznik wysokości podnoszenia haka, ogranicznik obciążenia oraz wyłącznik awaryjny.
Inspekcja dźwigu | Jak przeprowadzić inspekcję dźwigu | Ważne punkty dotyczące inspekcji dźwigu
Przykłady specyfikacji (na podstawie danych rynkowych)
Wybór żurawia zawsze podyktowany jest specyfiką projektu. Poniżej zestawiono przykładowe parametry dla różnych typów urządzeń:
| Model | Wysięg | Udźwig maks. |
|---|---|---|
| Terex CBR 24 H4 Plus | 24 m | 2000 kg |
| Potain MDT 109 | 55 m | 6000 kg |
| Potain MDT 178 | 60 m | 8000 kg |
