Podnośniki Koszowe Montowane na Ciągnikach: Charakterystyka i Zastosowanie

Na rynku maszyn do prac na wysokości dostępnych jest wiele rozwiązań, z których najbardziej znane są podnośniki koszowe, powszechnie określane jako zwyżki. Chociaż często spotykane są w wersji samojezdnej lub montowanej na podwoziu samochodowym, istnieją również specjalistyczne konfiguracje, takie jak podnośniki koszowe montowane bezpośrednio na ciągnikach. Niniejszy artykuł ma na celu rozwiać wszelkie wątpliwości dotyczące terminologii, przedstawić różnorodność typów zwyżek oraz szczegółowo omówić charakterystykę i zastosowanie podnośników instalowanych na ciągnikach.

Zwyżka, czyli podnośnik koszowy: Definicja i nazewnictwo

Formalnie, zwyżka to podnośnik koszowy, czyli urządzenie mechaniczne klasyfikowane jako jeden z rodzajów podestów ruchomych. Jego głównym przeznaczeniem jest transport osób wykonujących prace na wysokości do ich stanowisk roboczych, a także dostarczanie niezbędnych materiałów i narzędzi. Jest to ekonomiczny sposób i alternatywa dla rusztowań, pozwalająca na szybsze wykonanie zadań.

W mowie potocznej i regionalnej, podnośniki koszowe mają wiele synonimów. Oprócz terminu "zwyżka", często spotyka się określenia takie jak: wysięgnik koszowy, zwyżka samochodowa lub koszowa, kosz, podest koszowy. Czasami używa się również słowa "dźwig", jednak dla zachowania poprawności technicznej powinno się go unikać, ponieważ dźwig (żuraw samojezdny) to maszyna o innym przeznaczeniu.

Zwyżka czy wzwyżka? Poprawne określenie

Chociaż obie formy językowe, "zwyżka" i "wzwyżka", wskazują na maszynę do pracy na wysokości, tylko "zwyżka" jest faktycznie powszechnie używana jako synonim podnośnika koszowego w branży okołobudowlanej. Słownik języka polskiego definiuje słowo "zwyżka" jako sprzęt z miejscem wysoko usytuowanym, ułatwiającym obserwację. Użycie poprawnego określenia, czyli "podnośnik" lub "zwyżka koszowa", może znacząco ułatwić komunikację z wypożyczalnią sprzętu.

Słowo "zwyżka", zgodnie z zasadami pisowni języka polskiego, piszemy przez "ż".

Rodzaje podestów ruchomych (zwyżek)

Podesty ruchome dzielą się na stacjonarne i przejezdne, w zależności od ich zastosowania i sposobu poruszania się. Podesty przejezdne są dalej kategoryzowane jako:

• Samojezdne (umieszczone na pojeździe)
• Przewoźne (montowane na przyczepie)
• Wolnobieżne

Wedle wytycznych Urzędu Dozoru Technicznego (UDT), podest ruchomy przejezdny musi składać się z platformy roboczej z elementami sterowniczymi, wysięgnika oraz podwozia. Wszystkie rodzaje podestów ruchomych przejezdnych podlegają dozorowi technicznemu.

Wśród typów wysięgników wyróżnia się:

• Zwyżki przegubowe - idealne do manewrowania w ciasnych przestrzeniach.
• Zwyżki masztowe - kompaktowe i lekkie, doskonałe do prac wewnątrz budynków.
• Zwyżki nożycowe - klasyczne rozwiązanie zapewniające stabilną pracę w pionie.
• Zwyżki teleskopowe - oferujące duży zasięg pracy.

Mobilność jest kluczowym atutem zwyżek. Modele samojezdne poruszają się niezależnie, natomiast zwyżki montowane na podwoziu samochodowym umożliwiają szybkie przemieszczanie się po dużych obszarach.

Podnośniki koszowe montowane na ciągnikach: szczegółowe informacje

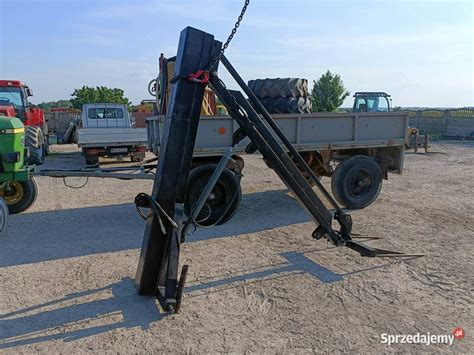

Chociaż podnośniki do pracy na wysokości zazwyczaj są osadzone na podwoziu samochodowym lub posiadają własne koła, firma D'Amico Officine oferuje unikalne rozwiązanie: podnośniki koszowe montowane na tylnym TUZ ciągnika. Są one wyposażone we własną hydraulikę, napędzaną z WOM traktora, wymagającą obrotów na poziomie 540 obr./min.

Parametry i możliwości

Jeden z modeli, oznaczony symbolem Monolift S1 Super, wymaga do pracy ciągnika o mocy minimum 60 KM. Urządzenie waży 1080 kg, a jego kosz ma udźwig 120 kg. Maksymalna wysokość pracy wynosi 10,5 m. Kosz jest wyposażony w sterowanie umożliwiające pełną kontrolę nad maszyną. Ponadto, podnośnik może być wyposażony w dodatkowe hydraulicznie rozkładane podpory zwiększające stabilność oraz w instalację pneumatyczną do napędu narzędzi, np. do przycinania gałęzi.

W przypadku podnośnika koszowego zamontowanego na ciągniku Fiat 4x4 (rok produkcji 1999, silnik 3-cylindrowy), dane techniczne są imponujące. Podnośnik ten podnosi się na wysokość 4750 cm (47,5 m) i rozkłada na szerokość 6400 cm (64 m), oferując udźwig 580 kg. Dodatkowo, maszt paletowy w tym ciągniku ma udźwig 550 kg i wysokość podnoszenia 5 m z możliwością pochylenia. Sterowanie wszystkimi funkcjami, w tym jazdą i podnoszeniem, odbywa się z platformy, a ciągnik posiada certyfikat UE.

Kluczowe parametry techniczne zwyżek

Wybierając zwyżkę, niezależnie od jej typu, należy zwrócić uwagę na kilka kluczowych parametrów technicznych, które decydują o jej przydatności do konkretnych zadań:

• Maksymalna wysokość robocza: Określa, na jaką wysokość może zostać podniesiony kosz w stosunku do podłoża. Na rynku dostępne są zwyżki o maksymalnej wysokości roboczej do 58 metrów i wysięgu bocznym do 36 metrów.
• Udźwig kosza: Oznacza dopuszczalną, maksymalną masę, która może zostać umieszczona w koszu (masa operatora, narzędzi, materiałów). Standardowe maszyny często oferują udźwig do 400 kg.
• Wysięg boczny: To pozioma odległość, na jaką można przemieścić kosz względem osi podnośnika.
• Masa własna: Jest istotna, zwłaszcza przy pracach na stropach, parkingach podziemnych, pomostach czy nabrzeżach, gdzie zalecane są maszyny lżejsze.
• Wymiary kosza: Niemniej ważne dla komfortu i zakresu prac.
• Rodzaj napędu: Może być elektryczny lub spalinowy. Wpływa na sposób działania zwyżki, komfort pracy, koszty eksploatacji i wpływ na środowisko.

Zwyżka a żuraw samojezdny: Różnice i wyjątki

Podnośnik koszowy (zwyżka) i żuraw samojezdny (potocznie nazywany dźwigiem) to dwie maszyny używane do prac zewnętrznych, głównie na budowach. Istnieją jednak fundamentalne różnice, które należy wziąć pod uwagę przy wyborze odpowiedniego sprzętu.

Konstrukcja ramienia i funkcjonalność

Podstawowa, widoczna gołym okiem różnica tkwi w zakończeniu ramienia. Podnośnik koszowy wyposażony jest w specjalnie zaprojektowany kosz, który stanowi platformę do bezpiecznego wykonywania prac wysokościowych i jest przeznaczony do transportu ludzi wraz z narzędziami. Natomiast kluczowym elementem konstrukcji żurawia jest hak na linach, służący do podwieszania i transportowania ciężkich ładunków oraz materiałów.

Definicje Urzędu Dozoru Technicznego (UDT)

UDT precyzyjnie definiuje obie maszyny:

• Podnośnik koszowy (podest ruchomy przejezdny): Maszyna przeznaczona do przemieszczania osób na stanowiska robocze, na których wykonują prace z platformy roboczej. Składa się co najmniej z platformy roboczej z elementami sterowniczymi, wysięgnika i podwozia.
• Żuraw samojezdny: Dźwignica na podwoziu samochodu ciężarowego lub specjalnie skonstruowanym podwoziu samojezdnym, używana głównie do prac przeładunkowych i montażowych. Składa się z wciągarek i wychylnego wysięgnika.

Podnośniki z atestowanym hakiem: Wyjątki od reguły

Mimo tych fundamentalnych różnic, istnieją unikatowe modele podnośników koszowych, takie jak podnośnik H-45 czy zwyżka H-70, które posiadają atestowane haki do dźwigania ładunków. Haki te, umieszczone tuż pod koszem, mogą udźwignąć do 300 kg ciężaru. Należy jednak pamiętać, że zgodnie z UDT, podnośniki służą przede wszystkim do windowania osób. Wykorzystanie haka do przenoszenia ładunków jest możliwe tylko w określonych warunkach i dotyczy lekkich ładunków.

Warunki wykorzystania haka:

• Podłoże musi być stabilne.
• Waga materiału powinna mieścić się w maksymalnej możliwości udźwigu maszyny.
• Należy wziąć pod uwagę odpowiednie czynniki atmosferyczne, w tym siłę wiatru.

Przed startem realizacji konieczne jest sprawdzenie wagi ładunku i skonfrontowanie go z wykresami technicznymi. Podpinane elementy powinny być krótko przywiązane, a ich powierzchnia musi znajdować się w granicach przedniej części obudowanej platformy, bez wystawania poza nią. Należy unikać kołysania podwieszonego elementu, a w celu zniwelowania tego efektu można podpiąć drugą linę, która będzie trzymana przez osobę na dole.

Historia Pana Heńka: waga prawidłowego nazewnictwa

Pewnego czwartkowego popołudnia dyspozytor odebrał telefon od Pana Heńka, który pilnie potrzebował "dźwigu na jutro" do naprawy orynnowania poddasza. Dyspozytor, wiedząc, że do takich prac zwykle wykorzystuje się zwyżki koszowe, dopytał o szczegóły. Mimo początkowego upierania się przy "dźwigu z koszem", po krótkim wywiadzie okazało się, że klientowi chodziło o zwyżkę samochodową. Pan Heniek z ulgą przyznał, że "człowiek całe życie się uczy" i dziękował za uniknięcie kosztów związanych ze złym zamówieniem. Ta sytuacja doskonale ilustruje, jak ważne jest precyzyjne opisanie potrzebnej maszyny i jej zastosowania, nawet jeśli nazewnictwo nie jest w pełni poprawne - doświadczony dyspozytor zawsze pomoże dobrać odpowiedni sprzęt.

Zastosowanie podnośników koszowych

Podnośniki koszowe są niezastąpionymi narzędziami w wielu sektorach, gdzie liczy się bezpieczna i efektywna praca na wysokości. Ich zastosowanie obejmuje:

• Budownictwo: Montaż okien, instalacja wentylacji, prace elewacyjne, stawianie konstrukcji stalowych.
• Energetyka: Naprawa awarii instalacji elektrycznych.
• Pielęgnacja zieleni: Prace ogrodnicze w parkach, na osiedlach czy przy drogach.
• Branża reklamowa: Montaż i konserwacja reklam, gdzie liczy się szybkość działania i efekt wizualny.

Kwestie prawne i bezpieczeństwo pracy na wysokości

Praca z podestami ruchomymi wymaga ścisłego przestrzegania przepisów i norm bezpieczeństwa. Stawką jest ludzkie życie, dlatego każdy ruch operatora musi być zgodny z obowiązującymi regulacjami.

Uprawnienia i szkolenia operatorów

Obsługa zwyżki bez odpowiednich kwalifikacji jest niedopuszczalna. Każdy operator musi przejść szkolenie i zdobyć certyfikat wydany przez Urząd Dozoru Technicznego (UDT). Brak certyfikatu to nie tylko naruszenie prawa, ale także poważne zagrożenie dla zdrowia i życia. Nawet jeden błąd, np. źle ustawiona zwyżka na nierównym terenie, może doprowadzić do tragedii.

Normy bezpieczeństwa i serwis

Bezpieczeństwo pracy na wysokości zaczyna się od sprawnego sprzętu. Regularny serwis zwyżek to konieczność, która zapewnia niezawodność i minimalizuje ryzyko awarii. Norma PN-EN 280:2001 stanowi fundament bezpieczeństwa w pracy z podestami ruchomymi, określając szczegółowe wymagania dotyczące ich projektowania, testowania i eksploatacji. Dzięki tym rozwiązaniom operatorzy mogą pracować bezpiecznie, a pracodawcy mają pewność, że sprzęt spełnia wszystkie wymogi prawne.

Wynajem czy zakup podnośnika?

Decyzja o wynajmie lub zakupie podnośnika zależy od specyfiki potrzeb i częstotliwości użytkowania.

• Wynajem zwyżek: Jest idealnym rozwiązaniem dla firm i osób prywatnych, które potrzebują dostępu do specjalistycznych maszyn tylko na krótki czas, np. podczas remontu, montażu reklamy czy sezonowego przycinania drzew. Pozwala to na korzystanie z urządzenia bez konieczności inwestowania w jego zakup i związane z tym koszty utrzymania oraz serwisu.
• Zakup nowej zwyżki: Jest opłacalną inwestycją dla firm regularnie pracujących na wysokości. Nowe modele oferują najnowsze technologie, wysoką niezawodność oraz pełne wsparcie producenta.
• Zakup używanej zwyżki: To ekonomiczna opcja dla firm z ograniczonym budżetem lub rozpoczynających działalność, która nie musi oznaczać rezygnacji z jakości, pod warunkiem starannego wyboru i sprawdzenia stanu technicznego.

Wiodący producenci podnośników koszowych

W branży podnośników koszowych działa kilka marek, które od lat utrzymują pozycję liderów, oferując szeroki wybór modeli i nowoczesne technologie:

• JLG: Jeden z najbardziej doświadczonych producentów podnośników na świecie, założony w 1970 roku. Jest synonimem niezawodności, innowacyjności i trwałości, powszechnie wykorzystywany w budownictwie, przemyśle i logistyce.
• Haulotte: Francuska marka z wieloletnim doświadczeniem, silnie obecna na rynku europejskim.
• Manitou: Łączy innowacyjność z praktycznym podejściem do projektowania.
• Genie: Marka znana z nowoczesnych rozwiązań technologicznych i wysokiej niezawodności.

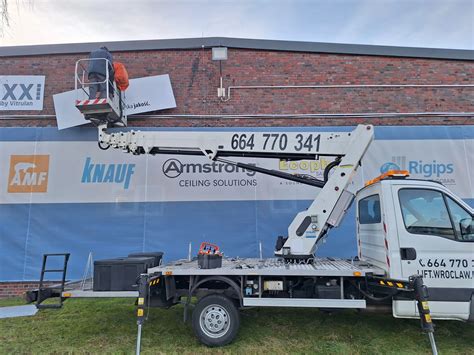

• Multitel i Wumag: Producenci wyspecjalizowani w podnośnikach montowanych na podwoziach samochodowych. Ich modele, takie jak Wumag WT 170 czy WT 300, wyróżniają się imponującym wysięgiem, precyzją działania i stabilnością nawet na nierównym gruncie.
