Wprowadzenie do zaawansowanych systemów hamulcowych
Współczesne ciężarówki wyposażone są w zaawansowane systemy wspomagające hamowanie, które zwiększają bezpieczeństwo oraz kontrolę nad pojazdem. Dwa kluczowe układy stosowane w pojazdach użytkowych to ABS (Anti-lock Braking System) oraz EBS (Electronic Braking System).
System ABS (Anti-lock Braking System)

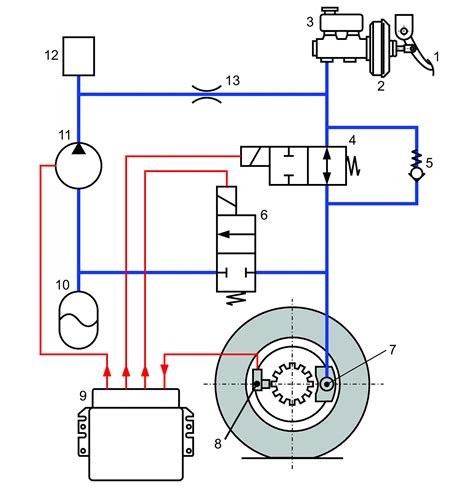

Zasada działania ABS
System ABS zapobiega blokowaniu kół podczas gwałtownego hamowania, co odpowiada za utrzymanie przyczepności. Dzięki temu kierowca zachowuje kontrolę nad torem jazdy, a naczepa nie wpada w poślizg. Podczas hamowania czujniki rozmieszczone przy kołach monitorują prędkość obrotową i przekazują sygnały do sterownika, który w ułamku sekundy dynamicznie reguluje ciśnienie w układzie hamulcowym. Minimalizuje to ryzyko poślizgu, a koło nie blokuje się nawet na śliskiej nawierzchni. ABS skupia się na regulacji ciśnienia w układzie hamulcowym w taki sposób, by koła nie blokowały się podczas hamowania. Jest to istotne szczególnie na śliskich nawierzchniach oraz przy gwałtownym zatrzymywaniu pojazdu z dużym obciążeniem.
Komponenty systemu ABS
W ciągniku siodłowym czujniki ABS powinny mieć oporność od 0,8 kΩ (dla systemów WABCO) do 1,3 kΩ (dla systemów Haldex). Ważnymi elementami są również modulatory, czyli małe zawory powietrzne zamontowane przy siłownikach hamulcowych (po jednym na koło). Każdy z nich ma dwie cewki o oporności około 20 Ω połączone masą.
System EBS (Electronic Braking System)
Charakterystyka i przewaga EBS
EBS to elektronicznie sterowany układ hamulcowy, który jest bardziej zaawansowanym rozwiązaniem, zastępującym tradycyjny system pneumatyczny elektroniką. Zapewnia to szybszą i bardziej precyzyjną reakcję na polecenia kierowcy. Układ EBS zarządza hamowaniem w bardziej kompleksowy sposób, analizując parametry jazdy i rozkład sił na poszczególnych osiach. Oprócz funkcji zapobiegających blokowaniu kół, umożliwia także lepszą współpracę z innymi systemami pojazdu, takimi jak kontrola trakcji czy stabilizacja toru jazdy. Elektroniczny sterownik dostosowuje siłę hamowania do obciążenia każdej osi, co sprawia, że pojazd zachowuje lepszą stabilność, a proces zatrzymania odbywa się bardziej płynnie. Dzięki tym technologiom pojazdy ciężarowe mogą skuteczniej dostosować siłę hamowania do obciążenia i warunków na drodze, co znacząco poprawia stabilność i skraca drogę zatrzymania.
Współdziałanie ABS i EBS
Współdziałanie ABS i EBS pozwala w pełni wykorzystać zalety obu technologii. Elektroniczny sterownik EBS odbiera informacje o prędkości kół z czujników ABS, co umożliwia bieżące korygowanie ciśnienia w układzie hamulcowym. Integracja z systemami asystującymi, np. kontrolą stabilności toru jazdy (ESC), zwiększa bezpieczeństwo na zakrętach i podczas nagłych manewrów. Możliwość rozbudowy o dodatkowe funkcje, np. wspomaganie ruszania pod górę, dodatkowo podnosi komfort i efektywność pracy kierowcy. Producenci naczep i firm transportowych coraz częściej sięgają po zintegrowane rozwiązania ABS+EBS.
Diagnostyka i najczęstsze awarie systemu ABS/EBS
Typowe problemy i usterki
Mimo licznych zalet, zarówno ABS, jak i EBS mogą ulegać awariom, które negatywnie wpływają na skuteczność hamowania oraz stabilność pojazdu. Jednym z typowych problemów w systemie ABS są uszkodzenia czujników prędkości obrotowej kół. W wyniku zabrudzenia, korozji lub mechanicznych uszkodzeń czujniki mogą przekazywać błędne dane do sterownika, co prowadzi do nieprawidłowego działania układu. Inną często spotykaną usterką jest zapowietrzenie przewodów pneumatycznych, które powoduje opóźnienia w reakcji hamulców. W przypadku systemu EBS problemy mogą wynikać z uszkodzeń elektronicznych modułów sterujących lub awarii przewodów komunikacyjnych, które odpowiadają za przesyłanie sygnałów między komponentami systemu. Wadliwe połączenia elektryczne mogą powodować niekontrolowane błędy w sterowaniu siłą hamowania, co w skrajnych przypadkach prowadzi do nierównomiernej pracy hamulców na poszczególnych osiach.
Objawy usterki ABS w naczepie
Do najczęstszych objawów usterki ABS w naczepie zaliczamy:
- Komunikat „Usterka ABS przyczepy” - Najczęściej zauważany objaw, który pokaże się na desce rozdzielczej. Może on występować w różnych okolicznościach, np. tylko przy załadowanej naczepie, po starcie itp.
- Zapalenie lampki ABS na naczepie - Na jej podstawie Inspekcja Transportu Drogowego może zatrzymać pojazd w celu dokonania kontroli, co może skutkować karą finansową i konsekwencjami administracyjnymi.
- Ślizganie kół podczas hamowania - Koła naczepy mogą blokować się przy nagłym hamowaniu, szczególnie na śliskiej nawierzchni. Hamowanie jest wtedy mniej stabilne i wydłuża się jego droga.
- Nieprawidłowe wskazania ciśnienia lub prędkości kół podczas diagnostyki - Podczas podłączenia testera diagnostycznego widać brak sygnału z czujników lub błędy komunikacji z modulatorem.
- Awaria układu elektrycznego naczepy - Jeśli bezpiecznik ABS w naczepie jest przepalony albo zasilanie nie dochodzi przez gniazdo, ABS nie będzie działał, ale same hamulce będą sprawne. Kontrolka może sygnalizować brak komunikacji.
Przyczyny usterki ABS w naczepie
Usterkę ABS przyczepy może powodować szereg problemów, do których zaliczamy:
- Uszkodzony czujnik ABS - Uszkodzenie może wynikać z przerwania uzwojenia, zwarcia, uszkodzenia mechanicznego (np. uderzenie, korozja, pęknięcie).
- Zanieczyszczenie koronek - Odczyt będzie zakłócony przez zanieczyszczenie błotem, lodem, rdzą lub inną substancją.
- Luz na piaście koła - Czujnik nie widzi impulsu lub widzi go w zbyt słaby sposób. Powiększa się przez to szczelina między czujnikiem a koronką.
- Przepalenie bezpieczników - W układzie ABS naczepy bezpieczniki chronią zasilanie sterownika i modulatorów, ich przepalenie uniemożliwi poprawne działanie układu.
- Uszkodzony przewód - Może dojść do przerwania przewodu łączącego modulator czy zwarcia do masy.
- Awaria czujnika ciśnienia w modulatorze - Powoduje błędne wartości ciśnienia, przez które sterownik odczytuje niepoprawne działanie hamulców.
Jak sprawdzić ABS w naczepie?
Podstawowym procesem sprawdzenia poprawności działania ABS w naczepie są następujące działania:
- Sprawdź lampkę ABS na naczepie - Powinna się na moment zapalić po włączeniu pojazdu, po czym zgasnąć.
- Sprawdź kontrolki/komunikat na desce rozdzielczej - Może to być komunikat „Usterka ABS przyczepy” lub standardowa kontrolka. Powinna ona zachowywać się tak, jak powyższa lampka.
- Sprawdź napięcie przewodu ABS - Musisz to zrobić na włączonym pojeździe. Możesz do tego wykorzystać multimetr, powinno wynosić 5-12V.
- Sprawdź środkowy pin - Czy jest podłączony i nie jest zanieczyszczony (np. skorodowany). Przy pomocy płaskiego śrubokręta możesz spróbować poszerzyć pin i jeszcze raz go podpiąć.
- Sprawdź czujniki ABS multimetrem - Zwykle są 2, jednak może to zależeć od konkretnego modelu. Ich napięcie powinno wynosić ok. 5V.
- Sprawdź rezystancję czujnika ABS - Powinna wynosić ok. 1000-1200 omów.
- Sprawdź szczelinę między czujnikiem a piastą koła - Możesz obrócić piastę koła przy podłączonym multimetrze, aby sprawdzić, czy czujnik generuje sygnał.
Należy pamiętać, że nie jest to kompleksowa diagnoza. Nawet jeśli po zakręceniu piastą czujnik wydaje sygnał, to wcale nie znaczy, że jest on poprawny. Istotna jest zatem profesjonalna diagnostyka naczep, aby znaleźć powód usterki ABS i go rozwiązać.
Przykład problemu z systemem ABS w ciągniku siodłowym MAN
W ciągniku siodłowym MAN występuje problem z niedziałającym systemem ABS, sygnalizowany czerwonymi kontrolkami ABS po przekręceniu kluczyka. Kontrolka diagnostyczna ABS świeci się tylko przez około 2 sekundy, natomiast czerwone kontrolki pozostają zapalone. Po odłączeniu naczepy świeci się tylko jedna kontrolka, co wskazuje na problem również w ciągniku. Pomiar napięcia na wtyczkach czujników ABS wykazał 5,5 V, a oporność czujników wynosi około 1,3 Ω. W przypadku sprawnego układu, podczas testu systemu ABS w naczepie, występuje charakterystyczny dźwięk „psyknięcia” trzykrotnie na sekundę, który tutaj jest nieobecny. Bezpieczniki systemu ABS są sprawne, a podłączana do ciągnika naczepa jest w 100% sprawna pod względem ABS. Zalecane jest sprawdzenie czujników ABS, które powinny mieć oporność od 0,8 kΩ (WABCO) do 1,3 kΩ (Haldex), oraz modułów modulacyjnych (elektrozaworów) przy siłownikach hamulcowych, które mają dwie cewki o oporności około 20 Ω połączone masą. Należy również zweryfikować złącza i przewody, szczególnie pod kątem uszkodzeń i przetarć, oraz sprawdzić napięcia na pinach gniazda naczepy (24 V przed zapłonem, 24 V po zapłonie, masa, kontrolka, a w systemach EBS/EB+ także linie transmisji danych). Wskazano konieczność ustalenia producenta systemu ABS (np. WABCO, Bosch) i spisania numeracji komponentów. Dodatkowo zasugerowano sprawdzenie układu identyfikacji, w tym wysokiego, czarnego przekaźnika zamontowanego po prawej stronie deski rozdzielczej.

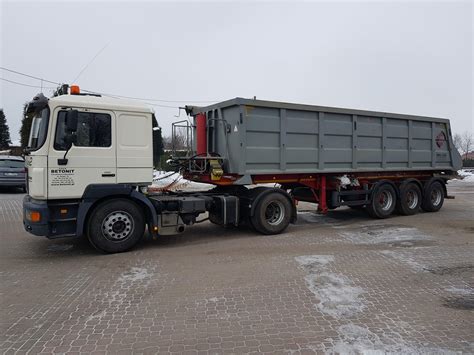

Kompatybilność ciągnika siodłowego z naczepą (z/bez ABS)
Pojawia się pytanie, czy można skompletować ciągnik siodłowy z ABS i naczepę bez ABS i odwrotnie. Jazda naczepą bez ABS jest zarówno niebezpieczna, jak i niezgodna z prawem. Same hamulce mechanicznie będą działać, ale bez wsparcia ABS zwiększa się ryzyko poślizgu i blokowania kół. Dokładnie dochodzi do tzw. złamania zestawu. Taki stan rzeczy nie przechodzi zarówno na stacji diagnostycznej, jak i na drodze (podczas kontroli). W takim przypadku ciągnik może sygnalizować niesprawność ABS, którego w naczepie nie ma, a kontrolka sygnalizacji uszkodzenia będzie zapalona. Jednakże, fakt braku podpięcia wtyku ABS-u jest widoczny gołym okiem, co ułatwia stwierdzenie nieprawidłowości w skompletowaniu zestawu. Z doświadczeń wynika, że w zestawach, gdzie ciągnik był wyposażony w ABS, a naczepa nie, kontrolki się nie zapalały, a hamulce naczepy działały normalnie (jak tradycyjne, bez ABS-u). Problem pojawiał się natomiast, kiedy zapięto naczepę wyposażoną w ABS i zapomniano połączyć przewodu od ABS-u - naczepa hamowała wtedy gwałtownie, jednak kontrolka żadna się nie zapalała.
Lokalizacja bezpieczników ABS/EBS
Bezpiecznik ABS dla naczepy znajduje się w skrzynce bezpieczników ciągnika. W zależności od marki i modelu pojazdu będzie on w innym miejscu. Dla przykładu: w MAN TGX (modele 2007-2023) bezpiecznik ABS znajduje się pod bezpiecznikami F161, F160 i F162, podczas gdy w Mercedes Actros MP4 (modele 2013-2018) będą to bezpieczniki F8 i F28. Jeśli bezpieczniki ulegną przepaleniu, naczepa nie otrzyma zasilania ABS/EBS. W efekcie system przestanie działać, a kontrolka ABS pozostanie zapalona. W starszych naczepach z ABS występował dodatkowy bezpiecznik w pobliżu gniazda. W nowszych układach EBS jest on zintegrowany z modulatorem.
Regulacje prawne dotyczące systemów ABS (kontekst pojazdów rolniczych)
Nowe unijne rozporządzenie związane z wymogami dotyczącymi hamulców pojazdów rolniczych, które weszło w życie w 2016 r., zawiera znacznie większe wymagania dotyczące skuteczności hamowania, norm bezpieczeństwa i stabilności. Przewiduje ono, że system ABS od 2016 r. stał się obowiązkowy dla wszystkich nowych ciągników o maksymalnej prędkości powyżej 60 km/h. Od 2020 r. systemy ABS mogą również stać się obowiązkowe dla ciągników z maksymalną prędkością 40-60 km/h. Na chwilę obecną systemy ABS są jeszcze rzadko montowane w ciągnikach rolniczych.
Serwis systemów ABS i EBS
Usługi naprawy układów hamulcowych EBS i ABS są dostępne w ofercie firmy Gerdex Truck Serwis. Aby wykonać profesjonalną diagnostykę i serwis naczep, zapraszamy do Transbud Nowa Huta w Krakowie przy ul. Ujastek 11.
Przyszłość technologii ABS i EBS
Rozwój technologii motoryzacyjnych otwiera przed systemami ABS i EBS nowe możliwości. Dzięki postępowi w dziedzinie elektroniki i telemetrii, układy hamulcowe staną się jeszcze bardziej zaawansowane.
