Projektowanie, budowa i ustawienie agregatu ścierniskowego

Agregat ścierniskowy to kluczowa maszyna rolnicza, która służy do wykonywania prac na ściernisku, czyli na polu po żniwach. Może być również wykorzystywany do przygotowywania gleby przed siewem. Stanowi połączenie atutów brony talerzowej oraz kultywatora, łącząc w sobie wszechstronność i efektywność. Nowoczesne agregaty to efekt precyzyjnej inżynierii i zaawansowanych technologii, które umożliwiają szybszą, precyzyjniejszą i bardziej efektywną pracę z glebą. W kontekście przygotowania gleby do siewu, agregat uprawowy to nie tylko maszyna - to element przemyślanej strategii agrotechnicznej, którego głównym zadaniem jest rozluźnienie gleby, poprawa jej przepuszczalności i ułatwienie rozwoju systemu korzeniowego.

Optymalne ustawienie agregatu uprawowego

Zanim zaczniesz korzystać z agregatu ścierniskowego, należy zadbać o odpowiednie ustawienie określonych zespołów roboczych, a także wypoziomować maszynę rolniczą - zarówno poprzecznie, jak i wzdłużnie. Aby ustalić najlepszą prędkość roboczą i dostosować regulacje na bazie oceny poprawności działania określonych zespołów roboczych, wykonaj pierwszy przejazd roboczy. Odpowiednio zawieszony i ustawiony agregat podorywkowy powinien w czasie pracy poruszać się równo za traktorem, a także zapewniać identyczną głębokość na całej szerokości i długości. We właściwie ustawionym agregacie rama nośna znajduje się w położeniu równoległym w stosunku do powierzchni terenu.

Każdy ząb powinien osiągać tę samą głębokość, co inne zęby, przy czym głębokość ta zależy od regulacji wału. Prędkość robocza maszyny powinna utrzymywać się na poziomie 7-12 km/h. Jest ona prawidłowa wtedy, gdy na spulchnionym polu nie widać pojedynczych śladów zębów agregatu, a ziemia nie jest zbytnio rozpylona. Aby zwiększyć efektywność agregatu, zaleca się uprawę pola pod kątem względem poprzedniej uprawy.

W sytuacji, gdy zęby agregatu zostaną zapchane zbyt dużą ilością pozostałości po roślinach, trzeba się ich pozbyć poprzez uniesienie agregatu na moment, przy pomocy siłownika hydraulicznego traktora. Następnie, po pozbyciu się resztek, można go opuścić na podłoże, pozostawić w pierwotnej pozycji. Trzeba też wyłączyć silnik traktora, a do tego zaciągnąć hamulec postojowy.

Podczas używania agregatu na polu, należy też zwrócić uwagę na ewentualne przeszkody, takie jak drzewa, słupy i studzienki - dzięki temu zapobiegniesz destrukcji maszyny. Jeśli zamierzasz pracować na podłożu, na którym znajduje się sporo kamieni, trzeba ograniczyć szybkość jazdy i kontrolować, czy zabezpieczenie w formie śruby ścinającej nie zostało uruchomione. Nie należy pozostawiać maszyny na stoku lub na innych nachylonych przestrzeniach bez właściwej ochrony przed samoczynnym spadaniem.

Regulacja talerzy niwelujących

Ustawiając agregat ścierniskowy, należy wziąć pod uwagę odpowiednie uregulowanie talerzy niwelujących. Zęby agregatu posiadają lemiesze boczne oraz redlice, dzięki czemu możliwe jest przemieszczenie spulchnionej gleby - w ten sposób wykształcają się grzbiety gleby, które są redukowane przy wykorzystaniu talerzy. Na redlicach zębów skrajnych zlokalizowane są „kroje” zmniejszające przesypywanie ziemi na boki.

Talerze niwelujące muszą być ustawione na właściwej wysokości w stosunku do wału, aby skutecznie rozgarniały grzbiety ziemi, unikając jednocześnie żłobienia bruzd. Sposób położenia talerzy można modyfikować, regulując wał przy pomocy sworzni blokujących ramiona przyłączeniowe, a bardziej precyzyjne ustawienie uzyskuje się za pomocą śrub regulujących.

Głębokość pracy agregatem ścierniskowym

Bardzo ważne jest, aby przed rozpoczęciem pracy agregatem podorywkowym, dobrze ustawić głębokość spulchniania gleby. Ustawienia należy dostosować nie tylko do typu gleby, na której pracuje maszyna, ale również do roślin, które są na niej uprawiane. Optymalna głębokość spulchniania wynosi:

• 20-25 cm - w przypadku gleb ciężkich.
• 10-15 cm - w przypadku gleb lekkich i średnich.
• 5-10 cm - w przypadku gleb piaszczystych.

Każdy gatunek roślin ma także swoje specyficzne wymagania. Na przykład kukurydza najlepiej rozwija się na glebie spulchnionej na głębokości 15-20 cm, buraki cukrowe - na głębokości 30 cm, natomiast kapusta - na 20-25 cm.

Aby dokonać regulacji głębokości, agregat musi być równolegle położony w stosunku do gruntu. Ustawienie należy wykonywać przy wykorzystaniu TUZ-a oraz zmianę głębokości pracy wału ugniatającego. Ustawienie przez TUZ-a realizuje się poprzez modyfikację długości śruby centralnej, która łączy urządzenie z ciągnikiem roboczym. Wydłużenie śruby centralnej prowadzi do obniżenia głębokości pracy przedniej sekcji roboczej, a więc sekcji zębów, natomiast jej skrócenie przyczynia się do zagłębienia przedniej sekcji.

Regulację grubości wału można przeprowadzić mechanicznie lub hydraulicznie. Mechaniczne ustawianie polega na dostosowywaniu dwóch śrub centralnych lub ewentualnej zmianie długości wysuwu tłoczysk siłowników hydraulicznych. Kiedy następuje skrócenie długości śrub centralnych (lub siłowników hydraulicznych), dochodzi do uniesienia wału, w efekcie zwiększa się zagłębienie sekcji zębów w gruncie. Wydłużenie długości śrub centralnych (lub siłowników hydraulicznych) przyczynia się do obniżenia sekcji wału, co minimalizuje głębokość pracy zębów.

Szerokość robocza agregatu

Szerokość robocza oddziałuje na ilość gleby, którą agregat uprawowy jest w stanie przetworzyć w określonym czasie. Im większa szerokość robocza maszyny, tym większą powierzchnię ziemi można obrobić w danym czasie. Ważne jest, aby parametr ten dostosować do mocy ciągnika oraz rozmiaru pola - dzięki temu praca może być maksymalnie efektywna. Dobór szerokości roboczej agregatu to decyzja strategiczna. Na dużych areałach szerszy agregat pozwala szybciej zakończyć pracę, natomiast na mniejszych, nieregularnych działkach lepiej sprawdzają się węższe maszyny - łatwiejsze w manewrowaniu i mniej obciążające dla ciągnika.

Kąt nachylenia zębów agregatu uprawowego

Intensywność mieszania gleby w agregacie podorywkowym zależy od ustawienia kąta nachylenia zębów. Im większy on jest, tym delikatniejsze spulchnianie, co pozwala zabezpieczyć glebę przed zbyt dużym przesuszaniem. Jeśli chodzi o gleby, które się łatwo zaskorupiają, dobrze jest wykorzystać duży kąt nachylenia zębów. Z kolei mniejszy kąt nachylenia sprawia, że dochodzi do mocniejszego mieszania ziemi, co jest odpowiednie dla cięższych gleb.

Ciśnienie pneumatyczne siewnika

Ustawiając poszczególne parametry agregatu podorywkowego, dobrze jest wziąć pod uwagę także ciśnienie pneumatyczne siewnika. Jego wartość wpływa na liczbę nasion, które są wysiewane na jednostkę powierzchni. Ciśnienie to powinno być dostosowane do specyficznych potrzeb danego gatunku roślin oraz jego wymagań odnośnie gęstości siewu.

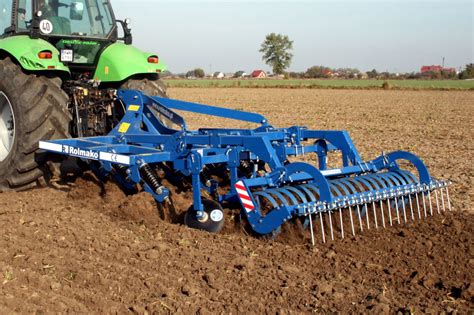

Budowa agregatu ścierniskowego

Agregat ścierniskowy to relatywnie proste urządzenie, ale wymaga poświęcenia czasu na odpowiednie ustawienie. Budowa agregatu uprawowego to złożone zadanie, które wymaga nie tylko wiedzy technicznej, ale również dogłębnego zrozumienia warunków, w jakich maszyna będzie pracować. Technologia uprawy decyduje o rodzaju zastosowanych rozwiązań, np. w przypadku uprawy bezorkowej, która zyskuje coraz większą popularność, niezbędne są odpowiednio zaprojektowane maszyny. Agregaty uprawowo-siewne dedykowane do uprawy bezorkowej umożliwiają jednoczesne przygotowanie gleby i wysiew ziarna, co skutkuje mniejszą ilością czasu spędzonego w polu i większą wydajnością pracy.

Kluczowe znaczenie ma dobór odpowiednich podzespołów, które będą dostosowane do konkretnych warunków glebowych - takich jak struktura gleby, jej wilgotność czy skład chemiczny. Każdy detal ma znaczenie. Projektowanie z myślą o przyszłym użytkowaniu to nie tylko inżynieria, ale również kalkulacja. Od trafnych decyzji projektowych zależą m.in. koszty eksploatacji, częstotliwość napraw oraz ogólna trwałość maszyny.

Elementy robocze agregatu

Elementy robocze - talerze, zęby, wały - wykonują najcięższą pracę w agregatach uprawowych. Mając bezpośredni kontakt z glebą, odpowiadają za jej rozdrabnianie, mieszanie i wyrównywanie. Każdy z tych komponentów pełni odrębną, choć uzupełniającą się rolę. Talerze, zęby (sprężynowe i sztywne), redlice, włóka oraz belka zgarniająca wspólnie kształtują strukturę gleby. Ich odpowiedni dobór i konfiguracja mogą znacząco zwiększyć efektywność pracy maszyny.

Talerze

Talerze uprawowe - stalowe, okrągłe, przystosowane do intensywnej eksploatacji - odpowiadają za rozdrabnianie i mieszanie wierzchniej warstwy gleby. Poprawiają napowietrzenie, ułatwiają wchłanianie wody i składników odżywczych, co przekłada się na szybszy i zdrowszy wzrost roślin. Idealnie sprawdzają się po żniwach, szczególnie tam, gdzie pozostaje dużo resztek - np. po kukurydzy czy rzepaku. Talerze wprowadzają je w głąb gleby, poprawiając jej strukturę i żyzność. Nowoczesne modele oferują regulację kąta natarcia, co pozwala dostosować intensywność pracy do warunków w polu.

Zęby i redlice

Zęby agregatu, zakończone redliczkami z dwustronnym ostrzem, dbają o uzyskanie efektu maksymalnego rozkruszenia brył ziemi, co automatycznie wydłuża okres ich użytkowania. Redlice to końcówki montowane na zębach agregatów biernych - mogą być proste lub obrotowe. Ich główne zadanie to spulchnianie i przecinanie gleby, co poprawia jej przepuszczalność i wspiera rozwój systemu korzeniowego roślin. Dzięki odpowiedniemu kształtowi i solidnym materiałom, redlice radzą sobie nawet w najtrudniejszych warunkach. Nowoczesne redlice są coraz bardziej wytrzymałe - wykonane z materiałów odpornych na ścieranie, potrafią służyć przez długi czas.

Wały

Wały to niepozorne, ale niezwykle istotne narzędzia, których głównym zadaniem jest wyrównywanie, kruszenie i doprawianie gleby, co znacząco wpływa na jakość przygotowania podłoża pod siew. Dzięki różnorodnym konstrukcjom i materiałom, z jakich są wykonane, wały potrafią dostosować się do niemal każdych warunków glebowych i klimatycznych.

• Wał strunowy to klasyczne narzędzie do kruszenia brył ziemi i wyrównywania powierzchni gleby. Zbudowany z metalowych prętów, tworzy jednolitą strukturę podłoża, idealną do siewu.
• Wał rurowy to specjalista od zagęszczania i stabilizacji gleby. Składa się z równolegle ułożonych rur, które równomiernie rozkładają nacisk na powierzchnię, co pozwala zachować odpowiednią strukturę gleby i ograniczyć jej przesuszanie. Najczęściej stosowany jest w agregatach ścierniskowych, gdzie warunki pracy są trudniejsze.
• Wał packera to ciężki sprzęt zaprojektowany z myślą o poprawie kontaktu nasion z glebą. Jego masywna konstrukcja skutecznie ugniata podłoże, tworząc optymalne warunki do kiełkowania i wzrostu roślin.
• Wał crosskill to zaawansowane narzędzie, które łączy intensywne kruszenie i zagęszczanie gleby. Zbudowany z zębatych pierścieni, działa agresywniej niż wał packera, co czyni go idealnym wyborem do ciężkich, zbrylonych gleb.

Włóka i belka zgarniająca

Na końcu procesu uprawy następuje wyrównanie powierzchni pola za pomocą włóki i belki zgarniającej. Ich odpowiednie zastosowanie to nie tylko kwestia estetyki - to przede wszystkim lepsze warunki do równomiernego kiełkowania nasion. W nowoczesnych agregatach coraz częściej stosuje się systemy regulacji siły nacisku, które pozwalają idealnie dopasować pracę włóki i belki do rodzaju gleby.

Mechanizmy techniczne i układy regulacyjne

Mechanizmy techniczne i układy regulacyjne stanowią fundament nowoczesnych agregatów uprawowych. To one umożliwiają maszynom dostosowanie się do zróżnicowanych warunków glebowych i wymagań upraw, co bezpośrednio wpływa na jakość i tempo pracy w polu. Systemy takie jak hydraulika, zawieszenie czy dźwignie regulacyjne nie tylko zwiększają wydajność, ale również znacząco poprawiają komfort i bezpieczeństwo operatora.

Zawieszenie i amortyzacja

Solidne zawieszenie to podstawa efektywnej pracy w polu. Odpowiada za stabilność agregatu oraz jego harmonijną współpracę z ciągnikiem. Przenosi siły, tłumi drgania i zapewnia płynność pracy - szczególnie istotną na nierównym, wymagającym terenie. Integralną częścią zawieszenia są amortyzatory, które skutecznie niwelują wibracje. Efektem jest większy komfort operatora i mniejsze zużycie sprzętu. Nowoczesne zawieszenia coraz częściej wyposażane są w systemy automatycznego dostosowania do warunków terenowych.

Hydraulika

Hydraulika to nieodzowny element nowoczesnych maszyn rolniczych. Umożliwia dokładne ustawienie głębokości roboczej oraz unoszenie maszyny, co pozwala operatorowi błyskawicznie reagować na zmieniające się warunki bez konieczności przerywania pracy. Nowoczesne systemy hydrauliczne coraz częściej analizują strukturę gleby i automatycznie dostosowują ustawienia. Hydropak, będący częścią układu hydraulicznego, umożliwia łatwe podnoszenie i opuszczanie maszyny, co znacząco ułatwia manewrowanie i transport.

Dźwignie regulacyjne i indykatory głębokości

Precyzja to klucz do skutecznej uprawy. Dlatego dźwignie regulacyjne i indykatory głębokości odgrywają tak istotną rolę w nowoczesnych agregatach. Pozwalają ręcznie ustawić głębokość pracy, dając operatorowi pełną kontrolę nad zachowaniem maszyny w różnych warunkach glebowych. Coraz częściej spotykane są systemy, które samodzielnie kalibrują głębokość na podstawie danych z czujników.

Rodzaje agregatów uprawowych

Istnieje kilka podstawowych rodzajów agregatów uprawowych, z których każdy ma swoje specyficzne zastosowania i konstrukcję, pozwalającą na optymalne przygotowanie gleby pod różne uprawy.

Agregat ścierniskowy z kultywatora

Agregaty ścierniskowe z kultywatora składają się z zębów, kultywatora, wałów rurowych oraz talerzy. Charakteryzują się dużym prześwitem oraz szerokimi odstępami pomiędzy zębami, dzięki czemu możliwe jest efektywne działanie na polu z dużymi resztkami po roślinach. Budowa podcinaczy umożliwia podcinanie całej powierzchni ziemi, która jest następnie wyrównywana przez talerze. Agregat ścierniskowy z kultywatora wykorzystuje się także do kruszenia brył, eliminacji chwastów oraz spulchniania zaskorupionej gleby.

Agregat ścierniskowy - Gruber jest urządzeniem mocowanym na 3-punktowym układzie zawieszania ciągnika. Do ramy kultywatora w dwóch rzędach mocowane są zęby sztywne, które podcinają i mieszają resztki pożniwne. Kroje tarczowe oraz wał strunowy zapewniają pokruszenie i wyrównanie warstwy gleby. Do budowy ramy kultywatora wykorzystano kształtowniki i płaskowniki, natomiast wał strunowy wykonany jest z płaskowników lub rur grubościennych. Maszyna może być wyposażona w zabezpieczenie śrubowe lub sprężynowe. Agregat ścierniskowy występuje w czterech szerokościach roboczych: 2,1 m, 2,6 m oraz 3,0 m.

Agregaty Ścierniskowe Agro-Line zbudowane są z myślą o długoletniej pracy w każdych warunkach. Kultywator podorywkowy Agro Line to urządzenie montowane przy użyciu 3-punktowego układu zawieszenia ciągnika. Za podcinanie i mieszanie resztek pożniwnych odpowiedzialne są zęby sztywne, które mocowane są do ramy kultywatora w dwóch rzędach. Dodatkowo, zamontowano kroje tarczowe i wał strunowy, które kruszą i wyrównują warstwę gleby. Do budowy agregatu wykorzystano kształtowniki i płaskowniki z utwardzonej stali, natomiast wał strunowy wykonany został z płaskowników i rur grubościennych. Maszynę możemy wyposażyć w zabezpieczenie śrubowe lub spiralne. Agregaty Ścierniskowe Agro Line sprzedawane są w wielu opcjach, które różnią się przede wszystkim szerokością, a tym samym ilością grządzieli.

Agregat ścierniskowy z siewnikiem poplonów (uprawowo-siewny)

Agregat ścierniskowy z siewnikiem poplonów to, innymi słowy, agregat uprawowo-siewny - łączy się w tym przypadku agregat z siewnikiem pneumatycznym. Maszyna aktywna jest bardziej efektywna na glebach ciężkich, z kolei bierna doskonale spisuje się na lżejszej ziemi. Dzięki pneumatycznemu transportowi ziarna możliwe jest idealne umiejscowienie nasion w bruździe, co sprzyja lepszemu dostępowi do wilgoci, która zawarta jest w glebie. Sprzęt ten umożliwia zasiew, przy jednoczesnym uprawianiu gruntu.

Agregat bierny (przedsiewny)

Taki agregat wykorzystywany jest do przygotowywania ziemi po orce, a także po uprawie bezorkowej. W większości przypadków wyposażony jest w kilka rzędów zębów, które przymocowuje się do ramy, jak również i w specjalny wał, wymienną stopkę, osłony boczne oraz trzypunktowy układ zawieszenia.

Inne typy agregatów

• Agregat talerzowy to specjalista od rozdrabniania i mieszania gleby. Dzięki talerzom roboczym skutecznie wprowadza resztki pożniwne w głąb ziemi, co przyspiesza mineralizację i poprawia strukturę podłoża. Na ciężkiej, gliniastej glebie najlepiej sprawdzi się agregat talerzowy, który skutecznie poradzi sobie z trudnymi warunkami bez nadmiernego obciążenia maszyny.
• Agregat zębowy został zaprojektowany do głębokiego spulchniania gleby, szczególnie tam, gdzie jest ona zbita i mało przepuszczalna. Dzięki zębom - sprężynowym lub sztywnym - skutecznie penetruje podłoże, poprawiając jego strukturę i napowietrzenie.
• Agregat kombinowany łączy funkcje talerzowych i zębowych, umożliwiając kompleksową obróbkę gleby w jednym przejeździe.

Wpływ mocy ciągnika i warunków glebowych

Moc ciągnika to nie tylko parametr techniczny - to realne ograniczenie, które wpływa na cały projekt agregatu. To ona decyduje, jak duży opór może pokonać maszyna podczas pracy. Zbyt ciężki agregat przy zbyt słabym ciągniku to przepis na przeciążenie, spadek wydajności, a nawet awarię. Aby tego uniknąć, należy już na etapie projektowania zadbać o odpowiednie dopasowanie obu maszyn. Przy najmniejszych agregatach podorywkowych dobrze sprawdzają się ciągniki o mocy 100 koni mechanicznych, a jego prędkość robocza powinna z kolei kształtować się na poziomie 8-12 km/h.

Typ gleby ma bezpośredni wpływ na wybór części roboczych agregatu. Dlatego przed zakupem lub budową agregatu należy dokładnie przeanalizować warunki glebowe w gospodarstwie. Odpowiedni dobór agregatu zależy od wielu czynników: rodzaju gleby, warunków pogodowych oraz specyfiki upraw.

Bezpieczeństwo i efektywność pracy

Bezpieczeństwo pracy z agregatami uprawowymi to absolutny priorytet. Ignorowanie podstawowych zasad może prowadzić do poważnych wypadków. Te działania pozwalają uniknąć awarii i minimalizować ryzyko wypadków. Równie istotne jest odpowiednie przeszkolenie operatorów - nie tylko w zakresie obsługi, ale również rozpoznawania potencjalnych zagrożeń. Nowoczesne maszyny coraz częściej wyposażone są w zaawansowane systemy zabezpieczające, takie jak osłony, blokady czy mechanizmy awaryjne.

Konstrukcja agregatu ma kluczowe znaczenie dla jego wydajności i zużycia paliwa. Im lepiej zaprojektowana maszyna - pod względem masy, rozkładu sił i oporu toczenia - tym mniejsze obciążenie dla ciągnika. Współczesne konstrukcje coraz częściej wykorzystują lekkie, ale wytrzymałe materiały, takie jak stopy aluminium czy nowoczesne kompozyty. Dodatkowo, optymalizacja kształtu elementów roboczych - np. aerodynamiczne profile - pozwala zmniejszyć opór i zwiększyć efektywność pracy. W gospodarstwach stosujących rolnictwo precyzyjne, agregaty często współpracują z systemami GPS, co dodatkowo zwiększa ich efektywność i precyzję działania.
