Akumulatory hydrauliczne: zasada działania, budowa i zastosowanie

Akumulatory hydrauliczne, często określane również jako hydroakumulatory lub akumulatory hydropneumatyczne, są kluczowymi elementami układów hydrauliki siłowej. Ich głównym zadaniem jest magazynowanie energii hydraulicznej w postaci sprężonego gazu, najczęściej azotu, oraz oddawanie jej w momencie wzrostu zapotrzebowania na przepływ lub ciśnienie w układzie. Dzięki temu stabilizują pracę całego systemu, redukują skoki ciśnienia i pulsacje generowane przez pompę, chronią podzespoły przed uderzeniami hydraulicznymi oraz zwiększają żywotność elementów takich jak pompy hydrauliczne, rozdzielacze hydrauliczne czy siłowniki hydrauliczne.

Budowa akumulatora hydraulicznego

Akumulator hydrauliczny to szczelny zbiornik, w którym znajduje się ciecz pod wysokim ciśnieniem, oddzielona od gazu za pomocą specjalnych przegród. Składa się on z trzech głównych części:

• Część gazowa: zawiera sprężony gaz (najczęściej azot).
• Część cieczowa: zawiera płyn hydrauliczny.
• Separator: element oddzielający gaz od cieczy. Może to być elastyczna membrana, pęcherz lub ruchomy tłok.

Niezależnie od rodzaju separatora, zasada działania akumulatora hydraulicznego jest zasadniczo taka sama. Dodatkowo, każdy akumulator jest wyposażony w różnego rodzaju uszczelnienia, nakrętki, zawory (np. zawór gazowy do napełniania azotem) oraz króciec olejowy do połączenia z układem hydraulicznym.

Rodzaje separatorów i ich wpływ na działanie

Istnieją trzy podstawowe typy akumulatorów hydraulicznych, różniące się konstrukcją separatora:

• Akumulatory pęcherzowe: Elementem separującym jest elastyczny pęcherz, który zmienia kształt. Wraz ze zmianą ciśnienia, płyn hydrauliczny wpływa do akumulatora lub wypływa z niego, powodując zmianę rozmiaru pęcherza. Proces ten zależy od zdolności pęcherza do zmiany kształtu. Są popularne ze względu na wysoką efektywność, łatwość serwisowania (możliwość wymiany pęcherza) i sprawdzają się w systemach o większych przepływach i zmiennym obciążeniu.
• Akumulatory membranowe: Wykorzystują elastyczną membranę do separacji gazu i cieczy. Membrana odchyla się pod wpływem różnicy ciśnień. Są bardziej kompaktowe i ekonomiczne, idealne do mniejszych systemów i szybkiej reakcji na zmiany ciśnienia. Zazwyczaj są jednorazowe i wymagają wymiany całej jednostki w przypadku awarii.
• Akumulatory tłokowe: Elementem separującym jest tłok poruszający się wzdłuż cylindra. Tłok oddziela gaz od cieczy, poruszając się tam i z powrotem. Przeznaczone są do pracy przy wysokich ciśnieniach i dużych objętościach cieczy. Ze względu na tarcie między tłokiem a cylindrem, ruch tłoka może zająć nieco więcej czasu, a koszty serwisowania są wyższe.

Zasada działania akumulatora hydraulicznego

Działanie akumulatora hydraulicznego opiera się na zjawisku sprężania i rozprężania gazu, który jest oddzielony od cieczy roboczej przez separator.

Ciśnienie wstępne naładowania

Ciśnienie wstępne (P0) to ciśnienie po stronie gazowej akumulatora przed uruchomieniem systemu. To początkowe ciśnienie określa położenie elementu separującego, gdy system nie jest pod ciśnieniem, i decyduje o tym, kiedy akumulator zacznie współpracować z systemem. Prawidłowe ciśnienie wstępne gazu, zazwyczaj azotu, powinno być dopasowane do parametrów instalacji i zwykle wynosi około 60-90 procent minimalnego ciśnienia roboczego układu. Zbyt niskie ciśnienie powoduje ograniczoną skuteczność magazynowania energii i może prowadzić do uszkodzenia membrany, natomiast zbyt wysokie może zmniejszyć objętość użytkową akumulatora i obciążać układ, skracając trwałość elementu.

Akumulator hydrauliczny w stanie bezczynności

Gdy układ hydrauliczny nie działa, ciśnienie w układzie może wynosić zero lub utrzymywać się na względnie stabilnym poziomie. W takim przypadku element separujący wewnątrz akumulatora hydraulicznego znajduje się w stałym położeniu, a między gazem a płynem hydraulicznym panuje równowaga. Płyn hydrauliczny nie przepływa do ani z akumulatora, a akumulator nie bierze udziału w działaniu systemu. Położenie elementu separującego zmieni się tylko wtedy, gdy zmieni się ciśnienie w układzie.

Faza wzrostu ciśnienia i ładowania akumulatora

Gdy ciśnienie w układzie wzrasta (np. w wyniku ruchu siłownika, zmiany położenia zaworu lub pracy pompy hydraulicznej), płyn hydrauliczny dostaje się do akumulatora.

1. Wzrost ciśnienia w układzie: Ciśnienie jest przesyłane rurami do strony olejowej akumulatora.
2. Ruch separatora i sprężanie gazu: Gdy ciśnienie w układzie jest wyższe niż ciśnienie gazu w akumulatorze (P1 > P0), płyn hydrauliczny jest wtłaczany do akumulatora. Powoduje to przesunięcie elementu separującego w stronę gazu i jego sprężenie. Gaz działa jak sprężyna, magazynując energię.
3. Osiągnięcie nowej równowagi ciśnień: W miarę sprężania gazu, ciśnienie wewnątrz akumulatora stale rośnie. Gdy ciśnienie to zbliża się do ciśnienia w układzie, przepływ płynu zwalnia, a następnie zatrzymuje się, a akumulator osiąga nowy stan równowagi.

W tym momencie akumulator pozostaje nieruchomy; element separujący poruszy się ponownie dopiero po zmianie ciśnienia w układzie.

Faza stabilizacji ciśnienia w układzie

Jeśli ciśnienie w układzie hydraulicznym pozostaje niezmienne, akumulator również pozostaje w tym samym stanie. Element separujący znajduje się w stałym położeniu, a ciecz nie wpływa już ani nie wypływa z akumulatora. Oznacza to, że układ i akumulator znajdują się pod stałym ciśnieniem, a różnica ciśnień zanika, co powoduje, że element separujący przestaje się poruszać. Akumulator hydrauliczny nie jest urządzeniem zapewniającym stały dopływ oleju; działa na zasadzie różnicy ciśnień.

Faza spadku ciśnienia i rozładowywania akumulatora

Gdy ciśnienie w układzie spada lub gdy obwód będzie potrzebował większego przepływu cieczy w krótkim czasie, ciśnienie w akumulatorze spadnie poniżej ciśnienia w układzie. Spowoduje to, że akumulator zacznie reagować na zmianę ustawienia.

1. Powstaje różnica ciśnień: Wraz ze spadkiem ciśnienia w układzie, ciśnienie wewnątrz akumulatora staje się wyższe.
2. Rozprężanie gazu i ruch separatora: Różnica ciśnień powoduje rozprężanie się gazu wewnątrz akumulatora, a następnie wypycha element separujący w kierunku strony oleju.
3. Powrót oleju i nowa równowaga: Ruch elementu rozdzielającego powoduje przepływ cieczy z akumulatora z powrotem do układu hydraulicznego. Wraz z uwalnianiem cieczy, ciśnienie wewnętrzne akumulatora stopniowo spada. Proces uwalniania cieczy zatrzymuje się, gdy ciśnienie wyrówna się z ciśnieniem w układzie lub gdy element rozdzielający powróci do pozycji, na którą działa ciśnienie wstępne.

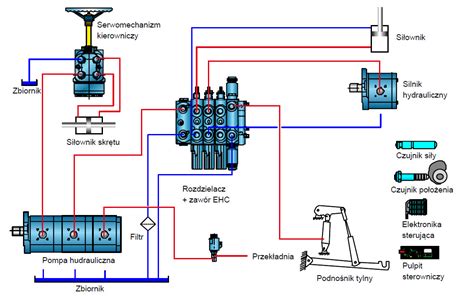

Współpraca akumulatora z innymi elementami układu

W układzie hydraulicznym akumulator hydrauliczny nie kontroluje ani nie reguluje ciśnienia bezpośrednio, jak pompa hydrauliczna czy zawór bezpieczeństwa. Jego rola polega na kontroli ciśnienia poprzez pobieranie lub uwalnianie oleju, co wpływa na reakcję pompy hydraulicznej i zaworu bezpieczeństwa podczas procesów przejściowych. Szybkie zmiany ciśnienia mogą prowadzić do zbyt szybkiego otwarcia zaworu bezpieczeństwa lub opóźnienia w reakcji pompy. Akumulator wpływa jedynie na dynamikę zmiany ciśnienia, a nie na jego końcowy poziom.

Zastosowanie akumulatorów hydraulicznych

Akumulatory hydrauliczne są wszechstronnym elementem wielu systemów technologicznych, zapewniając stabilność, efektywność energetyczną oraz bezpieczeństwo. Są niezbędne wszędzie tam, gdzie występuje okresowe zapotrzebowanie na energię hydrauliczną, chwilowe szczyty poboru energii, potrzeba tłumienia drgań, kompensacji przecieków lub amortyzacji wstrząsów.

Typowe zastosowania w systemach przemysłowych

• System prasy hydraulicznej: Utrzymują stałe ciśnienie, gromadzą nadmiar oleju, zapobiegając częstemu włączaniu i wyłączaniu pompy, oraz szybko uwalniają zgromadzony olej, zapewniając duży przepływ przy zmiennym zapotrzebowaniu.
• Sprzęt budowlany (np. koparki, ładowarki): Zmniejszają obciążenie pompy hydraulicznej, oszczędzają energię, wchłaniają nadmiar płynu i uwalniają go, gdy ciśnienie spada, zapobiegając uszkodzeniu urządzenia. Odpowiadają za amortyzację wstrząsów.
• System sterowania turbiną wiatrową: Sterują kątami odchylenia i pochylenia, reagując na zmienną prędkość wiatru i obciążenia. Stabilizują ciśnienie, szybko uwalniają płyn, zapewniając duży przepływ w krótkim czasie.
• System sterowania statkiem: Zapewniają płynny obrót urządzenia sterowego, utrzymują stałe ciśnienie, zapobiegając uszkodzeniom. Szybko dostarczają dodatkowy przepływ, umożliwiając szybkie zmiany kursu.
• Maszyny rolnicze (ciągniki, opryskiwacze, ładowacze HDS): Stabilizują osprzęt, wspomagają układy hamulcowe, amortyzują kabiny ciągników, zasilają dodatkowe funkcje.
• Inne zastosowania: Wtryskarki, systemy podnoszenia, układy wywrotu przyczep, betoniarki, obrabiarki do metalu (frezarki, gilotyny, prasy), elektrownie wodne, układy hamulcowe i zawieszenia pojazdów.

Kluczowe aspekty doboru i konserwacji

Dobór odpowiedniego akumulatora hydraulicznego wymaga uwzględnienia wielu czynników, takich jak: wymagana pojemność, maksymalne ciśnienie robocze, temperatura pracy, typ cieczy hydraulicznej, pozycja montażu, stopień sprężania oraz dynamika układu. Zawsze należy sprawdzać specyfikacje producenta (np. Bosch Rexroth, ORSTA, FOX) i korzystać z zalecanego typu oleju hydraulicznego, najlepiej na bazie mineralnej.

Kontrola i napełnianie azotem

Prawidłowe ciśnienie wstępne azotu jest kluczowe dla efektywnej pracy hydroakumulatora i jego żywotności. Należy je regularnie sprawdzać (zaleca się co 3 do 6 miesięcy) przy użyciu specjalistycznego zestawu napełniającego z manometrem i reduktorem ciśnienia. Do napełniania akumulatorów hydraulicznych należy używać wyłącznie czystego azotu. Nigdy nie wolno używać sprężonego powietrza ze względu na ryzyko wybuchu i utleniania oleju hydraulicznego. Azot jest gazem obojętnym, który nie reaguje z olejem, zapobiegając korozji i degradacji. W przypadku spadku ciśnienia azotu, należy najpierw sprawdzić szczelność układu gazowego i po usunięciu usterki ponownie napełnić akumulator.

Typowe sygnały awarii i konserwacja

Najczęstszym objawem uszkodzenia akumulatora hydraulicznego będzie brak amortyzacji podczas pracy maszyny lub jazdy, niestabilne ciśnienie oraz drgania w układzie. Przyczyny to m.in.: pęknięcie membrany lub pęcherza, utknięcie tłoka, odkształcenie pęcherza, zużycie uszczelnień. Konserwacja hydroakumulatorów obejmuje regularne przeglądy, sprawdzanie szczelności zaworów gazowych oraz kontrolę stanu membrany lub pęcherza. Dostępne są części zamienne, takie jak przepony/membrany i zaworki ciśnieniowe. W przypadku uszkodzenia separatora, samo nabicie azotem pomoże na chwilę albo wcale. Regeneracja (wymiana pęcherza/membrany) ma sens, jeśli korpus jest w dobrym stanie.
