Użytkownicy koparek JCB często zgłaszają problemy z wydajnością układu hydraulicznego, które mogą być związane z szeregiem komponentów, w tym z akumulatorem hydraulicznym. Artykuł przedstawia typowe objawy awarii, metody diagnostyki oraz szczegółowe informacje dotyczące akumulatorów membranowych stosowanych w maszynach JCB.
Symptomy Problemów Hydraulicznych w Koparkach JCB

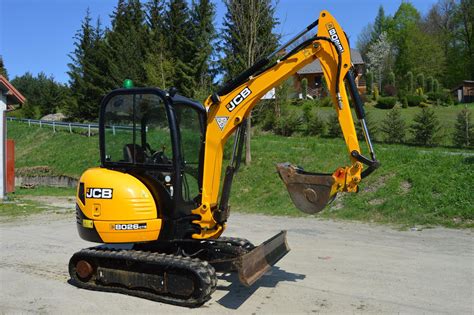

Koparki JCB, takie jak 8025, 8014 czy 803 Super, mogą wykazywać szereg problemów hydraulicznych. Jeden z użytkowników zgłosił problem z koparką, w której kończyła się już pompa hydrauliczna. Koparka była bardzo słaba, nie miała siły podnieść się nawet o centymetr, a po nagrzaniu traciła wszelkie funkcje. Na zimnym silniku jest lepiej - koparka na pługu podnosi się na łyżce również, ale chcąc ją podnieść (dając prawy joystick do siebie) łyżka dochodzi do gruntu, a koparka się nie dźwignie. Jednakże, jak poruszam lekko lewym joystickiem, koparka dostaje "kopa" i podnosi się do góry bez problemu.
Po nagrzaniu, wszystkie funkcje słabną i maszyna staje się powolna, wymagając gazu na maksimum, a problem pozostaje ten sam. Użytkownik zauważył również, że jeden przewód idący z pompy (sekcja nr 2) do dużego rozdzielacza wibruje i "brzęczy" cały czas.
Inny problem dotyczył koparki 8014, która wolno podnosiła ramię główne i wolno opadała, a także wolno zamykała i otwierała łyżkę, będąc przy tym słaba. Wysięgnik działał podobnie. Interesujące jest, że gdy dołoży się na joysticku funkcję obrotu, wszystko działa dobrze, funkcje działają szybko i maszyna jest silna.
Diagnostyka i Potencjalne Przyczyny Awarii
W celu zdiagnozowania problemów hydraulicznych, użytkownicy często stosują różne manometry do sprawdzania ciśnienia.
Pompa Hydrauliczna i Ciśnienie
Zostały wykonane pomiary ciśnienia na pompie hydraulicznej. Na jednej sekcji, odpowiedzialnej za obrót, odnotowano 160 bar (mniejsza od silnika), środkowa sekcja miała 220 bar, a trzecia sekcja, przy pełnym gazie, również osiągała 220 bar. Jednakże, gdy gaz został zmniejszony do połowy, ciśnienie spadało do około 100 bar, a na wolnych obrotach wynosiło zaledwie 30 bar. Zegar pozostawiono na trójniku tej pompy do dalszej obserwacji. Po dołożeniu funkcji obrotu, ciśnienia nagle podnosiły się i wszystko ruszało. Pomimo, że wysięgnik miał ciśnienie na pompie 220 bar, rozkładanie i składanie było wolne i słabe. Jeden z użytkowników podejrzewa, że jego rozdzielacz jest pęknięty, planując podmienić pompy, gdyż posiada inne.
Rozdzielacz Główny i Zawory
Wskazano na konieczność sprawdzenia sprawności zamków hydraulicznych znajdujących się przy siłownikach (jeśli są) oraz zaworów przelewowych na danych sekcjach, które nie działają. Istnieje możliwość, że opiłek podszedł pod zawór przelewowy i jest on zacięty w pozycji otwartej lub półotwartej, co mogłoby powodować, że pomiary ciśnienia pokazywały "głupoty", a przewody wibrowały. Zlokalizowano również dwie szybkozłączki do pomiaru ciśnienia na małym bocznym rozdzielaczu.
Film instruktażowy - Zawór równoważący R206C
Zaworki i Sterowanie
W komorze silnika, po lewej stronie za pompą hydrauliczną, znajdują się dwie cewki/elektrozawory. Wspomniano o "kostkach" - dwie z elektrozaworami i jedna bez, znajdująca się pod kabiną i przykręcona do niej, która prawdopodobnie redukuje ciśnienie na joysticki. Zwrócono uwagę na zaworki, gdzie jeden użytkownik dorabiał nowy zaworek o stożkowym kształcie końcówki, ponieważ wewnętrzny gwint serwa z gniazdem był wyrwany, a oryginalne gniazda były stożkowe.
Rola i Znaczenie Akumulatora Hydraulicznego
Pojawiło się pytanie, czy problem z wydajnością koparki może być winą akumulatora hydraulicznego. Akumulator hydrauliczny to urządzenie zdolne do magazynowania energii płynu hydraulicznego pod ciśnieniem. W układach hydraulicznych pełni rolę stabilizatora ciśnienia, amortyzatora pulsacji, a także rezerwuaru energii, wspomagającego pracę pompy podczas krótkotrwałego zwiększonego zapotrzebowania na moc.
Akumulatory Membranowe JCB - Specyfikacje i Modele
Akumulatory membranowe są stosowane w różnych modelach maszyn JCB, w tym w: 8056, 8060, 8052, 8080, 803 SUPER, 802.7 SUPER, 804 SUPER, 803 SUPER, 803 PLUS.
- Wszystkie oferowane akumulatory, w odróżnieniu od tych sprzedawanych przez konkurencję, posiadają dużo wyższy zakres temperatury pracy: -40°C / +120°C (dzięki zastosowaniu tak zwanych membran ECO).
- Standardowa membrana, stosowana w większości akumulatorów hydraulicznych dostępnych na rynku, to membrana NBR, której zakres temperatury pracy jest znacznie niższy i wynosi zaledwie -15°C / +80°C.
- Wszystkie akumulatory hydrauliczne są naładowane, a wartość ładowania jest zgodna z wytycznymi producenta.
- Akumulatory są testowane pod względem szczelności poprzez wcześniejsze podłączenie ich do układu hydraulicznego.
- Dostępny jest szeroki wybór akumulatorów hydraulicznych, zróżnicowanych pod względem pojemności (od 0,07 L do 1 L) oraz wartości naładowania (określonej przez producenta).
UWAGA! Akumulator hydrauliczny to bardzo niebezpieczne urządzenie - występuje tu gaz sprężony do bardzo wysokiego ciśnienia, co wymaga ostrożności podczas obsługi.
