Alternator w ciągniku: diagnostyka, montaż i działanie

Problemy z układem ładowania w ciągnikach rolniczych, takich jak Ursus C-330, są dość często spotykane. Awaria alternatora, regulatora napięcia czy przekaźnika kontrolki ładowania może prowadzić do unieruchomienia maszyny lub skrócenia żywotności akumulatora. Niniejsza artykuł ma na celu wyjaśnienie podstaw działania, diagnostyki oraz montażu alternatora, bazując na doświadczeniach użytkowników.

Podstawy działania alternatora i prądnicy

Zarówno prądnice, jak i alternatory pełnią kluczową funkcję w układzie elektrycznym ciągnika: mają za zadanie doładowywać akumulatory podczas pracy maszyny. W starszych modelach Ursusa, takich jak C-330 czy C-360, oryginalnie montowano prądnice, które można spotkać do dzisiaj. Brak doładowania akumulatora powoduje skrócenie jego żywotności nawet o 50%.

Czym różni się prądnica od alternatora?

Zarówno prądnica, jak i alternator są urządzeniami, które przekształcają energię mechaniczną w energię elektryczną.

• Prądnica to generator prądu stałego. Wytwarzany jest w niej prąd dzięki indukcji elektromagnetycznej, a do jej działania niezbędny jest oddzielny regulator napięcia.
• Alternator to urządzenie prądu przemiennego - prąd wytwarza się w nieruchomych uzwojeniach stojana. W alternatorze regulator napięcia jest zazwyczaj wbudowany, co eliminuje potrzebę stosowania zewnętrznego regulatora po prądnicy. Alternator jest znacznie wydajniejszym urządzeniem i bardziej niezawodnym niż prądnica.

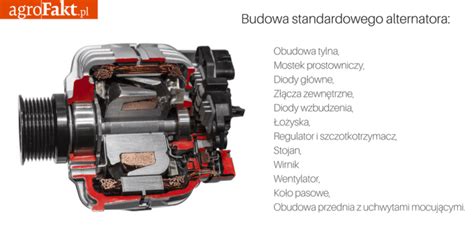

Budowa alternatora

W alternatorze główne uzwojenia znajdują się w stojanie, a nie w wirniku. Takie rozwiązanie zwalnia z potrzeby zastosowania komutatora. Ponieważ akumulator wymaga ładowania prądem stałym, alternator wyposażony jest w prostownik na diodach krzemowych. Zawiera również wbudowany regulator napięcia.

Diagnostyka i sprawdzanie alternatora oraz regulatora

W przypadku problemów z ładowaniem, na przykład w ciągniku Ursus C-330, gdzie alternator i regulator pochodzą z dużego Fiata, kluczowe jest sprawdzenie wszystkich elementów układu.

Sprawdzanie regulatora napięcia i przekaźnika

Aby sprawdzić, czy regulator napięcia jest sprawny oraz czy przekaźnik kontrolki ładowania działa poprawnie, należy zweryfikować połączenia i parametry:

• Do zacisku 15 regulatora powinno dochodzić napięcie od bezpiecznika po zapłonie.
• Zacisk 67 regulatora należy podłączyć do zacisku 67 alternatora (to jest zacisk przy szczotkach).
• Przekaźnik kontrolki ładowania ma zazwyczaj dwa zaciski blisko siebie w jednej linii: jeden to masa (często biały przewód), a drugi powinien być podłączony do złącza zaraz obok szczotek, które wychodzi ze stojana i daje napięcie, gdy alternator ładuje.

W przypadku przekaźnika, zaciski 87 i 30/51 powinny być zwarte, a oporność mierzona na zaciskach 85 i 86 powinna wynosić około 29Ω. Zaciski 87 i 30/51 powinny się otworzyć przy podłączeniu napięcia do zacisków 85 i 86.

Diagnostyka alternatora i uzwojeń

Jeśli problem z ładowaniem nadal występuje, należy przeprowadzić diagnostykę samego alternatora. Alternator, jeśli jest to komplet z regulatorem i przekaźnikiem kontrolki, jest zazwyczaj 6-diodowy (może być również 9-diodowy).

Metody sprawdzania alternatora:

• Sprawdzenie diod: Aby sprawdzić, ile diod ma alternator, należy wyjąć szczotkotrzymacz i zobaczyć, gdzie idzie kabelek od złącza w plastiku. Jeśli do stojana, to jest to alternator 6-diodowy. Diody należy pomierzyć, ale nie multimetrem, lecz odpowiednim testerem.
• Sprawdzenie stojana: Możliwe jest uszkodzenie stojana, na przykład poprzez pęknięcie uzwojeń. Stojan należy pomierzyć, aby sprawdzić, czy nie ma przebić izolacji. Uszkodzony stojan często nadaje się tylko do wymiany lub przezwojenia.
• Testowanie bez wyciągania: Niektórzy sugerują, że podanie prądu pod zacisk 67 alternatora może spowodować ładowanie ponad 16V, co pozwoliłoby szybko sprawdzić alternator bez wyciągania. Należy jednak pamiętać, że takie działanie bez ograniczonego napięcia może być ryzykowne i może doprowadzić do uszkodzenia akumulatorów lub innych elementów układu elektrycznego. Jeżeli już konieczne jest przeprowadzenie takiego testu, zaleca się włączenie żarówki w szereg.
• Samowzbudzenie: Alternator może być samowzbudny, na przykład dzięki magnesom trwałym w wirniku, które pozwalają na wzbudzenie, gdy cewka wzbudzająca wytwarza jeszcze zbyt słabe pole magnetyczne. W innych konstrukcjach do inicjacji wzbudzenia wystarczy pozostałość magnetyczna oraz prąd 0,1-0,2 A z kontrolki ładowania podawany do regulatora.

W przypadku problemów z alternatorem o nietypowej konstrukcji, na przykład pięciofazowym, uszkodzenie uzwojeń stojana jest częstym problemem, który może prowadzić do falowania obrotomierza, jeśli sygnał dla niego jest pobierany z jednej z faz alternatora.

Montaż alternatora w ciągnikach Ursus C-330 i C-360

Przejście z prądnicy na alternator w ciągnikach Ursus C-330 i C-360 to popularna modernizacja, która zwiększa wydajność układu ładowania.

Demontaż prądnicy i przygotowanie do montażu alternatora

Przed montażem alternatora należy usunąć starą prądnicę i jej osprzęt:

1. Odkręcić 3 przewody z prądnicy.
2. Poluzować napinacz paska.
3. Zdjąć pasek z kółka pasowego prądnicy.
4. Odkręcić dwie śruby mocujące prądnicę.

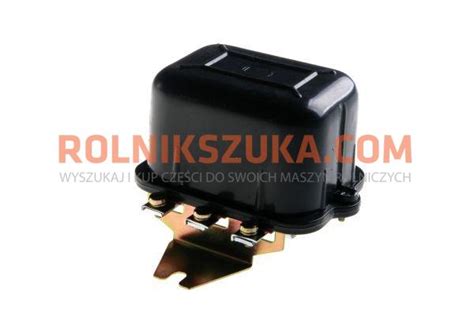

5. Zdemontować cały regulator napięcia, który zazwyczaj znajduje się nad rozrusznikiem.
6. Usunąć niepotrzebne przewody elektryczne.

Procedura montażu alternatora

Montaż alternatora jest stosunkowo prosty:

1. Zamocować alternator na starym mocowaniu od prądnicy.
2. Zamontować pasek na kółko pasowe alternatora.
3. Odpowiednio napiąć pasek za pomocą napinacza.

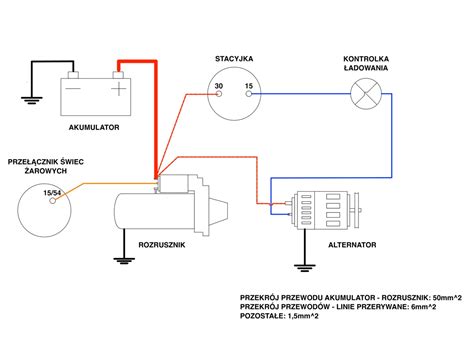

4. Podłączyć dwa przewody elektryczne: jeden do rozrusznika, drugi do kontrolki ładowania.

Po zamontowaniu nowego alternatora należy sprawdzić, czy działa on prawidłowo. Do tego celu potrzebny jest miernik prądu (woltomierz). Prawidłowe napięcie elektryczne powinno utrzymywać się w zakresie od 13,8V do 14,5V. Jeśli woltomierz pokazuje takie wartości, oznacza to, że układ działa poprawnie.

Wskazówki praktyczne dotyczące montażu i podłączenia

W przypadku montażu alternatora w ciągnikach Ursus C-330 i C-360, zaleca się stosowanie bezpieczników o wartości 80A przy wyjściu z alternatora, aby chronić układ przed przeciążeniem. Ze względu na wyższą moc alternatora w porównaniu do tradycyjnej prądnicy, stosowanie przewodów o większym przekroju (np. 16 mm²) zapewnia stabilną i wydajną pracę instalacji elektrycznej, minimalizując ryzyko przegrzania. Dodatkowo, ważne jest, aby dokładnie połączyć masę alternatora z korpusem silnika, co jest szczególnie istotne w starszych modelach ciągników, takich jak Ursus.

Zacisk śrubowy 30 alternatora powinien być podłączony na stałe do plusa akumulatora (tak jak do rozrusznika).

Koszty i dostępność alternatorów do Ursusów

W 2025 roku rynek oferuje nowe alternatory pasujące do Ursusa C-330 i C-360. Co ważne, dostępne są wersje "plug and play", które nie wymagają przeróbek. Producenci tacy jak Magneti Marelli wprowadzili wbudowane zabezpieczenia przeciwprzepięciowe. Coraz więcej rolników decyduje się na wymianę starej prądnicy, co jest częścią trendu modernizacji układów elektrycznych w starszych ciągnikach.

Przegląd cen i modeli

W 2025 roku ceny alternatorów do ciągników Ursus C-330 i C-360 są zróżnicowane:

• Alternatory do Ursusa C-330:
  • Modele o mocy 45A zaczynają się od 219,99 zł do 299 zł.
  • Alternator 14V, 45A można znaleźć za 219,99 zł.
  • Wzmocnione modele o mocy 72A kosztują średnio około 370 zł.
• Alternatory do Ursusa C-360:
  • Modele 45A zaczynają się od 199 zł.
  • Alternatory 50A kosztują średnio około 253,99 zł.
  • Modele 70A dostępne są w cenie około 280 zł.

Ceny mogą się różnić w zależności od producenta, parametrów alternatora oraz miejsca zakupu. Warto dokładnie porównać oferty, aby znaleźć najlepszą cenę i model dopasowany do danego ciągnika.

Wybór alternatora: nowy czy używany?

Koszt założenia nowego alternatora do Ursusa C-360 to kwota rzędu 200-500 zł, w zależności od miejsca zakupu. W skład zakupu wchodzi zazwyczaj alternator, śruba mocująca i przewód do rozrusznika. Niestety, przewodu do kontrolki producent często już nie oferuje. Możliwe jest również kupno alternatora używanego, np. ze starego Żuka, Poloneza czy Audi. W takim przypadku koszt to około 50-150 zł. Ważne jest, aby alternator miał odpowiednio dobraną moc w Amperach. Dla Ursusa C-360 zaleca się alternator 70A.
