Wprowadzenie do Wymiany Alternatora w Maszynach Komatsu

Zamiana prądnicy na alternator to popularna modyfikacja w starszych maszynach, a podłączenie alternatora, choć może wydawać się skomplikowane, jest zadaniem w zasięgu każdego majsterkowicza z podstawową wiedzą o elektryce samochodowej. Niezależnie od tego, czy wymieniasz stary, uszkodzony element, czy modernizujesz instalację w klasycznym ciągniku, zastępując prądnicę, kluczem do sukcesu jest zrozumienie kilku podstawowych zasad i postępowanie zgodnie z instrukcją.

W dyskusji poruszono temat wymiany prądnicy na alternator z wbudowanym regulatorem napięcia w koparce Komatsu PC12R-8. Użytkownik planuje podłączyć alternator 12 V o numerze 129150-77202, który posiada tylko dwa przewody, podczas gdy oryginalny regulator zewnętrzny ma siedem przewodów. Okazało się, że alternator ten jest w rzeczywistości dynamem bez wbudowanego regulatora, co wymaga stosowania zewnętrznego regulatora z prostownikiem. W związku z tym nie należy usuwać oryginalnego regulatora, lecz podłączyć nowy alternator zgodnie z istniejącym schematem, zastępując jedynie prądnicę. Oryginalny regulator ma 7 przewodów, z czego 6 idzie na zieloną wtyczkę, a jeden przewód żółty wychodzi osobno. Dodatkowo, na zdjęciu widoczny jest jakiś przekaźnik, którego funkcja wymaga dalszego wyjaśnienia.

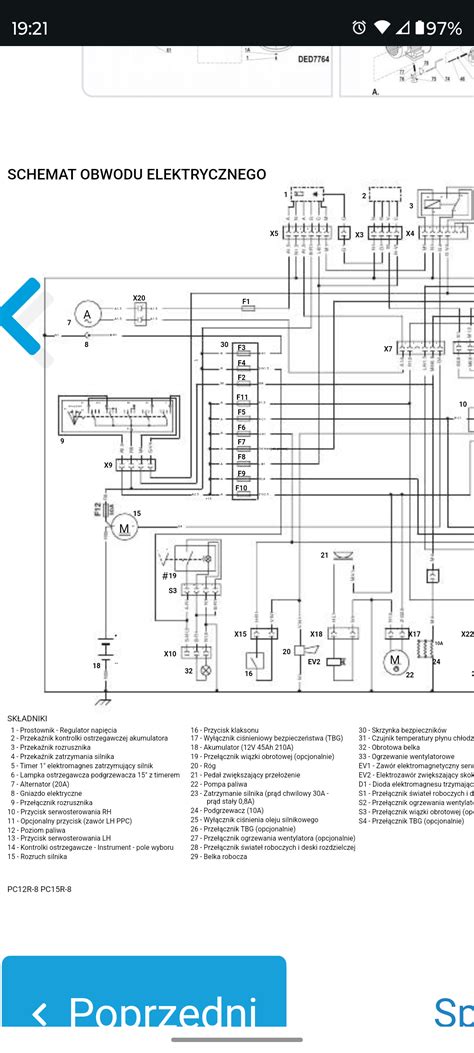

schemat połączenia dynamomaszyny 129150-77202 Komatsu PC12R-8 z zewnętrznym regulatorem i prostownikiem

Bezpieczeństwo Pracy z Instalacją Elektryczną

Instalacja elektryczna samochodu, mimo że pracuje na niskim napięciu (12 V), może być źródłem poważnych problemów, jeśli zignoruje się podstawowe zasady bezpieczeństwa. Z mojego doświadczenia wynika, że większość awarii elektroniki po amatorskich naprawach wynika właśnie z pominięcia kroku pierwszego.

Zawsze odłącz akumulator! To absolutna podstawa. Zanim dotkniesz jakiegokolwiek przewodu, odłącz ujemną (minusową) klemę akumulatora i odsuń ją na bok, aby przypadkowo nie dotknęła do słupka.
Unikaj zwarć: Uważaj, aby metalowe narzędzia nie dotknęły jednocześnie klemy dodatniej i metalowego elementu pojazdu (masy).
Sprawdź stan przewodów: Przed podłączeniem nowego alternatora dokładnie obejrzyj wszystkie przewody. Szukaj pęknięć izolacji, śladów przegrzania czy korozji na konektorach.
Nie pracuj w wilgotnym otoczeniu: Woda i elektryczność to niebezpieczne połączenie.

Budowa i Zasada Działania Alternatora

Aby świadomie podłączyć alternator, warto zrozumieć, jak on działa i jakie są jego najważniejsze elementy. Alternator to w uproszczeniu niewielka prądnica prądu przemiennego (AC), który następnie jest prostowany na prąd stały (DC) za pomocą wbudowanego mostka prostowniczego (zazwyczaj diodowego). Kluczowym elementem jest także regulator napięcia, który dba o to, by napięcie w instalacji pojazdu utrzymywało się na stałym, bezpiecznym poziomie (ok. 13,8 V a 14,5 V).

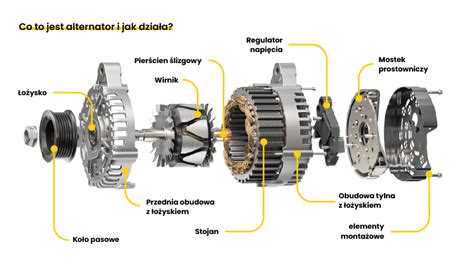

schemat budowy alternatora z opisem głównych elementów i przepływem prądu

Oznaczenia Zacisków Alternatora

Na obudowie alternatora znajdziesz kilka zacisków ze śrubami lub konektorami, które mają standardowe, międzynarodowe oznaczenia:

B+ (lub BAT): To główny, najgrubszy zacisk. Jest to wyjście prądowe alternatora, które należy połączyć grubym przewodem bezpośrednio z dodatnią klemą akumulatora (często połączenie jest realizowane przez rozrusznik). Przekrój przewodu łączącego zacisk B+ z akumulatorem zależy od mocy alternatora.
D+ (lub L, IG, 61): To zacisk obwodu wzbudzenia i kontrolki ładowania. Podaje się na niego napięcie „po stacyjce” przez żarówkę kontrolki na desce rozdzielczej. Gdy silnik nie pracuje (a zapłon jest włączony), prąd płynie z akumulatora, przez kontrolkę, do zacisku D+, powodując jej świecenie i wstępne magnesowanie wirnika (wzbudzenie).
W (lub P, R): To wyjście sygnału obrotów. Jest to nieregularny sygnał prądu przemiennego, pobierany bezpośrednio z jednej z faz uzwojenia stojana, jeszcze przed mostkiem prostowniczym. Używa się go do sterowania obrotomierzami, głównie w silnikach Diesla, które nie mają innego źródła sygnału o prędkości obrotowej.
Masa (GND, B-, E): Choć rzadko oznaczona osobnym zaciskiem, masa jest kluczowa. Prąd musi mieć drogę powrotną. Obudowa alternatora jest połączona z masą pojazdu poprzez metalowy wspornik mocujący do bloku silnika.

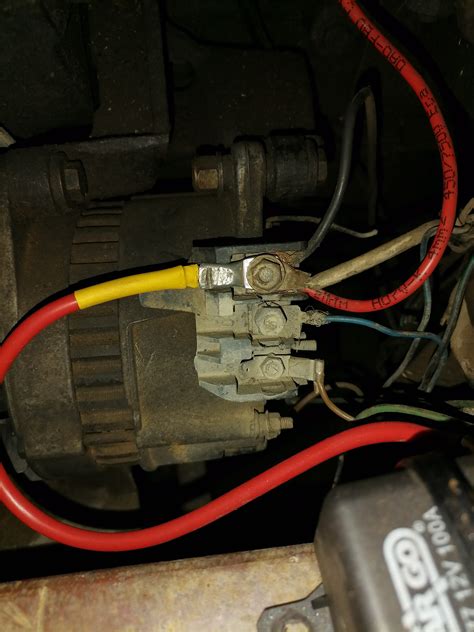

tabela lub grafika z oznaczeniami zacisków alternatora (B+, D+, W, Masa) i ich funkcjami

Alternator z Wbudowanym a Zewnętrznym Regulacją Napięcia

Współcześnie niemal wszystkie alternatory mają regulator napięcia wbudowany w swoją konstrukcję (najczęściej jest zintegrowany z uchwytem szczotek). W starszych pojazdach i maszynach rolniczych można spotkać alternator z zewnętrznym regulatorem napięcia. W takim przypadku schemat jest bardziej skomplikowany, ponieważ dochodzą dodatkowe połączenia między alternatorem a regulatorem. Typowe oznaczenia to DF (lub 67), które łączy regulator ze szczotkami alternatora. Alternator z wbudowanym regulatorem jest znacznie prostszy w podłączeniu - wymaga zazwyczaj tylko podpięcia przewodu B+ do akumulatora i D+ do kontrolki.

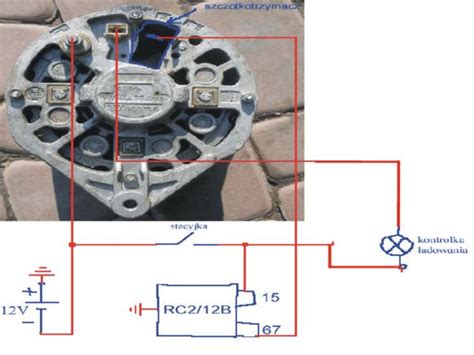

schemat porównujący podłączenie alternatora z regulatorem wbudowanym i zewnętrznym

Przygotowanie do Montażu Alternatora

Dobre przygotowanie to połowa sukcesu. Zanim odkręcisz pierwszą śrubę, upewnij się, że masz pod ręką wszystko, co będzie potrzebne. Pracuj na równej, stabilnej powierzchni. Jeśli pracujesz w garażu, zadbaj o dobre oświetlenie - latarka czołowa może okazać się nieocenionym pomocnikiem. Przed rozpoczęciem prac zrób kilka zdjęć starego alternatora i jego podłączeń.

Demontaż alternatora

Montaż Mechaniczny i Podłączenie Elektryczne

Zakładamy, że stary alternator został już zdemontowany. Teraz czas na montaż i podłączenie nowego. Zawsze najpierw montuj alternator mechanicznie, a następnie podłączaj przewody. Pracę z elektryką zaczynaj od najgrubszego przewodu B+, a kończ na masie.

Montaż Mechaniczny

Oczyść mocowania: Za pomocą szczotki drucianej dokładnie oczyść wsporniki na bloku silnika oraz na obudowie alternatora.
Przykręć alternator: Umieść alternator we wspornikach i wkręć śruby mocujące, ale na razie ich nie dokręcaj do końca.
Załóż pasek klinowy: Nałóż pasek na koło pasowe alternatora, koło pasowe wału korbowego i ewentualnie inne elementy (np. pompę wody).
Napnij pasek: Używając łomu lub dedykowanego klucza, odciągnij alternator od bloku silnika, napinając pasek. Prawidłowe napięcie jest kluczowe - zbyt luźny pasek będzie się ślizgał i piszczał, powodując niedostateczne ładowanie.

Podłączenie Elektryczne

Podłącz przewód B+: Nałóż końcówkę na śrubę B+, załóż podkładkę i solidnie dokręć nakrętkę. Dobre połączenie w tym miejscu jest krytyczne.
Podłącz do zacisku D+: W zależności od typu alternatora, przewód ten może być zakończony konektorem wsuwanym lub małym oczkiem pod nakrętkę. W praktyce, szczególnie przy modernizacji instalacji, często buduje się ten obwód od nowa. Aby zapewnić początkowe wzbudzenie, w niektórych alternatorach można na krótko podać napięcie na zacisk D+ przez żarówkę lub rezystor po uruchomieniu silnika.
Podłącz do zacisku W: Podłącz go do zacisku oznaczonego literą „W” jeśli jest używany do obrotomierza.

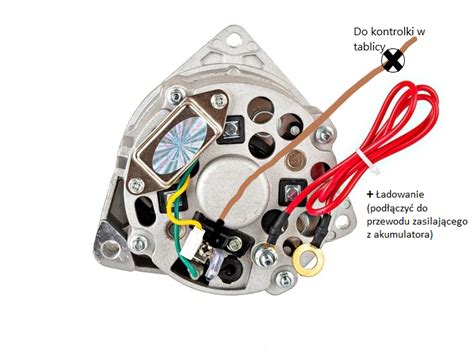

uproszczony schemat elektryczny podłączenia alternatora z zewnętrznym regulatorem

Testowanie i Weryfikacja Działania

Sprawdzenie Kontrolki Ładowania

Przekręć kluczyk: Przekręć kluczyk w stacyjce do pozycji zapłonu (bez uruchamiania silnika). Na desce rozdzielczej powinna zaświecić się czerwona kontrolka ładowania (ikona akumulatora).
Uruchom silnik: Odpal silnik i pozostaw go na wolnych obrotach. Kontrolka ładowania powinna natychmiast zgasnąć. Jeśli gaśnie dopiero po dodaniu gazu, może to świadczyć o zużytych szczotkach lub pierścieniach ślizgowych.

Pomiar Napięcia Ładowania

Zmierz napięcie spoczynkowe: Przy wyłączonym silniku, przyłóż sondy miernika do klem akumulatora (czerwoną do plusa, czarną do minusa).
Zmierz napięcie ładowania: Uruchom silnik i zwiększ obroty do około 2000 obr./min. Ponownie zmierz napięcie na klemach. Na pracującym silniku (na średnich obrotach) i przy włączonych odbiornikach (np. światłach), napięcie mierzone na klemach akumulatora powinno wynosić między 13,8 V a 14,5 V.
Test pod obciążeniem: Włącz maksymalną liczbę odbiorników prądu (światła drogowe, dmuchawę, ogrzewanie tylnej szyby). Napięcie może na chwilę spaść, ale powinno ustabilizować się na poziomie nie niższym niż 13,6 V.

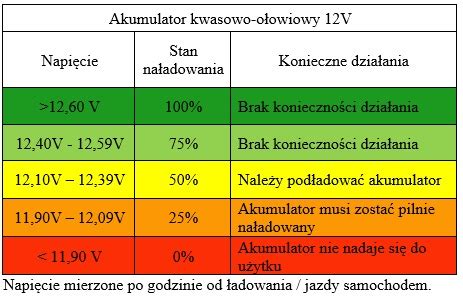

infografika prezentująca prawidłowe wartości napięcia ładowania akumulatora w zależności od obrotów i obciążenia

Rozwiązywanie Problemów z Ładowaniem

Nawet przy zachowaniu staranności, czasem coś może pójść nie tak.

Kontrolka ładowania nie świeci się po włączeniu zapłonu:
- Przyczyna: Najczęściej jest to przepalona żarówka kontrolki w desce rozdzielczej. W obwodzie wzbudzenia żarówka jest nie tylko wskaźnikiem, ale też częścią obwodu - bez niej alternator nie zacznie ładować.
Kontrolka ładowania świeci się podczas pracy silnika:
- Przyczyna: To klasyczny objaw braku ładowania. Sprawdź napięcie paska klinowego - jeśli się ślizga, alternator nie osiągnie odpowiednich obrotów.
Alternator ładuje zbyt niskim napięciem lub nie ładuje wcale:
- Przyczyna: Zazwyczaj wskazuje to na uszkodzenie jednej z diod w mostku prostowniczym alternatora. Jeśli jesteś pewien, że wszystkie przewody są podłączone zgodnie ze schematem, a napięcie ładowania wciąż jest na poziomie napięcia akumulatora (ok. 12,5 V), wykonaj poniższe kroki.
- Sprawdź masę: To najczęstszy i najłatwiejszy do przeoczenia błąd. Upewnij się, że obudowa alternatora ma solidny, metaliczny kontakt z blokiem silnika.
- Zweryfikuj wzbudzenie: Sprawdź, czy na przewodzie podłączonym do D+ pojawia się napięcie po włączeniu zapłonu.
- Uszkodzony alternator: Jeśli wszystkie połączenia są prawidłowe, a ładowania brak, najprawdopodobniej nowy alternator jest uszkodzony fabrycznie lub został uszkodzony podczas montażu.

Specyficzne Wyzwania w Komatsu: Podłączenie Obrotomierza

W przypadku koparko-ładowarek Komatsu użytkownicy często napotykają na problem z podłączeniem obrotomierza. Typowo schematy wskazują wyjście trzech przewodów z alternatora, z czego dwa idą do obrotomierza (często zacisk W). Jednakże, alternatory w Komatsu mogą mieć całkiem inne wyjścia niż na standardowym schemacie, na przykład oznaczenia IND, AUX i 6/7V.

Zgodnie z ogólną zasadą, zacisk W dostarcza nieregularny sygnał prądu przemiennego, jeszcze przed mostkiem prostowniczym, do sterowania obrotomierzami. Jeśli wyjścia IND i AUX na alternatorze wykazują napięcia ponad 14V po odpaleniu, najprawdopodobniej są to odpowiedniki zacisku D+ lub inne wyjścia prądu stałego po regulacji. Zacisk oznaczony jako 6/7V, choć nietypowy, może w niektórych konfiguracjach służyć jako wyjście sygnału obrotów (zacisk W), dostarczając sygnał AC o niższym napięciu.

Podsumowanie

Samodzielne podłączenie alternatora to satysfakcjonujące zadanie, które pozwala zaoszczędzić pieniądze i lepiej poznać swój pojazd. Kluczem jest cierpliwość, staranność i bezwzględne przestrzeganie zasad bezpieczeństwa. Pamiętaj, aby zawsze trzykrotnie sprawdzić każde połączenie, zanim podłączysz akumulator.
