Wielu właścicieli traktorków kosiarek zasilanych silnikiem spalinowym, które są uruchamiane kluczykiem, zastanawia się, czy ich urządzenia posiadają system ładowania akumulatora. Odpowiedź brzmi: tak, te pojazdy są wyposażone w elektryczny układ ładowania. System ten jest kluczowy, aby utrzymać odpowiedni poziom naładowania akumulatora podczas pracy silnika, zapewniając niezawodność i efektywność działania urządzenia.
Rola Alternatora w Układzie Elektrycznym Traktorka Kosiarki
Alternator odgrywa fundamentalną rolę w systemie ładowania akumulatora w kosiarkach traktorkach. To właśnie on generuje prąd, który jest niezbędny do ładowania akumulatora oraz zasilania innych urządzeń elektrycznych w traktorku, takich jak światła czy systemy sterujące. Bez sprawnego alternatora trudno byłoby wyobrazić sobie funkcjonowanie jakiegokolwiek traktora, ponieważ bardzo szybko doprowadziłby on do całkowitego unieruchomienia pojazdu.
Gdy silnik pracuje, alternator przekształca energię mechaniczną w energię elektryczną, co pozwala na stałe ładowanie akumulatora. Prąd generowany przez alternator nie tylko ładuje akumulator, ale również zasila inne komponenty elektryczne w traktorku. Prawidłowe ładowanie akumulatora w traktorkach kosiarach wymaga określonego napięcia, które jest kluczowe dla efektywności systemu.
SYSTEMY ŁADOWANIA MAŁYCH SILNIKÓW – WYJAŚNIENIE / JAK DZIAŁAJĄ I JAK DIAGNOZOWAĆ

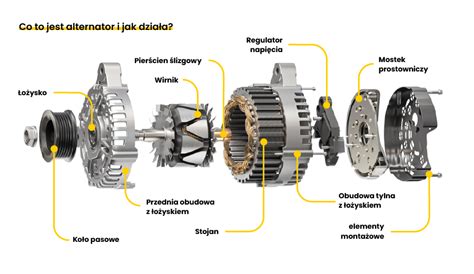

Budowa i Zasada Działania Alternatora
Alternator, czyli prądnica prądu przemiennego, pełni istotną funkcję w układzie elektrycznym pojazdu. Odpowiada za wytwarzanie energii niezbędnej do zasilania wszystkich systemów elektrycznych. Alternatory, które zastąpiły wcześniej używane prądnice, pozwoliły na uzyskanie większej wydajności oraz efektywnego ładowania akumulatora w szerokim zakresie obrotów.
Alternator to niewielkie urządzenie nieco przypominające wyglądem silnik elektryczny. Na jednym z jego boków znajduje się koło pasowe, na które nakładamy pasek przenoszący napęd z wału korbowego silnika spalinowego. Posiada on również wyprowadzenia, które umożliwiają podłączenie do instalacji elektrycznej. Zasada działania alternatora opiera się na zjawisku indukcji elektromagnetycznej. Wirnik generuje prąd stały, który jest zamieniany na prąd przemienny w stojanie. Następnie uzyskuje się prąd stały, którego wartość jest kontrolowana przez regulator napięcia. Umożliwia to prawidłowe funkcjonowanie instalacji elektrycznej pojazdu.
Chłodzenie i Bezpieczeństwo
Dla zapewnienia prawidłowej pracy alternatora istotne jest utrzymywanie go w czystości oraz zadbanie o skuteczne chłodzenie. W trakcie działania urządzenie to generuje znaczne ilości ciepła, dlatego niezbędna staje się odpowiednia cyrkulacja powietrza, za którą odpowiada wbudowany wentylator. Zbyt wysoka temperatura może prowadzić do uszkodzeń, dlatego nie można dopuszczać do przegrzewania elementów. W czasie pracy alternatora nie wolno go odłączać od akumulatora, ponieważ może to doprowadzić do poważnych zakłóceń w instalacji elektrycznej.
Typy Systemów Ładowania i Akumulatorów
W traktorkach kosiarzach stosuje się różne typy systemów ładowania. Niektóre z nich wykorzystują wyłącznie diodę prostowniczą do przekształcania prądu zmiennego na stały, co jest typowe dla tańszych modeli. Bardziej zaawansowane systemy zawierają regulator napięcia, który precyzyjniej kontroluje proces ładowania. Warto wiedzieć, że w niektórych pojazdach tego typu bywa, że światła są zasilane prądem przemiennym wprost z alternatora, a akumulator nie ma układu ładowania w ogóle.
Akumulatory Stosowane w Traktorkach Kosiarkach
W kosiarkach traktorkach stosuje się różne typy akumulatorów, z których każdy ma swoje unikalne właściwości i zalety. Najpopularniejsze są akumulatory kwasowo-ołowiowe, które charakteryzują się dużą wydajnością oraz przystępną ceną. Innym typem akumulatorów są akumulatory żelowe (w tym AGM), które oferują szereg korzyści, takich jak większa odporność na wibracje i lepsza wydajność w ekstremalnych warunkach. Akumulatory żelowe są również bardziej bezpieczne, ponieważ nie zawierają ciekłego elektrolitu, co minimalizuje ryzyko wycieków. Akumulatory AGM oraz żelowe są doskonałym wyborem, ponieważ oferują lepszą wydajność i odporność na ekstremalne warunki.
Wymagane Napięcie Ładowania
Napięcie ładowania alternatora jest kluczowe dla prawidłowej pracy akumulatora. Zazwyczaj napięcie ładowania powinno wynosić w przedziale 13,8-14,4 V lub 13,9-14,5 V na obrotach roboczych silnika. Dla akumulatorów żelowych napięcie ładowania może być nieco niższe, na przykład 13,8 V. Zawsze sprawdzaj specyfikacje producenta akumulatora, aby upewnić się, że napięcie ładowania jest zgodne z wymaganiami.
Najczęstsze Problemy z Alternatorem i Układem Ładowania
Budowa alternatora sprawia, że jest on jednym z mniej awaryjnych podzespołów w traktorze. Jednak może zdarzyć się sytuacja, gdy jakiś element zawiedzie. Efektem będzie nieprawidłowe napięcie ładowania albo całkowity jego brak, co szybko odczujemy poprzez coraz mniejszą ilość energii w akumulatorze. Rozrusznik będzie pracował coraz wolniej, aż w końcu nie będziemy w stanie w ogóle uruchomić silnika.
Objawy Problemów z Ładowaniem
- Brak ładowania lub niedoładowywanie akumulatora: Napięcie na akumulatorze nie wzrasta po odpaleniu silnika, a po kilku godzinach pracy akumulator pada. Na wolnych obrotach światła przygasają, ponieważ pobierają prąd z akumulatora, a alternator daje za mało.
- Zbyt wysokie napięcie ładowania: Regulator napięcia może dawać zbyt duże napięcie (np. około 17V), co może prowadzić do uszkodzenia akumulatora i innych komponentów elektrycznych.
- Pobór prądu na postoju (prąd spoczynkowy): Po wymianie regulatora napięcia może wystąpić niepożądany pobór prądu z akumulatora na postoju (np. około 15mA), co skutkuje jego rozładowaniem.
- Niestabilne napięcie w instalacji: Mruganie świateł, a także lekko żarząca się lampka ładowania, mogą świadczyć o awarii mostka prostowniczego lub uszkodzeniu diod prostowniczych.
- Całkowity brak ładowania: Po odłączeniu kabli od samochodu, traktorek gaśnie, co wskazuje na brak ładowania z własnego układu.
Diagnostyka i Testowanie Alternatora
W przypadku problemów z ładowaniem akumulatora konieczne jest przeprowadzenie diagnostyki alternatora.
Prosty Test Alternatora
Aby wykonać najprostszy test alternatora, wystarczy włączyć reflektory w kosiarce lub innym urządzeniu zasilanym energią elektryczną. Następnie wyłącz silnik. Jeśli światła przygasną, alternator działa. Jeśli nie, to nie działa.
Test Multimetrem
Jeśli prosty test nie jest możliwy lub niewystarczający, należy wykonać pomiary multimetrem:
- Sprawdzenie napięcia zmiennego z "prądnicy": Sprawdź, czy z "prądnicy" na kabelku od ładowania jest napięcie zmienne i w jakiej wysokości (ok. 16 czy ok. 30 V), ponieważ od tego zależy, jaki układ prostujący jest stosowany.
- Podłączenie multimetru: Podłącz multitester do silnika w zależności od typu alternatora. Można to określić na podstawie koloru przewodów - wolty prądu przemiennego lub ampery prądu stałego. Przewody te rozciągają się pod obudową dmuchawy i są podłączone do stojana.
- Ustawienie multimetru: Ustaw pokrętło multimetru w położeniu AC VOLTS lub DC AMPS.
- Podłączenie przewodów pomiarowych: Podłącz czarny przewód multimetru do gniazda COM testera. W przypadku napięcia AC VOLTS, podłącz drugi koniec do masy, takiej jak śruba silnika lub żebro cylindra. W przypadku prądu stałego AMPS podłącz drugi koniec do dodatniego bieguna akumulatora. Akumulator musi być uziemiony do ramy wyposażenia bloku silnika, aby utworzyć kompletny obwód. Podłącz czerwony przewód testera wielofunkcyjnego do gniazda testera (oznaczonego AC VOLTS lub AMPS) i do odpowiedniego przewodu wyjściowego stojana.
- Testowanie przy pracy silnika: Uruchom silnik i pozwól mu pracować przez kilka minut, aby osiągnął temperaturę roboczą. Za pomocą obrotomierza ustaw prędkość testową silnika i sprawdź odczyt na multimetrze. O ile nie określono inaczej, wszystkie testy należy przeprowadzać przy silniku pracującym z prędkością 3600 obr./min. Porównaj odczyt multimetru z zalecanym napięciem (w amperach lub woltach) podanym w specyfikacji alternatora lub instrukcji obsługi urządzenia.
- Interpretacja wyników: Jeśli wyniki nie są zgodne ze specyfikacjami, konieczna będzie wymiana stojana alternatora w przypadku alternatorów AC VOLT. W przypadku alternatorów DC Amp konieczna może być wymiana stojana, diody lub regulatora.
Sprawdzanie Komponentów
W przypadku nieprawidłowości w działaniu sprawdzany jest stan elementów eksploatacyjnych. Na początku weryfikuje się stan szczotkotrzymacza, zazwyczaj zintegrowanego z regulatorem napięcia. Brak ładowania może wynikać z zużycia szczotek lub zakłóceń w ich pracy. Dodatkowo ocenia się kondycję sprężyn odpowiedzialnych za dociskanie szczotek, ponieważ utrata elastyczności tych elementów może wpływać na działanie całego układu. Jeżeli napięcie jest prawidłowe, a mimo to nie dochodzi do wytwarzania energii, możliwe jest, że doszło do uszkodzenia jakiegoś elementu wewnątrz alternatora.
Problematyczny bywa również regulator napięcia, który jest niewielkim podzespołem zamontowanym na zewnętrznej stronie alternatora, co pozwala na jego łatwą i szybką wymianę. Zużywającym się elementem są grafitowe szczotki, a uszkodzeniu może ulec również tranzystor sterujący tzw. napięciem wzbudzenia. Uszkodzeniu ulegają czasami także diody prostownicze. Ładowanie może nadal być realizowane, jednak zauważymy niestabilność napięcia w instalacji.

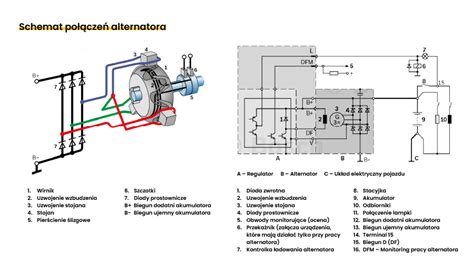

Podłączenie Alternatora w Traktorku Kosiarce
Po zamontowaniu dodatkowego alternatora w traktorku kosiarce lub w przypadku renowacji, ważne jest prawidłowe podłączenie. Z alternatora zazwyczaj wychodzą dwa kable: żółty (prawdopodobnie prąd przemienny) i czerwony (DC output). Czerwony przewód idzie bezpośrednio do akumulatora i odpowiada on za jego ładowanie.
Czerwony kabel powinien być podłączony przez bezpiecznik do solenoidu, a następnie do akumulatora, co umożliwia ładowanie. W układzie często znajduje się również dioda prostownicza na czerwonym przewodzie, która może być uszkodzona i przerywać ciągłość obwodu. W takiej sytuacji, diodę należy wymienić. Zalecane jest zastosowanie diody prostowniczej o prądzie co najmniej 7A i napięciu powyżej 50V (np. 10A, 1000V). Masy mogą być wspólne.
Po wymianie diody ładowanie działa poprawnie, z napięciem około 13,6 V za diodą i 13 V przy akumulatorze przy normalnych obrotach silnika (około 3200 obr./min). Spadki napięcia są naturalne i zależą od obrotów oraz instalacji elektrycznej, ale powinny zapewniać efektywne ładowanie akumulatora.
Konserwacja Akumulatora i Bezpieczeństwo
Aby zapewnić długotrwałą wydajność akumulatora w traktorku kosiarce, ważne jest przestrzeganie kilku praktycznych wskazówek dotyczących jego konserwacji. Regularne sprawdzanie poziomu naładowania akumulatora oraz czystości jego zacisków pomoże uniknąć problemów z rozruchem. Warto również pamiętać o przechowywaniu traktorka w suchym i chłodnym miejscu, co zapobiega nadmiernemu nagrzewaniu się akumulatora.
Regularne ładowanie akumulatora, zwłaszcza przed dłuższymi przerwami w użytkowaniu, pomoże utrzymać go w dobrym stanie. Pamiętaj, że odpowiednia konserwacja akumulatora nie tylko poprawia jego wydajność, ale także zwiększa bezpieczeństwo użytkowania traktorka. Niewłaściwe użytkowanie akumulatora i ładowarki może doprowadzić do wybuchu i poparzeń. Akumulatory należy serwisować w dobrze wentylowanym miejscu, z dala od płomieni, iskier i innych źródeł zapłonu. Nie przechylaj akumulatora ani nie zdejmuj korków odpowietrzających.
