Pompa paliwowa jest kluczowym elementem układu zasilania silników spalinowych, zarówno benzynowych, jak i wysokoprężnych. Jej głównym zadaniem jest transport paliwa ze zbiornika do silnika, zapewniając jego dopływ do komory spalania z odpowiednią wydajnością, co przekłada się na wysokie osiągi pojazdu przy jednoczesnej optymalizacji spalania. W kontekście jednostek morskich, takich jak Yanmar Marine, sprawność pompy paliwowej jest absolutnym fundamentem bezpieczeństwa i niezawodności podczas każdego rejsu.
Rola i rodzaje pomp paliwowych w układzie zasilania
Pompa paliwa to jeden z najważniejszych elementów układu paliwowego. Bez niej paliwo nie ma możliwości dotarcia do silnika, a mieszanka paliwowo-powietrzna nie zostanie prawidłowo przygotowana. W starszych konstrukcjach, do lat 90., stosowano mechaniczne pompy paliwa złożone z tłoka pracującego w cylindrze oraz membrany. Były one napędzane bezpośrednio przez silnik i tłoczyły paliwo w rytm jego pracy. Współczesne samochody wykorzystują natomiast elektryczne pompy paliwa, które dzielą się na dwa główne rodzaje: niskociśnieniowe i wysokociśnieniowe.
Niskociśnieniowe pompy paliwa
Niskociśnieniowe pompy paliwa to standard w każdym pojeździe spalinowym. Można wyróżnić dwa rodzaje:
- Pompy zatapialne (wewnątrzzbiornikowe): Są montowane w środku baku i zanurzone w paliwie. Jest to obecnie najpopularniejsze rozwiązanie ze względu na kilka zalet. Lokalizacja wewnątrz baku sprawia, że hałas pracującej pompy jest stłumiony, a paliwo, w którym jest zanurzona, zapewnia jej chłodzenie i smarowanie. W koszyku, w którym jest umieszczona pompa, znajduje się również filtr paliwa oraz potencjometr poziomu paliwa sczytujący pozycję pływaka. Aby w układzie paliwowym utrzymywane było stałe ciśnienie, elektryczna pompa paliwa wyposażona jest w zawór przelewowy, zapobiegający nadmiernemu wzrostowi, oraz zawór zwrotny, który zapobiega ściekaniu paliwa z powrotem do baku.
- Pompy liniowe (zewnętrzne): Rzadziej stosowane, znajdują się nad zbiornikiem paliwa, umieszczone przy przewodach paliwowych lub pod podłogą. Ich wadą jest większa podatność na wpływ czynników zewnętrznych oraz głośniejsza praca w porównaniu do pomp zatapialnych.

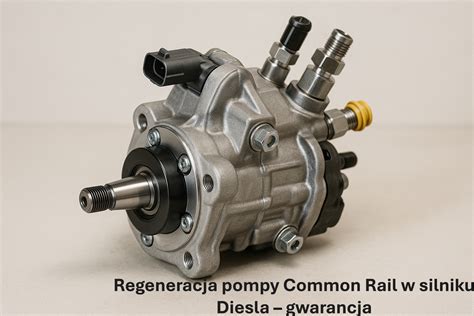

Wysokociśnieniowe pompy paliwa (pompy wtryskowe)
W silnikach wysokoprężnych (Diesel) oraz w jednostkach z bezpośrednim wtryskiem paliwa, występuje dodatkowa pompa wysokiego ciśnienia, nazywana zamiennie pompą wtryskową. Znajduje się ona pod pokrywą silnika, w okolicy wtryskiwaczy. Jej zadaniem jest zwiększenie ciśnienia paliwa bezpośrednio przed układem wtryskowym, aby jak najszybciej wtłoczyć dawkę paliwa do komór spalania, co pozwala uzyskać lepszą dynamikę oraz niższe spalanie. Pompy wysokociśnieniowe są napędzane przez wał rozrządu i stanowią element układu Common Rail. Ich konstrukcja jest znacznie bardziej złożona, z wieloma ruchomymi elementami i precyzyjnymi zaworami.
Podział ze względu na budowę i zasadę działania
Pompy paliwa można również podzielić ze względu na budowę i zasadę działania:
- Pompy wirnikowe: Wzrost ciśnienia zapewnia obracający się wirnik łopatkowy, kierujący paliwo do kanałów, którymi trafia ono do komory tłoczenia. Paliwo płynie przy tym dookoła silnika elektrycznego, dzięki czemu zapewnia mu chłodzenie oraz smarowanie.
- Pompy rotacyjne: Zamontowany jest w nich ponacinany dysk zabierakowy z prostokątnymi nacięciami. Obracający się dysk wytwarza siłę odśrodkową, która wypycha rolki umieszczone wewnątrz nacięć, powodując sprężenie paliwa.
Oba rodzaje pomp wyposażone są w filtr paliwa zamontowany na króćcu ssącym, a także w zawór przelewowy oraz zwrotny. Kontakt paliwa z elementami silnika elektrycznego nie stanowi zagrożenia, ponieważ w warunkach beztlenowych nie ma ryzyka zapłonu.
Przyczyny awarii pompy paliwowej
Pompa paliwowa to element, który ulega naturalnemu zużyciu w trakcie eksploatacji. W efekcie po 200-300 tys. km zwykle konieczna jest wymiana tego podzespołu. Jednak niektóre czynniki sprawiają, że pompa paliwa może zużyć się przedwcześnie. Najczęstsze przyczyny awarii pomp paliwowych to:
- Zanieczyszczenia paliwa: Brud, opiłki metalu, rdza czy woda przedostające się do pompy mogą powodować zatarcia i uszkodzenia elementów wewnętrznych, a także zablokować wirnik lub zawory. W silnikach wysokoprężnych zanieczyszczone paliwo może doprowadzić do zatarcia tłoczków lub zaworów.
- Zaniedbanie wymiany filtra paliwa: Zapchany filtr paliwa przestaje skutecznie chronić pompę przed drobinami brudu i rdzy. Dodatkowo, utrudnia on wytworzenie odpowiedniego ciśnienia przez pompę, czego efektem jest przegrzanie silnika elektrycznego lub przeciążenie mechanizmu. Regularna wymiana filtrów paliwa zgodnie z zaleceniami producenta jest kluczowa.
- Jazda „na oparach” (niski poziom paliwa w baku): Paliwo, w którym zanurzona jest pompa, pełni funkcję chłodzącą i smarującą. Jazda z niemal pustym bakiem sprawia, że pompa pracuje w zbyt suchym środowisku, co prowadzi do jej przegrzewania się i zatarcia. Niski poziom paliwa zwiększa także ryzyko zassania zanieczyszczeń osadzonych na dnie baku oraz gromadzenia się wilgoci na ściankach zbiornika, co może prowadzić do korozji.
- Niska jakość paliwa: Tankowanie paliwa o zbyt niskiej liczbie oktanowej, z dużą ilością wody lub innych zanieczyszczeń negatywnie wpływa na pracę pompy, prowadząc do jej przedwczesnego zużycia i korozji elementów.
- Problemy z zamarzającym paliwem (Diesel): W przypadku silników wysokoprężnych, szczególnie zimą, istotne jest stosowanie odpowiedniego paliwa (tzw. zimowego). Gdy w zbiorniku paliwa pojawią się kryształki lodu i wytrąconej parafiny, rezultatem jest często uszkodzona pompa paliwa.
- Usterki elektryczne: Nowoczesne pompy paliwowe są zasilane elektrycznie, dlatego awaria może wynikać z uszkodzenia przekaźnika, przepalenia bezpiecznika, zwarcia w instalacji, zużytych przewodów lub niewłaściwego napięcia zasilania.
- Ekstremalne warunki eksploatacji: Specyfika pracy silników jachtowych i kutrów, narażonych na stały kontakt z wilgocią oraz zróżnicowaną jakość paliwa w portach, wymaga od serwisu najwyższej precyzji i użycia certyfikowanych części odpornych na korozję.
Objawy uszkodzonej pompy paliwowej
Uszkodzenie pompy paliwa sprawia, że paliwo przestaje być dostarczane do silnika wystarczająco sprawnie, przez co pojawiają się problemy z pracą jednostki. Awaria może nawet doprowadzić do całkowitego unieruchomienia auta. Objawy uszkodzonej pompy paliwa są podobne, niezależnie od rodzaju pompy zastosowanej w samochodzie, i są efektem nieprawidłowego ciśnienia paliwa dostarczanego do silnika (zbyt wysokiego lub za niskiego).
Początkowo symptomy te mogą pojawiać się sporadycznie, ale z czasem zwiększają częstotliwość występowania. Warto zwrócić uwagę na następujące sygnały:
- Trudności z uruchomieniem silnika lub brak możliwości rozruchu: Silnik kręci rozrusznikiem, ale zapala dopiero za którymś razem, lub uruchamia się normalnie, lecz zaraz potem gaśnie. Może to świadczyć o tym, że pompa nie jest w stanie utrzymać ciśnienia szczątkowego po zgaszeniu silnika (uszkodzenie zaworu zwrotnego) lub jest zużyta.
- Gaśnięcie silnika podczas jazdy: Najczęściej zdarza się podczas dojazdu do skrzyżowania, świateł, lub gdy silnik pracuje na luzie. Może to być wynik całkowitego zatrzymania pracy pompy.
- Spadek mocy silnika i szarpanie: Auto przestaje reagować na gaz tak jak wcześniej, szczególnie przy przyspieszaniu. Kierowca odczuwa szarpanie, chwilowe przerwy w dostawie mocy lub przygasanie silnika. Objawy te mogą nie występować przy delikatnym operowaniu gazem, gdy zapotrzebowanie na paliwo jest mniejsze.
- Nierówna praca silnika na biegu jałowym: Silnik pracuje niestabilnie, faluje obrotami, co może wskazywać na problemy z dostarczaniem paliwa.
- Zwiększone zużycie paliwa: Niesprawna pompa może prowadzić do nieefektywnego spalania.
- Zwiększone obroty silnika, nieadekwatne do nacisku na pedał gazu.
- Nietypowe hałasy dochodzące z okolic baku lub tylnej kanapy: Zatarta pompa paliwa zazwyczaj wydaje charakterystyczne odgłosy wycia, buczenia lub głośniejszego szumu. Niepokojące dźwięki nasilą się, gdy zdejmiesz siedzisko tylnej kanapy.
- Dymienie z rury wydechowej: Zwłaszcza w silnikach wysokoprężnych, może zwiastować poważniejszą awarię aparatury wtryskowej.
- Wycieki paliwa: W okolicach silnika mogą pojawić się wycieki paliwa, co jest poważnym sygnałem uszkodzenia pompy.
- Świecąca kontrolka silnika (Check Engine): Komputer diagnostyczny może zarejestrować błędy związane ze zbyt niskim ciśnieniem paliwa w układzie lub niewłaściwą dawką paliwa.
- Zapach przegrzanego paliwa lub metaliczne dźwięki: W przypadku przegrzania pompy wtryskowej mogą pojawić się metaliczne dźwięki dochodzące z okolic pompy oraz charakterystyczny zapach przegrzanego paliwa.
Warto pamiętać, że objawy uszkodzonej pompy paliwa są dość mało charakterystyczne i mogą być wynikiem np. zapchanego filtra paliwa, awarii układu wtryskowego, przepływomierza, świec i przewodów zapłonowych, sondy lambda, czy nawet nieszczelności w układzie dolotowym. Dlatego przed wymianą pompy paliwa warto przeprowadzić dokładną diagnostykę.
Kontrola elektryczna pompy paliwa – powrót do podstaw
Diagnostyka awarii pompy paliwowej
Diagnostyka problemów z pompą paliwa zaczyna się od najprostszych czynności, które można wykonać nawet bez specjalistycznego sprzętu. W celu dokładnej weryfikacji sprawności pompy często niezbędna będzie znajomość mechaniki lub wizyta w profesjonalnym serwisie.
Samodzielne metody diagnostyki:
- Test „na słuch”:
- Uruchom zapłon (lub wciśnij przycisk „start”) i nasłuchuj przy wlewie baku, czy słychać załączającą się pompę. W sprawnym aucie powinno być słychać krótkie, równomierne buczenie.
- Brak dźwięku włączającej się pompy może świadczyć o awarii. Jeśli pompa jest zepsuta, będzie głośno wyć lub nie wydawać żadnych dźwięków.
- Jeśli nie słychać żadnych dźwięków, można delikatnie uderzyć zbiornik paliwa od dołu. Czasem wibracje odblokują zużyte szczotki jednostki, a gdy silnik zaskoczy, pompa powinna emitować dźwięki. To oznacza, że się zawiesiła, ale nie jest uszkodzona.
- Sprawdzenie bezpieczników i przekaźników:
- Zajrzyj pod maskę i znajdź puszkę z bezpiecznikami. Sprawdź, czy bezpiecznik odpowiadający za pompę paliwa nie jest przepalony. Jeśli tak, wymień uszkodzony bezpiecznik. Gdy problem się powtarza, odwiedź elektryka samochodowego.
- Możesz sprawdzić przekaźnik, wyjmując go ostrożnie i sprawdzając luty. Za pomocą multimetru badamy rezystancję przechodzącą przez obwód przekaźnika. Brak wartości na ekranie multimetru oznacza, że przekaźnik nadaje się do wymiany.
- Sprawdzenie zasilania elektrycznego pompy (za pomocą multimetru):
- Wepnij multimetr do złącza zasilania pompy. Po włączeniu zapłonu sprawdź, czy dociera do niej napięcie. Sprawdź również jego wartość - za niskie doprowadzi do nierównej pracy pompy. Jeśli napięcie dociera do pompy, a ta nadal nie reaguje, problem leży po jej stronie.
- Test dostarczania paliwa (zaawansowana metoda):
- Odepnij jeden z przewodów paliwowych (zwykle doprowadzający paliwo do silnika), a jego koniec umieść nad pustym pojemnikiem (np. butelką).
- Jedna osoba przekręca kluczyk w stacyjce (włącza zapłon), a druga obserwuje przewód.
- Jeżeli pompa jest sprawna, paliwo powinno wypłynąć z przewodu pod ciśnieniem. Jeżeli płynie ono pod bardzo niskim ciśnieniem lub nie płynie wcale, to najprawdopodobniej pompa uległa awarii.
Diagnostyka w serwisie:
- Pomiar ciśnienia w układzie paliwowym:
- W profesjonalnym serwisie używa się manometru, który wpina się pomiędzy przewody paliwowe. Gdy silnik pracuje lub próbujemy go uruchomić, wartość ciśnienia w pompie niskociśnieniowej powinna wynosić od 3 do 5 barów (zawsze należy sprawdzić zalecenia producenta auta). Zbyt niskie lub niestabilne ciśnienie świadczy o zużyciu, zatkaniu pompy lub filtra paliwa.
- Diagnostyka komputerowa:
- Podłączenie samochodu do komputera diagnostycznego pozwala odczytać błędy zapisane w sterowniku silnika, które wskazują na niewłaściwą pracę układu zasilania, np. dotyczące zbyt niskiego ciśnienia w układzie.
- Testy na stanowisku probierczym (szczególnie dla silników morskich Yanmar Marine):
- Specjaliści, tacy jak LEW MOTO, wykorzystują zaawansowane stanowiska probiercze Hartridge AVM2PC. Pozwalają one precyzyjnie zlokalizować przyczyny utraty mocy, uciążliwego falowania obrotów czy nadmiernego zadymienia, które często zwiastuje poważniejszą awarię aparatury wtryskowej.
- Pomiar prądu pobieranego przez pompę: Zbyt duże obciążenie świadczy o zatarciu lub przeciążeniu mechanizmu.
- Demontaż i inspekcja: W niektórych przypadkach konieczny jest demontaż pompy i ocena stanu sitka ssącego, przewodów paliwowych, a w pompach wysokociśnieniowych - zaworów, tłoczków i uszczelnień.
Profesjonalna diagnostyka pozwala uniknąć sytuacji, w której kierowca wymienia sprawną pompę, a prawdziwym problemem okazuje się filtr lub instalacja elektryczna.
Naprawa i regeneracja pompy paliwowej Yanmar Marine
W przypadku awarii pompy paliwowej, zwłaszcza w silnikach morskich Yanmar Marine, kierowca staje przed wyborem: kupić nową, używaną czy zregenerowaną. Każde rozwiązanie ma swoje zalety i wady, a decyzja powinna być podjęta świadomie, biorąc pod uwagę rodzaj pompy, wartość jednostki oraz budżet.
Regeneracja pomp paliwowych
Regeneracja pomp paliwowych Yanmar Marine jest często możliwa i stanowi ekonomiczną alternatywę dla zakupu nowego elementu, szczególnie w przypadku drogich pomp wysokociśnieniowych. Proces regeneracji obejmuje:
- Czyszczenie: Usunięcie zanieczyszczeń, opiłków metalu, osadów i korozji.
- Wymiana uszczelek i uszkodzonych elementów mechanicznych: Specjaliści używają oryginalnych lub certyfikowanych części zamiennych, co gwarantuje wysoką jakość i trwałość po naprawie. Dotyczy to sekcji tłoczących o podwyższonej odporności na korozję i zanieczyszczenia paliwa.
- Kalibracja i testy: Każdy podzespół przechodzi rygorystyczne testy na stanowisku probierczym (np. Hartridge AVM2PC), aby precyzyjnie przywrócić fabryczne dawki paliwa oraz idealny kąt wtrysku. Dzięki precyzyjnej kalibracji regulatorów obrotów i rygorystycznej weryfikacji sekcji tłoczących, przywracana jest nienaganna kultura pracy zarówno silnika głównego, jak i agregatów pomocniczych.
Regenerowana pompa działa prawie jak nowa, a koszt jest znacząco niższy niż w przypadku zakupu nowego urządzenia. Dodatkowo naprawa pompy pozwala skrócić czas przestoju jednostki morskiej. Warto jednak zlecić regenerację doświadczonym serwisom, które mają wiedzę i odpowiedni sprzęt, takim jak LEW MOTO, specjalizujące się w profesjonalnym serwisie aparatury paliwowej dla jednostek morskich Yanmar Marine.
W przypadku niskociśnieniowych pomp paliwa regeneracja nie jest wyjątkowo popularną praktyką, ponieważ koszt zakupu nowej pompy to często kilkaset złotych, a regeneracja może przynieść wymierne oszczędności jedynie w przypadku najdroższych modeli.
Wymiana pompy paliwowej
Jeśli doszło do bardzo poważnych uszkodzeń - np. pęknięcia korpusu - jedynym rozwiązaniem pozostaje zakup nowej pompy. W przypadku prostych elektrycznych pomp paliwa montowanych w baku, ich konstrukcja jest stosunkowo prosta, a nowe zamienniki są łatwo dostępne i kosztują przystępnie. Koszt nowej oryginalnej części waha się zwykle od 500 do 1000 zł. Jeśli jest ona zintegrowana z innymi elementami i nie da się wymienić poszczególnych modułów, może to kosztować nawet 5000 zł. Do tego dochodzi koszt robocizny w warsztacie, który wynosi od 200 zł w górę, w zależności od modelu samochodu i zakresu prac. Standardowo proces wymiany pompy paliwa zajmuje od 2 do 3 godzin.
Warto pamiętać, że zakup używanej pompy to najtańsza opcja, ale jednocześnie najbardziej ryzykowna. Nigdy nie ma pewności, w jakich warunkach pracowała i jaki jest jej faktyczny stan. Używki warto rozważać jedynie w starszych samochodach, gdzie koszt nowej części przekracza wartość auta.
Profilaktyka i konserwacja pomp paliwowych Yanmar Marine
Zapobieganie awariom jest zawsze tańsze niż naprawa. Regularna konserwacja i przestrzeganie zaleceń producenta znacznie wydłużają żywotność pompy paliwowej i zapewniają bezawaryjną pracę silnika, zwłaszcza w wymagającym środowisku morskim.
Kluczowe aspekty profilaktyki:
- Regularne serwisowanie: Zaleca się przeprowadzanie przeglądów co najmniej raz do roku lub po określonej liczbie motogodzin, zgodnie z zaleceniami producenta. W trakcie serwisu sprawdza się szczelność, stan uszczelek oraz działanie tłoków pompy.
- Czystość paliwa:
- Stosowanie paliwa wysokiej jakości z zaufanych źródeł.
- Regularne czyszczenie i wymiana filtrów paliwa zgodnie z zaleceniami producenta. Zaniedbanie tych czynności może prowadzić do zanieczyszczeń, które uszkadzają pompę i silnik.
- Odpowiedni poziom paliwa w baku: Unikanie jazdy na rezerwie. Utrzymanie przynajmniej jednej czwartej objętości paliwa w zbiorniku to dobre minimum, ponieważ paliwo chłodzi i smaruje pompę.
- Ochrona przed czynnikami zewnętrznymi (w środowisku morskim): Pompy stosowane w silnikach Yanmar Marine są zaprojektowane z myślą o wysokiej trwałości i odporności na korozję w trudnych warunkach morskich, ale wymagają regularnej uwagi. W LEW MOTO każdą pompę traktuje się indywidualnie, eliminując skutki zużycia oraz agresywnego działania zasolenia i wilgoci.
- Wczesna diagnostyka: Regularna diagnostyka i testy na stanowisku probierczym pozwalają wcześnie wychwycić pierwsze oznaki problemów i przeprowadzić regenerację pomp wtryskowych, zanim dojdzie do poważnej awarii.
- Stosowanie oryginalnych części zamiennych: W procesie serwisowym profesjonalne warsztaty stosują wyłącznie certyfikowane części, w tym sekcje tłoczące o podwyższonej odporności na korozję i zanieczyszczenia paliwa.
Prawidłowa konserwacja pompy wydłuża jej żywotność i zwiększa efektywność jednostki napędowej. Dlatego warto korzystać z usług profesjonalnych serwisów specjalizujących się w silnikach Yanmar Marine, takich jak Marine Diesel, które oferują kompleksową obsługę pomp paliwowych, w tym diagnostykę, naprawy, regenerację oraz wymianę pomp na oryginalne części.
