Kompletny pakiet serwisowy - zestaw dwóch bębnów do kosiarki rotacyjnej, wraz z osłonami - przeznaczony jest do kompleksowej renowacji obu bębnów tnących maszyny. Jest to rozwiązanie dedykowane dla zapewnienia prawidłowego funkcjonowania i ochrony kluczowych elementów kosiarki.
Opis i Funkcja Zestawu
Wykonany z solidnej, lakierowanej blachy zestaw stanowi skuteczną barierę przed uderzeniami kamieni, co jest szczególnie istotne na terenach z nierównościami. Ponadto, zapobiega niebezpiecznemu owijaniu się trawy wokół piast, co mogłoby prowadzić do awarii lub spadku efektywności pracy. Kompletny zestaw na dwa bębny zapewnia pewność równej i stabilnej pracy maszyny.
Specyfikacja Techniczna Zestawu
Zestaw zawiera łącznie 4 elementy, stanowiąc komplet na dwa bębny, niezbędne do ich pełnej renowacji.
1. Osłona bębna - płaszcz (2 sztuki)
- Numer katalogowy: 5036010720
- Wysokość: 315 mm
- Długość całkowita: 322 mm
- Średnica zewnętrzna: 320 mm
- Średnica otworów montażowych: M10
- Materiał: Wytrzymała blacha 1,5 mm

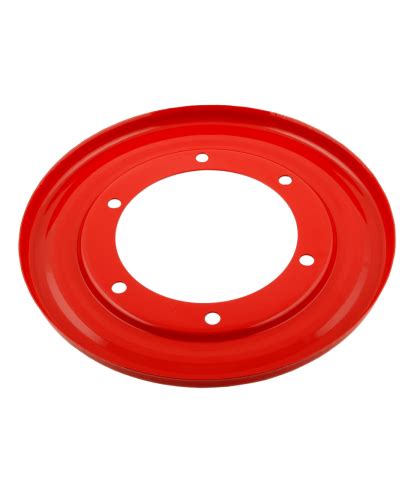

2. Górna osłona bębna (2 sztuki)
- Numer katalogowy: 5036010360
- Średnica zewnętrzna: 305 mm
- Średnica wewnętrzna (otwór): 150 mm
- Rozstaw otworów po przekątnej: 80 mm
- Średnica otworów montażowych: 12 mm
- Materiał: Blacha 1,5 mm
Numery porównawcze dla zestawu to: 5036010360, 5036010720, 50/36-01.072.
Zastosowanie i Kompatybilność
Zestaw ten znajduje zastosowanie w kosiarkach rotacyjnych o szerokości roboczej: 1,35m, 1,65m, 1,85m.
Kompatybilność z markami producentów obejmuje: UNIA, FAMAROL, WIRAX, MESKO, TALEX. Zestaw jest przeznaczony do modeli: Z-036, Z-042, Z-070, Z-105 oraz ich pochodnych, zapewniając szerokie spektrum zastosowań.
Wskazówki Montażowe
Prawidłowy montaż zestawu jest kluczowy dla jego długotrwałej i bezawaryjnej pracy.
Przygotowanie powierzchni
Przed instalacją nowych osłon należy dokładnie usunąć resztki starych, zniszczonych elementów. Konieczne jest również oczyszczenie piasty bębna z rdzy i zapieczonego smaru. Takie przygotowanie ułatwi osiowe ustawienie części i zapewni lepsze przyleganie.
Weryfikacja otworów
Przy nakładaniu górnej osłony należy zwrócić uwagę, aby otwory (rozstaw 80 mm) idealnie pokryły się ze szpilkami. Ważne jest, aby unikać wbijania osłony siłą - powinna ona swobodnie osiąść na miejscu, co świadczy o prawidłowym dopasowaniu.
Zabezpieczenie przed wibracjami
Ze względu na ogromne siły odśrodkowe, które występują podczas pracy kosiarki, przy montażu płaszcza bębna zawsze należy stosować nowe podkładki sprężyste lub nakrętki samokontrujące. Zapobiega to poluzowaniu się śrub M10 i zapewnia stabilność konstrukcji.
Test obrotowy
Po skręceniu całego zestawu, przed uruchomieniem napędu z ciągnika, zawsze należy zakręcić bębnami ręcznie. Upewnij się, że płaszcz bębna nie ociera o dolny talerz ślizgowy ani o ramę główną kosiarki. Ten prosty test pozwoli wykryć ewentualne nieprawidłowości montażu.
