Beczkowóz Asenizacyjny: Kompleksowy Przewodnik po Budowie, Zastosowaniu i Obsłudze

Beczkowóz asenizacyjny, znany również jako wóz asenizacyjny lub pojazd asenizacyjny, to kluczowe urządzenie wykorzystywane w rolnictwie, gospodarce komunalnej oraz w sytuacjach kryzysowych do transportu i dystrybucji płynnych substancji. Od ponad stu lat pełni niezmiennie ważną funkcję, ewoluując od prostych wozów konnych dostarczających wodę do zaawansowanych technologicznie maszyn służących do zarządzania nieczystościami i nawożenia.

Współczesne beczkowozy asenizacyjne są przystosowane do przewozu, przepompowywania i rozlewania substancji płynnych, takich jak gnojowica, woda (nieprzeznaczona do spożycia) oraz ścieki komunalne. Mogą być wykorzystywane zarówno w pracach polowych, jak i w obrębie gospodarstwa rolnego. Należy pamiętać, że stosowanie innych substancji niż zalecane może prowadzić do uszkodzenia zbiornika lub pompy. W żadnym wypadku nie wolno używać wozu asenizacyjnego do magazynowania gnojowicy ze względu na gromadzenie się gazów.

Czym jest beczkowóz asenizacyjny?

Asenizacja to zabieg sanitarny polegający na pobieraniu płynnych nieczystości i ich przewożeniu specjalnie przystosowanymi pojazdami do miejsc, gdzie mogą być stosowane jako nawóz. Proces ten, choć kontrolowany, wykorzystuje właściwości gleby do samooczyszczania. Kiedyś asenizacja stanowiła rewolucję w warunkach bytowych dużych skupisk ludzkich, lecz z czasem straciła na znaczeniu wraz z rozwojem sieci kanalizacyjnej.

Obecnie w rolnictwie asenizacja jest niezwykle ważnym elementem gospodarki, zapewniając glebie żyzność i dostęp do niezbędnych składników odżywczych dla roślin. Do bezpiecznego pobierania, przewożenia i rozlewania nieczystości potrzebne są specjalne pojazdy i maszyny, w tym wóz asenizacyjny czy beczka asenizacyjna.

Nadrzędnym pojęciem jest pojazd asenizacyjny, który obejmuje pojazdy ciężarowe (samochodowe, przyczepy lub naczepy) służące do wybierania nieczystości ciekłych i ich przewożenia do punktów zlewowych. Wóz asenizacyjny należy zarówno do pojazdów asenizacyjnych, jak i do maszyn rolniczych. W odróżnieniu od szambiarek używanych w nieskanalizowanych skupiskach ludzkich, beczki asenizacyjne do gnojowicy mają za zadanie pobieranie, transportowanie i rozlewanie gnojówki oraz gnojowicy na pola uprawne i pastwiska.

Gnojówka i Gnojowica: Rodzaje Nawozów Naturalnych

• Gnojówka: Przefermentowany mocz, stanowiący nawóz azotowo-potasowy, niemal całkowicie pozbawiony fosforu.
• Gnojowica: Przefermentowana mieszanina odchodów zwierzęcych z dodatkiem wody.

Niezależnie od rodzaju stosowanego nawozu naturalnego, kluczowe jest skrupulatne przestrzeganie procedur w celu zapewnienia bezpieczeństwa i efektywności. Beczkowozy asenizacyjne są wyposażone w duży zbiornik, pompę i wąż, co umożliwia bezpośrednie wtryskiwanie gnojowicy do gleby. Ten rodzaj aplikacji pomaga zwiększyć plony poprzez dostarczanie składników odżywczych i zwiększenie retencji wilgoci w glebie.

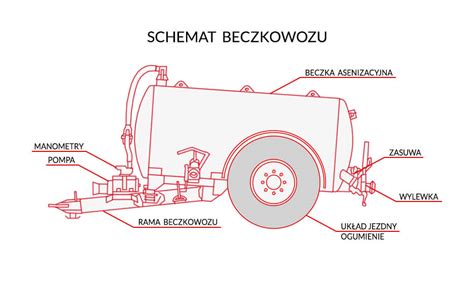

Budowa beczkowozu asenizacyjnego

Współczesne beczkowozy asenizacyjne posiadają wiele konfiguracji, jednak ich podstawy konstrukcyjne są podobne. Składają się z kilku kluczowych elementów: zbiornika (beczki), mechanizmu napełniania i opróżniania, ramy, układu jezdnego oraz ogumienia.

Zbiornik

Zbiorniki do beczkowozów asenizacyjnych wykonuje się z różnych materiałów, najczęściej ze stali lub tworzywa sztucznego (poliestru, włókien szklanych). Stalowe zbiorniki są popularne ze względu na swoją wytrzymałość, która rośnie wraz z grubością blachy. Wymagają jednak odpowiedniego zabezpieczenia przed korozją, np. poprzez cynkowanie, i są cięższe, co wymaga mocniejszego ciągnika.

Zbiorniki z tworzywa sztucznego, wytwarzane często ręcznie z wykorzystaniem specjalnych włókien szklanych, są lżejsze (nawet o 20-30% w porównaniu do stalowych), co przekłada się na mniejsze zapotrzebowanie na moc ciągnika. Charakteryzują się perfekcyjnie wygładzoną powierzchnią zewnętrzną i odpornością na uszkodzenia mechaniczne. Specjalna budowa głównego zbiornika wpływa na niski środek ciężkości całej maszyny oraz umożliwia całkowite opróżnienie podczas wylewania gnojowicy. Większość zbiorników z tworzywa sztucznego nie stosuje kompresorów, ponieważ pod- i nadciśnienie im nie służą.

Z przodu zbiornika często montowany jest cyfrowy wskaźnik napełnienia. Na górze zbiornika znajdują się dwa otwory z pokrywami. Zbiornik nadaje się tylko do bezciśnieniowej eksploatacji i jest chroniony przed nadciśnieniem i podciśnieniem przez wąż przelewowy (zamontowany na górze zbiornika) oraz zawór wentylacyjny w pokrywie wlewu. Wąż przelewowy nie może być w żadnym wypadku zamknięty, ponieważ powstałe w zbiorniku podciśnienie lub nadciśnienie może prowadzić do uszkodzenia zbiornika.

Podwozie i Rama

Podwozie to główna i zasadnicza część wozu asenizacyjnego, będąca spawaną konstrukcją z kształtowników stalowych, złożoną z dwóch podłużnic połączonych profilowanymi poprzeczkami. Do podłużnic ramy przyspawane są wsporniki przeznaczone do osadzenia zbiornika. Z przodu podwozia zamontowany jest dyszel pociągowy z przykręconym okiem, co umożliwia agregatowanie wozu z dolnym zaczepem transportowym ciągnika. Do dyszla zamocowana jest podpora, która na czas pracy i transportu jest składana, a wykorzystywana podczas postoju.

Nie każdy wóz asenizacyjny posiada ramę. Istnieją również konstrukcje samonośne, stosowane głównie w małych zbiornikach (np. beczkowozy 3000l lub 4000l). Większe urządzenia zwykle posiadają konstrukcję ramową, najczęściej ramę częściową (np. przyspawane profile zamknięte lub kątowniki). Taka rama wzmacnia beczkowóz, ale nie nadaje się do pracy z aplikatorami zawieszanymi. Tylko pełna rama zapewnia tę możliwość, oferując większe bezpieczeństwo i stabilność zbiornika, co pozwala na jazdę z większą prędkością bez ryzyka.

Układ Jezdny i Zawieszenie

Układ jezdny odgrywa bardzo ważną rolę w stabilności i manewrowości beczkowozu. W najtańszych i najmniejszych maszynach często stosuje się jedną, sztywną oś. W większych wozach (np. beczkowóz 10000l) spotkamy się z zawieszeniem tandemowym, zazwyczaj z resorami parabolicznymi. W największych zbiornikach oferta układu jezdnego jest obszerna - beczkowozy są dostępne w wersji dwu-, trzy- a nawet czteroosiowej. Resory są dostępne w technologii parabolicznej, hydraulicznej i pneumatycznej. Dwa ostatnie typy cechują się największą zdolnością do tłumienia drgań, umożliwiając szybszy transport.

Standardem przy większej liczbie osi jest układ skrętny, który ułatwia manewrowanie i ogranicza zużycie tylnych opon. Niektórzy producenci dają możliwość przestawienia układu jezdnego na ramie, co pozwala dobrać odpowiedni nacisk na zaczep, wpływając na stabilność, dociążenie i trakcję ciągnika. W celu lepszego kopiowania terenu maszyny są często wyposażone w układ jezdny typu tandem z szerokimi oponami typu balon. Ważna jest również wielkość i średnica opon; im większe, tym mniej mocy potrzebuje ciągnik do efektywnego przewozu beczkowozu, co ma znaczenie w gospodarstwach rolnych.

Mechanizm Napełniania i Opróżniania

Wyróżniamy cztery rodzaje beczkowozów pod względem mechanizmu napełniania: zalewany za pomocą zewnętrznego układu, napełniany pompą próżniową (kompresorem), napełniany pompą przepływową, lub (rzadziej) posiadający kombinację obu systemów. W Polsce największą popularnością cieszą się beczkowozy z kompresorem. Pompa próżniowa odpowiada zarówno za napełnianie, jak i opróżnianie zbiornika, wytwarzając pod- lub nadciśnienie w beczce. Zaletą tego systemu jest przystępna cena. Wadą jest gorsze pobieranie cieczy ze zbiorników głębszych niż 2 metry (co może prowadzić do przegrzania pompy) oraz pienienie cieczy, co obniża efektywność wypełnienia beczki. Te problemy można częściowo rozwiązać, stosując kompresor z dodatkowym akceleratorem.

Pompa przepływowa potrafi wytworzyć ciśnienie nawet 10 razy większe niż pompa próżniowa, co umożliwia pompowanie cieczy z głębokości poniżej 5 metrów i skraca czas napełniania. Pozwala na wydajniejsze tłoczenie z beczki i współpracę z szerokimi aplikatorami, a także mniej pieni ciecz, wypełniając zbiornik nawet w 100%. Wadami są znacznie wyższa cena (od 20 do 70 tys. złotych więcej, w zależności od mechanizmu: ślimakowa lub krzywkowa) oraz szybsze zużycie i większa narażenie na uszkodzenia z powodu bezpośredniego kontaktu z cieczą.

Układ Hamulcowy

Układ hamulcowy jest kluczowy dla bezpieczeństwa. Zadaniem zaworu sterującego jest uruchamianie hamulców wozu jednocześnie z włączeniem hamulców ciągnika. W przypadku nieprzewidzianego rozłączenia przewodów między wozem a ciągnikiem, zawór sterujący automatycznie uruchamia hamulec maszyny. W beczkowozach stosuje się zawory z układem zwalniającym hamulec przyciskiem, przydatnym, gdy maszyna jest odłączona od ciągnika. Zawór wyposażony jest w trójzakresowy regulator siły hamowania, który dostosowuje siłę hamowania do wielkości ładunku, a jego położenie zmienia się ręcznie.

Hamulec postojowy służy do unieruchomienia wozu asenizacyjnego podczas postoju. Jego korpus mechanizmu korbowego jest przymocowany do prawej podłużnicy podwozia, a linka stalowa, prowadzona przez rolki, łączy się z dźwigniami rozpieracza osi jezdnej z mechanizmem korbowym.

Zastosowanie beczkowozów asenizacyjnych

Beczkozwory asenizacyjne, choć ewoluowały, nadal pełnią kluczową rolę w wielu sektorach działalności.

W rolnictwie

W gospodarstwach rolnych urządzenia te służą przede wszystkim do transportu i rozrzucania gnojówki oraz gnojowicy na polach, nawożąc i użyźniając grunt. Metody aplikacji mogą być różne:

• Aplikacja bezpośrednio w głąb gleby: Beczkowozy z agregatem wprowadzają nawóz bezpośrednio do gleby.
• Rozrzucanie urządzeniami rozbryzgowymi: Dystrybuują nawóz na odległość nawet kilkunastu metrów.

Tradycyjną metodą jest rozlewanie gnojowicy łyżką rozlewową, jednak aktualne przepisy coraz częściej wymagają precyzyjniejszych rozwiązań, takich jak dozowniki lub aplikatory. Stosowanie łyżki jest nadal możliwe, ale wymaga wymieszania gnojowicy z glebą w ciągu 24 godzin. Najefektywniejsze nawożenie odbywa się metodą doglebową, co ogranicza kontakt gnojowicy z powietrzem i minimalizuje straty azotu, który szybko się utlenia.

Ponadto, rolnicy wykorzystują beczkowozy jako mobilne poidła dla bydła na pastwiskach, a także do podlewania upraw w razie potrzeby. Nowocześniejsze modele dysponują mieszalnikami, pozwalającymi uzyskać optymalny skład i konsystencję nawozów.

W gospodarstwach domowych i komunalnych (szambowozy)

W wielu miejscach nieobjętych siecią kanalizacyjną, beczkowozy asenizacyjne, popularnie nazywane szambowozami, są niezbędne do opróżniania szamb przydomowych. Pojazdy te są wykorzystywane przez samorządy oraz firmy komunalne do zarządzania odpadami sanitarnymi i utylizacji nieczystości płynnych.

Inne zastosowania

• Transport wody pitnej: Beczkowozy, które początkowo zaopatrywały miasta w wodę, wciąż pełnią tę funkcję w sytuacjach kryzysowych, np. po powodziach lub awariach wodociągów.
• Gaszenie pożarów: Kiedyś stałe wyposażenie strażaków, dziś beczkowozy rzadko służą do dogaszania ognia, np. na polu lub w lesie.
• Usuwanie rozlewów i zanieczyszczeń: Pojazdy te mogą być również wykorzystywane do sprzątania i oczyszczania terenów.

Akcesoria i wyposażenie dodatkowe

Oprócz podstawowych elementów, beczkowóz asenizacyjny wymaga odpowiednich akcesoriów, które zapewniają jego sprawne i bezpieczne działanie.

Wąż do beczkowozu

Wybór odpowiedniego węża jest kluczowy. Węże asenizacyjne służą do tłoczenia różnych cieczy, często skażonych chemicznie lub zawierających fekalia, dlatego muszą być odporne. Produkuje się je zazwyczaj z PVC lub gumy. Węże z PVC są popularniejsze ze względu na mniejszą wagę. Istotnymi parametrami są elastyczność i grubość ścianki, które wpływają na wytrzymałość i wygodę pracy. W niskich temperaturach PVC traci plastyczność, dlatego w zimie wąż staje się sztywniejszy. Dla zachowania plastyczności w niskich temperaturach warto wybrać materiał z domieszką kauczuku. Wąż powinien również charakteryzować się wysoką odpornością na podciśnienie, aby nie załamał się do wewnątrz. Długość i struktura (gładka lub falowana) są kwestiami indywidualnych preferencji.

Zawory do beczkowozu

Do bezpiecznej pracy niezbędne są odpowiednie zawory, które dzielimy na trzy rodzaje:

• Podciśnieniowe: Zapobiegają zassaniu i zapadnięciu się zbiornika do wewnątrz.
• Nadciśnieniowe: Chronią beczkę przed pojawieniem się zbyt wysokiego ciśnienia.
• Odcinające/syfonowe: Zmniejszają ryzyko przelania pompy.

Przy wyborze zaworów pod- i nadciśnieniowych ważne są średnica (najczęściej w calach), zakres wysokości ciśnienia (w barach) i wymiary zaworu. Ważny jest również sposób regulacji ciśnienia. W przypadku zaworu odcinającego kluczowa jest średnica, aby pasował do węża. Materiał wykonania wszystkich zaworów powinien być wytrzymały i odporny na korozję.

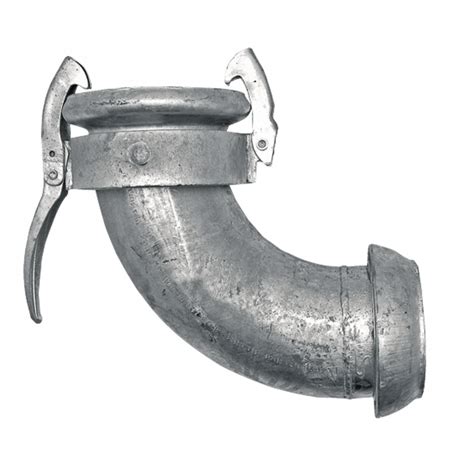

Złącza do beczkowozu

Złącza do beczkowozu dzielą się na męskie i żeńskie, a także na te mocowane na stałe do wozu i te trafiające do węża. Oprócz podstawowych, prostych złączy, na rynku dostępne są również wyprofilowane pod różnymi kątami (np. 45 lub 90 stopni), a także wersje służące do rozpylania. Najczęściej spotykane typy złączy to:

• Złącza STORZ: Symetryczne, osiągające szczelność już przy 1/4 obrotu, co ułatwia szybkie łączenie. Stosowane w branży przeciwpożarowej oraz systemach wodociągowych i kanalizacyjnych.
• Złącza BAUER: Charakteryzują się specjalnym mechanizmem dźwigniowym od strony kulistego wtyku, zapewniającym szczelne połączenie. Popularne w rolnictwie i przemyśle do szybkiego łączenia węży transportujących wodę, gnojowicę czy inne płynne materiały. Możliwe łączenie pod kątem do 30°.
• Złącza PERROT: Kolejne złącza dźwigniowe, oferujące wysoką szczelność i wytrzymałość. Często stosowane w sytuacjach wymagających bardzo wysokiej odporności na ciśnienie i chemikalia.

Dobierając złącza, należy kierować się rozmiarem węża oraz metodą mocowania do zbiornika (gwint lub otwory na śruby). Standardowym materiałem jest stal, która powinna być zabezpieczona przed korozją (np. poprzez ocynkowanie). Rzadziej spotyka się złącza z tworzywa sztucznego.

Obsługa i konserwacja beczkowozu

Prawidłowa obsługa i regularna konserwacja są kluczowe dla długiej i bezawaryjnej pracy beczkowozu asenizacyjnego. Procesy te obejmują napełnianie, opróżnianie oraz regularne czyszczenie.

Napełnianie beczkowozu

Napełnianie zbiornika jest pierwszym etapem pracy beczkowozu. Odbywa się ono poprzez zasysanie cieczy, zazwyczaj za pomocą pompy próżniowej lub przepływowej. Ważne jest, aby napełniać zbiornik odpowiednią ilością cieczy, zgodnie z fabrycznym ustawieniem pojemności, co jest kluczowe dla bezpiecznego transportu.

Opróżnianie beczkowozu

Po dotarciu na miejsce przeznaczenia, ciecz jest opróżniana ze zbiornika, np. poprzez wylewkę. W przypadku pomp próżniowych, nadciśnienie wewnątrz zbiornika odpowiada za wypływ cieczy. Ważne jest odpowiednie kontrolowanie i otwieranie przepływu cieczy w rurach beczkowozu.

Czyszczenie i konserwacja

Po każdym użyciu zalecany jest proces czyszczenia i konserwacji, aby zapobiec gromadzeniu się osadów i korozji. Regularne przeglądy stanu technicznego, w tym szczelności zbiornika i systemu pomp, są niezbędne. Ważne jest również kontrolowanie stanu materiałów, z których wykonany jest beczkowóz, oraz dodatkowych węży ssących.

Wymogi dotyczące kwalifikacji i uprawnień dla samochodów asenizacyjnych

Aby legalnie prowadzić i obsługiwać samochód asenizacyjny, konieczne jest posiadanie szeregu uprawnień i dokumentów, które są związane z kategorią pojazdu, rodzajem przewożonych materiałów oraz specyfiką działalności. Pojazd musi być zarejestrowany.

• Prawo jazdy kategorii C: Jest to podstawowe wymaganie, ponieważ większość samochodów asenizacyjnych zalicza się do pojazdów ciężarowych o masie całkowitej przekraczającej 3,5 tony.
• Prawo jazdy kategorii C+E: Wymagane, gdy samochód asenizacyjny jest wyposażony w przyczepę.
• Świadectwo kwalifikacji zawodowej: Każdy kierowca wykonujący przewozy drogowe towarów jako część działalności zawodowej musi posiadać to świadectwo, które obejmuje zarówno kursy kwalifikacyjne, jak i okresowe szkolenia.
• Kurs ADR: Choć standardowe nieczystości płynne zazwyczaj nie są klasyfikowane jako materiały niebezpieczne, niektóre odpady mogą podlegać przepisom ADR. W takiej sytuacji konieczne jest ukończenie kursu ADR.
• Szkolenia z obsługi urządzeń technicznych: Samochody asenizacyjne często są wyposażone w zaawansowane technologicznie urządzenia, takie jak pompy do szamba czy węże ssąco-tłoczące. W niektórych przypadkach wymagane może być dodatkowe szkolenie z zakresu obsługi tego skomplikowanego sprzętu.

Dodatkowo, w zależności od lokalnych przepisów i specyfiki działalności, mogą istnieć inne wymagania dotyczące prowadzenia i obsługi samochodu asenizacyjnego, a także konieczność współpracy z instytucjami i organami nadzoru.

Parametry techniczne i oferta rynkowa

Beczkozwory asenizacyjne dostępne są w wielu wariantach i konfiguracjach, co pozwala na dobór najwłaściwszego rozwiązania do indywidualnych potrzeb. Pomiary wielkości geometrycznych i mas podane w charakterystyce technicznej podaje się z dokładnością 1%.

• Pojemność: Od zaledwie 500 litrów (dla małych beczkowozów) do nawet 30 000 litrów (np. seria MAXI 3 PLUS). Przykładowe serie oferują urządzenia o pojemnościach:
  • Seria MINI: od 3 000 do 5 000 litrów
  • Seria MIDI 1: od 6 000 do 10 000 litrów
• Masa własna: Bardzo ważną cechą wozów asenizacyjnych jest niska masa własna, która zazwyczaj wynosi od 8 do 12 ton dla większych modeli.
• Współpraca z ciągnikami: Wóz asenizacyjny serii WA-22 000 jest maszyną przyczepianą, przystosowaną do pracy na pochyłościach terenu nieprzekraczających 8,5° i współpracującą z ciągnikami o mocy powyżej 200 KM, wyposażonymi w komplet standardowych obciążników. Do napędu należy stosować wał przegubowo-teleskopowy z oznaczeniem bezpieczeństwa CE i odpowiednimi parametrami technicznymi.
• Napęd: Beczkowozy asenizacyjne mogą być wyposażone w silniki diesla (dla jednostek samobieżnych, jak samochody asenizacyjne), zapewniające dużą moc i niezawodność, lub być maszynami przyczepianymi, które nie posiadają własnego napędu i współpracują z ciągnikami.
• Wyposażenie: Maszyny posiadają zazwyczaj pełne wyposażenie, włączając w to obowiązkowe oświetlenie i osprzęt, dzięki czemu nadają się do użytku natychmiast po zakupie. Wozy są również wyposażane w osie resorowane typu Boogie.

Wybór i zakup beczkowozu

Wybór beczkowozu powinien być poprzedzony dokładną analizą potrzeb. Należy wziąć pod uwagę kluczowe czynniki, takie jak: pojemność zbiornika, typ pompy, rodzaj układu jezdnego oraz dodatkowe wyposażenie, a także planowane zastosowanie (rolnictwo, usługi komunalne, inne). Proces wyboru i zakupu można podzielić na kilka kroków:

1. Określenie wymagań: Należy precyzyjnie określić zapotrzebowanie dotyczące pojemności, typu pompy oraz dodatkowego wyposażenia.
2. Wybór dostawcy: Warto zapoznać się z ofertami różnych dostawców i producentów beczkowozów, korzystając z lokalnych dealerów, stron internetowych czy specjalistycznych firm.
3. Złożenie zapytania ofertowego: Po wybraniu kilku potencjalnych dostawców, należy złożyć zapytania ofertowe, aby uzyskać szczegółowe informacje o dostępnych modelach, cenach oraz warunkach sprzedaży lub wynajmu.
4. Negocjacje i finalizacja umowy: Po otrzymaniu i porównaniu ofert można przystąpić do negocjacji warunków. Wszystkie ustalenia powinny być jasno określone w umowie.
5. Dostawa i odbiór: Po finalizacji umowy, firma zorganizuje dostawę beczkowozu do miejsca docelowego.

Koszty zakupu beczkowozu asenizacyjnego są zróżnicowane i zależą od wielu czynników, w tym od pojemności, typu pompy, materiałów oraz wyposażenia dodatkowego. Istnieje również możliwość wynajmu beczkowozu, co może być atrakcyjną opcją w przypadku krótszych potrzeb lub ograniczonego budżetu. Koszt wynajmu często kształtuje się od stu do nawet kilku tysięcy złotych za dobę, w zależności od modelu i okresu wynajmu. Warto rozważyć również rynek wtórny, gdzie dostępne są używane beczkowozy, które mogą być znacznie tańsze. Ważne jest także uwzględnienie bieżących kosztów eksploatacji, w tym paliwa, konserwacji oraz potencjalnych napraw.
