Beczkowóz własnej roboty 1000 l: projekt, budowa, porady

Woda to jedno z najważniejszych mediów na budowie, wykorzystywana do rozrabiania zapraw, podlewania świeżego betonu czy mycia narzędzi. Zapewnienie stałego dostępu do niej bywa wyzwaniem. Rozwiązaniem może być beczkowóz, który w przypadku braku dostępu do sieci wodociągowej lub studni, umożliwia dowożenie wody na teren inwestycji.

Alternatywą dla specjalistycznych beczkowozów dostępnych na rynku jest zorganizowanie własnego rozwiązania. Można w tym celu wykorzystać czystą plastikową beczkę, tak zwanego mausera, o pojemności 1000 litrów. Umieszczona na specjalnej przyczepie, po napełnieniu może być dowożona na plac budowy za pomocą ciągnika lub innego pojazdu wyposażonego w hak.

Historia i zastosowanie beczkowozów

Beczkowóz ma długą historię, sięgającą ponad stu lat, kiedy to był nieodzownym narzędziem dla wielkich miast, dostarczając im wodę na wozach konnych. Od tego czasu przeszedł wiele metamorfoz, a dziś z tą nazwą kojarzymy przede wszystkim wozy asenizacyjne, najczęściej stosowane przez rolników i do wywozu szamba. Jednak ich zastosowanie jest znacznie szersze.

Beczkowóz do szamba

W gospodarstwach domowych, które nie mają dostępu do kanalizacji, szambo wymaga regularnego opróżniania. Do tego celu służą wyspecjalizowane wozy asenizacyjne, popularnie nazywane „szambowozami”.

Beczkowóz asenizacyjny dla gospodarstwa rolnego

W rolnictwie beczkowozy pełnią kluczową rolę w transporcie i rozrzucaniu gnojówki na polach, nawożąc i użyźniając grunt. Mogą to robić na dwa sposoby: poprzez wprowadzanie gnojówki bezpośrednio w głąb gleby za pomocą agregatu lub dystrybucję nawozu na odległość nawet kilkunastu metrów za pomocą urządzeń rozbryzgowych. Niektórzy rolnicy wykorzystują również beczkowozy jako mobilne poidła dla bydła na pastwiskach.

Beczkowóz do transportu wody pitnej

Chociaż system wodociągów jest obecnie powszechny, beczkowozy wciąż dostarczają wodę pitną w sytuacjach kryzysowych, na przykład po powodziach. Historycznie, przed rozwojem wodociągów, beczkowozy były głównym źródłem zaopatrzenia miast w wodę.

Beczkowóz do gaszenia pożarów

Przed rozwojem motoryzacji beczkowóz w zaprzęgu konnym był stałym wyposażeniem strażaków, dostarczając znaczne ilości wody na miejsce pożaru. Dziś, choć rzadziej, beczkowozy służą do dogaszania ognia, na przykład na polach lub w lasach.

Budowa beczkowozu

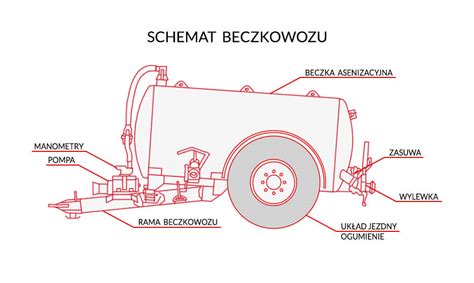

Współczesny wóz asenizacyjny może mieć wiele konfiguracji, ale jego podstawowe elementy to beczka, mechanizm napełniania, rama, układ jezdny i ogumienie. Dokładne zrozumienie tych elementów jest kluczowe, niezależnie od tego, czy kupujemy gotowy beczkowóz, czy budujemy go samodzielnie.

Beczka

Beczki są dostępne w dwóch głównych typach: stalowych i z tworzywa sztucznego. Beczki stalowe są popularniejsze ze względu na swoją wytrzymałość; im grubsza blacha, tym większa odporność na odkształcenia i uszkodzenia mechaniczne. Minusem jest waga, która wymaga większej mocy ciągnika, oraz konieczność zabezpieczenia przed korozją, najlepiej przez cynkowanie. Beczki z tworzywa sztucznego są znacznie lżejsze (o 20-30% lżejsze niż stalowe), co zmniejsza zapotrzebowanie na moc ciągnika. Ich wadą jest mniejsza odporność na uszkodzenia mechaniczne, choć nowoczesne technologie znacznie poprawiły ich wytrzymałość. Większość beczek z tworzywa nie stosuje kompresorów, ponieważ pod- i nadciśnienie im nie służą.

Mechanizm napełniania

Wyróżniamy cztery rodzaje beczkowozów pod względem mechanizmu napełniania:

• zalewane za pomocą zewnętrznego układu,
• napełniane pompą próżniową (kompresorem),
• napełniane pompą przepływową,
• (rzadziej) posiadające kombinację układów pompy próżniowej i przepływowej.

Pompa próżniowa (kompresor)

W Polsce największą popularnością cieszą się beczkowozy z kompresorem. Pompa próżniowa odpowiada zarówno za napełnianie, jak i opróżnianie zbiornika, wytwarzając pod- lub nadciśnienie w beczce. Jej największą zaletą jest przystępna cena. Wadami są gorsze radzenie sobie z pobieraniem cieczy ze zbiorników głębszych niż 2 metry poniżej gruntu, co zwiększa czas napełniania i może prowadzić do przegrzania pompy. Kompresor również pieni ciecz, co gorzej wypełnia beczkę. Problemy te można częściowo rozwiązać, wybierając beczkowóz z kompresorem i dodatkowym akceleratorem, co jednak zwiększa koszty.

Pompa przepływowa

Pompa przepływowa może wytworzyć ciśnienie nawet 10 razy większe niż pompa próżniowa, co pozwala na pompowanie cieczy z głębokości poniżej 5 metrów w krótszym czasie. Umożliwia również wydajniejsze tłoczenie z beczki i współpracę z szerokimi aplikatorami. Mniej pieni ciecz, dzięki czemu napełnia zbiornik nawet w 100%. Wadami są znacznie wyższa cena (od 20 do 70 tys. złotych więcej w zależności od mechanizmu: ślimakowa lub krzywkowa) oraz szybsze zużycie i większa podatność na uszkodzenia ze względu na bezpośredni kontakt z cieczą.

Rama

Nie każdy wóz asenizacyjny posiada ramę; istnieją konstrukcje samonośne, głównie w małych zbiornikach (np. beczkowóz 3000l lub 4000l). Większe urządzenia zazwyczaj posiadają konstrukcję ramową, najczęściej częściową (np. przyspawane profile zamknięte lub kątowniki). Chociaż wzmacnia to beczkowóz, nie nadaje się do pracy z aplikatorami zawieszanymi. Tylko pełna rama zapewnia taką możliwość, a także większe bezpieczeństwo i stabilność zbiornika, umożliwiając jazdę z większą prędkością bez ryzyka.

Układ jezdny i ogumienie

Układ jezdny jest bardzo ważnym elementem beczkowozu. Najtańsze i najmniejsze maszyny zazwyczaj posiadają jedną, sztywną oś. W większych wozach (np. beczkowóz 10000l) spotkamy się z zawieszeniem tandemowym, które zazwyczaj posiada resory paraboliczne. W największych zbiornikach oferta układu jezdnego jest obszerna, obejmując wersje dwu-, trzy- a nawet czteroosiowe. Resory dostępne są w technologii parabolicznej, hydraulicznej i pneumatycznej, z czego dwie ostatnie najlepiej tłumią drgania, pozwalając na szybszy transport. Standardem przy większej liczbie osi jest układ skrętny, ułatwiający manewrowanie i ograniczający zużycie tylnych opon. Niektórzy producenci oferują możliwość przestawienia układu jezdnego na ramie, co pozwala na dobranie odpowiedniego nacisku na zaczep, co wpływa na stabilność, dociążenie i trakcję ciągnika.

W przypadku opon najważniejsza jest ich wielkość i średnica. Im większe opony, tym mniej mocy potrzebuje ciągnik do transportu beczkowozu, co ma szczególne znaczenie w gospodarstwach rolnych.

Akcesoria do beczkowozu

Oprócz podstawowych elementów beczkowozu, istotną rolę w jego sprawnym działaniu odgrywają również akcesoria, takie jak węże, zawory i złącza.

Wąż do beczkowozu

Wybór odpowiedniego węża jest kluczowy ze względu na szeroki wybór produktów na rynku. Węże asenizacyjne do beczkowozów/szamba służą do tłoczenia różnych cieczy, często skażonych chemicznie lub zawierających fekalia, dlatego powinny być odporne. Producenci zazwyczaj wykonują je z PVC lub gumy, przy czym te pierwsze są popularniejsze ze względu na mniejszą wagę. Ważne parametry to elastyczność i grubość ścianki, które wpływają na wytrzymałość i wygodę pracy. PVC traci plastyczność w niższych temperaturach, dlatego w zimie wąż może być sztywniejszy. Dla plastyczności w niskich temperaturach warto wybrać materiał z domieszką kauczuku. Wąż powinien również cechować się wysoką odpornością na podciśnienie, aby nie załamał się do wewnątrz. Długość i struktura (gładka lub falowana) zależą od indywidualnych potrzeb.

Zawór do beczkowozu

Wydajna i bezpieczna praca wozów asenizacyjnych wymaga odpowiednich zabezpieczeń, do których zaliczamy zawory. Dzielimy je na trzy rodzaje:

• podciśnieniowe: zapobiegają zassaniu, czyli zapadnięciu się zbiornika do wewnątrz,
• nadciśnieniowe: chronią beczkę przed pojawieniem się zbyt wysokiego ciśnienia,
• odcinające/syfonowe: zmniejszają ryzyko przelania pompy.

W przypadku zaworów pod- i nadciśnieniowych ważne parametry to średnica (najczęściej w calach), zakres wysokości ciśnienia (w barach) oraz wymiary zaworu. Istotny jest również sposób regulacji ciśnienia. Dla zaworu odcinającego kluczowa jest średnica, aby pasował do węża. Materiał wykonania wszystkich zaworów powinien być wytrzymały i odporny na korozję, aby zapewnić bezpieczeństwo użytkowania beczkowozu.

Złącze do beczkowozu

Złącza do beczkowozu dzielą się na męskie i żeńskie, a także na te mocowane do węża oraz te na stałe przykręcone do wozu asenizacyjnego. Na rynku dostępne są złącza proste oraz wyprofilowane pod różnymi kątami (np. 45 lub 90 stopni), a także wersje służące do rozpylania. Najczęściej spotykane złącza to STORZ, BAUER oraz PERROT.

• Złącza STORZ: To złącza symetryczne, które uzyskują szczelność już przy 1/4 obrotu, co ułatwia ich szybkie i łatwe łączenie. Stosuje się je w branży przeciwpożarowej oraz w systemach wodociągowych i kanalizacyjnych ze względu na ich wytrzymałość i prostotę użytkowania.
• Złącza BAUER: Charakteryzują się specjalnym mechanizmem dźwigniowym od strony kulistego wtyku, który zapewnia szczelne połączenie. Są popularne w rolnictwie i przemyśle do transportu wody, gnojowicy lub innych płynnych materiałów. Można je łączyć pod kątem (do 30°).
• Złącza PERROT: Kolejne złącza dźwigniowe, oferujące wysoką szczelność i wytrzymałość. Często znajdują zastosowanie w sytuacjach wymagających wysokiej odporności na ciśnienie i działanie chemikaliów.

Przy doborze złączy kieruj się przede wszystkim rozmiarem węża oraz metodą mocowania do zbiornika (gwint lub otwory na śruby). Standardowym materiałem wykonania jest stal, która powinna być zabezpieczona przed korozją (np. poprzez ocynkowanie). Rzadziej pojawiają się złącza z tworzywa sztucznego.

Jak działa beczkowóz?

Działanie beczkowozu jest stosunkowo proste i polega na kilku kluczowych etapach:

1. Napełnianie beczkowozu: Beczkowóz rozpoczyna pracę od napełniania zbiornika. Odbywa się to poprzez zastosowanie podciśnienia, które wciąga ciecz do zbiornika. Pompa, najczęściej pompa próżniowa (kompresor), odpowiada za tworzenie podciśnienia i zasysanie cieczy. Po napełnieniu zbiornika ważne jest jego bezpieczne zamknięcie.
2. Transport cieczy: Po napełnieniu zbiornika i jego szczelnym zamknięciu, beczkowóz jest gotowy do transportu.
3. Opróżnianie beczkowozu: Po dotarciu na miejsce przeznaczenia, ciecz jest opróżniana ze zbiornika. Może to odbywać się poprzez wylewkę, lub poprzez zastosowanie nadciśnienia w jego wnętrzu, co ułatwia wypływ cieczy ze zbiornika.
4. Czyszczenie i konserwacja: Po każdym użyciu beczkowóz powinien przejść proces czyszczenia i konserwacji. Regularne czyszczenie zapobiega gromadzeniu się osadów i zanieczyszczeń, a konserwacja zapewnia długą żywotność pojazdu.

Projekt i budowa beczkowozu własnej roboty (DIY)

Budowa własnego beczkowozu o pojemności 1000 litrów, na przykład z wykorzystaniem zbiornika IBC (mausera), jest praktycznym rozwiązaniem dla osób potrzebujących mobilnego źródła wody na budowie lub w gospodarstwie. Projekt „Made in Bartox” powstał w maju ubiegłego roku i był wykorzystywany do podlewania warzyw, drzewek owocowych itp., zwłaszcza w okresach suszy.

Kluczowe elementy do rozważenia:

• Pojemność zbiornika: 1000 litrów to popularna pojemność dla zbiorników typu mauser, która jest wystarczająca do wielu zastosowań. Warto jednak rozważyć większą pojemność, np. 2000 litrów, przez dodanie drugiego kontenera, szczególnie jeśli transport odbywa się na większe odległości (np. 3 km) i często.
• Rodzaj zbiornika: Mauzer jest dobrym wyborem ze względu na dostępność i relatywnie niskie koszty.
• Podwozie/przyczepa: Należy zapewnić solidną przyczepę przystosowaną do przewożenia dużych obciążeń. W przypadku większych pojemności (np. 4000 litrów) warto rozważyć beczkę na tandemie, aby zapewnić stabilność, zwłaszcza na mokrym terenie.
• Pompa: Do podlewania można wykorzystać prądownicę strażacką podłączoną do węża wylotowego oraz wąż ssawny wkładany do beczki. Napęd pompy może pochodzić z wałka WOM ciągnika. W planach można rozważyć mocniejsze pompy, w zależności od potrzeb.
• Koła: Rozważenie założenia większych kół lub układu tandemowego poprawi stabilność i zmniejszy opory toczenia, co jest szczególnie ważne przy większych masach.
• Moc ciągnika: Przy wyborze pojemności beczkowozu należy uwzględnić moc ciągnika. Beczka o pojemności 1700 litrów jest stosunkowo niewielka, ale dla dużych zbiorników (np. 4000 litrów) potrzebny jest odpowiednio mocny ciągnik, szczególnie na trudnym terenie.

Kwestie formalne i prawne

Beczkowóz własnej roboty musi być zgodny z przepisami ruchu drogowego, jeśli ma być używany na drogach publicznych. Należy sprawdzić lokalne przepisy dotyczące rejestracji pojazdów rolniczych i specjalnych. Ważne są także kwestie bezpieczeństwa i higieny pracy, a operator powinien posiadać odpowiednie kwalifikacje i uprawnienia.

Wynajem beczkowozu

Jeżeli budowa własnego beczkowozu nie jest możliwa lub potrzebujesz go tylko tymczasowo, możesz rozważyć wynajem. Wynajem beczkowozu jest alternatywnym rozwiązaniem dla zakupu, co może być szczególnie korzystne w przypadku krótkoterminowych potrzeb lub gdy koszt zakupu jest zbyt wysoki. Koszt wynajmu beczkowozu może się różnić w zależności od wielu czynników, takich jak pojemność, typ pompy, dodatkowe wyposażenie, długość okresu wynajmu oraz lokalizacja. Małe beczkowozy, o pojemności do 1000 litrów, mogą kosztować od stu do nawet kilku tysięcy złotych za dobę.

Kroki wynajmu beczkowozu:

1. Określenie wymagań: Należy dokładnie określić pojemność, typ pompy oraz dodatkowe wyposażenie beczkowozu.
2. Wybór dostawcy: Warto sprawdzić oferty różnych dostawców i producentów beczkowozów, korzystając z lokalnych dealerów, stron internetowych czy specjalistycznych firm.
3. Złożenie zapytania ofertowego: Po wyborze kilku potencjalnych dostawców, należy złożyć zapytania ofertowe, aby uzyskać szczegółowe informacje o dostępnych modelach, cenach oraz warunkach wynajmu.
4. Negocjacje i finalizacja umowy: Po otrzymaniu i porównaniu ofert, można przystąpić do negocjacji warunków wynajmu. Wszystkie ustalenia powinny być jasno określone w umowie.
5. Dostawa i odbiór: Po finalizacji umowy firma zorganizuje dostawę beczkowozu do miejsca docelowego.
