Beczkowóz: Budowa, Zastosowanie i Rola Systemów Hydraulicznych

W każdym gospodarstwie rolnym, szczególnie w kontekście rozpoczynającego się sezonu rolnego, kluczowe jest efektywne zarządzanie materiałami płynnymi, takimi jak gnojowica, gnojówka czy inne substancje. Doskonałym wyborem w tym zakresie jest wóz asenizacyjny, często nazywany beczkowozem. Ta wielka maszyna służy do samoczynnego pobierania (wypompowywania), transportu i rozlewania na pola gnojowicy, gnojówki lub innych płynnych substancji.

Rynek oferuje ogromną różnorodność beczkowozów, a wybór odpowiedniego modelu zależy od wielu czynników. Należy rozważyć części zamienne, jakość wykonania beczki, rodzaje aplikatorów, pomp, podwozia i sprzęgu, technologię napełniania, a także cenę. Przed podjęciem decyzji warto zwrócić uwagę na charakterystykę gospodarstwa, w tym głębokość zbiornika gnojowicy, co ma wpływ na zastosowanie odpowiedniego kompresora próżniowego lub przepływowego.

Budowa beczkowozu i kluczowe komponenty

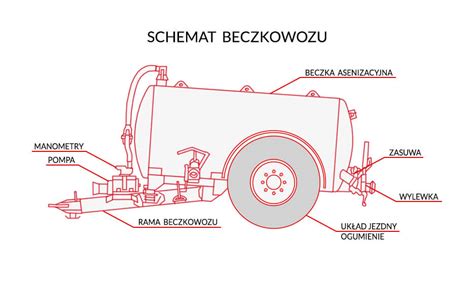

Współczesny wóz asenizacyjny oferuje wiele konfiguracji, jednak jego podstawowa budowa opiera się na kilku kluczowych elementach: beczce, mechanizmie napełniania, ramie, układzie jezdnym i ogumieniu.

Beczka

W przypadku beczek oferta jest stosunkowo prosta, obejmując zbiorniki stalowe oraz te wykonane z tworzyw sztucznych. Zbiorniki stalowe cieszą się większą popularnością ze względu na swoją wytrzymałość, przy czym grubsza blacha na ścianach zbiornika zwiększa odporność na odkształcenia i uszkodzenia mechaniczne. Beczka stalowa wymaga jednak odpowiedniego zabezpieczenia przed korozją, najlepiej poprzez cynkowanie ogniowe, co jest obecnie najbardziej rozpowszechnioną metodą (np. Joskin Modulo 2 12000, Pichon 12400). Minusem stalowych beczek jest ich większa masa, co wymaga ciągnika o większej mocy. Natomiast beczka z tworzywa sztucznego cechuje się o wiele mniejszą wagą (nawet o 20-30% w porównaniu do stalowej), co pozwala na wykorzystanie ciągników o mniejszej mocy. Ich popularność rośnie (np. Rekordia GFK 31000l, Bauer 18000 l, Zunchammer 12500l), a technologia wykonania zapewnia dużą odporność na uszkodzenia mechaniczne, choć są podatne na uszkodzenia w wyniku zderzenia z dużą, masywną przeszkodą. Dla niektórych minusem może być to, że większość beczek z tworzywa nie stosuje kompresorów, ponieważ pod- i nadciśnienie im nie służą.

Wybierając wóz asenizacyjny, warto też zwrócić uwagę na sposób osadzenia wewnętrznych grodzi beczki (falochrony). Najlepiej, jeśli producent wspawuje je w przekrój beczki, a dopiero potem następuje proces cynkowania, co gwarantuje dokładne pokrycie wszystkich krawędzi. Grubość ścianek jest gwarancją sztywności konstrukcji.

Mechanizm napełniania

Wyróżniamy cztery rodzaje beczkowozów pod kątem napełniania zbiorników: zalewane za pomocą zewnętrznego układu, napełniane pompą próżniową (kompresorem), napełniane pompą przepływową oraz (rzadziej) posiadające kombinację układów pompy próżniowej i przepływowej. W Polsce największą popularnością cieszą się beczkowozy z kompresorem, gdzie pompa próżniowa odpowiada zarówno za napełnianie, jak i opróżnianie zbiornika poprzez wytwarzanie pod- lub nadciśnienia. Beczkowóz o napełnianiu próżniowym (podciśnieniowym) z kompresorem jest odpowiedni dla zbiornika położonego na ponad poziom gruntu i do 2m głębokości. Wraz ze wzrostem głębokości zasysania spada prędkość napełniania, co prowadzi do pienienia się gnojowicy i niepełnego napełnienia beczki. Długotrwała praca kompresora może spowodować przekroczenie maksymalnej temperatury urządzenia, co może prowadzić do przegrzania lub awarii. Poziom zapełnienia każdy użytkownik może kontrolować za pomocą wskaźnika wizualnego, wizjera, ewentualnie wskazówki.

W przypadku zbiorników na większej głębokości stosowane są wozy z pompą przepływową, np. Rekordia PW1800 lub Joskin 10000MEB. Pompa przepływowa potrafi wytworzyć w rurze ciśnienie nawet 10 razy większe niż pompa próżniowa, co pozwala na pompowanie cieczy nawet z głębokości poniżej 5 metrów, a czas napełniania jest krótszy. Co więcej, umożliwia dużo wydajniejsze tłoczenie z beczki i współpracę z szerokimi aplikatorami. Pompa przepływowa mniej pieni ciecz, dzięki czemu napełnia zbiornik nawet w 100%. Pompy przepływowe są jednak droższe i szybciej się zużywają, ponieważ mają bezpośredni kontakt z cieczą.

Wydajność pomp próżniowych można zwiększyć poprzez zastosowanie akceleratora (przyspieszacza). To napędzana hydraulicznie pompa, którą producenci montują pomiędzy zbiornikiem wozu a wężem ssawnym. Zapewnia to wyższą wydajność napełniania zbiornika, możliwość wypompowywania cieczy z większych głębokości oraz mniejsze spienianie.

Rama

Wozy asenizacyjne znajdziemy oparte na konstrukcji samonośnej, jak i ramowej. Wozy bez ramy dostępne są raczej w zakresie małych pojemności zbiornika (np. beczkowóz 3000l lub beczkowóz 4000l). W przypadku dużej większości wozów mamy z reguły do czynienia z konstrukcjami ramowymi, choć ciężko tu mówić o pełnej ramie. Do zbiornika na gnojowicę na całej długości są bowiem przymocowane profile zamknięte lub kątowniki z blach o niewielkiej grubości. Pełna rama daje większe bezpieczeństwo i stabilność zbiornika, umożliwiając jazdę z większą prędkością bez ryzyka oraz pracę z aplikatorami zawieszanymi.

Układ jezdny i ogumienie

Układ jezdny pełni bardzo ważną rolę w beczkowozie, wpływając na komfort jazdy i szybkość transportu. Zapotrzebowanie na moc zależy od budowy układu jezdnego. Zastosowanie dużych i szerokich kół poprawia właściwości trakcyjne, co skutkuje spadkiem zapotrzebowania na moc, czyniąc wóz lżejszym w uciągu i pozwalając na wykorzystanie mniejszego ciągnika. Na podstawie pojemności beczki mamy możliwość wyróżnić różne typy podwozia: jednoosiowe, dwuosiowe (tandem) oraz trzyosiowe (tridem).

W nieco większych wozach (np. beczkowóz 10000l) spotkamy się z zawieszeniem tandemowym, który dodatkowo posiada (zazwyczaj) resory paraboliczne. W największych zbiornikach oferta układu jezdnego jest obszerna, dostępne są beczkowozy w wersji dwu-, trzy-, a nawet czteroosiowej. Jeśli zaś chodzi o resory, są dostępne w technologii parabolicznej, hydraulicznej i pneumatycznej. Dwa ostatnie cechują się największą zdolnością do tłumienia drgań, dzięki czemu pozwalają na szybszy transport. Standardem przy większej ilości osi jest układ skrętny, który ułatwia manewrowanie i ogranicza zużycie tylnych opon. Niektórzy producenci dają możliwość przestawienia układu jezdnego na ramie, aby dobrać odpowiedni nacisk na zaczep, co wpływa na stabilność, dociążenie i trakcję ciągnika.

Jeśli chodzi o opony, najważniejsza jest ich wielkość i średnica. Im większe opony, tym mniej mocy potrzebuje ciągnik, aby skutecznie wieźć beczkowóz, co ma szczególne znaczenie w gospodarstwach rolnych. W każdym przypadku należy zastanowić się nad dostępnymi dla konkretnego wozu wariantami ogumienia i, jeśli to możliwe, wybrać opony o największej średnicy i szerokości, co ułatwi rozlewanie gnojowicy na polu, zwłaszcza w przypadku pracy w trudnych warunkach.

Rola systemów hydraulicznych w beczkowozach

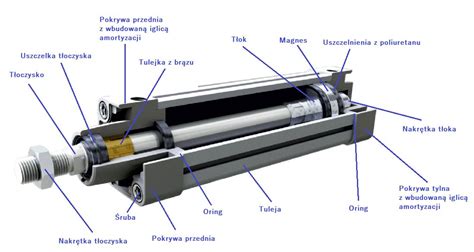

Współczesne beczkowozy wykorzystują zaawansowane systemy hydrauliczne do sterowania i zamykania/otwierania różnych mechanizmów, co znacząco poprawia ich funkcjonalność, precyzję i komfort obsługi. Kluczowym elementem tych systemów jest siłownik hydrauliczny.

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie. Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie. Jest dostosowany do pracy w maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych. W beczkowozach siłownik sterowany hydraulicznie z gazową sprężyną wewnętrzną jest często stosowany do kontrolowania ruchu ramion, zasuwy wylewu czy innych elementów wymagających precyzyjnego pozycjonowania i blokowania.

Przykłady zastosowań hydrauliki w beczkowozach:

• Hydraulicznie napędzane pompy: Niektóre systemy napełniania i opróżniania beczkowozów wykorzystują pompy napędzane hydraulicznie. Na przykład, w wozie asenizacyjnym Meprozet PW-300 Quadro zastosowano potrójnie łamane ramię wysięgowe z hydraulicznie napędzaną pompą zanurzaną i wężem tłocznym, służące do samodzielnego tankowania i napełniania innych beczek.
• Hydrauliczny napęd kompresora: W ofercie firmy Pomot Chojna, oprócz kompresorów napędzanych z WOM ciągnika, opcjonalnie dostępny jest hydrauliczny napęd kompresora, co zwiększa elastyczność i efektywność pracy.
• Hydrauliczne sterowanie ramionami: Producenci, tacy jak Pichon, oferują ramiona do podbierania gnojowicy, które są opuszczane z wężem do lejka za pomocą siłowników hydraulicznych. To pozwala na precyzyjne i zdalne sterowanie ramieniem, umożliwiając pobieranie gnojowicy ze zbiorników wkopanych, wysokich napowierzchniowych lub cystern, co jest formą „hydraulicznego zamykania” czy pozycjonowania.
• Zawory odcinające: Choć draft nie precyzuje, że zawory są hydraulicznie *zamykane*, ich rola w kontrolowaniu przepływu jest kluczowa dla procesu zamykania i otwierania dopływu/wypływu. W wielu nowoczesnych maszynach rolniczych, zasuwy wylewowe i inne zawory są sterowane hydraulicznie dla maksymalnej wygody i precyzji.

Zastosowanie beczkowozu

W swojej długiej historii beczkowozy służyły człowiekowi w wielu działalnościach. Wciąż pełnią bardzo ważną rolę w gospodarstwach rolnych i przy opróżnianiu szamb, ale nie są to ich jedyne zastosowania.

Beczkowóz do szamba

W miejscach, gdzie nieczystości nie trafiają do kanalizacji, beczkowozy, popularnie nazywane „szambowozami”, służą do opróżniania szamb. Są to wyspecjalizowane wozy asenizacyjne.

Beczkowóz asenizacyjny dla gospodarstwa rolnego

W gospodarstwach rolnych beczkowozy pełnią kluczową rolę w transporcie i rozrzucaniu gnojówki na polach, nawożąc i użyźniając grunt. Mogą robić to na dwa sposoby: z agregatem, który wprowadza gnojówkę bezpośrednio w głąb gleby, lub za pomocą urządzeń rozbryzgowych, dystrybuujących nawóz na odległość nawet kilkunastu metrów. Niektórzy rolnicy wykorzystują beczkowozy także jako mobilne poidło dla bydła na pastwisku.

Beczkowóz do transportu wody pitnej

Beczkowozy dostarczały wodę pitną dużym ośrodkom miejskim przed rozwojem systemów wodociągowych. Dziś wciąż dostarczają wodę pitną w sytuacjach kryzysowych, np. po powodziach.

Beczkowóz do gaszenia pożarów

Przed rozwojem motoryzacji beczkowóz w zaprzęgu konnym był stałym wyposażeniem strażaków. Dziś rzadko służą do dogaszania ognia (np. na polu lub w lesie), ale wciąż mogą być wykorzystywane do transportu wody na miejsce pożaru.

Akcesoria do beczkowozu

Oprócz podstawowych elementów beczkowozu wyróżniamy również akcesoria, które pełnią istotną rolę w jego sprawnym działaniu.

Wąż do beczkowozu

Węże asenizacyjne do beczkowozów/szamba służą do tłoczenia różnych cieczy, w tym skażonych substancjami chemicznymi czy fekaliów, dlatego powinny być odporne. Producenci wykonują je zazwyczaj z PVC lub gumy, przy czym te pierwsze są popularniejsze ze względu na mniejszą wagę. Ważnymi parametrami węży są elastyczność oraz grubość ścianki, które są ze sobą połączone, ponieważ grubsza ścianka zwiększa wytrzymałość i giętkość. Warto pamiętać, że przy niższych temperaturach PVC traci plastyczność. Wąż powinien cechować się odpowiednio wysoką odpornością na podciśnienie, aby się nie załamał. Długość i struktura węża (gładka lub falowana) zależą od indywidualnych potrzeb.

Zawór do beczkowozu

Wydajna i bezpieczna praca wozów asenizacyjnych nie obędzie się bez odpowiednich zabezpieczeń, do których zaliczają się zawory. Dzielimy je na trzy rodzaje:

• Podciśnieniowe: zapobiegają zassaniu, czyli zapadnięciu się zbiornika do wewnątrz.
• Nadciśnieniowe: chronią beczkę przed pojawieniem się zbyt wysokiego ciśnienia.
• Odcinające/syfonowe: zmniejszają ryzyko przelania pompy.

Przy doborze zaworów pod- i nadciśnieniowych ważne są średnica, zakres wysokości ciśnienia (w barach) oraz wymiary zaworu. W przypadku zaworu odcinającego liczy się przede wszystkim średnica. Wszystkie zawory powinny być wykonane z materiałów wytrzymałych i odpornych na korozję.

Złącze do beczkowozu

Złącza do beczkowozu dzielą się na męskie i żeńskie, a także na te trafiające do węża i te na stałe przykręcone do wozu asenizacyjnego. Istnieją również złącza wyprofilowane pod różnymi kątami (45 lub 90 stopni) oraz wersje służące do rozpylania. Najczęściej spotykane złącza w beczkowozach to STORZ, BAUER oraz PERROT.

• Złącza STORZ: Są to złącza symetryczne, które uzyskują szczelność już przy 1/4 obrotu, co ułatwia ich szybkie i łatwe łączenie. Stosuje się je często w branży przeciwpożarowej oraz w systemach wodociągowych i kanalizacyjnych ze względu na ich wytrzymałość i prostotę użytkowania.
• Złącza BAUER: Charakteryzują się specjalnym mechanizmem dźwigniowym od strony kulistego wtyku, który zapewnia szczelne połączenie. Są popularne w rolnictwie i przemyśle, gdzie wymagane jest szybkie i niezawodne łączenie węży do transportu wody, gnojowicy lub innych płynnych materiałów. Można je też łączyć pod kątem (do 30°).
• Złącza PERROT: Kolejne złącza dźwigniowe, które oferują wysoką szczelność i wytrzymałość. Często znajdują zastosowanie w sytuacjach wymagających bardzo wysokiej odporności na ciśnienie i działanie chemikaliów.

Przy doborze złączy należy kierować się przede wszystkim rozmiarem węża oraz metodą mocowania do zbiornika (gwint lub otwory na śruby). Standardowym materiałem wykonania jest stal, która powinna być zabezpieczona przed korozją (np. poprzez ocynkowanie).

Przegląd ofert producentów wozów asenizacyjnych

Wytwórcy wozów asenizacyjnych oferują różnorodne rozwiązania w szerokich konfiguracjach, w tym systemy napełniania i rozładunku beczek.

• Joskin: Belgijska firma Joskin oferuje 11 serii wozów asenizacyjnych o pojemności od 6000 do 32 000 l. Dostępne są wozy z pięcioma systemami napełniania i opróżniania beczki, z czego najbardziej popularnym jest próżniowy system pompowania z pompą próżniową (kompresorem). W modelach Alpina, Modulo, Volumetria, Quadra i Euroliner producent oferuje połączenie pompy próżniowej z pompą odśrodkową. W niektórych modelach Joskin stosowany jest odśrodkowy system pompowania Storm, a także system Dual-Storm, będący połączeniem dwóch pomp odśrodkowych, cechujący się wyższą wydajnością i lepszym zasilaniem szerokich aplikatorów. Innym rozwiązaniem jest system pomp Vacu-Strom, tworzony przez pompę próżniową do napełniania i pompę odśrodkową (Storm).
• Meprozet: Oferuje beczkowozy o pojemności od 3000 do 30 000 l. W maszynach tych zastosowano próżniowy system napełniania beczki z montowanym na dyszlu kompresorem napędzanym z WOM ciągnika. Opróżnianie odbywa się za pomocą nadciśnienia lub grawitacyjnie. Napełnianie beczki może być wspomagane pracą turbonapełniacza. W wozie asenizacyjnym Meprozet PW-300 Quadro zastosowano potrójnie łamane ramię wysięgowe z hydraulicznie napędzaną pompą zanurzaną i wężem tłocznym, służące do samodzielnego tankowania i napełniania innych beczek.
• Pomot Chojna: Posiada 14 modeli wozów asenizacyjnych o pojemności od 2500 do 30 000 l, wyposażonych w kompresor napędzany z WOM ciągnika. Opcjonalnie jest dostępny hydrauliczny napęd kompresora. Kompresor jest wykorzystywany zarówno do napełniania, jak i opróżniania zbiornika poprzez wytwarzanie podciśnienia lub nadciśnienia w beczce. W większych modelach pompa może pompować gnojowicę również za pomocą ramienia ssawnego z przyczep dostarczających gnojowicę przez górny kielich gumowy.
• Pichon: Francuska firma Pichon oferuje wozy asenizacyjne o pojemności od 2600 do 30 000 l. Mogą być wyposażone w różne opcje napełniania beczki i rozlewania gnojowicy, w tym kompresory chłodzone powietrzem lub cieczą (napędzane z WOM ciągnika), a także pompy wyporowe, łopatkowe i odśrodkowe. Pompy wyporowe krzywkowe są przeznaczone do produktów jednorodnych i lepkich. Pompy odśrodkowe wyróżnia wyższa wydajność napełniania zbiornika, mniejsze spienianie oraz możliwość wypompowywania cieczy z większych głębokości. Producent oferuje trzy modele ramion do podbierania gnojowicy, w tym ramię wieżowe (wyposażone w dwa lub trzy przeguby) oraz ramię pompujące opuszczane z wężem do lejka za pomocą siłowników hydraulicznych.
