Budowa i konserwacja opryskiwacza polowego – instrukcja krok po kroku

Wprowadzenie do przygotowania opryskiwacza

Przed rozpoczęciem nowego sezonu wegetacyjnego kluczowe jest sprawdzenie i przygotowanie opryskiwacza do pracy. Tylko sprawny technicznie opryskiwacz można poprawnie wyregulować i przygotować do pracy. O jego stan techniczny należy zadbać już przed zimą. Aby w skuteczny sposób wykonać zabiegi, należy odpowiednio przygotować opryskiwacz do pracy, dokonując sprawdzenia stanu i działania poszczególnych podzespołów oraz przeprowadzając odpowiednie regulacje.

Przygotowanie opryskiwacza do zimy i po zimie

Rozruch opryskiwacza po zimie zależy głównie od stanu, w jakim pozostawiono go na ten okres. Opryskiwacz powinien być przed zimą przepłukany płynem niezamarzającym, zdemontowane wkłady filtrów, rozpylacze, manometr oraz wykręcone śruby spustowe w pompie. Najlepiej na okres zimy zalać pompę płynem niezamarzającym, np. płynem do spryskiwaczy samochodowych. W tym celu należy odkręcić przewód zasilający pompę w ciecz i odbierający ją pod wytworzonym przez nią ciśnieniem. Do otworu wejściowego wlewamy płyn niezamarzający, a następnie obracamy parę razy wałkiem pompy, aby płyn rozprowadził się po całym jej układzie i wypchnął wodę.

Wszystkie elementy ruchome, które wymagają smarowania, warto nasmarować przed zimą. Świeżo uzupełniony smar usunie z tych miejsc wodę, która mogłaby przyczynić się do korozji. Wszystkie wcześniej usunięte elementy opryskiwacza należy teraz zainstalować.

Konserwacja i kontrola kluczowych podzespołów

Pompa - serce opryskiwacza

Pompa to jeden z najważniejszych podzespołów roboczych opryskiwacza, stanowiący jego „serce”. Należy dbać o jej stan techniczny.

Podstawowe czynności obsługowe i kontrolne pompy to okresowe sprawdzenie jej szczelności, poziomu oleju oraz wysokości ciśnienia w powietrzniku (jeżeli występuje). Ciśnienie w powietrzniku powinno wynosić 1/3 - 2/3 ciśnienia roboczego. W przypadku, kiedy powietrze z powietrznika uchodzi, oznacza to, że jest pęknięta membrana lub uszkodzony wentyl - części te należy wymienić.

Głośna praca pompy to najczęściej wybicie łożysk lub uszkodzenie mimośrodu; należy je wymienić. W pompie sprawdzamy stan przepon tłocznych - w przypadku powierzchniowych spękań, przepony należy wymienić. Należy dokonywać regularnych przeglądów i podstawowych napraw pompy, takich jak wymiana przepon, sprężyny zaworu, itp.

Przy obsłudze pompy opryskiwacza powinno się regularnie kontrolować stan oleju w zbiorniczku wyrównawczym i w razie potrzeby uzupełniać go olejem zalecanym przez producenta.

Mieszadło i jego funkcjonalność

Mieszadło musi działać intensywnie, aby zapewnić prawidłowe mieszanie cieczy roboczej bez osadzania się cząstek zawiesiny. Wizualnie widoczny efekt mieszania uzyskuje się przy pracującym zespole hydraulicznym opryskiwacza.

Efekt mieszania jest uzyskiwany poprzez skierowanie w pobliże dna zbiornika znacznych ilości cieczy pod ciśnieniem do specjalnie skonstruowanych dysz mieszających lub perforowanej rury. Sprawdza się je przy niewielkim napełnieniu zbiornika wodą. Należy zwrócić uwagę na dyszę mieszadła, czy tworzy silny strumień cieczy oraz na drożność przelewu zwrotnego. Bezwzględnie należy kontrolować stan mieszadła.

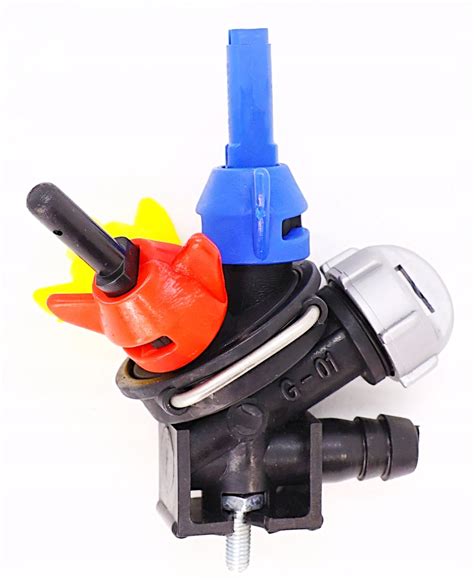

Rozpylacze - klucz do skuteczności zabiegów

Kolejnym krokiem jest przegląd stanu rozpylaczy. Od prawidłowego doboru rodzaju i wielkości rozpylacza zależy w znacznym stopniu biologiczny stopień ochrony roślin.

Wszystkie rozpylacze zainstalowane na belce muszą być tego samego typu i rozmiaru. Powinny charakteryzować się tym samym kątem rozpylania cieczy i jednakowym natężeniem wypływu. Niepoprawnie rozpylona ciecz to typowy objaw niedrożności rozpylacza.

W czasie wymiany rozpylaczy trzeba zwrócić uwagę na małe filterki, które niekiedy pozostają w oprawie lub wyjmują się z kołpakiem i rozpylaczem. Po zainstalowaniu kołpaka może się okazać, że uszczelniacz nie spełnia swojego zadania i ciecz zamiast być rozpylana, wydostaje się między rozpylaczem a oprawą. Jest to spowodowane tym, że stary odkształcony uszczelniacz nie nadaje się do ponownego montażu.

Należy sprawdzić, czy w posiadanym opryskiwaczu wyposażonym w rozpylacze szczelinowe każdy z nich jest identycznie ustawiony na belce polowej, czyli z lekkim odchyleniem (5-10º) od osi podłużnej. Ma to na celu takie usytuowanie poszczególnych strumieni cieczy, aby nie zderzały się ze sobą. Różne rozpylacze zainstalowane na belce pozwalają na szybką ich wymianę w zależności od warunków.

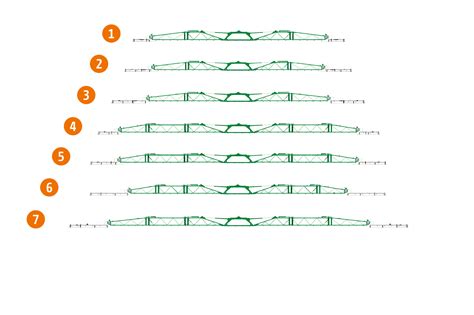

Belka polowa - stabilność i regulacja

Sprawdzając belkę polową, trzeba zwrócić uwagę na stan przegubów i zawieszenia oraz położenie belki w pionie i poziomie. Linki służące do rozkładania belek opryskiwaczy z czasem się wyciągają. Przed sezonem powinno się ich naciąg skorygować za pomocą śrub. Dokładnie należy skontrolować przewody cieczy wzdłuż całej belki polowej oraz szczelność połączeń.

Belki polowe opryskiwaczy ustawia się w zależności od kąta rozpylania cieczy. Przy większym kącie rozpylania belka polowa powinna być ustawiona niżej. Dla rozpylaczy o kącie rozpylania 120º, należy belkę ustawić w odległości 40 cm, dla 110º - 50 cm, a dla 80º - 60 cm od wierzchołków opryskiwanych roślin.

Filtry - ochrona przed zanieczyszczeniami

Podczas przepływu cieczy roboczej od zbiornika do rozpylaczy znajdują się filtry. Przed rozpoczęciem sezonu należy sprawdzić stan i czystość poszczególnych filtrów, w tym sita wlewowego oraz szczelność połączeń. Filtry zanieczyszczone należy oczyścić, a uszkodzone wymienić.

Praktyka wykazała, że rolnicy nie przykładają zbyt dużej wagi do stanu i czystości filtrów. Jest to przyczyną częstych awarii polegających na zapychaniu się rozpylaczy, co w efekcie zmniejsza skuteczność zabiegów.

Zawory sterujące

Zawory sterująco-rozdzielcze muszą poprawnie działać, być szczelne i charakteryzować się dobrą stabilnością.

Ostateczne sprawdzenie i kalibracja

Wszelkie czynności z zakresu obsługi technicznej i konserwacji opryskiwaczy trzeba wykonywać bardzo starannie, ponieważ wpływają one na ich sprawność i trwałość. Przed rozpoczęciem opryskiwania należy dokładnie sprawdzić m.in. połączenie opryskiwacza z ciągnikiem, zwracając szczególną uwagę na połączenie wału odbioru mocy ciągnika z wałem przegubowym i pompą opryskiwacza.

Po przeglądzie poszczególnych podzespołów należy sprawdzić działanie całego opryskiwacza. Wszelkie czynności sprawdzające przeprowadzamy po napełnieniu zbiornika czystą wodą. Po zdemontowaniu rozpylaczy należy dokładnie przepłukać zbiornik i cały układ cieczowy. Po przepłukaniu sprawdzamy równomierność wyprysku poszczególnych rozpylaczy.

Dla wstępnego ustalenia parametrów pracy opryskiwacza w zależności od dawki, kategorii oprysku oraz warunków pracy dla określonej prędkości wiatru opracowane są tabele. Wyjeżdżając na pole, trzeba pamiętać o zabraniu tabeli wydatku cieczy rozpylaczy, a najlepiej nakleić ją na zbiorniku opryskiwacza. Tabela ta jest niezbędna również w opryskiwaczach sterowanych komputerem.

Porady dotyczące samodzielnej budowy i modyfikacji

Wśród informacji zawartych w tekście pojawiają się również wątki dotyczące samodzielnej budowy lub modyfikacji opryskiwaczy. Jedna z wypowiedzi sugeruje dodanie opaski z gumy zbrojonej pod zbiornik, aby uzyskać amortyzację i podnieść go o centymetr. Inna uwaga dotyczy spawania sprzętu, wskazując na zalety spawarki typu TIG AC/DC.

Pojawiają się również pytania dotyczące bardziej zaawansowanych konstrukcji, jak opryskiwacz z nawiewem do truskawek czy sugestie dotyczące kółek łatwo montowanych dla ułatwienia przechowywania zimą. W dyskusji poruszono kwestię możliwości samodzielnego wykonania opryskiwacza, gdzie materiały takie jak stal, kształtowniki oraz profile otwarte i zamknięte były kupowane w sklepach, hurtowniach lub zamawiane drogą internetową. Wskazano również przykładowe ceny elementów, takich jak koła czy pompa cieczy, a także znaczenie obliczenia wydajności siłowników hydraulicznych do płynnego rozkładania lanc opryskiwacza.

Wspomniano również o modyfikacjach zwiększających elastyczność i płynność rozkładania się lanc na polu poprzez zastosowanie kryz przy siłownikach, które zmniejszają przepływ oleju.

Rozwiązywanie problemów z pompą opryskiwacza

Jedna z wypowiedzi opisuje szczegółowy problem z pompą po wymianie membran i zalaniu jej ropą w celu przepłukania. Po zamontowaniu i zalaniu olejem (Turdus zamiast Hipola), pompa dawała ciśnienie, ale po krótkim czasie przestała działać. Po odkręceniu korka spustowego ciecz elegancko wylatywała, ale po zakręceniu stała w zbiorniczku. Kręcenie wałkiem ręką lub włączenie WOM nic nie dawało. Zauważono brak odpowietrznika w tej pompie i zadano pytanie o możliwe rozwiązanie problemu.
