Rozrzutniki Bergmann – Przegląd Modeli i Technologii

Firma BERGMANN to niemieckie przedsiębiorstwo rodzinne z siedzibą w Goldenstedt w Dolnej Saksonii, w Niemczech, którego początki sięgają 1896 roku. Założył ją Ludwig Bergmann senior, a następnie dołączyli do niego synowie Franc, Hermann i Heinrich Bergmann. Od 1976 roku do swojej śmierci w lutym 2008 roku firmą zarządzał Dipl. Ing. Ludwig Bergmann. Następnie zarządzanie przejęła jego żona, Dr. Jutta Middendorf-Bergmann, która kontynuowała prowadzenie tej rodzinnej firmy. Obecnie przedsiębiorstwem zarządza trzecie pokolenie, łącząc wieloletnie doświadczenie z nowoczesną, innowacyjną techniką.

Bergmann oferuje szeroki wybór maszyn rolniczych, które spełniają najwyższe standardy jakości. Wśród nich znajdują się nowoczesne rozrzutniki obornika, rozrzutniki uniwersalne, przyczepy samozbierające oraz przyczepy przeładowcze. Maszyny te pracują na całym świecie, dostosowane do potrzeb występujących w gospodarstwach rolnych. Generalnym dystrybutorem wszystkich nowych maszyn Bergmann w Polsce jest firma Korbanek sp. z o.o., która zapewnia sprzedaż oraz serwis gwarancyjny i pogwarancyjny.

Historia i Ewolucja Rozrzutników Bergmann

Historia rozrzutników Bergmann rozpoczęła się w 1954 roku wraz z powstaniem pierwszych modeli M 50, M 60 i M 70. Te wczesne rozrzutniki były wyposażone w jeden lub dwa poziome walce rozrzucające z zębami i miały dopuszczalną masę całkowitą 2,5 lub 3 tony.

• 1962 rok: Pojawiła się seria M 42 do M 82 z pięcioma modelami, oferującymi większą pojemność ładunkową i dopuszczalną masę całkowitą od 2,2 do 3,5 tony, dostępne jako rozrzutniki obornika i wozy wielozadaniowe z podwoziem jedno- i dwuosiowym.
• Koniec lat 60.: Wprowadzono model M 92 o dopuszczalnej masie całkowitej 5,7 lub 6,5 tony.
• Początek lat 70.: Pojawił się dwuosiowy model M 102 o dopuszczalnej masie całkowitej 7,1 tony.
• Połowa lat 80.: Model M 92 był dostępny również jako resorowany rozrzutnik tandemowy. Oferowano trzy adaptery rozrzucające: z zębami (M 42 i M 52), ślimakowy (od M 62), każdy z dwoma poziomymi walcami (wysokość przepustowa od 600 do 850 mm) i zasięgiem rozrzucania około 2 metrów, oraz adapter z szerokim rozrzutem z trzema pionowymi walcami z zębami i zasięgiem rozrzucania od 4 do 5 metrów.

Modernizacja w latach 70. i 80.

W latach 70. modele M 42, M 52, M 62, M 72 i M 82 zostały zastąpione przez sześć modeli: M 44, M 54, M 64, M 64 S, M 74 i M 84. Charakteryzowały się one większą pojemnością ładunkową (od 4,9 do 7,5 m³), większym rozstawem kół, szerszymi oponami i wyższą dopuszczalną masą całkowitą (od 3,1 do 5,7 tony).

W latach 80. wprowadzono nową generację rozrzutników o dopuszczalnej masie całkowitej od 4,5 do 16 ton, obejmującą modele jednoosiowe M 450, M 550, M 600 i M 700 SG oraz resorowane modele tandemowe M 800 GTA, M 1200 i M 1600. Były one seryjnie wyposażone w ślimakowy adapter rozrzucający z dwoma walcami.

Innowacje w latach 90. i XXI wieku

• 1991 rok: Rozpoczęto produkcję rozrzutników uniwersalnych TSW 700 (jednoosiowy) i TSW 800 (tandemowy), wyposażonych w dwuwalcowy adapter rozdrabniający (wysokość przepustowa 1250 mm) i talerzowy adapter rozrzucający, zapewniając zasięg rozrzucania do 22 metrów.
• Lata 90.: Asortyment rozrzutników obornika i uniwersalnych był stale poszerzany o modele takie jak M/TSW 1614, 1814 i 1821, o dopuszczalnej masie całkowitej do 18 ton i pojemności ładunkowej do 21 m³.
• 1994 rok: Wprowadzono Pilotbox - centralną skrzynkę sterowniczą do obsługi rozrzutnika, która z niewielkimi modyfikacjami jest używana do dziś.
• 1995 rok: Bergmann zaczął stosować wyłącznie okrągłe łańcuchy stalowe o wymiarach 14 x 50 mm i sile zrywającej 25 ton na łańcuch dla podłóg transportowych.
• 1996 rok: Zaprezentowano pierwszy rozrzutnik o szerokości nadwozia 2050 mm - TSW 1818 S.
• 1998 rok: Wprowadzono systemy wymienne Vario, umożliwiające stosowanie różnych nadwozi (rozrzutnika, objętościowe, zbiornikowe, wywrotki) z jednym podwoziem.
• 2001 rok: Wyprodukowano pierwsze rozrzutniki z wanną stożkową wykonaną całkowicie ze stali. Dwuwalcowe adaptery rozdrabniające w rozrzutnikach uniwersalnych miały wysokość przepustową 1350 mm.
• 2005 rok: Na targach Agritechnica zaprezentowano pierwszy samobieżny rozrzutnik TSW A 19 na Mercedesie Actros, z dokładnym rozrzucaniem sterowanym przez GPS.
• 2009 rok: Na targach Agritechnica zaprezentowano nowy rozrzutnik obornika M 1080 oraz po raz pierwszy TSW 6230 S z podwoziem hydraulicznym.
• 2015 rok: Na rynku pojawił się rozrzutnik z możliwością ważenia TSW 5210 W, a następnie modele TSW 6240 W i TSW 7340 S.
• 2017 rok: Na targach Agritechnica zaprezentowano pierwszy rozrzutnik niskopodwoziowy - model TSW 2140 E.
• 2023 rok: Na targach Agritechnica Bergmann zaprezentował funkcjonalny prototyp Bergmann Xpert 5.24, zapowiadając premierę nowej generacji rozrzutników Xpert z całkowicie nową koncepcją konstrukcyjną, stopniowo wprowadzanych na rynek od jesieni 2025 roku. Nowa seria ma również wprowadzić system ISOBUS TIM dla rozrzutników nawozów organicznych.

Modele Rozrzutników Obornika Bergmann

Bergmann oferuje różnorodne modele rozrzutników obornika, dostosowane do specyficznych potrzeb rolników. Warto zapoznać się z ich ofertą i podstawowymi parametrami.

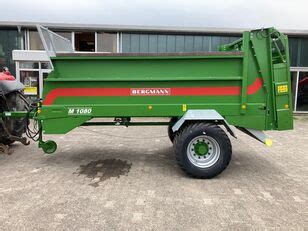

Bergmann M 1080 - Jednoosiowy Rozrzutnik Obornika

Bergmann M 1080 to jednoosiowy rozrzutnik obornika wyposażony w masywne podwozie z dokręcanym zaczepem oraz stabilne koło podporowe. Samonośna skrzynia ładunkowa jest łatwa w czyszczeniu i konserwacji, a duża klapa konserwacyjna z przodu maszyny ułatwia dostęp do przenośnika podłogowego. Szerokie ogumienie chroni przed nadmiernym zagęszczeniem gleby. Dwa łańcuchy przenośnika podłogowego (wytrzymałość 15 ton na zerwanie każdy) i hydrauliczny napęd przenośnika zapewniają niezawodny transport materiału do adaptera rozrzucającego SW. Adapter ten, o prześwicie 1300 mm, posiada 4 pionowe walce z dokręcanymi stalowymi płaskimi zębami, jest uniwersalny i charakteryzuje się dużą przepustowością oraz małym zapotrzebowaniem mocy.

Rozrzutniki Uniwersalne M 2120 / TSW 2120

Dostępne są modele Bergmann M 2120 E (jednoosiowy) / M 2120 T (tandem) / TSW 2120 E (jednoosiowy) / TSW 2120 T (tandem). Przenośnik podłogowy z napędem hydraulicznym zapewnia niezawodny transport różnych materiałów do adaptera rozrzucającego, wykorzystując cztery solidne łańcuchy (każdy 14x50 mm, wytrzymałość na zerwanie 25 ton).

• Modele M 2120 SW E / T: Posiadają pionowy adapter rozrzucający SW z prześwitem 1300 mm i 4 pionowymi walcami z dokręcanymi stalowymi płaskimi zębami.
• Modele M 2120 SX E / T: Wyposażone są w pionowy adapter rozrzucający SX z prześwitem 1400 mm i 4 pionowe wzmocnione walce z dokręcanymi stalowymi płaskimi zębami.
• Modele TSW 2120 E / T: Dysponują poziomym adapterem rozrzucającym SM z prześwitem 1350 mm, dwoma poziomymi (opcjonalnie wzmocnionymi) walcami rozdrabniającymi z dokręcanymi stalowymi płaskimi zębami oraz talerzowym adapterem rozrzucającym z dwoma talerzami o średnicy 900 mm. Każdy talerz ma 4 regulowane łopatki rozrzucające. Pokrywa adaptera rozrzucającego umożliwia manualną regulację wysokości prześwitu i kąta nachylenia dolnej części klapy tylnej, co pozwala na precyzyjne ustawienie punktu podawania materiału na talerze i uzyskanie dokładnego rozrzutu. Zabezpieczenie sprężynowe chroni przed zanieczyszczeniami.

Rozrzutnik Niskopodwoziowy TSW 2140 E

Model TSW 2140 E to niskopodwoziowy rozrzutnik wyposażony w długi zaczep dolny i amortyzację. Stopa podporowa „Jost” ułatwia podczepianie. Ogumienie o rozmiarach 480/95 R 50 o dużej powierzchni przylegania i niskim ciśnieniu minimalizuje zagęszczanie gruntu. Rozrzutnik jest seryjnie wyposażony w adapter rozrzucający TSW z walcami rozdrabniającymi poziomymi, z prześwitem 1400 mm i napędem łańcuchowym (opcjonalnie wałkami kardana).

Rozbieżna, stalowa skrzynia ładunkowa o wysokiej pojemności poszerza się od ścianki przedniej w kierunku adaptera, co zapobiega wzrostowi nacisku i zapewnia równomierne przesuwanie ładunku. Posuw podłogi z napędem hydraulicznym wykorzystuje 4 łańcuchy (każdy 14x50 mm, wytrzymałość na zerwanie 25 ton) osadzone głęboko na dużych zębatkach, co minimalizuje zużycie. Rolki napinacza i zębatki tylne ze zgarniakami gwarantują niezawodne prowadzenie łańcucha przenośnika podłogowego.

Rozrzutniki M / TSW 3140 E / T i M 4190

Modele M / TSW 3140 E / T są dostępne z górnym lub dolnym zaczepem. Rozrzutnik obornika Bergmann M 4190 na osi tandemowej oferuje do wyboru górny lub dolny zaczep amortyzowany z regulacją wysokości. Podwozie w wersji seryjnej wyposażone jest w 4-resorowe zawieszenie z wahaczami wzdłużnymi. Opcjonalnie dostępna jest oś podnoszona, oś skrętna oraz wymuszone sterowanie osią skrętną.

Rozrzutnik Uniwersalny TSW 4190 S

Seryjnie rozrzutnik uniwersalny Bergmann TSW 4190 S jest wyposażony w poziomy adapter rozdrabniający z 2 walcami oraz w adapter rozrzucający z 2 talerzami o średnicy 1000 mm z 6 łopatkami rozrzucającymi, które posiadają możliwość przestawienia kąta ustawienia. Napęd adaptera rozdrabniającego standardowo jest łańcuchowy, natomiast opcjonalnie możliwy jest napęd wałkami kardana. Przenośnik podłogowy napędzany hydraulicznie, z 4 łańcuchami o odporności na zerwanie 25 ton każdy, oraz bardzo duża przekładnia napędowa przenośnika podłogowego zapewniają niezawodny transport różnych materiałów do adaptera rozrzucającego. Adapter rozdrabniający z walcami poziomymi, z hydraulicznie przestawianą zasuwą piętrzącą i prześwitem 1500 mm, znakomicie nadaje się do wszystkich rozrzucanych materiałów. Obustronny napęd przenośnika podłogowego zapewnia równomierne obciążenie wału poziomego i łańcuchów, co optymalizuje przeniesienie siły i zmniejsza zużycie. W wersji seryjnej rozrzutniki są wyposażone w dokładny wskaźnik wysokości zasuwy piętrzącej. Do wyboru jest zaczep górny lub dolny, amortyzowany, z regulacją wysokości oraz stopa podporowa „Jost”.

Rozrzutnik Uniwersalny TSW 6240 S

Rozrzutnik uniwersalny TSW 6240 S jest seryjnie wyposażony w dolny amortyzowany dyszel zaczepowy (najczęściej wybierany z końcówką kulową K80), stopę podporową „Jost”, przenośnik podłogowy z napędem hydraulicznym (cztery łańcuchy 14x50 mm, odporność na zerwanie 25 ton/łańcuch) oraz adapter rozdrabniający z hydrauliczną zasuwą piętrzącą, napędzany łańcuchowo (lub opcjonalnie wałkami kardana).

Pokrywa adaptera rozdrabniającego umożliwia regulację wysokości prześwitu i kąta nachylenia dolnej części klapy tylnej, w zależności od rozrzucanego materiału i warunków, co pozwala na optymalne ustawienie punktu spadania materiału na talerze rozrzucające i precyzyjny rozrzut. Osobne zabezpieczenie dla walców rozdrabniających i talerzowego adaptera rozrzucającego. Sprzęgło znajduje się przed każdym adapterem rozdrabiającym i talerzem rozrzucającym, chroniąc przekładnie. Awaryjne zatrzymanie przenośnika podłogowego przy nagłym spadku prędkości obrotowej natychmiast przerywa podawanie materiału (opcja). Zawieszenie hydrauliczne o skoku 300 mm zapewnia bardzo dobre właściwości jezdne, bezpieczeństwo i stabilność oraz dostosowanie się do podłoża podczas postoju i jazdy.

Rozrzutnik Uniwersalny TSW 7340 S

Największy rozrzutnik uniwersalny Bergmann TSW 7340 S może osiągnąć maksymalną dopuszczalną masę całkowitą aż 34 tony. W wersji seryjnej posiada amortyzowany dyszel o regulowanej wysokości do dolnego zaczepu i hydrauliczną stopę podporową z przodu, obustronny napęd przenośnika podłogowego oraz napęd adaptera rozdrabniającego za pomocą łańcuchów (opcjonalnie wałki kardana).

Przyczepy Samozbierające Bergmann

Oprócz rozrzutników, Bergmann oferuje również zaawansowane przyczepy samozbierające, które charakteryzują się innowacyjnymi rozwiązaniami w zakresie zbioru i cięcia paszy.

Przyczepy Samozbierające Bergmann ROYAL

Przyczepy samozbierające Bergmann ROYAL są wyposażone w 2-rotorowy system załadowczy, gdzie procesy cięcia i prasowania materiału przebiegają oddzielnie. Składają się z 1 rotora tnącego (4 rzędy zębów ułożonych spiralnie) i 1 rotora prasującego (2 rzędy zębów ułożonych spiralnie). Materiał jest cięty, wstępnie sprasowany i przekazywany do komory ładunkowej. Konstrukcja i prędkość obrotowa obu rotorów są dopasowane w taki sposób, aby podczas fazy załadunku i przenoszenia nie dochodziło do zgniatania ani ściskania ładunku.

Seryjnie przyczepy samozbierające ROYAL są wyposażone w zaczep górny (możliwy z oczkiem o Ø 40 mm, z końcówką kulową K80, ze sztywnym pierścieniem o Ø 50 mm). Opcjonalnie dostępny jest zaczep dolny (z końcówką kulową K80 lub z obrotowym pierścieniem o Ø 50 mm), a także hydrauliczna amortyzacja i oś skrętna wleczona. Podłoga transportująca w przyczepach ROYAL jest drewniana, o grubości 28 mm, o długiej trwałości dzięki impregnacji drewna.

• Pobieracz: krzywkowy o szerokości 1940 mm, z 6 rzędami palców i rozstawem 55 mm, zbierający nawet duże pokosy, zapewniający czysty i delikatny zbiór paszy.
• Mechanizm tnący: Umożliwia uzyskanie teoretycznej długości cięcia 35 mm. 41 noży na belce nożowej, w jednym rzędzie, zapewnia dokładne, optymalne i wydłużone cięcie oraz gwarantuje wysoką jakość kiszonki. Każdy nóż jest indywidualnie zabezpieczony przed ciałami obcymi, noże wracają do pozycji automatycznie, wymiana noży odbywa się bez narzędzi i nie ma potrzeby regulacji noży.

Przyczepy Samozbierające Bergmann REPEX

Przyczepy samozbierające Bergmann REPEX są wyposażone w 1 rotor o średnicy 750 mm i szerokości 1470 mm, z 7 masywnymi rzędami zębów ułożonych spiralnie. Nakładki zębów rotora wykonane są z Hardoxu (szerokość 15 mm).

• Zaczep: Modele REPEX 29 S, 30 K, 31 S i 32 K są seryjnie wyposażone w zaczep górny (zaczep dolny jest możliwy opcjonalnie). Natomiast modele REPEX 32 S, 33 K, 34 S i 35 K są seryjnie wyposażone w zaczep dolny.
• Podłoga transportująca: Seryjnie przyczepy REPEX są wyposażone w podłogę transportującą stalową, co zapewnia długą trwałość i jest rzadko spotykanym rozwiązaniem w tej klasie przyczep.
• Pobieracz: krzywkowy o szerokości 2050 mm, z 6 rzędami palców i rozstawem 55 mm, bez problemu zbierający nawet duże pokosy, zapewniający czysty i delikatny zbiór paszy. Rolka dogniatająca pokos z grzebieniem prowadzącym oraz duże, kierowane koła kopiujące znajdują się w wyposażeniu seryjnym.

Przyczepy Samozbierające Bergmann CAREX

Standardowo przyczepy CAREX są wyposażone w mechanizm tnący z 41 nożami na belce nożowej. Wszystkie modele CAREX można natomiast opcjonalnie wyposażyć w podbieracz o szerokości 2270 mm w połączeniu z 53-nożowym mechanizmem tnącym. Optymalne dopasowanie do podłoża umożliwia opcjonalny walec kopiujący podbieracza.

• Napęd rotora: Odpowiada za niego wydajna przekładnia planetarna, która dzięki kompaktowej konstrukcji dysponuje znacznym zapasem mocy i jest przeznaczona do pracy z największymi ciągnikami.
• Rotor tnący: Wysokowydajny rotor tnący o średnicy 850 mm i szerokości 1470 mm, posiada 8 rzędów spiralnie ułożonych zębów, delikatnie i równomiernie transportując materiał do przestrzeni ładunkowej.
• Mechanizm tnący: Umożliwia uzyskanie teoretycznej długości cięcia 35 mm. 41 noży na belce nożowej, w jednym rzędzie, zapewnia dokładne, optymalne i wydłużone cięcie oraz gwarantuje wysoką jakość kiszonki. Każdy nóż jest indywidualnie zabezpieczony przed ciałami obcymi, noże wracają do kanału cięcia automatycznie, wymiana noży odbywa się bardzo szybko - w tym celu niezbędne jest hydrauliczne odchylenie belki nożowej. Noże odblokowują się automatycznie i można je wyjąć bez używania narzędzi. Jednoczesne podnoszenie dyszla przegubowego powoduje zwiększenie przestrzeni pod przyczepą samozbierającą CAREX, dzięki czemu odchylanie belki nożowej na boki nie jest konieczne.
• Zaczep: Przyczepy samozbierające CAREX są wyposażone w zaczep dolny (możliwy z końcówką kulową K80 lub z obrotowym pierścieniem Ø 50 mm).
• Podłoga transportująca: Seryjnie przyczepy CAREX są wyposażone w podłogę transportującą stalową, co zapewnia długą trwałość.
• Pobieracz (opcja): krzywkowy o szerokości 2270 mm, z 6 rzędami palców i rozstawem 55 mm, bez problemu zbiera nawet duże pokosy, zapewniając czysty i delikatny zbiór paszy. Rolka dogniatająca pokos z grzebieniem prowadzącym oraz duże, kierowane koła kopiujące znajdują się w wyposażeniu seryjnym. Optymalne dopasowanie do podłoża umożliwia opcjonalny walec kopiujący podbieracza.

Przyczepy Samozbierające Bergmann SHUTTLE

Przyczepy samozbierające SHUTTLE są wyposażone w wysokowydajny rotor tnący o średnicy 850 mm i szerokości 1840 mm, posiadający 8 rzędów spiralnie ułożonych zębów, delikatnie i równomiernie transportujący materiał do przestrzeni ładunkowej. Mechanizm tnący umożliwia uzyskanie teoretycznej długości cięcia 34 mm. 53 noże na belce nożowej, w jednym rzędzie, zapewniają dokładne, optymalne i wydłużone cięcie oraz gwarantują wysoką jakość kiszonki. Każdy nóż jest indywidualnie zabezpieczony przed ciałami obcymi, noże wracają do kanału cięcia automatycznie, wymiana noży odbywa się bardzo szybko - w tym celu niezbędne jest hydrauliczne odchylenie belki nożowej. Noże odblokowują się automatycznie i można je wyjąć bez używania narzędzi. Jednoczesne podnoszenie dyszla przegubowego powoduje zwiększenie przestrzeni pod przyczepą samozbierającą SHUTTLE, dzięki czemu odchylanie belki nożowej na boki nie jest konieczne. Zawieszenie hydrauliczne umożliwia wyrównanie osi 300 mm, zapewniając optymalne zachowanie się przyczepy podczas jazdy, maksymalną stateczność i bezpieczeństwo jazdy, stabilność i przyczepność do podłoża. Przyczepy samozbierające SHUTTLE są wyposażone w zaczep dolny (możliwy z końcówką kulową K80 i z obrotowym pierścieniem).
