Znaczenie specyfikacji technicznych wózków widłowych dla projektowania magazynu
Wszyscy producenci wózków widłowych opracowują szczegółowe specyfikacje techniczne dla każdego sprzedawanego typu i modelu urządzenia. Informacje zawarte w tych specyfikacjach są kluczowe dla prawidłowego zaprojektowania obiektu magazynowego. Należą do nich przede wszystkim:
- Szerokość korytarza niezbędna do bezpiecznego manewrowania wózkiem.
- Maksymalna wysokość podnoszenia ładunku.
- Wysokość wysuwanego masztu.
Szczególną uwagę należy zwrócić na wysokość podnoszenia, definiowaną jako odległość od podłogi do górnej części wideł. Przy obliczaniu maksymalnej wysokości najwyższego poziomu regału magazynowego, należy uwzględnić wysokość części palety znajdującej się pod widłami, ponieważ widły wsuwane są między jej nóżki.
Konieczne jest również oszacowanie wysokości złożonych masztów w celu ustalenia wymiarów wysokości drzwi, przejść pod regałami oraz stropów, zwłaszcza w przypadku, gdy wózki przemieszczają się pod podestami.
W systemach magazynowych typu "wjazdowego" (drive-in), gdzie wózki wjeżdżają do korytarzy z uniesionym ładunkiem, czas manewrów ulega wydłużeniu. W takich sytuacjach należy uwzględnić szerokość urządzenia oraz minimalny odstęp 50 mm (po 25 mm z każdej strony) między urządzeniem a prowadnicami.
Klasyfikacja wózków widłowych i normy bezpieczeństwa
Wózki widłowe można podzielić na następujące klasy:
- Klasa 400: obejmuje wózki z przeciwwagą lub z wysuwanym masztem.
- Klasa 300A: to trójstronne wózki widłowe z operatorem, który podnosi się wraz z ładunkiem (man-up).
- Klasa 300B: to trójstronne wózki widłowe obsługiwane przez kierowcę (man-down), w których operator pozostaje na poziomie podłogi.
Wspomniane wymogi dotyczące odstępów nie są jedynymi środkami bezpieczeństwa przy projektowaniu korytarzy magazynowych. Stanowią one część szczególnych norm, które określają wymagane cechy obiektu. W każdym kraju mogą obowiązywać szczegółowe przepisy, które należy uwzględnić.

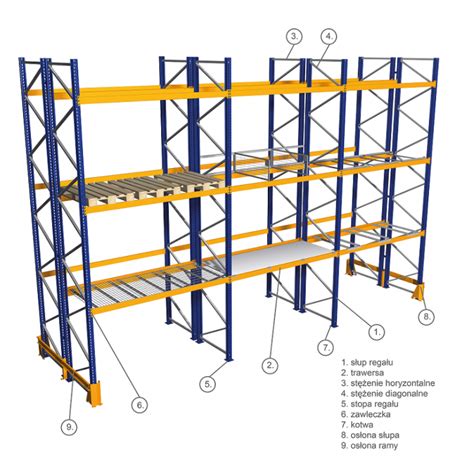

W Polsce zagadnienia dotyczące magazynowania oraz aspektów towarzyszących zawarte są w normie EN 15635. W niektórych sytuacjach zewnętrzne boczne ramy regałów powinny być wydłużone co najmniej o 500 mm powyżej ostatniego poziomu ładunkowego, a wewnętrzne o 100 mm.
Szerokość jednokierunkowych korytarzy komunikacyjnych powinna być znacznie większa (o około 600 mm) od szerokości wózków lub pojazdów, które się w nich przemieszczają, oraz od szerokości ładunków o największych wymiarach. Wyjątek stanowią wózki wieżowe.
Jeżeli korytarze te będą również użytkowane przez pracowników pieszych, należy zapewnić minimalną szerokość 1 metra przeznaczoną wyłącznie dla pieszych. Gdy zastosowane są przejazdy dla wózków widłowych, równolegle należy zapewnić osobne przejście dla pieszych.
Odnośnie szerokości tuneli, stosuje się te same wymiary jak w korytarzach.
Obliczanie minimalnej szerokości korytarza dla składowania pod kątem prostym
Podczas budowy magazynów, fabryk lub umieszczania nowych półek, należy zarezerwować kanał o odpowiedniej szerokości, aby uniknąć wpływu na obracanie, układanie w stosy oraz załadunek i rozładunek wózków widłowych, co mogłoby wpłynąć na wydajność pracy. Późniejsze korekty mogą być czasochłonne i pracochłonne.
Aby w pełni wykorzystać przestrzeń roboczą, szerokość korytarza do składowania pod kątem prostym oblicza się według następującego wzoru:
Szerokość korytarza składowania pod kątem prostym = Minimalny promień skrętu wózka widłowego + Przedni zwis wózka widłowego + Długość wideł/palety wózka widłowego + Bezpieczna odległość
Bezpieczna odległość wynosi zazwyczaj 200 mm.

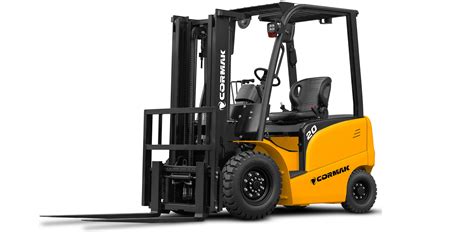

Przedni zwis wózka widłowego odnosi się do odległości od środka przedniego koła wózka do przedramienia wózka. Minimalny promień skrętu wózka widłowego to minimalna odległość od najbardziej wysuniętej na zewnątrz strony wózka do środka skrętu, gdy kierownica jest maksymalnie skręcona. Dotyczy to zarówno minimalnego promienia skrętu na zewnątrz, jak i minimalnej odległości od najbardziej wewnętrznej strony wózka do środka skrętu (minimalny promień skrętu wewnętrzny).
W normalnych warunkach te dane są podawane w tabeli parametrów przez producenta wózka widłowego i nie wymagają samodzielnego pomiaru. Odchylenie tych danych wynosi zazwyczaj 100 mm.
Przedni zwis, długość wideł/palety i odległość bezpieczeństwa mają stałe wartości, które można bezpośrednio zastosować we wzorze. Jedyną zmienną, która wymaga uwagi użytkownika, jest minimalny promień skrętu wózka widłowego.
Użytkownicy powinni zwracać uwagę na te dane przy zakupie wózka, ponieważ odzwierciedlają one jego charakterystykę i szczegóły konstrukcyjne. Aby pomóc użytkownikom w maksymalizacji wykorzystania przestrzeni, producenci często projektują tylną część wózka jako łuk z centrum sterowania jako rdzeniem. Minimalny promień skrętu wózków z przeciwwagą jest zazwyczaj mniejszy niż w przypadku wózków czteropunktowych.
Czynniki wpływające na szerokość korytarza roboczego
Szerokość korytarza jest krytycznym czynnikiem, który znacząco wpływa na wydajność, bezpieczeństwo i ogólną produktywność magazynu lub obiektu magazynowego. Na minimalną szerokość korytarza wymaganą dla elektrycznego wózka widłowego wpływa kilka czynników:
- Fizyczne wymiary wózka widłowego: Długość, szerokość i promień skrętu odgrywają kluczową rolę. Wózek o większym promieniu skrętu będzie wymagał szerszego korytarza.
- Rozmiar i kształt ładunków: Większe lub nieregularnie ukształtowane ładunki mogą wymagać większej przestrzeni do bezpiecznego manewrowania.
- Prędkość robocza wózka widłowego: Szybciej poruszające się wózki wymagają więcej miejsca do bezpiecznego zatrzymania i skrętu.
- Rodzaj i konfiguracja regałów magazynowych: Różne systemy regałów (selektywne, wjezdne, push-back) mają odmienne wymagania dotyczące szerokości korytarza.
- Umiejętności i doświadczenie operatora: Bardziej doświadczony operator może być w stanie manewrować wózkiem w węższym korytarzu z większą precyzją i bezpieczeństwem.
Aby określić minimalną szerokość korytarza, konieczna jest wszechstronna analiza powyższych czynników. Należy zmierzyć wymiary wózka widłowego, największych i najczęściej obsługiwanych ładunków, określić oczekiwaną prędkość operacyjną oraz typ i konfigurację regałów.
Prześwit to dodatkowa przestrzeń wymagana do bezpiecznego manewrowania wózkiem widłowym. Odpowiednia szerokość korytarza zapewnia bezpieczeństwo operatora, pozostałego personelu, a także otaczającego sprzętu i zapasów. Umożliwia wydajną pracę, minimalizując czas i wysiłek potrzebny do manewrowania ładunkami oraz zapewnia większą elastyczność w obsłudze ładunków różnych typów i rozmiarów.
Specyficzne rozwiązania dla różnych typów wózków
Projektowanie układu magazynu wymaga precyzyjnego dopasowania przestrzeni do specyfiki używanych wózków widłowych i charakteru operacji. Właściwie zaprojektowany układ zwiększa pojemność magazynową, skraca czas realizacji operacji i poprawia bezpieczeństwo.
Wózki czołowe i standardowe korytarze
Dla standardowych wózków czołowych przewożących europalety, minimalna szerokość korytarza obliczana jest według wzoru: długość wózka z ładunkiem + 2×200 mm marginesu bezpieczeństwa.
Wózki typu Reach Truck
Korytarz roboczy dla wózków typu Reach Truck to zazwyczaj od 2 800 mm do 3 200 mm. Te wózki umożliwiają realizację procesów na wysokości do 13 metrów i charakteryzują się niskim całkowitym kosztem posiadania.
Wózki systemowe VNA (Very Narrow Aisle)

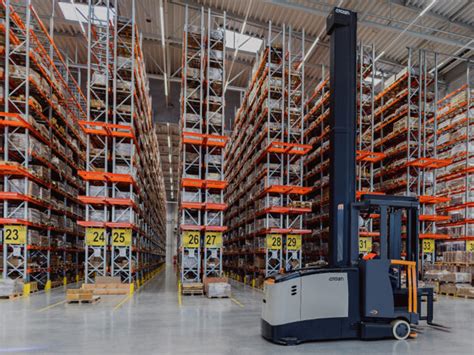

Korytarz roboczy dla wózków systemowych VNA wynosi około 1 700 mm. Wózki te są dedykowane do kompletacji i składowania całych palet w regałach, są dwukrotnie tańsze w obsłudze i co najmniej dwukrotnie bardziej wydajne niż wózki Reach Truck.
Wózki siedziskowe i stojące
Dla wózków siedziskowych minimalna szerokość korytarzy wynosi przynajmniej 3,5 metra. Wózki stojące, ze względu na swoją konstrukcję, wymagają korytarzy o minimalnej szerokości do 2,5 metra.
Dodatkowe aspekty projektowania układu magazynowego
Efektywny układ magazynu minimalizuje dystanse pokonywane przez wózki widłowe poprzez strategiczne rozmieszczenie stref funkcjonalnych. Analiza ABC pozwala ulokować towary o najwyższej rotacji najbliżej stref wydań, redukując średnią drogę transportową nawet o 30-40%.
Zastosowanie układu cross-dock dla produktów o wysokiej rotacji pozwala na pominięcie składowania i bezpośredni przeładunek. Wymaga to zaprojektowania szerokiej strefy przeładunkowej (minimum 12-15 metrów) umożliwiającej jednoczesną pracę kilku wózków.
Wybór systemu regałowego ma fundamentalny wpływ na projektowanie układu. Regały paletowe dwurzędowe (drive-in) pozwalają na składowanie w głąb, redukując liczbę korytarzy, ale wymagają szerszych alejek wjazdowych (4-4,5 metra).
Dla magazynów wysokiego składowania powyżej 10 metrów konieczne jest uwzględnienie dodatkowej przestrzeni manewrowej. Szerokość korytarza powinna być zwiększona o 100 mm na każde 3 metry wysokości podnoszenia powyżej standardowych 6 metrów.
Systemy mobilnych regałów, choć maksymalizują wykorzystanie powierzchni, wymagają szczególnej uwagi przy projektowaniu.
Normy i bezpieczeństwo w korytarzach roboczych
Przepisy OSHA (Occupational Safety and Health Administration) stanowią kluczowy element regulacyjny dla projektowania korytarzy roboczych. Osoby odpowiedzialne muszą uwzględniać zasady OSHA, a odpowiednie planowanie stanowisk pracy wspiera bezpieczne operacje.
Badania wykazały, że zbyt wąskie korytarze mogą spowodować aż 30% wzrost liczby wypadków. Kluczowe czynniki wpływające na bezpieczeństwo w korytarzach roboczych obejmują dobrą widoczność, dostateczną przestrzeń do manewrów i wyznaczenie stref roboczych.
Systemy takie jak HIT-NOT (technologia detekcji bliskości) zwiększają bezpieczeństwo w korytarzach roboczych, przyczyniając się do zmniejszenia liczby wypadków i poprawy efektywności operacji.
Reorganizacja układów magazynowych optymalizuje projektowanie korytarzy roboczych, zwiększając ich efektywność. Definiowanie, projektowanie i optymalizacja korytarzy roboczych są niezbędne do zwiększenia efektywności i bezpieczeństwa operacji magazynowych.
