Betoniarka 120l: napinanie paska i naprawa łożysk

Artykuł ten jest kompleksowym przewodnikiem po naprawie i konserwacji betoniarki, ze szczególnym uwzględnieniem problematyki napinania paska oraz wymiany łożysk. W oparciu o dostarczone informacje, przedstawimy kluczowe aspekty prawidłowego funkcjonowania betoniarki oraz rozwiązania najczęstszych problemów.

Rola paska napędowego w betoniarce

Pasek napędowy jest kluczowym elementem w każdej betoniarce, odpowiadającym za przenoszenie mocy z silnika na bęben mieszający. Jego prawidłowe naprężenie jest niezbędne do efektywnej pracy urządzenia. Z biegiem czasu i przy regularnym użytkowaniu pasek może się poluzować lub zużyć, co zmniejsza wydajność i może prowadzić do poważniejszych problemów mechanicznych.

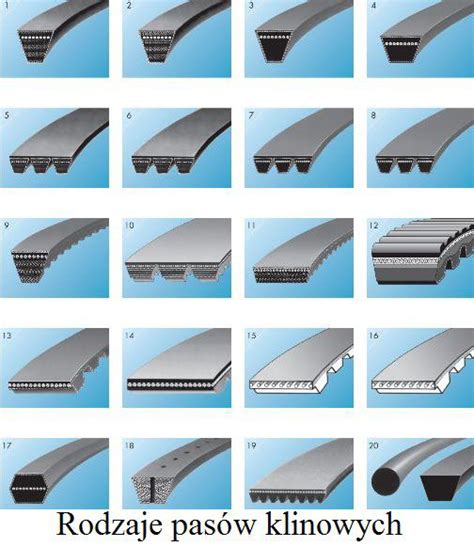

Typy pasów stosowanych w betoniarkach

W betoniarkach, podobnie jak w zagęszczarkach płytowych, stosuje się różne typy pasów:

• Paski klinowe: Znane ze swojego klasycznego kształtu litery „V”, są standardowym wyborem. Ich kształt zapewnia mocny chwyt kół pasowych, minimalizując poślizg i zapewniając płynną pracę. Są trwałe i zaprojektowane tak, aby wytrzymać intensywne użytkowanie.
• Pasy zębate (wieloklinowe): Zaprojektowane z rowkami wzdłuż powierzchni pasa, oferują większą elastyczność i mniejsze tarcie. Dzięki temu łatwiej się zginają wokół kół pasowych i sprawnie radzą sobie z dużymi obciążeniami. Zapewniają płynną i niezawodną pracę, szczególnie w trudnych warunkach. W przypadku betoniarki Belle 150 L, 230 V, 1,5 kW, rowki na wałku silnika sugerują zastosowanie właśnie paska wieloklinowego.

Dlaczego prawidłowe naprężenie paska jest ważne?

Utrzymanie prawidłowego naciągu paska jest kluczowe dla wydajności i trwałości betoniarki. Oto dlaczego jest to tak ważne:

• Zapobiega poślizgom i hałasowi: Luźny pasek może się ślizgać podczas pracy, powodując piski i słabe przenoszenie mocy. Naciągnięcie paska zapobiega ślizganiu się i eliminuje niepożądany hałas.
• Utrzymuje odpowiednią siłę mieszania: Prawidłowe naprężenie paska zapewnia, że bęben otrzymuje pełną moc z silnika. Jeśli pasek jest luźny, bęben nie będzie obracał się z wymaganą siłą, co prowadzi do słabego mieszania.
• Zmniejsza zużycie części: Luźny pasek zwiększa tarcie i dodatkowo obciąża silnik, koła pasowe i inne elementy napędu, co prowadzi do przedwczesnego zużycia lub uszkodzenia.
• Poprawia wydajność paliwową/energetyczną: Przy prawidłowym naciągu paska silnik płynnie przekazuje moc. Ślizgający się pasek zmusza silnik do kompensacji, co zwiększa zużycie paliwa lub energii elektrycznej.
• Zapobiega przegrzewaniu: Ślizgające się paski generują nadmierne tarcie i ciepło, co może doprowadzić do przegrzania i awarii silnika lub układu napędowego.

Oznaki, że pasek betoniarki wymaga naprężenia

Luźny pasek w betoniarce może początkowo nie wskazywać na oczywiste problemy, ale rozpoznanie wczesnych sygnałów ostrzegawczych może pomóc zapobiec uszkodzeniom i przestojom:

• Odgłosy poślizgu lub pisku: Jednym z najwyraźniejszych objawów jest pisk lub piszczenie podczas pracy. Dzieje się tak, gdy pasek traci przyczepność na kołach pasowych.
• Słaba siła mieszania: Luźny pasek zmniejsza moc dostarczaną do bębna, co skutkuje słabszymi obrotami i gorszym mieszaniem.
• Nieregularne obroty lub szarpana praca: Prawidłowo napięty pasek pomaga betoniarce wytwarzać stałe, równomierne obroty. Luźny pasek może powodować nieregularne lub chaotyczne obroty.
• Przegrzanie lub częste awarie: Nadmierne tarcie spowodowane ślizgającym się paskiem może powodować przegrzewanie się paska i otaczających go części, co prowadzi do niepotrzebnego zużycia i potencjalnego obciążenia silnika.

Procedura napinania paska w betoniarce

Prawidłowe naprężenie pasa ma kluczowe znaczenie dla wydajności i trwałości betoniarki. Postępuj zgodnie z poniższymi, prostymi krokami, aby bezpiecznie naciągnąć pasek:

Krok 1: Dostęp do paska

1. Zlokalizuj obudowę pasa: Obudowa pasa znajduje się zazwyczaj z boku lub od spodu betoniarki. Poszukaj osłony chroniącej pas i koła pasowe.
2. Otwórz obudowę: Użyj klucza lub śrubokręta, aby odkręcić wszelkie śruby lub nakrętki mocujące pokrywę. Ostrożnie ją unieś, aby odsłonić układ pasów.

Krok 2: Sprawdzenie paska

Przed regulacją należy sprawdzić, czy pasek nie jest uszkodzony:

• Pęknięcia lub przetarcia: W przypadku zauważenia pęknięć lub przetarć na krawędziach pasek należy wymienić.
• Nadmierne zużycie: Sprawdź, czy nie doszło do przerzedzenia, zwłaszcza w rowkach.
• Niewspółosiowość: Sprawdź, czy pasek jest prawidłowo ustawiony względem obu kół pasowych.

Jeśli zauważysz poważne uszkodzenie, wymień pasek zamiast go napinać.

Krok 3: Zlokalizowanie mechanizmu napinającego

1. Znajdź części napinające: Zazwyczaj znajdują się one w pobliżu silnika lub kół pasowych i mogą to być śruby, przesuwna podstawa silnika lub koło napinające.
2. Odkręć śruby blokujące: Odkręć (ale nie wyjmuj) śruby lub nakrętki mocujące napinacz, aby móc wyregulować pasek.

Krok 4: Napinanie paska

W zależności od modelu betoniarki zastosuj jedną z poniższych metod:

• Regulowana podstawa silnika:
  1. Odkręć śruby podstawy silnika.
  2. Przesuń silnik w kierunku kół pasowych, aby naciągnąć pasek.
  3. Po dokręceniu śrub należy je zabezpieczyć.
• Rolka napinacza:
  1. Odkręć śruby lub nakrętki koła pasowego.
  2. Przesuń koło pasowe, aby wyregulować napięcie paska.
  3. Dokręć śruby, aby zablokować koło pasowe.
• Śruby/śruby regulacyjne:
  1. Odkręć śruby regulacyjne.
  2. Aby zwiększyć lub zmniejszyć napięcie, przekręć śruby.
  3. Po dokonaniu regulacji należy ponownie dokręcić śruby.

Krok 5: Sprawdzenie napięcia paska

• Test nacisku kciukiem: Naciśnij środek paska kciukiem. Powinien się on lekko przesunąć, około pół cala (1,27 cm). Zbyt duży luz oznacza, że jest luźny; brak ruchu oznacza, że jest za ciasny.
• Miernik napięcia (opcjonalnie): Jeśli posiadasz miernik napięcia, postępuj zgodnie z instrukcjami producenta, aby zmierzyć i wyregulować pasek do zalecanego napięcia.

Krok 6: Ostatnie kroki

• Dokręć wszystkie śruby: Po dokonaniu regulacji upewnij się, że wszystkie śruby i wkręty są całkowicie dokręcone, aby przytrzymać pasek na miejscu.
• Sprawdź wyrównanie paska: Sprawdź, czy pasek biegnie prosto wzdłuż kół pasowych, aby uniknąć zużycia i poślizgu.
• Działanie testowe: Obróć koła pasowe ręcznie lub uruchom na krótko silnik, aby upewnić się, że ruch jest płynny i nie słychać żadnych nietypowych dźwięków.
• Ponowna kontrola po użyciu: Uruchom betoniarkę na kilka minut, wyłącz ją i ponownie sprawdź pasek. W razie potrzeby wyreguluj, aby utrzymać odpowiednie napięcie.

Remont łożysk w betoniarce

Dyskusja często dotyczy naprawy betoniarek z okresu PRL, ze szczególnym uwzględnieniem wymiany łożysk oraz trybu atakującego, który przeskakuje podczas obracania bębna.

Rozpoznawanie luzów i uszkodzeń

Luz na łożyskach będzie widoczny po ruchach bębna. Chwytając za otwór bębna, jeśli chcesz go przechylić i da się to zrobić, to łożyska mają luz.

Demontaż i dostęp do łożysk

Dostęp do łożysk uzyskuje się po odkręceniu 12 śrub łączących bęben z kołpakiem. Wymiana łożysk wymaga wybicia dwóch sworzni rurkowych w celu odłączenia bębna od ramy. Problemu ze sworzniami nie będzie, jeśli będziesz je wybijał prętem o średnicy nie odbiegającej od sworzni i z dosyć twardej stali. Jeśli nie masz z czego zrobić, spróbuj je wybić choćby końcówką złamanego wiertła lub gwintownika. Po odkręceniu 12 śrub wyjmiesz oś z dwoma łożyskami, najczęściej typu 6307.

Te łożyska będą w bardzo złym stanie, bo pracują w złych warunkach, a na dodatek betoniarkę przechowuje się zwyczajowo dnem bębna do góry, więc woda deszczowa leje się po osi prosto do łożysk. Tam nie ma żadnego uszczelnienia, więc sporo dni w roku kąpią się one w wodzie.

Rozwiązanie problemu luzu łożysk

Będziesz miał być może jeszcze jeden problem, jeśli któreś z łożysk jest zatarte, to powstał bardzo duży luz w ich (zewnętrznym) osadzeniu. To jest cienka cienka blacha, więc nie ma się czemu dziwić. W takim przypadku nowe łożyska obsadź po wsadzeniu dopasowanej blaszki na całym ich obwodzie. Jeśli z nowymi łożyskami będzie nadal zbyt duży luz między zębami, to trybo napędowe dasz radę kupić.

Problemy z demontażem kołpaka i sworzni

W przypadku starych betoniarek (np. Atika Profi 145s) dostęp do łożyska może być utrudniony, ponieważ "kołpaka" nie idzie zdjąć. Może on być założony z drugiej strony (w koszu) na osi, zapobiegając zsunięciu kosza z osi. W innych przypadkach może blokować dalsze wsuwanie kosza w kierunku ramy. Możliwe, że wszystko blokuje pierścień Segera. Czasem konieczne jest użycie młotka bezwładnościowego lub nawet ścięcie kołpaka, jeśli nie da się go zdjąć.

Połowicznie udało się wykonać remont. Nie było szans na wybicie sworzni, więc i łożysko wewnętrzne musiało pozostać. Tryb atakujący jest prawdopodobnie mocowany przez czop wbity między tryby. Wymiana zębatki i częściowa wymiana łożysk pozwoliła na dalszą eksploatację betoniarki.

Regularne wskazówki dotyczące konserwacji betoniarki

• Często sprawdzaj pasek pod kątem oznak zużycia, pęknięć lub przetarć. W przypadku zauważenia jakichkolwiek uszkodzeń, wymień pasek natychmiast, aby uniknąć nieoczekiwanych awarii.
• Brud i zanieczyszczenia mogą przyspieszyć zużycie paska. Wyczyść pasek miękką ściereczką lub szczotką, aby zapobiec gromadzeniu się zanieczyszczeń, które mogłyby wpłynąć na wydajność.
• Sprawdzaj napięcie paska co 100-200 godzin pracy lub wcześniej, jeśli zauważysz takie objawy, jak poślizg, pisk lub spadek wydajności.
• Pasek powinien być dopasowany, ale nie za ciasny. Po naciśnięciu środka paska powinien on mieć około 1,2 do 2,5 cm luzu.
