Kondensatory w betoniarkach trójfazowych i ich rodzaje

Kondensatory to jedne z najczęściej spotykanych komponentów elektronicznych i elektrycznych, pełniących kluczową rolę w magazynowaniu ładunków elektrycznych. Wykorzystuje się je do filtrowania sygnałów, stabilizacji linii zasilających, separacji prądów stałych/zmiennych oraz w wielu innych funkcjach. W kontekście betoniarek trójfazowych, kondensator jest niezbędny do podłączenia silnika trójfazowego do zasilania jednofazowego 230V, zastępując pole wirujące generowane przez trzy fazy.

Podstawy działania i budowa kondensatorów

Kondensator składa się z dwóch przewodzących okładek, najczęściej metalowych, rozdzielonych izolatorem (dielektrykiem). Gdy okładki podłączymy do przeciwległych biegunów napięcia, na jednej gromadzą się ładunki dodatnie, a na drugiej ujemne, tworząc pole elektryczne. Kondensator magazynuje energię w tym polu, a po odłączeniu źródła zasilania (lub zmianie jego wartości) przez pewien czas utrzymuje napięcie. Ilość ładunku, który może zostać zmagazynowany w kondensatorze, nazywamy jego pojemnością, mierzoną w faradach (F). W praktyce rzadko spotyka się komponenty o pojemności pojedynczych faradów; niemal wszystkie kondensatory w urządzeniach elektronicznych mają wartości rzędu milionowych (μF - mikrofarad), miliardowych (nF - nanofarad) czy nawet bilionowych (pF - pikofarad) części farada.

Na pojemność kondensatora wpływają trzy parametry: powierzchnia okładek, odległość między nimi oraz przenikalność dielektryka. Aby uzyskać kondensator o dużej pojemności, należy zastosować duże okładki, zmniejszyć odległość między nimi i użyć dielektryka o wysokiej przenikalności. Zwiększenie powierzchni okładek zwiększa gabaryty kondensatora, natomiast zmniejszenie odległości między okładkami obniża maksymalne napięcie, z jakim może pracować kondensator.

Napięcie pracy i wytrzymałość dielektryka

Każdy izolator ma swoją wytrzymałość. W celu miniaturyzacji komponentów, w kondensatorach stosuje się bardzo cienkie warstwy dielektryków, co sprawia, że elementy są narażone na uszkodzenie pod wpływem zbyt wysokiego napięcia. Przekroczenie dopuszczalnej różnicy potencjałów prowadzi do nagłego przebicia izolatora, wydzielenia ciepła i trwałego uszkodzenia bariery między okładkami, co skutkuje ich zwarciem.

Tolerancja pojemności

Wyprodukowanie kondensatora, którego pojemność będzie idealnie odpowiadała wartości nominalnej, jest praktycznie niemożliwe. W projektach zazwyczaj dopuszcza się pewne odchylenia. Producenci kondensatorów zawsze podają ich tolerancję, czyli maksymalną różnicę, jaka może wystąpić między nominalną a faktyczną pojemnością. Parametr ten podawany jest w procentach i odnosi się do wyjściowej wielkości. Im mniejsza liczba tolerancji, tym dokładniej jest ustalona faktyczna pojemność względem deklarowanej na obudowie.

Rodzaje kondensatorów i ich charakterystyka

Kondensatory występują w różnych kształtach i rozmiarach, które wpływają na ich zdolność do magazynowania ładunku. Wiele rodzajów kondensatorów może być podłączona do napięcia w dowolny sposób, a zamienienie wyprowadzeń (odwrotne podłączenie) nie wpływa na ich pracę. Tak jest w przypadku kondensatorów ceramicznych, foliowych, polimerowych czy papierowych.

Kondensatory elektrolityczne

Kondensatory elektrolityczne to dość duże komponenty, co pozwala producentom umieścić ich parametry w formie napisów na korpusie. Ich działanie uzależnione jest od właściwości materiałów (np. tlenków), które pełnią swoją funkcję jedynie przy właściwej polaryzacji napięcia. Oznacza to, że zawsze na jednej ze stron dielektryka (izolatora) musi się pojawić potencjał ujemny (względem drugiego). Na ich obudowie umieszcza się pasek, który zawsze znajduje się po stronie wyprowadzenia, które ma być podłączone stronie ujemnej, tj. o niższym potencjale.

Ich pojemności są wielokrotnie wyższe niż w przypadku innych typów, ponieważ rolę dielektryka pełni wytworzona chemicznie, cienka warstwa tlenku na powierzchni jednej z okładek. Dzięki niezwykle małej grubości tlenku oraz dużej powierzchni okładek (uzyskanej poprzez chemiczne trawienie metalowej folii), pojemności kondensatorów elektrolitycznych są bardzo wysokie. Generalną zasadą jest przy tym, że jeżeli dwa kondensatory o zbliżonej kubaturze różnią się pojemnością, to najczęściej kondensator o dużej pojemności będzie miał niższe dopuszczalne napięcie pracy.

Kondensatory elektrolityczne oferują bardzo wysokie pojemności (od pojedynczych mikrofaradów do kilkudziesięciu faradów - w tym ostatnim przypadku mówimy o tzw. superkondensatorach). Zazwyczaj jednak jest to okupione albo sporymi wymiarami, albo niskim napięciem maksymalnym. Mają dość małą dokładność pojemności (często rzędu +/- 20%) i wykazują dość spore wahania tego parametru w funkcji temperatury otoczenia, napięcia pracy oraz czasu, czyli mają tendencje do starzenia się.

Rozróżniamy dwie główne grupy kondensatorów elektrolitycznych:

• Aluminiowe - tańsze, ale o nieco gorszych parametrach.
• Tantalowe - drogie, ale wysokiej klasy.

Kondensatory elektrolityczne występują zarówno w formie elementów do montażu przewlekanego (THT), jak i powierzchniowego (SMD). Schematyczne oznaczenie kondensatora elektrolitycznego różni się od oznaczenia innych typów kondensatorów z uwagi na polaryzację.

Kondensator elektrolityczny (szczególnie o większych wymiarach) potrafi eksplodować, jeżeli zostanie niewłaściwie zastosowany. Przekroczenie maksymalnego napięcia pracy, a także odwrotne podłączenie polaryzacji, może spowodować gwałtowne wytwarzanie gazów i w konsekwencji wybuch. Z tego powodu nie należy stosować kondensatorów elektrolitycznych w tych miejscach układu, w których polaryzacja napięcia może osiągać różne znaki (przede wszystkim dotyczy to napięć przemiennych).

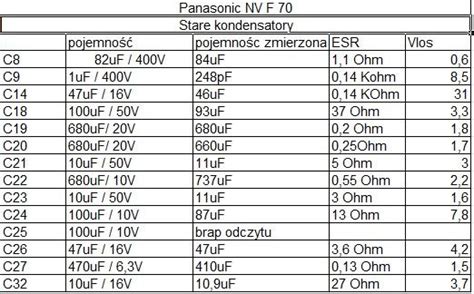

Stabilność parametrów kondensatorów elektrolitycznych jest bardzo zła. Ich pojemność silnie zależy zarówno od temperatury, jak i przyłożonego napięcia. Mają przy tym wysokie parametry pasożytnicze - ESR (Zastępcza Rezystancja Szeregowa) i ESL (Zastępcza Indukcyjność Szeregowa). Powoduje to, że część tętnień przenika dalej do układu, a w układach pracujących na wysokich częstotliwościach nie radzą sobie w ogóle. Istnieją również kondensatory elektrolityczne niskoimpedancyjne, które mają obniżoną wartość zarówno ESR, jak i ESL. Zazwyczaj są droższe od ich „zwykłych” odpowiedników i mają krótszą żywotność.

Kondensatory z elektrolitem w fazie stałej (polimerowe) oraz wykonane z kombinacji stałego i ciekłego (hybrydowe) mają zdecydowanie lepiej ustalone parametry niż kondensatory elektrolityczne oraz niższe wartości parametrów pasożytniczych, takich jak ESR i ESL. Nadają się do pracy zarówno z napięciem stałym, jak ze składową o wysokiej częstotliwości. Odwrotne spolaryzowanie tego kondensatora zazwyczaj skutkuje jego nieodwracalnym przebiciem i zwarciem. Mają przy tym wiele ciekawych właściwości, na przykład zdolność do naprawiania mikrouszkodzeń dielektryka - czego zwykłe kondensatory tantalowe nie potrafią.

Kondensatory ceramiczne

Z zasady kondensatory ceramiczne mają mniejsze rozmiary od elektrolitycznych. W ich przypadku polaryzacja nie ma znaczenia, ale pojemność jest oczywiście kluczowa. Ich budowa jest nieco zbliżona do kondensatorów foliowych, choć - z uwagi na kruchość ceramiki - okładziny nie są zwijane w postaci spirali, ale układane „równolegle” w postaci wielowarstwowej „kanapki”.

Kondensatory te charakteryzują się najniższymi spośród wymienionych odmian elementów pojemnościami (od pojedynczych pikofaradów do kilkunastu mikrofaradów), mają jednak inne, bardzo korzystne z praktycznego punktu widzenia cechy: oferują dobrą (lub nawet doskonałą) stabilność temperaturową, małą tolerancję pojemnościową (czyli dokładnie „trzymają” nominalną pojemność, określoną przez producenta) oraz małe straty. Ich ESL i ESR są bardzo niskie. Także w tym przypadku kondensatory mogą występować zarówno w obudowach do montażu przewlekanego, jak i powierzchniowego (SMD).

Na korpusach kondensatorów ceramicznych spotkamy się z kodem trzycyfrowym. Dwie pierwsze cyfry to wartość wyjściowa, a ostatnia cyfra wskazuje liczbę zer, którą należy do niej dopisać. Całość składa się na pojemność podaną w pikofaradach. Napięcie ich pracy zazwyczaj wynosi 50V lub 100V, choć może być inne. Kondensatory ceramiczne są zazwyczaj stosowane w układach wielkiej częstotliwości, gdyż mają bardzo dobrą stabilność parametrów względem temperatury, czasu i napięcia.

Nie wszystkie kondensatory ceramiczne są tak przyjemne. Te o wysokich pojemnościach mają dielektryk zbudowany z innej ceramiki - na przykład X7R czy Z5U. Cechuje ją bardzo wysoka przenikalność elektryczna, więc łatwo z niej zbudować miniaturowy kondensator o pojemności np. 100µF. Przykładowo, taki kondensator może mieć pojemność 100µF, ale bez polaryzacji (U = 0V). Po przyłożeniu napięcia, na przykład U = 5V, straci aż 40% swojej pojemności - zostanie mu 40µF. Po zaniku napięcia, pojemność wróci do wyjściowej wartości, więc nie jest to strata bezpowrotna czy oznaczająca uszkodzenie elementu. Popularne kondensatory MLCC (ang. Multi-Layer Ceramic Capacitor) to po prostu wielowarstwowe kondensatory ceramiczne. Można je kupić zarówno przewlekane, jak i montowane powierzchniowo.

Kondensatory foliowe

W kondensatorach foliowych dielektrykiem jest folia wykonana z tworzywa sztucznego. Na tę folię są naniesione okładki, a całość została ciasno zwinięta. Ich pojemności nie mają aż tak szerokiego zakresu, jak w przypadku kondensatorów ceramicznych. Zakres ten rozciąga się od kilkudziesięciu pikofaradów po kilkanaście mikrofaradów. Nie ma wśród nich takiej „sztuczki” ze specjalnym dielektrykiem, jak w przypadku ceramiki, dzięki której można całkiem niskim kosztem uzyskiwać kondensatory o wysokich pojemnościach, lecz małych gabarytach.

W przypadku tzw. kondensatorów foliowych, okładki mają postać długich pasków cienkiej, metalowej folii, przedzielonych równie długim i cienkim paskiem folii z odpowiedniego tworzywa sztucznego. Charakteryzują się dobrą stabilnością parametrów (przede wszystkim pojemności), potrafią też pracować przy wysokich napięciach (rzędu kilkuset woltów). Z tego względu są chętnie stosowane przede wszystkim w sieciowych obwodach zasilania. Zwykle wykorzystuje się w tym celu poliester, polipropylen lub poliwęglan. Każdy z tych materiałów ma różne właściwości m.in. dopuszczalną temperaturę pracy i odporność na przebicie elektryczne. Ogólnie rodzaj ten nadaje się do pracy przy dużym prądzie, ma wysoką wytrzymałość napięciową i znikomy prąd upływu.

Wśród kondensatorów foliowych wyróżnia się:

• MKSE/MKT - poliestrowy - obecnie najpopularniejszy typ kondensatora foliowego. Mają przystępną cenę w stosunku do parametrów, lecz stabilność parametrów nie jest zachwycająca. Stosuje się je tam, gdzie nie pełnią krytycznej roli w układzie.
• MKP - polipropylenowy - jest bardziej wytrzymały na nagłe przeciążenia (udary prądowe) niż MKT.
• Kondensator styrofleksowy (KSF lub KS), zwany też polistyrenowym - ma bardzo dobre parametry, znakomitą stabilność pojemności i świetnie sobie radzi zarówno na niskich, jak i wysokich częstotliwościach. W dzisiejszych czasach jest zastępowany przez jego ceramiczne odpowiedniki.

Zarówno kondensatory MKT, jak i MKP mają zdolność do samoregeneracji dielektryka. Jeżeli w jednym miejscu folii nastąpiło jej przebicie, wywołane przez zbyt wysokie napięcie, to taki otworek nie spowoduje zwarcia obu okładek ze sobą. Oczywiście, ten mechanizm ma ograniczoną wydolność; po iluś przebiciach dielektryk stanie się dziurawy jak sito.

Inne rodzaje kondensatorów

• Kondensatory mikowe - wykonane z minerału zaliczanego do krzemianów.
• Kondensatory papierowe - kiedyś były zmorą elektroników, ponieważ papier łatwo chłonął wilgoć, co prowadziło do pogorszenia ich parametrów oraz powstawania przebić. Te kondensatory mają dwie warstwy metalowych (aluminiowych) folijek przedzielone papierem nasączonym specjalnym płynem - elektrolitem.
• Trymery - kondensatory o zmiennej pojemności, należące do grupy kondensatorów bezbiegunowych. Grupa metalowych płytek jest nasuwana na drugą grupę podobnych płytek, lecz wchodzących pomiędzy te pierwsze, tworząc coś na kształt kanapki.

Oznaczanie kondensatorów

Aby uniknąć błędów przy doborze kondensatora, które mogą skutkować awarią lub fizycznym uszkodzeniem urządzenia, należy prawidłowo odczytywać oznakowania umieszczone na korpusie komponentu. Na kondensatorach elektrolitycznych parametry są umieszczane w formie czytelnych napisów na korpusie. Na kondensatorach ceramicznych często spotyka się kod trzycyfrowy, gdzie dwie pierwsze cyfry to wartość wyjściowa, a ostatnia wskazuje liczbę zer, którą należy do niej dopisać, a całość składa się na pojemność podaną w pikofaradach. Niekiedy na elementach oprócz liczb można też spotkać oznaczenia alfabetyczne odnoszące się do tolerancji. W wyjątkowych sytuacjach pojemność została zapisana inaczej, a między cyframi pojawiają się małe litery, np. „p”, co oznacza, że wartość należy odczytać tak, jakby litera stanowiła znak dziesiętności i wskazywała prefiks jednostki.

W XX wieku dosyć popularne było stosowanie oznaczeń kolorystycznych, analogicznych do tych spotykanych na rezystorach. Podstawą jest 1pF, który należy przemnożyć przez wartość odczytywaną od góry korpusu. Pierwsze dwa pasy to wartość liczbowa, a trzeci wskazuje mnożnik. Pozostałe pasy wskazują na tolerancję (czwarty pasek) i maksymalne napięcie (piąty). Należy zaznaczyć, że kod kolorystyczny nie był powszechnie zunifikowany.

Większość kondensatorów SMD (montowanych powierzchniowo) nie posiada żadnych oznaczeń ze względu na małe rozmiary obudowy. Nowe komponenty można zawsze zidentyfikować z użyciem urządzeń pomiarowych. Najlepszym sposobem uniknięcia pomyłki będzie organizacja - utrzymywanie porządku pośród przechowywanych elementów i czytelne oznaczenie pojemników. W przypadku elementów już umieszczonych na PCB, wymagających wymiany w ramach prac naprawczych, z pomocą przychodzą schematy i dokumentacja układów. Wyjątkiem są przeznaczone do montażu SMT kondensatory elektrolityczne, których wymiary pozwalają na umieszczenie napisów.

Zastosowanie kondensatorów w praktyce

Kondensatory wyróżniają się bardzo szerokim zastosowaniem nie tylko w elektryce i elektronice, ale również innych dziedzinach. Zadaniem kondensatorów jest gromadzenie ładunku elektrycznego, lecz każdy kondensator jest nieco inaczej wykonany. Dlatego jedne z nich lepiej nadają się do obwodów prądu przemiennego, a inne poradzą sobie w roli filtrów napięcia zasilaczy prądu stałego.

Kondensatory w betoniarkach trójfazowych

Wybór odpowiedniego kondensatora do silnika trójfazowego zasilanego z jednofazowego źródła 230V jest kluczowy dla jego prawidłowego działania. Kondensator pełni istotną rolę, zastępując pole wirujące generowane przez trzy fazy, co umożliwia silnikowi efektywne funkcjonowanie. Właściwy dobór kondensatora jest niezbędny, aby uniknąć problemów, takich jak przegrzewanie silnika czy utrata mocy. Podczas wyboru kondensatora należy zwrócić uwagę na kilka kluczowych czynników. Przede wszystkim, pojemność kondensatora powinna być dostosowana do mocy silnika. Wartości pojemności kondensatorów stosowanych w silnikach trójfazowych zazwyczaj mieszczą się w zakresie od 10 do 100 µF. Należy także upewnić się, że napięcie robocze kondensatora jest co najmniej 1,5 razy wyższe niż napięcie zasilania, co zapewnia jego bezpieczeństwo i efektywność działania.

Dyskusja dotycząca doboru kondensatora pracy do betoniarki o pojemności 100 litrów i mocy silnika około 750 W, zasilanej napięciem 220 V, wykazała typowe problemy. Użytkownik zauważył przegrzewanie się i wyciek oleju z kondensatora, co skutkowało zatrzymaniem silnika i jego słabszą pracą po wymianie kondensatora na 12 µF z kosiarki. Wskazano, że typowa pojemność kondensatora pracy dla silników jednofazowych wynosi około 70 µF na 1 kW, jednak dla silników bez wyłącznika odśrodkowego, pracujących ciągle, wartość ta jest znacznie mniejsza, około 20-25 µF dla mocy około 750 W. W przypadku silników trójfazowych przerobionych na jednofazowe, kondensator powinien mieć około 50 µF dla 0,75 kW, a silnik musi być podłączony w trójkąt. Zły dobór kondensatora może prowadzić do przegrzewania się silnika, spadku momentu obrotowego i uszkodzenia uzwojeń.

Rodzaje kondensatorów w silnikach

W kontekście silników trójfazowych, istnieją dwa główne typy kondensatorów:

• Kondensatory rozruchowe - używane do uruchamiania silnika, zapewniając dodatkowe pole wirujące w momencie startu. Kondensatory rozruchowe są wykorzystywane do błyskawicznego rozruchu silnika. Innymi słowy, kondensatory są odpowiedzialne za natychmiastowe dostarczenie dużej ilości energii niezbędnej do uruchomienia jednostki napędowej.
• Kondensatory robocze - stosowane w czasie normalnej pracy silnika, aby utrzymać jego wydajność.

Wzory do obliczania pojemności kondensatora dla silnika

Aby właściwie dobrać kondensator do silnika trójfazowego, należy skorzystać z odpowiednich wzorów obliczeniowych. Najczęściej stosowanym wzorem jest:

$$C_B = 70 \times P \text{ [kW]}$$

gdzie $$C_B$$ to pojemność kondensatora w mikrofaradach, a $$P$$ to moc silnika w kilowatach. Na przykład, dla silnika o mocy 2 kW, wymagany kondensator powinien mieć pojemność 140 µF. Innym użytecznym wzorem jest:

$$C = (60 \div 70) \times P \text{ [kW]}$$

Alternatywnie, dla silników bez wyłącznika odśrodkowego, pracujących ciągle, wartość ta jest znacznie mniejsza, około 20-25 µF dla mocy około 750 W. Można również zastosować wzór: $$C = 1800 \times Pn / U^2$$ (Pn w watach, U w woltach). Warto zawsze zwracać uwagę na dokumentację techniczną silnika, aby upewnić się, że wybrany kondensator spełnia jego wymagania.

Kondensatory niebiegunowe w silnikach

Kondensatory niebiegunowe są niezwykle istotne w zastosowaniach silników trójfazowych, ponieważ nie mają one określonej polaryzacji, co oznacza, że mogą być używane w obu kierunkach. To sprawia, że są one bardziej uniwersalne i mniej podatne na uszkodzenia w przypadku niewłaściwego podłączenia. Użycie kondensatorów biegunowych w takich aplikacjach może prowadzić do poważnych problemów, takich jak ich przegrzewanie, a nawet uszkodzenie silnika. Właściwy dobór kondensatorów niebiegunowych jest kluczowy, ponieważ zapewniają one stabilne działanie silnika oraz jego efektywność.

Bezpieczeństwo i typowe błędy przy instalacji

Podczas instalacji kondensatora w silniku trójfazowym należy przestrzegać kilku kluczowych zasad bezpieczeństwa. Przede wszystkim, przed rozpoczęciem pracy, należy odłączyć zasilanie, aby uniknąć porażenia prądem. Ważne jest również, aby upewnić się, że kondensator jest odpowiednio dobrany do parametrów silnika oraz że jego napięcie robocze jest co najmniej 1,5 razy wyższe niż napięcie zasilania. Innym istotnym aspektem jest prawidłowe podłączenie kondensatora. Należy pamiętać, aby kondensator był podłączony między zaciskami W1 i V1 silnika. Warto również unikać używania kondensatorów elektrolitycznych, które mogą nie być odpowiednie w tym przypadku.

Wybór kondensatora do silnika trójfazowego może być wyzwaniem, a wiele osób popełnia typowe błędy, które mogą prowadzić do poważnych problemów. Jednym z najczęstszych błędów jest niewłaściwe określenie pojemności kondensatora. Wiele osób opiera się na ogólnych założeniach zamiast korzystać z konkretnych wzorów obliczeniowych, co może skutkować zbyt małą lub zbyt dużą pojemnością. Innym powszechnym problemem jest niedostateczne zwracanie uwagi na napięcie robocze kondensatora. Użytkownicy często wybierają kondensatory o napięciu roboczym zbyt niskim w stosunku do wymagań silnika, co może prowadzić do ich przegrzewania i awarii. Ponadto, niewłaściwe podłączenie kondensatora do silnika, na przykład przez błędne podłączenie faz, również może skutkować poważnymi problemami. Dlatego tak ważne jest, aby dokładnie sprawdzić wszystkie parametry przed dokonaniem wyboru.

Skutki błędnego doboru pojemności kondensatora

Błędny dobór pojemności kondensatora do silnika trójfazowego może prowadzić do wielu negatywnych konsekwencji. Po pierwsze, zbyt mała pojemność może skutkować niewystarczającą mocą podczas rozruchu, co może prowadzić do zacięcia się silnika lub jego nieprawidłowego działania. Silnik może nie osiągnąć wymaganej prędkości obrotowej, co wpływa na jego wydajność i prowadzi do strat energetycznych. Z drugiej strony, zbyt duża pojemność kondensatora może powodować przegrzewanie silnika, co z kolei może prowadzić do uszkodzenia uzwojeń lub innych elementów. W obu przypadkach, niewłaściwy dobór kondensatora może także wpłynąć na żywotność silnika, zwiększając ryzyko awarii i kosztownych napraw. Dlatego tak ważne jest, aby dokładnie obliczyć wymagania pojemnościowe kondensatora, zgodnie z parametrami silnika.

Zwiększenie efektywności silnika dzięki kondensatorom

Aby maksymalizować efektywność silnika trójfazowego, warto rozważyć zastosowanie kondensatorów inteligentnych lub automatycznych, które dostosowują swoją pojemność w zależności od obciążenia silnika. Takie kondensatory mogą automatycznie regulować swoją wartość pojemności, co pozwala na optymalne dopasowanie do zmieniających się warunków pracy. Dzięki temu silnik może pracować z wyższą wydajnością i mniejszym zużyciem energii, co przekłada się na oszczędności w kosztach eksploatacji. Dodatkowo, warto rozważyć regularne monitorowanie stanu kondensatorów oraz całego układu elektrycznego. Wykorzystanie nowoczesnych technologii, takich jak czujniki i systemy zarządzania energią, pozwala na wczesne wykrywanie problemów związanych z kondensatorami.
