Siłowniki hydrauliczne: zastosowanie, budowa i zasada działania w maszynach rolniczych Metal-Fach

Siłowniki hydrauliczne to kluczowe komponenty układów hydraulicznych, które przekształcają energię ciśnienia cieczy w ruch mechaniczny. Są one wszechstronnie stosowane w wielu gałęziach przemysłu, warsztatach, maszynach rolniczych, budownictwie, a nawet w gospodarstwach domowych. W tym artykule przyjrzymy się ich budowie, zasadzie działania, rodzajom oraz zastosowaniu, ze szczególnym uwzględnieniem rozrzutników obornika marki Metal-Fach.

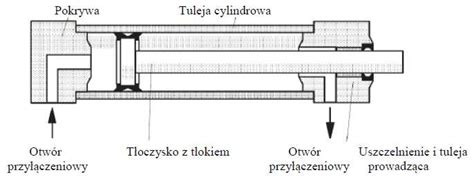

Budowa i zasada działania siłownika hydraulicznego

Siłownik hydrauliczny, często nazywany potocznie tłokiem lub cylindrem, jest urządzeniem zamieniającym energię cieczy na ruch prostoliniowy lub obrotowy.

Elementy konstrukcyjne

Choć siłowniki różnią się budową, mocą i przeznaczeniem, większość z nich składa się z podobnych elementów:

• Cylinder hydrauliczny: To główny korpus siłownika, rura zawierająca wewnątrz ruchomy tłok. Jest to szczelnie zamknięta przestrzeń wypełniona olejem hydraulicznym.
• Tłok: Element wewnętrzny, który dzieli cylinder na dwie komory i przemieszcza się pod wpływem nacisku płynu hydraulicznego. Przekształca energię cieczy roboczej na siłę mechaniczną.
• Tłoczysko: Wał połączony z tłokiem, który przenosi siłę z tłoka na element wykonawczy maszyny. Jest precyzyjnie obrobione, często chromowane, aby zmniejszyć tarcie i zwiększyć odporność na zużycie i korozję.
• Uszczelnienia: Zapobiegają wyciekom oleju hydraulicznego i utrzymują odpowiednie ciśnienie. Montuje się je wokół tłoka oraz w miejscach, gdzie tłoczysko wychodzi z cylindra. Ich sprawność jest kluczowa dla wydajności siłownika.
• Zawory zabezpieczające: Odpowiedzialne za kontrolę ciśnienia wewnątrz siłownika, chroniące go przed uszkodzeniem na skutek nadmiernego wzrostu ciśnienia.
• Mocowania: Elementy konstrukcyjne umożliwiające prawidłowe zamocowanie siłownika w układzie hydraulicznym.
• Zbiornik na ciecz roboczą: Przechowuje olej hydrauliczny.
• Dławnica i stopa: Elementy kończące przednią i tylną część urządzenia.

Zasada działania

Zasada działania siłownika hydraulicznego jest dość prosta i opiera się na prawie Pascala, które mówi, że ciśnienie wywierane na ciecz w zamkniętym układzie rozchodzi się równomiernie we wszystkich kierunkach. Proces ten zaczyna się od wtłoczenia oleju hydraulicznego do cylindra pod wysokim ciśnieniem za pomocą pompy hydraulicznej. Gdy olej dostaje się do jednej z komór cylindra, wywiera ciśnienie na tłok, który zaczyna się przemieszczać. Następnie tłoczysko przenosi siłę na elementy robocze maszyny lub mechanizmu, umożliwiając podnoszenie, przesuwanie lub dociskanie przedmiotów.

Nośnikiem energii jest ciecz, najczęściej zagęszczony olej hydrauliczny, który kumuluje dużo energii dzięki odpowiedniej gęstości. Kontrola przepływu cieczy pozwala precyzyjnie sterować prędkością i siłą działania komponentu, co sprawia, że siłowniki hydrauliczne wyróżniają się dużą mocą przy relatywnie niewielkich gabarytach.

Podział siłowników hydraulicznych

Siłowniki hydrauliczne można podzielić na wiele grup, uwzględniając różne kryteria.

Ze względu na sposób działania

• Siłowniki jednostronnego działania: Zdolne do generowania siły i przemieszczenia w jednym kierunku. Składają się z jednej komory, tłoka (membrany lub nurnika) i ewentualnie sprężyny zwrotnej. Powrót tłoczyska do pozycji wyjściowej następuje dzięki zastosowaniu sprężyny, pod wpływem własnego ciężaru lub sił zewnętrznych. Charakteryzują się prostszą budową i obecnością jednego przyłącza do zasilania olejem.
• Siłowniki dwustronnego działania: Mogą wykonywać ruch w obu kierunkach dzięki posiadaniu dwóch komór w cylindrze. Olej hydrauliczny jest wtłaczany naprzemiennie do jednej i do drugiej komory, co pozwala na precyzyjne sterowanie ruchem tłoczyska. Siłowniki dwustronne pozbawione są sprężyny, która służy w siłownikach jednostronnych do wymuszania ruchu powrotnego tłoka. Posiadają dwa przyłącza do zasilania olejem.

Inne typy siłowników

• Siłowniki nurnikowe: Tłoczysko się w nich nie porusza, za to przemieszcza się cylinder pod wpływem ciśnienia cieczy hydraulicznej.
• Siłowniki tłokowe: Posiadają najprostszą konstrukcję z klasycznym tłokiem i tłoczyskiem.
• Siłowniki teleskopowe: Posiadają teleskopowy tłok, co pozwala wydłużyć suw roboczy.
• Siłowniki wielotłokowe: Charakteryzują się większą liczbą komór roboczych i tłoków.
• Siłowniki dwutłoczyskowe: Wykonują pracę w obu kierunkach.
• Siłowniki obrotowe: Generują ruch obrotowy.

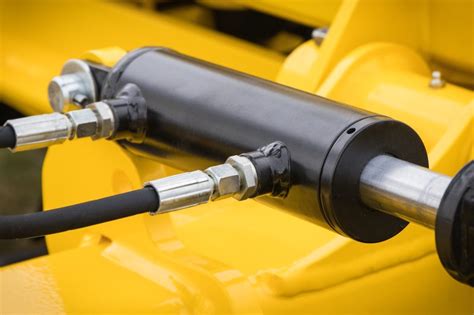

Zastosowanie siłowników hydraulicznych

Siłowniki hydrauliczne znajdują zastosowanie wszędzie tam, gdzie wymagana jest duża siła i precyzyjna kontrola. Można je spotkać w większości gałęzi przemysłu, a także w warsztatach, maszynach rolniczych, w budownictwie, a nawet w gospodarstwie domowym.

W przemyśle wykorzystuje się je w prasach, zgniatarkach, wycinarkach, profilarkach, krawędziarkach czy gilotynach. W maszynach budowlanych służą do podnoszenia, przemieszczania lub manipulowania ciężkimi obiektami, np. w dźwigach, koparkach gąsienicowych. Proste siłowniki hydrauliczne stosowane są również w przedmiotach codziennego użytku, takich jak sterowane zdalnie mechanizmy bram, okien i drzwi.

Siłowniki hydrauliczne w maszynach rolniczych Metal-Fach

Firma Metal-Fach specjalizuje się w produkcji siłowników hydraulicznych jedno- i dwustronnego działania, które są nieodzownym elementem w wielu aplikacjach przemysłowych i rolniczych. Produkowane siłowniki mają średnice rur od fi 32 do fi 125 mm i długości do 4,5 metra. Każdy siłownik przechodzi 100% kontrolę szczelności, co eliminuje ryzyko wycieków i awarii. Metal-Fach oferuje pełną customizację siłowników zgodnie z indywidualnymi potrzebami klientów.

Rozrzutniki obornika Metal-Fach

W rolnictwie siłowniki hydrauliczne odgrywają kluczową rolę w działaniu rozrzutników obornika, które są urządzeniami stosowanymi do dystrybucji nawozu na polach. Rozrzutniki obornika to jednostki hydrauliczne, napędzane wałem odbioru mocy. W trakcie pracy adapter (zespół noży) obraca się, tnąc i rozrzucając nawóz.

Modele Metal-Fach N280/2 i N276 Falcon

W modelu Metal-Fach N280/2 zastosowano podłogę z drewnianych desek, co ma być trwałym rozwiązaniem w agresywnym środowisku nawozów. Wyróżnia się otwieranymi burtami, co pozwala na jego wykorzystanie jako tradycyjnej przyczepy.

N276 FALCON to rozrzutnik zaprojektowany z myślą o wymagających użytkownikach, dostępny w wersjach o ładowności 6 t, 8 t, 10 t, 12 t i 14 t. Modele N276 (6 t i 8 t) wyposażono w mechaniczne podpory, natomiast wersje Falcon Premium (10t, 12t, 14t) posiadają wskaźnik podnoszenia zasuwy oraz robocze oświetlenie. Rozrzutnik ten posiada nowoczesną, skorupową i wąską skrzynię ładunkową, umożliwiającą precyzyjne rozprowadzanie materiału. Konstrukcja oparta jest na wytrzymałym, jedno-rzędowym przenośniku podłogowym łańcuchowym (łańcuch NK14 o zrywalności 21 ton).

• Adaptery w N276 Falcon:
  • Standardowo: pionowy adapter rozrzucający o szerokości 1,5 metra (w 2.0 - 2,0 m), z dwoma wirnikami i wymiennymi ostrzami ze stali HARDOX 450. Zapewnia szerokość rozrzutu do 12 metrów (w 2.0 - 14 metrów).
  • Opcjonalnie: adapter poziomy ZENI z dwiema tarczami i poziomymi ostrzami, idealny do rozdrabniania przefermentowanego obornika, zapewniający szerokość rozrzutu do 12 metrów.
• Sterowanie i systemy: Rozrzutniki N276 Falcon posiadają hydrauliczną zasuwę skrzyni ładunkowej. Standardowo montowana jest siatkowa osłona adaptera i boczne blachy ograniczające wyrzut boczny. Modele Falcon (6t i 8t) oferują elektroniczne sterowanie podłogą za pomocą panelu w kabinie ciągnika. System MF-S-Control w wersji DigiDevice i ISOBUS to zaawansowane narzędzia Rolnictwa 4.0, umożliwiające precyzyjne nawożenie i zmienne dawkowanie nawozów.

Rozrzutnik obornika N272 Viking

N272 VIKING to zaawansowany rozrzutnik obornika zaprojektowany z myślą o maksymalnej wydajności i wygodzie pracy. Posiada solidną konstrukcję, wszechstronność konfiguracji oraz nowoczesne rozwiązania technologiczne. Rozrzutniki VIKING mają zawieszenie typu tandem resorowany, a wersja 18T Viking w standardzie posiada oś skrętną. Zaczep amortyzowany hydraulicznie ułatwia wypoziomowanie i zmniejsza obciążenie dynamiczne.

• Nadstawki: Pełne nadstawki wykonane z blachy o grubości 2 mm, wzmocnione profilami stalowymi. Nadstawki hydrauliczne dają możliwość dowolnego uchylania nadstawek bocznych.
• Przenośnik podłogowy: Solidny, łańcuchowy przenośnik podłogowy z podwójnymi listwami, napędzany hydraulicznie, z płynną regulacją prędkości. Zastosowany łańcuch NK14 o zrywalności 21 ton (42 tony dla obu łańcuchów).
• Oświetlenie i kontrola: Dwie lampy robocze doświetlające przestrzeń pracy adaptera. Standardowy wskaźnik podnoszenia zasuwy umożliwia pełną kontrolę.
• Adaptery w N272 Viking:
  • Standardowo: 2-wirnikowy adapter pionowy VERTI o szerokości 2,0 m, z wymiennymi ostrzami.
  • Opcjonalnie: adapter tarczowo-poziomy 2-wirnikowy ZENI, z łatwym demontażem.
• Funkcje dodatkowe: Po zdemontowaniu adaptera i zamontowaniu przystawki CARGO, rozrzutnik VIKING może być przekształcony w przyczepę objętościową.

Dobór siłownika hydraulicznego

Dobór odpowiedniego siłownika hydraulicznego do konkretnej maszyny lub zastosowania jest niezwykle ważny dla zapewnienia efektywnego i bezawaryjnego działania systemu. Należy uwzględnić następujące kryteria:

• Rodzaj ruchu: Jedno- czy dwustronny.
• Ciśnienie robocze: Musi być dostosowane do ciśnienia systemu hydraulicznego maszyny.
• Długość skoku: Odległość, jaką tłok może pokonać. Powinien mieć właściwy zakres ruchu, dostosowany do specyfiki zadania.
• Udźwig: Maksymalne obciążenie, jakie siłownik może unieść lub przesunąć. Zaleca się dobór z 10-20% zapasem udźwigu.
• Wysokość minimalna: Długość siłownika w pozycji zamkniętej.
• Maksymalna objętość oleju: Ilość cieczy hydraulicznej niezbędna do prawidłowej pracy.
• Średnica zewnętrzna: Ważna w sytuacjach ograniczonej przestrzeni instalacyjnej.
• Siła naporu i powrotu: Określają moc generowaną przez siłownik w obu kierunkach ruchu.
• Warunki pracy i sposób mocowania.
• Parametry pompy wyporowej.
• Jakość wykonania: Ważna jest solidność poszczególnych elementów, zwłaszcza uszczelnień.

Wybór nie może być przypadkowy. Zaleca się sięganie po markowe podzespoły i korzystanie z porady specjalistów, którzy pomogą dopasować odpowiedni model do konkretnych potrzeb i warunków pracy.

Konserwacja i remonty siłowników hydraulicznych

W przypadku awarii lub spadku wydajności siłownika hydraulicznego może być konieczne przeprowadzenie remontu. Dokładna diagnoza problemu powinna być pierwszą czynnością. Na podstawie oceny komponentów decyduje się, które z nich nadają się do dalszego użycia. Wymieniane są zazwyczaj podzespoły uszkodzone lub kompletnie wyeksploatowane.

Demontaż siłownika wymaga wypięcia go z układu hydraulicznego i oczyszczenia z resztek oleju i kurzu. Wszystkie czynności należy przeprowadzać z wyczuciem, aby tłok siłownika hydraulicznego czy inne elementy nie uległy uszkodzeniu. Ze względu na skomplikowany charakter remontów, lepiej powierzyć je serwisom dysponującym specjalistyczną wiedzą i narzędziami. Gwarancją dobrze przeprowadzonego remontu jest pomyślne przejście testu przez jednostkę na hamowni - sprawdza się szczelność powierzchni roboczej, funkcjonowanie elementów sterujących i przełączanie biegów.
