Niniejsza instrukcja stanowi kompleksowe omówienie budowy, działania, użytkowania oraz zasad bezpieczeństwa związanych z betoniarkami, ze szczególnym uwzględnieniem modeli marki DEFRO. Poradnik przeznaczony jest dla osób ubiegających się o uprawnienia operatora betoniarki, zajmujących się jej eksploatacją, a także dla wszystkich pragnących zgłębić wiedzę na temat budowy i bezpiecznego użytkowania tych urządzeń.
1. Budowa, przeznaczenie i zastosowanie betoniarek
Betoniarka to kluczowe urządzenie na każdej budowie, służące do mieszania składników betonu. W zależności od konstrukcji i przeznaczenia, betoniarki można klasyfikować na kilka typów.1.1. Przeznaczenie i ogólny opis konstrukcji
Podstawowym zadaniem betoniarki jest homogenne wymieszanie cementu, piasku, żwiru i wody w odpowiednich proporcjach, tworząc masę betonową. Budowa betoniarki składa się zazwyczaj z bębna mieszającego, mechanizmu obrotowego, ramy nośnej oraz systemu napędowego.
1.2. Klasyfikacja betoniarek
Betoniarki można podzielić na:
- Betoniarki o pracy okresowej: Najpopularniejszy typ, w którym proces mieszania odbywa się w cyklach.
- Betoniarki o mieszaniu przymusowym: Wyposażone w łopatki mieszające, zapewniające bardzo dokładne wymieszanie składników.
- Betoniarki o pracy ciągłej: Stosowane w dużych inwestycjach, gdzie proces mieszania trwa nieprzerwanie.
- Betoniarki samochodowe: Montowane na podwoziach samochodowych, przeznaczone do transportu i mieszania betonu na miejscu budowy.
1.3. Podstawowe parametry robocze i wydajność
Kluczowe parametry betoniarki to m.in. pojemność zasypowa i całkowita bębna, moc silnika, napięcie zasilania oraz prędkość obrotowa bębna. Wydajność betoniarki zależy od jej typu, wielkości oraz rodzaju przygotowywanej mieszanki.
1.4. Różnice w budowie i charakterystyce betoniarek
Istotne różnice dotyczą:
- Pojemności: Pojemność zasypowa to objętość materiałów wsypywanych do bębna, a całkowita to objętość całego bębna.
- Wieńca: Występują wieńce żeliwne, kompozytowe i tłoczone, różniące się wytrzymałością i odpornością na zużycie.
- Zasilania: Betoniarki o pojemności 150-300 dm³ mogą być zasilane jednofazowo lub trójfazowo.
- Wybór pojemności i napędu: Dobór betoniarki powinien uwzględniać przewidywane zapotrzebowanie na beton oraz dostępność zasilania. Rozróżnia się betoniarki na koło (napędzane silnikiem) i na korbę (ręczne).
- Betoniarka a mieszarka: Betoniarka służy do przygotowywania betonu, natomiast mieszarka - zazwyczaj do mniejszych ilości zapraw lub materiałów sypkich.
2. Napęd elektryczny betoniarek
Napęd elektryczny stanowi serce nowoczesnych betoniarek, zapewniając wygodę i efektywność pracy.2.1. Podstawy elektryczności i jednostki
Zrozumienie podstawowych pojęć takich jak prąd elektryczny, napięcie, natężenie oraz jednostki miary (Volt, Amper, Wat) jest kluczowe dla bezpiecznego podłączania i eksploatacji urządzeń elektrycznych.
2.2. Instalacje elektryczne w betoniarkach
Instalacja elektryczna betoniarki obejmuje przewody, bezpieczniki, łączniki oraz środki zabezpieczające przed porażeniem prądem. Należy dbać o stan techniczny przewodów i połączeń.

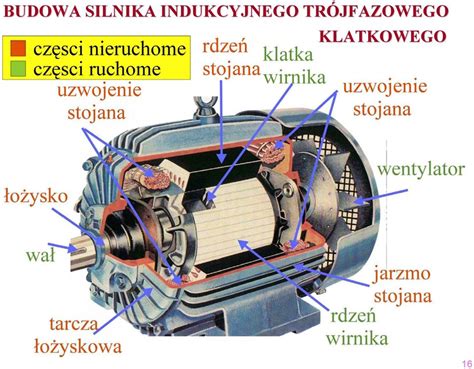

2.3. Silniki elektryczne - budowa i zasada pracy
Betoniarki najczęściej wykorzystują silniki indukcyjne jednofazowe lub trójfazowe. Silniki te działają na zasadzie wytwarzania pola magnetycznego, które wprawia w ruch wirnik. Zabezpieczenia silników elektrycznych, takie jak wyłączniki termiczne lub przeciążeniowe, chronią je przed uszkodzeniem.
2.4. Schematy instalacji elektrycznych
Szczegółowe schematy elektryczne dla konkretnych modeli betoniarek (np. DEFRO, AGRO-WIKT) są niezbędne do prawidłowego podłączenia i diagnozowania ewentualnych problemów. W przypadku silników jednofazowych, kluczowe jest prawidłowe podłączenie uzwojeń roboczego i rozruchowego oraz kondensatora.
2.5. Podłączenie silnika jednofazowego
Podłączenie silnika jednofazowego o mocy 1,1 kW do betoniarki wymaga zrozumienia jego konstrukcji. Silnik taki zazwyczaj posiada uzwojenie robocze (grubszy drut, podłączane bezpośrednio do sieci) i rozruchowe (cieńszy drut, połączone z kondensatorem). W przypadku silnika z dwoma kondensatorami, jeden jest rozruchowy, a drugi roboczy. Należy zwrócić uwagę na prawidłowe podłączenie przewodów fazowych i neutralnego. Przewód ochronny (żółto-zielony) musi być podłączony do metalowej obudowy silnika i betoniarki. Wyłączniki jednobiegunowe nie są zalecane; konieczne jest stosowanie łączników, które odłączają oba przewody zasilające.
2.6. Podłączenie silnika trójfazowego
Silniki trójfazowe, stosowane w większych betoniarkach, wymagają podłączenia do sieci trójfazowej (L1, L2, L3). Przewód ochronny (PE) należy podłączyć do obudowy silnika i betoniarki. Przewód neutralny (N) zazwyczaj nie jest wykorzystywany w silnikach trójfazowych połączonych w gwiazdę i powinien pozostać niepodłączony we wtyczce pięciobolcowej. W przypadku starszych instalacji czteroprzewodowych, należy zachować ostrożność i upewnić się, że przewód ochronny jest prawidłowo podłączony do uziemienia.
Uwaga: Podłączenie betoniarki jednofazowej do gniazda trójfazowego agregatu prądotwórczego wymaga ostrożności. Bez odpowiedniego transformatora lub wymiany silnika na trójfazowy, może dojść do uszkodzenia urządzenia. Moc agregatu musi być odpowiednio dobrana do mocy silnika betoniarki.
3. Użytkowanie i eksploatacja betoniarek
Prawidłowe użytkowanie i regularna konserwacja zapewniają długą żywotność betoniarki i bezpieczną pracę.3.1. Zadania operatora
Operator betoniarki jest odpowiedzialny za jej obsługę techniczną, przeglądy, bieżące naprawy oraz przestrzeganie zasad bezpieczeństwa.
3.2. Materiały eksploatacyjne i konserwacja
Regularne smarowanie ruchomych części, sprawdzanie stanu technicznego przewodów, wyłączników i bębna są kluczowe dla prawidłowej eksploatacji. Instrukcje konserwacji dla konkretnych modeli (np. DEFRO BWE 220 L/K, AGRO-WIKT BWA 200) zawierają szczegółowe wytyczne dotyczące czynności konserwacyjnych, smarowania i wymiany części.
3.3. Dokumentacja Techniczno-Ruchowa (DTR)
Każda betoniarka powinna posiadać DTR, która zawiera informacje o jej budowie, zasadach obsługi, konserwacji i naprawach. Książka Maszyny Budowlanej i Karta Pracy Sprzętu to dokumenty potwierdzające stan techniczny i historię eksploatacji urządzenia.
3.4. Oznaczenie CE i Deklaracja Zgodności
Oznaczenie CE na urządzeniu potwierdza jego zgodność z europejskimi normami bezpieczeństwa i jakości.
3.5. Podstawowe usterki i ich usuwanie
Należy znać najczęstsze usterki, takie jak problemy z uruchomieniem silnika, nadmierne hałasy czy nierównomierne mieszanie, oraz podstawowe metody ich usuwania.
4. Technologia robót betoniarskich
Prawidłowe przygotowanie mieszanki betonowej i zapraw budowlanych jest kluczowe dla uzyskania trwałych i wytrzymałych konstrukcji.4.1. Informacje ogólne o betonie
Beton to jeden z najczęściej stosowanych materiałów budowlanych, charakteryzujący się dużą wytrzymałością na ściskanie. Jego podstawowe składniki to cement, kruszywa (piasek, żwir) i woda.
4.2. Przygotowanie mieszanki betonowej
Proces przygotowania betonu obejmuje:
- Przygotowanie składników (odmierzenie odpowiednich proporcji).
- Ustalenie składu mieszanki betonowej zgodnie z projektem.
- Dozowanie składników do bębna betoniarki.
- Mieszanie do uzyskania jednolitej konsystencji.
- Betonowanie - proces układania i zagęszczania mieszanki.
4.3. Przygotowanie zapraw budowlanych
Zaprawy budowlane, używane do murowania i tynkowania, przygotowuje się podobnie, z tą różnicą, że zazwyczaj zawierają drobniejsze kruszywo lub są to same spoiwo i woda.
4.4. Montaż i przygotowanie stanowiska pracy
Przed rozpoczęciem pracy należy przygotować stabilne i równe stanowisko dla betoniarki, zapewniając łatwy dostęp do materiałów i możliwość bezpiecznego odprowadzania mieszanki. Montaż betoniarki powinien być zgodny z instrukcją producenta.
4.5. Czynności obsługi
Obsługa betoniarki obejmuje czynności wykonywane przed, w trakcie i po zakończeniu pracy:
- Przed rozpoczęciem pracy: Sprawdzenie stanu technicznego urządzenia, przygotowanie stanowiska.
- W czasie pracy: Kontrolowanie procesu mieszania, dozowanie składników.
- Po zakończeniu pracy: Dokładne czyszczenie bębna i innych elementów, konserwacja.
4.6. Technika pracy betoniarką DEFRO
Szczegółowe instrukcje dotyczące uruchomienia, zatrzymania, napełniania, opróżniania, czyszczenia, transportu, przechowywania, demontażu i kasacji betoniarki DEFRO BWE 220 L/K.
5. Bezpieczeństwo i higiena pracy (BHP) przy obsłudze betoniarek
Przestrzeganie zasad BHP jest absolutnie kluczowe podczas pracy z betoniarką.5.1. Przepisy prawne i obowiązki
Operator betoniarki musi znać obowiązujące przepisy prawne dotyczące BHP, a pracodawca jest zobowiązany do zapewnienia bezpiecznych warunków pracy, oceny ryzyka zawodowego oraz dostarczenia środków ochrony indywidualnej (odzież ochronna, rękawice, okulary).
5.2. Bezpieczna obsługa betoniarki
Operator ponosi odpowiedzialność za bezpieczną obsługę urządzenia. Należy bezwzględnie stosować się do zaleceń instrukcji obsługi i ogólnych zasad bezpieczeństwa pracy. Przewód ochronny musi być prawidłowo podłączony.
5.3. Ochrona przeciwpożarowa
Należy znać przyczyny powstawania pożarów, ich rodzaje oraz zasady gaszenia ognia przy użyciu odpowiednich środków gaśniczych. W przypadku pożaru, należy bezzwłocznie podjąć odpowiednie działania.
5.4. Pierwsza pomoc w nagłych wypadkach
Operator powinien posiadać podstawową wiedzę z zakresu udzielania pierwszej pomocy, w tym resuscytacji krążeniowo-oddechowej i obsługi defibrylatora AED. Wypadki przy pracy wymagają natychmiastowej reakcji i wezwania służb ratowniczych.
I pomoc przedmedyczna - Porażenie prądem
