Gniazda siłowe i ich zastosowanie w zasilaniu betoniarki

Instalacje siłowe są niezbędne wszędzie tam, gdzie zapotrzebowanie na moc przekracza możliwości zwykłego gniazda jednofazowego. W tym celu stosuje się osprzęt siłowy, czyli specjalne wtyczki i gniazda przystosowane do napięcia 400V (3-fazowego) i dużych obciążeń prądowych.

Czym są gniazda siłowe i jak działają?

Gniazda siłowe, znane również jako przemysłowe gniazda elektryczne, to kluczowe elementy instalacji wszędzie tam, gdzie standardowe gniazdka nie wystarczają. W instalacjach trójfazowych 400V oraz przy dużym natężeniu prądu - 16A, 32A, a nawet 63A - to właśnie one zapewniają niezawodne zasilanie. Dzięki nim maszyny na budowach, w halach produkcyjnych czy warsztatach mogą działać bez zakłóceń. Ich podstawową zaletą jest stabilność i bezpieczeństwo zasilania.

W systemach trójfazowych gniazda siłowe pełnią funkcję niezawodnego łącznika między źródłem energii a urządzeniami o dużym zapotrzebowaniu na prąd. Ich solidna konstrukcja i odporność na przeciążenia sprawiają, że doskonale sprawdzają się nawet w trudnych warunkach pracy. Przykładem zastosowania są zakłady przemysłowe, gdzie zasilają precyzyjne maszyny CNC - bez nich produkcja po prostu staje.

Gniazda siłowe to specjalistyczne złącza elektryczne przeznaczone do zasilania urządzeń o dużym poborze mocy. Najczęściej pracują przy napięciu 400V, co czyni je niezastąpionymi w środowiskach wymagających stabilnego i mocnego źródła energii, takich jak hale przemysłowe, place budowy, gospodarstwa rolne czy przydomowe warsztaty.

Wytrzymała konstrukcja, odporność na uszkodzenia mechaniczne oraz zgodność z rygorystycznymi normami bezpieczeństwa sprawiają, że gniazda siłowe są niezawodne nawet w ekstremalnych warunkach. Dzięki uniwersalnej budowie i zgodności z międzynarodowymi standardami, doskonale sprawdzają się przy podłączaniu maszyn, agregatów czy betoniarek. Ich największe atuty to trwałość i wszechstronność - cechy niezbędne dla każdego, kto potrzebuje solidnego i bezpiecznego zasilania.

Zasilanie prądem trójfazowym 400V

Podstawą działania gniazd siłowych jest zasilanie trójfazowe o napięciu 400V. W praktyce oznacza to równomierne rozłożenie obciążenia między fazami, co przekłada się na:

• większą stabilność pracy urządzeń,
• lepszą efektywność energetyczną,
• możliwość zasilania maszyn o dużej mocy,
• niższe ryzyko przeciążeń i awarii.

W porównaniu do standardowego prądu jednofazowego, prąd trójfazowy oferuje znacznie większą moc, co jest kluczowe w zastosowaniach przemysłowych. Gniazda siłowe są zaprojektowane tak, aby bezpiecznie przesyłać wysokie napięcie i duże natężenie prądu, umożliwiając nieprzerwaną pracę urządzeń nawet w trudnych warunkach. Bez gniazd siłowych wiele branż nie mogłoby funkcjonować - od produkcji, przez budownictwo, aż po rolnictwo.

Prąd znamionowy i jego znaczenie

Prąd znamionowy to jeden z najważniejszych parametrów technicznych gniazd siłowych. Oznacza on maksymalne natężenie prądu, jakie może przepływać przez gniazdo bez ryzyka jego uszkodzenia. Najczęściej spotykane wartości to:

Dobór odpowiedniego prądu znamionowego to kwestia nie tylko wydajności, ale przede wszystkim bezpieczeństwa. Przeciążenie gniazda może prowadzić do przegrzania, a w skrajnych przypadkach - do pożaru. Dlatego tak ważne jest, aby dopasować gniazdo do konkretnego zastosowania i zapotrzebowania na moc.

Różnice między gniazdami siłowymi a jednofazowymi

Choć na pierwszy rzut oka mogą wyglądać podobnie, różnice między gniazdami siłowymi a jednofazowymi są znaczące. Oto najważniejsze z nich:

Gniazda siłowe są nie tylko bardziej wydajne, ale też znacznie bezpieczniejsze - zwłaszcza w trudnych warunkach pracy. Ich konstrukcja uwzględnia dodatkowe zabezpieczenia, takie jak blokady mechaniczne czy pyłoszczelność, co czyni je niezastąpionymi w środowiskach przemysłowych. Jeśli pracujesz z ciężkim sprzętem, gniazdo siłowe to absolutna podstawa. Zapewni odpowiednią moc, a także zwiększy bezpieczeństwo i niezawodność całego systemu zasilania.

Klasyfikacja gniazd siłowych

Klasyfikacja gniazd siłowych według prądu znamionowego

Gniazda siłowe klasyfikuje się przede wszystkim według ich prądu znamionowego, który determinuje możliwe zastosowania oraz zakres pracy danego modelu. Wyróżniamy trzy główne warianty:

• 16A - do urządzeń o średnim poborze mocy,
• 32A - standard w przemyśle i budownictwie,
• 63A - dla urządzeń o dużym zapotrzebowaniu na moc.

Dzięki tej klasyfikacji łatwiej dobrać odpowiednie rozwiązanie - takie, które zapewni efektywne działanie i bezpieczeństwo użytkowania w konkretnych warunkach eksploatacyjnych.

Gniazda siłowe 16A - do urządzeń o średnim poborze mocy

Gniazda siłowe 16A to idealny wybór dla użytkowników korzystających z elektronarzędzi o umiarkowanym zapotrzebowaniu na energię. Ich prąd znamionowy wynosi 16 amperów, co czyni je odpowiednimi do zastosowań w: garażach, warsztatach, mniejszych zakładach usługowych. Choć nie nadają się do zasilania dużych maszyn przemysłowych, z powodzeniem obsługują takie urządzenia jak wiertarki, szlifierki czy inne popularne narzędzia warsztatowe. Dodatkowo oferują: stabilność działania, wysoki poziom bezpieczeństwa, łatwość montażu i obsługi.

Gniazda siłowe 32A - standard w przemyśle i budownictwie

Gniazda siłowe 32A stanowią podstawę zasilania w wielu sektorach przemysłowych i budowlanych. Dzięki wyższemu prądowi znamionowemu umożliwiają bezproblemowe zasilanie bardziej wymagających urządzeń. Występują w dwóch wariantach konstrukcyjnych:

• czterobiegunowym (3P+PE),
• pięciobiegunowym (3P+N+PE).

Ich zastosowanie w instalacjach trójfazowych przy napięciu 400V pozwala na zasilanie takich urządzeń jak betoniarki, sprężarki, duże elektronarzędzia. W wielu branżach są nieodzowne - bez nich trudno wyobrazić sobie sprawne funkcjonowanie zaplecza technicznego. Zapewniają elastyczność, niezawodność i bezpieczeństwo w wymagających warunkach pracy.

Gniazda siłowe 63A - dla urządzeń o dużym zapotrzebowaniu na moc

Gniazda siłowe 63A to rozwiązanie dedykowane dla najbardziej wymagających zastosowań, gdzie niezawodność zasilania jest kluczowa. Ich solidna konstrukcja i wysoka wydajność sprawiają, że są niezastąpione w środowiskach o dużym obciążeniu energetycznym. Najczęściej wykorzystywane są do zasilania pieców przemysłowych, rozbudowanych linii produkcyjnych, agregatów prądotwórczych. W takich warunkach nie ma miejsca na kompromisy - liczy się stabilność, bezpieczeństwo i ciągłość dostaw energii. Dlatego gniazda 63A cieszą się dużym uznaniem w przemyśle ciężkim i energetyce, gdzie niezawodność to podstawa.

Rodzaje montażu gniazd siłowych

Wybór odpowiedniego gniazda siłowego to nie tylko kwestia parametrów technicznych. To decyzja, która bezpośrednio wpływa na bezpieczeństwo i komfort pracy - zarówno w profesjonalnym zakładzie, jak i w przydomowym warsztacie. W zależności od warunków i potrzeb, dostępne są różne typy montażu gniazd siłowych. Do najczęściej stosowanych należą:

• Montaż natynkowy - szybki w instalacji, odporny na warunki zewnętrzne.
• Montaż podtynkowy - estetyczny i dyskretny, idealny do wnętrz.
• Wersje przenośne - mobilne i odporne, do zastosowań tymczasowych.
• Gniazda tablicowe - do montażu w rozdzielnicach i maszynach przemysłowych.

Każdy z tych rodzajów gniazd siłowych ma swoje unikalne zalety, które sprawdzają się w różnych środowiskach pracy. Gniazda siłowe mogą być instalowane zarówno na stałe, jak i tymczasowo. Taka elastyczność to ogromna zaleta - szczególnie tam, gdzie układ stanowisk czy urządzeń zmienia się dynamicznie, np. na budowach, w halach montażowych czy podczas imprez plenerowych.

Gniazda siłowe natynkowe

Gniazda natynkowe to solidne i niezawodne rozwiązanie, montowane bezpośrednio na powierzchni ściany. Ich główne zalety to:

• Szybka i prosta instalacja - bez konieczności ingerencji w strukturę ściany.
• Wysoka odporność - na kurz, wilgoć i wibracje.
• Trwała obudowa - zapewniająca długą żywotność nawet w trudnych warunkach.

Gniazda siłowe natynkowe idealnie sprawdzają się w warsztatach, halach przemysłowych i magazynach, gdzie liczy się odporność i niezawodność.

Gniazda siłowe podtynkowe

Gniazda podtynkowe to doskonały wybór dla osób ceniących estetykę i minimalizm. Montowane wewnątrz ścian, oferują:

• Schludny wygląd - niemal niewidoczne po zamontowaniu.
• Ochronę przed uszkodzeniami - np. podczas przesuwania mebli.
• Bezpieczeństwo użytkowania - dzięki ukrytej konstrukcji.

Gniazda siłowe podtynkowe to idealne rozwiązanie do biur, mieszkań i przestrzeni komercyjnych, gdzie liczy się zarówno funkcjonalność, jak i wygląd.

Gniazda siłowe przenośne

Gniazda przenośne zapewniają maksymalną mobilność i są niezastąpione w dynamicznych warunkach pracy. Ich kluczowe cechy to:

• Kompaktowa konstrukcja - łatwa do transportu i przechowywania.
• Odporność na uszkodzenia mechaniczne - idealne do pracy w terenie.
• Odporność na pył i wilgoć - sprawdzają się w trudnych warunkach.

Najczęściej wykorzystywane są na placach budowy, w serwisach technicznych oraz podczas wydarzeń plenerowych, gdzie liczy się szybka adaptacja i niezawodność.

Gniazda siłowe tablicowe - montaż w rozdzielnicach i maszynach

Gniazda tablicowe to rozwiązanie dedykowane profesjonalnym instalacjom przemysłowym. Montowane w panelach sterujących, rozdzielnicach lub maszynach, oferują:

• Uporządkowany dostęp do zasilania - dla wielu urządzeń jednocześnie.
• Bezpieczeństwo i przejrzystość instalacji - kluczowe w zakładach produkcyjnych.
• Trwałość i niezawodność - nawet przy intensywnym użytkowaniu.

Gniazda siłowe tablicowe to idealna opcja dla przemysłu, produkcji i automatyki, gdzie liczy się efektywność i bezpieczeństwo.

Gniazda siłowe stałe

Gniazda stałe to fundament każdej trwałej i niezawodnej instalacji elektrycznej. Montowane na stałe w ścianach, rozdzielnicach lub maszynach, zapewniają:

• Stabilne połączenie - bez ryzyka rozłączenia czy awarii.
• Wysoką odporność na eksploatację - nawet w trudnych warunkach.
• Bezpieczeństwo użytkowania - kluczowe w środowiskach przemysłowych.

Gniazda siłowe stałe najczęściej spotykane są w kotłowniach, garażach i zakładach przemysłowych, gdzie niezawodność to absolutny priorytet.

Parametry techniczne i oznaczenia gniazd siłowych

W świecie gniazd siłowych parametry techniczne i oznaczenia to absolutna podstawa. Bez nich nie sposób mówić o bezpiecznej i efektywnej instalacji. Kluczowe są tu takie elementy jak: oznaczenia gniazd siłowych, liczba biegunów, prąd znamionowy oraz stopień ochrony IP. Wszystkie te parametry są zgodne z międzynarodową normą IEC 60309, co zapewnia ich uniwersalność i kompatybilność w różnych branżach i środowiskach pracy.

Oznaczenia te to nie tylko formalność - to praktyczne narzędzie, które ułatwia życie zarówno instalatorom, jak i użytkownikom. Dzięki nim od razu wiadomo, z jakim typem gniazda mamy do czynienia i do jakich zastosowań najlepiej się nadaje. Zgodność z międzynarodowymi standardami eliminuje ryzyko pomyłek przy montażu, co przekłada się na mniej awarii i większe bezpieczeństwo - nawet w wymagających warunkach przemysłowych.

Liczba biegunów: 3P, 4P, 5P

Liczba biegunów w gnieździe siłowym to kluczowy parametr, który wpływa na jego funkcjonalność i bezpieczeństwo. Wyróżniamy trzy podstawowe warianty:

• 3-biegunowe (3P) - stosowane w prostych instalacjach trójfazowych bez przewodu ochronnego i neutralnego.
• 4-biegunowe (3P+PE) - idealne tam, gdzie nie ma potrzeby stosowania przewodu neutralnego, np. w niektórych maszynach przemysłowych.
• 5-biegunowe (3P+N+PE) - najczęściej wykorzystywane w instalacjach trójfazowych z przewodem neutralnym, zapewniają równomierne rozłożenie obciążenia i stabilność pracy urządzeń.

Dobór odpowiedniej liczby biegunów to nie tylko kwestia techniczna - to decyzja wpływająca na efektywność, trwałość i bezpieczeństwo całej instalacji. Warto ją dobrze przemyśleć przed podłączeniem urządzeń. Obecnie wszystkie nowe sprzęty i stare od końcówki zeszłego wieku są wyposażone we wtyczki 5-żyłowe. Ze względu na obecne standardy i bezpieczeństwo powinno się montować gniazdo 5-stykowe, a "pchanie się w standardy 4-stykowe, to cofanie się w przeszłość".

Kolorystyka gniazd siłowych i jej znaczenie

Kolory gniazd siłowych pełnią funkcję informacyjną - to czytelny system identyfikacji napięcia, który znacząco ułatwia pracę. Każdy kolor odpowiada konkretnemu napięciu:

Dzięki temu systemowi nie trzeba zaglądać do dokumentacji technicznej, by wiedzieć, co i gdzie podłączyć. To oszczędność czasu i zwiększone bezpieczeństwo, szczególnie w dynamicznych środowiskach pracy, takich jak budowy, hale produkcyjne czy warsztaty. Wystarczy jedno spojrzenie - kolor mówi wszystko.

Oznaczenia CEE i zgodność z normą IEC 60309

Oznaczenie CEE na gnieździe siłowym to gwarancja, że produkt spełnia wymagania międzynarodowej normy IEC 60309. To nie tylko zbiór przepisów, ale konkretne wytyczne dotyczące konstrukcji, parametrów technicznych i bezpieczeństwa. Spełnienie normy IEC 60309 oznacza, że dane gniazdo:

• przeszło rygorystyczne testy jakości i wytrzymałości,
• jest odporne na trudne warunki środowiskowe - kurz, wilgoć, wibracje,
• zapewnia niezawodność działania przez długie lata,
• gwarantuje bezpieczeństwo użytkowania w każdej sytuacji.

Gniazda siłowe z wyłącznikiem

Gniazda siłowe z wbudowanym wyłącznikiem to nowoczesne rozwiązanie, które znacząco podnosi poziom bezpieczeństwa podczas pracy z instalacjami elektrycznymi. Dzięki mechanizmowi szybkiego odcięcia zasilania możliwe jest natychmiastowe przerwanie obwodu - co ma kluczowe znaczenie w sytuacjach awaryjnych, takich jak zwarcie czy nagła awaria urządzenia. Gniazda siłowe z wyłącznikiem doskonale sprawdzają się w miejscach, gdzie liczy się szybka reakcja i nie ma czasu na szukanie głównego wyłącznika. Przykładowe zastosowania to: hale produkcyjne, warsztaty, place budowy. Gniazdo siłowe z wyłącznikiem pozwala natychmiast przerwać dopływ prądu, co:

• zmniejsza ryzyko porażenia prądem,
• chroni urządzenia przed uszkodzeniem,
• spełnia coraz bardziej rygorystyczne normy BHP,
• zapewnia codzienny komfort i spokój użytkowania.

Gniazda siłowe z gniazdem 230V - rozwiązania hybrydowe

Gniazda siłowe z dodatkowym wejściem 230V to wszechstronne rozwiązania, które łączą zasilanie trójfazowe i jednofazowe w jednej obudowie. Dzięki temu możliwe jest podłączenie zarówno ciężkiego sprzętu przemysłowego, jak i standardowych elektronarzędzi - bez potrzeby stosowania dodatkowych gniazdek. To idealne rozwiązanie dla miejsc, gdzie używa się różnorodnych urządzeń.

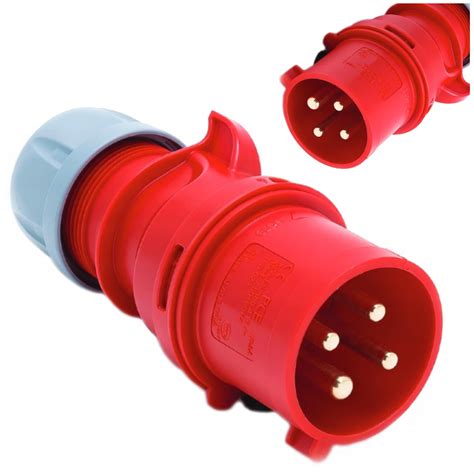

Wtyczki siłowe i ich znaczenie

Wtyczka odbiornikowa to wytrzymała i niezawodna wtyczka siłowa umożliwiająca podłączanie urządzeń do prądu trójfazowego. Wtyczki siłowe znajdą zastosowanie przy podłączaniu urządzeń wymagających prądu o dużej mocy, takich jak silniki, piły czy betoniarki. Dzięki użyciu prądu trójfazowego, urządzenia takie będą działały w sposób poprawny i bezpieczny oraz nie obciążą nadmiernie instalacji elektrycznej.

Dzięki wytrzymałej obudowie wykonanej z wysokiej jakości tworzywa sztucznego, wtyczka jest szczelna i odporna na uszkodzenia. Świetnie sprawdzi się ona w miejscach szczególnie niebezpiecznych, jak place budowy, warsztaty czy hale produkcyjne. Wysoki stopień ochrony gwarantuje odporność wtyczki na pył, zachlapania czy uszkodzenia mechaniczne.

Rozwiązania dla przewodów we wtyczkach

Bez obcinania wtyczki można przypuszczać, że przekrój żył przewodów to 1, a najdalej 1,5 mm2. We wtyczkach są zaciski śrubowe; jeśli w taki włoży się gołą linkę, śrubka może rozpieprzyć druciki i przewód będzie się trzymał tylko symbolicznie. Jeśli ma się praskę (zaciskarkę), warto kupić do tego zestaw tulejek (do 2,5 mm2, a najdalej 4 mm2; jeśli nie jest się profesjonalnym elektrykiem, wyższe nominały raczej się nie przydadzą).
PS. Temperatura przewodu jest w porządku. To w 100% wtyczka na "nos" starego elektryka. Tam nie ma niczego innego, co mogłoby być powodem grzania, skoro gniazdka już sprawdzono. Są tylko dwie możliwości: albo gniazdko, albo wtyczka.

Podłączanie betoniarki do gniazda siłowego

Nowa betoniarka, często "Made in Poland", zazwyczaj musi być zasilana z gniazda 5-bolcowego, ze względu na wyłącznik z cewką 230V. Zamontowanie wtyczki 4-bolcowej w tym urządzeniu jest niezgodne z przepisami, podobnie jak dorobienie przejściówki w tę stronę. W gnieździe 4P nie ma 230V, ponieważ nie ma przewodu neutralnego. To jest niedopuszczalne i niezgodne z normami. Należy pamiętać, że betoniarka to prąd i woda, dlatego bezpieczeństwo jest kluczowe, a przerobienie instalacji na 5-żyłową to najlepsze rozwiązanie.

Betoniarka 3-fazowa z wtyczką 5-pinową do gniazda 4-pinowego bez różnicówki

Użytkownik zadał pytanie dotyczące podłączenia betoniarki 3-fazowej z wtyczką 5-pinową do gniazda 4-pinowego bez różnicówki. W odpowiedziach podkreślono, że najlepszym rozwiązaniem jest zamontowanie gniazda 5-pinowego dla zapewnienia bezpieczeństwa, ponieważ gniazdo 4-pinowe nie dostarcza przewodu neutralnego, co jest niezgodne z przepisami. Użytkownik rozważał zmostkowanie przewodów N i PE, co ostatecznie okazało się skuteczne, jednak zostało skrytykowane jako niezgodne z normami.

Podłączenie prądu od sąsiada na budowie

W przypadku chęci "pożyczenia" prądu od sąsiada, który ma układ sieci TN-S (gniazdo siłowe = 5-pinowe plus różnicówka przed), i posiadania kabla 4-żyłowego z betoniarką z mufą 4-pinową, nie można podłączyć tego w ten sposób, że wykorzysta się tylko 4 piny (3 fazy i N) z gniazda 5-pinowego do podlicznika, a następnie przewodem około 60 metrów 4x2,5 do betoniarki (3 fazy i N), biorąc PE z bednarki od domu (uziemiając obudowę betoniarki). Zasilanie placu budowy jest ściśle określone przepisami i udzielanie porad w stylu "jak pożyczyć prąd od sąsiada" jest co najmniej niepoważne. Należy również policzyć spadek napięcia, ponieważ przy takiej odległości może być niewystarczający.
