Betoniarka Samochodowa: Przewodnik po Konstrukcji, Zastosowaniu i Typach

Wprowadzenie do Betoniarek Samochodowych

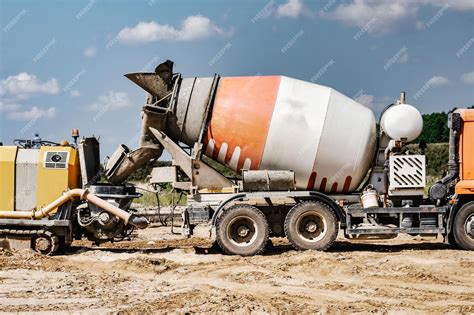

Betoniarki samochodowe, znane również jako betonomieszarki, to profesjonalne ciężarówki zaprojektowane do transportu masy betonowej w postaci płynnej, półpłynnej i plastycznej z wytwórni betonu na plac budowy. Są to specjalistyczne pojazdy budowlane, bez których żaden plac budowy ani firma budowlana nie mogą się obejść. Ich głównym zadaniem jest transport piasku, wody, żwiru, cementu i innych substancji wymieszanych w obracającym się bębnie na określony plac budowy. Podczas transportu bęben mieszający nieustannie się obraca, co zapobiega krzepnięciu przewożonego betonu, który jest mieszanką szybko wiążącą.

Betonomieszarki są stosowane przy budowie dróg, autostrad, wiaduktów, a także przy wznoszeniu budynków mieszkalnych, obiektów przemysłowych i hydrotechnicznych. Po raz pierwszy betoniarka została wynaleziona przez Amerykanina imieniem John w 1953 roku.

Budowa i Podstawowe Komponenty Betoniarki Samochodowej

Betoniarka samochodowa składa się głównie z podwozia i górnej części. Podwozie może pochodzić od różnych marek, a po jego dostarczeniu do fabryki aplikacji karoserii, górna część jest montowana, tworząc spójną całość. Konstrukcję betoniarki można podzielić na dziesięć głównych części: układ podwozia, układ przekładni hydraulicznej, zbiornik mieszający, układ rozładunkowy, system czyszczenia, rama pomocnicza, system manipulacji, system wsporników, system karmienia i układ obwodowy.

Niezbędne urządzenia betoniarki obejmują:

• Bęben mieszający: Główne element roboczy, który podczas transportu stale się obraca, aby zapobiec skrzepnięciu mokrego materiału. W środku mieszalnika mocuje się spiralne łopatki.
• Rama pomocnicza: Konstrukcja wspierająca bęben mieszający i inne elementy.
• Lej samowyładowczy i rynna: Elementy do załadunku i precyzyjnego kierowania betonu podczas rozładunku.
• Systemy sterowania: Zapewniające kontrolę nad procesem mieszania i rozładunku.

Do napędu betonomieszarki wykorzystywany jest silnik podwozia, który przenosi moment obrotowy poprzez przystawkę odbioru mocy na pompę hydrauliczną zespołu napędowego betonomieszarki. Pojemność mieszalników betoniarek samochodowych wynosi od 0,75 do 3,75 m³, natomiast podczas przewozu gotowej masy, pojemność ta wynosi od 1,5 do 5,2 m³ dla tych samych mieszalników.

Klasyfikacja i Rodzaje Betoniarek Samochodowych

Betoniarki samochodowe występują w wielu różnych wymiarach, takich jak 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16 metrów sześciennych pojemności. Wybór odpowiedniego typu i rozmiaru betoniarki zależy od specyfiki projektu budowlanego.

Typy betoniarek

• Standardowe betoniarki samochodowe: To najpopularniejszy typ, montowany na podwoziu ciężarówki, np. betoniarka MAN. Charakteryzują się dużą mobilnością i pojemnością, zazwyczaj od 4 do 12 metrów sześciennych betonu. Są idealne dla dużych inwestycji budowlanych, gdzie niezbędna jest ciągłość dostaw świeżego betonu.
• Betoniarki samozaładowcze: Łączą funkcje ładowarki, betonomieszarki i pojazdu transportowego. Wyposażone są w specjalny łyżkowy system załadunku, który pozwala na samodzielne dozowanie składników mieszanki. Sprawdzają się doskonale w miejscach trudno dostępnych, gdzie logistyka jest wyzwaniem. Bęben jest wyposażony w układ podnoszenia ułatwiający rozładunek oraz system obrotu w zakresie 180°, umożliwiający rozładunek z trzech stron.
• Betoniarki na podwoziu gąsienicowym: Posiadają ramę wykonaną ze stali profilowej (o przekroju dwuteowym i ceowym), która opiera się na podwoziu gąsienicowym. Mieszalnik jest cylindryczny, z poziomą i stałą osią obrotu, co zapewnia wolnospadowy system mieszania. Podwójny mieszalnik zwiększa wydajność, mieszając materiały składowe częściowo z wodą w pierwszej komorze, a następnie całkowicie w drugiej. Kosz zasypowy ze stalowej blachy usztywnionej stalą profilową, łączy się przegubowo z ramą i jest wciągany przy pomocy wyciągu i lin. Wlot kosza posiada rzadką kratę, zabezpieczającą przed dostaniem się obcych przedmiotów do mieszalnika.
• Betoniarki stacjonarne: Montowane na stałe w węzłach betoniarskich lub większych zakładach produkcyjnych. Charakteryzują się znacznie większą pojemnością i możliwością ciągłej pracy, idealne do produkcji dużych ilości betonu na potrzeby prefabrykacji.

Systemy Rozładunku, w Tym Betoniarki z Wysięgnikiem

Precyzyjny i efektywny rozładunek betonu jest kluczowy dla każdego placu budowy. Nowoczesne betoniarki oferują różnorodne systemy, które umożliwiają dostarczanie mieszanki nawet w trudno dostępne miejsca.

Betoniarka z Wysięgnikiem Wspornikowym

Niektóre betoniarki samochodowe, w tym modele na podwoziu gąsienicowym, wyposażone są w wyspecjalizowane urządzenie rozładunkowe posiadające wysięgnik wspornikowy oraz kosz wyładowczy. Taki wysięgnik może osiągnąć długość około 11 metrów i jest wykonany ze stali profilowej. Kosz wyładowczy porusza się wzdłuż wysięgnika na stalowych kółkach. Wysięgnik łączy się w sposób przegubowy z ramą betoniarki, co umożliwia jego ruch i precyzyjne umiejscowienie betonu. Taki system znacząco zwiększa elastyczność i zasięg działania betoniarki, szczególnie na rozległych lub skomplikowanych placach budowy.

Inne Zaawansowane Systemy Spustowe

Oprócz tradycyjnych rynien spustowych, wiele nowoczesnych modeli betoniarek samochodowych posiada regulowane układy spustowe, które pozwalają na większą kontrolę. Przykładem jest betoniarka samochodowa DIECI F7000, która wyposażona jest w serwosterowaną 2-biegową skrzynię, hydrostatyczny układ przeniesienia napędu, napęd na 4 koła, wszystkie koła skrętne z układem hamulcowym, hamulce w kąpieli olejowej oraz regulowany w pionie układ spustowy z możliwością obrotu w promieniu 180°. Tego rodzaju rozwiązania umożliwiają precyzyjne dozowanie mieszanki i rozładunek z trzech stron, co jest nieocenione w intensywnych i wymagających zastosowaniach. Nowoczesne modele często wyposażone są w specjalne pompy i rynny spustowe, które pozwalają na precyzyjne dozowanie mieszanki nawet w trudno dostępnych miejscach.

Zalety i Wydajność Betoniarek Samochodowych

Inwestycja w betonomieszarkę to krok, który może znacząco zwiększyć efektywność budowy i rentowność firmy. Poza podstawową, wyjątkową funkcją, betonomieszarka może szybko dostosować się do złożonych warunków drogowych przy niskich kosztach utrzymania.

• Oszczędność czasu: Gotowy beton jest dostępny dokładnie wtedy, kiedy jest potrzebny, bez konieczności czekania na dostawę z węzła betoniarskiego.
• Kontrola jakości betonu: Ciągłe mieszanie podczas transportu zapewnia jednorodność mieszanki i zapobiega jej zbyt wczesnemu stwardnieniu, co przekłada się na wysoką jakość finalnego produktu.
• Mobilność: Betoniarki samochodowe charakteryzują się dużą mobilnością, co umożliwia transport betonu na różne, często oddalone placówki budowy.
• Wszechstronność zastosowania: Sprzęt ten jest idealny dla firm budowlanych, które realizują regularne i duże zamówienia, jak np. generalni wykonawcy, deweloperzy czy przedsiębiorstwa specjalizujące się w budowie dróg i mostów.

Kluczowe Czynniki Wyboru Betoniarki

Decyzja o wyborze betoniarki powinna zależeć od kilku czynników, które wpłyną na efektywność i jakość realizowanych projektów.

• Pojemność bębna: To maksymalna ilość betonu, jaką może pomieścić maszyna. Standardowe modele mieszczą od 4 do 12 m³ betonu, choć dostępne są także większe jednostki, wykorzystywane głównie w budownictwie infrastrukturalnym. Warto pamiętać, że pojemność bębna to nie to samo co rzeczywista pojemność mieszania. Na przykład, Fabryka Maszyn w Leżajsku Sp. z o.o. produkuje betoniarki samochodowe hydrauliczne o pojemności mieszalnika od 4 m³ do 13 m³.
• Typ napędu bębna: Większość nowoczesnych betonomieszarek wykorzystuje napęd hydrauliczny, który zapewnia płynną i niezawodną pracę nawet przy dużym obciążeniu.
• Trwałość i materiały: Trwałość betonomieszarki zależy w dużej mierze od grubości ścianek bębna, które muszą wytrzymać ciągłe tarcie i uderzenia ostrych krawędzi kruszywa. Duża grubość stali, z której wykonano bęben mieszający, gwarantuje jego odporność na odkształcenia oraz trwałość. Ważny jest również kształt wewnętrznych łopatek bębna, które odpowiadają za równomierne mieszanie składników i minimalizują czas potrzebny na przygotowanie mieszanki.
• System załadunku i rozładunku: Nowoczesne modele często wyposażone są w specjalne pompy i rynny spustowe, które pozwalają na precyzyjne dozowanie mieszanki nawet w trudno dostępnych miejscach. Wysięgnik wspornikowy lub regulowane układy spustowe znacznie zwiększają funkcjonalność.
• Koszty i dostępność części zamiennych: Łatwy dostęp do serwisu oraz wsparcia technicznego jest kluczowy, zwłaszcza w przypadku intensywnej eksploatacji.
• Skala projektu i dostępność terenowa: Im większa budowa, tym większa pojemność bębna będzie potrzebna. Na ciasnych placach budowy czy w gęsto zabudowanych obszarach miejskich lepiej sprawdzą się mniejsze, bardziej zwrotne modele.

Przykładowe specyfikacje techniczne

• 3m³ Mieszarka-700P-4x2: Model podwozia: QL11009HARY, wymiar całkowity (dł. x szer. x wys.): 6870*2200*3154mm, rozstaw osi: 3360 mm, przełożenie tylnej osi: 4,15.
• 10m³ Betoniarka-VC61-6x4: Składa się z podwozia i górnej części.
• 12m³ Betoniarka-VC61 -8x4: Model podwozia: QL1310U2TDHY, wymiary całkowite (dł. x szer. x wys.): 9410×2540×3055mm, rozstaw osi: 1850 plus 3280 plus 1370 mm, przełożenie osi tylnej: 5,571.

Obsługa, Konserwacja i Bezpieczeństwo

Właściwa manipulacja pojazdem zmniejszy uszkodzenia i przedłuży jego żywotność. Wszystkie pojazdy wyposażone są w niezbędną dokumentację instruktażową.

• Ciągłe obracanie bębna: Bęben musi stale się obracać podczas transportu, aby zapobiec skrzepnięciu mokrego materiału. Zatrzymanie go spowoduje uderzenie w układ hydrauliczny i reduktor, prowadząc do uszkodzenia pompy hydraulicznej i silnika po ponownym uruchomieniu.
• Czyszczenie bębna: Użytkownik może otworzyć właz, aby ułatwić czyszczenie wnętrza bębna.
• Żywotność i harmonogram konserwacji: Betonomieszarka może pracować około 8 lat przy regularnej konserwacji ściśle według instrukcji. Konserwacja powinna odbywać się w ciągu jednego miesiąca lub po 300-500 godzinach od pierwszego uruchomienia, a następnie regularnie co 2000 godzin lub 6 miesięcy pracy.
• Konserwacja zimowa: Z wyjątkiem regionów mroźnych, reszta konserwacji jest regularna. Należy zwracać uwagę, czy zbiornik na wodę jest pusty i regularnie wymieniać olej hydrauliczny oraz olej przekładniowy.
• Bezpieczeństwo jazdy: Każdy pojazd może ulec wypadkowi, jeśli nie przestrzega się przepisów ruchu drogowego. Przestrzeganie zasad ruchu drogowego jest kluczowe dla bezpiecznej eksploatacji betonomieszarki.

Innowacje i Certyfikacja

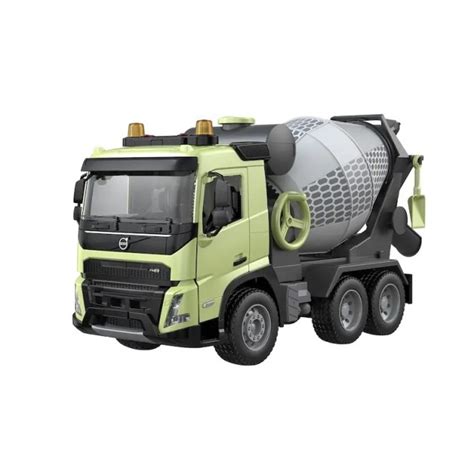

Globalna logistyka i transport nieustannie się zmieniają, a producenci betoniarek nadążają za duchem czasu, wprowadzając innowacyjne rozwiązania. Przykładem jest elektryczny samochód ciężarowy Volvo FMX o dużej ładowności, który od niedawna działa w wytwórni betonu towarowego w Berlinie. Elektryfikacja transportu betonu jest wyzwaniem ze względu na duże obciążenia i konieczność ciągłego mieszania, jednak firmy takie jak Volvo Trucks i CEMEX współpracują nad rozwojem i dostosowywaniem technologii potrzebnych do urzeczywistnienia transportu bezemisyjnego w branży budowlanej.

Wysokiej jakości betoniarki spełniają europejskie i amerykańskie standardy jakości, są zgodne z szeregiem norm krajowych i posiadają wiele certyfikatów wydanych przez GB, ISO itp. Produkty te cieszą się dobrą sprzedażą w Azji, Ameryce Północnej i Południowej, a nowe serie produktów energetycznych wprowadzane są również do niektórych krajów europejskich.

Zakup i Wsparcie Posprzedażowe

Zakup pojazdu użytkowego to dopiero początek drogi właściciela. Niezależnie od tego, czy zamówienie dotyczy jednej ciężarówki, czy 100, każdy klient powinien być traktowany z jednakową i profesjonalną uprzejmością. Producenci oferują możliwość personalizacji pojazdów na życzenie klienta.

• Gwarancja: Różne pojazdy mają różne gwarancje. Poza ogólnymi, każda część pojazdu posiada również indywidualną gwarancję, np. 24-miesięczną i 50 000 km.
• Wsparcie techniczne i serwis: Profesjonalny personel obsługi posprzedażnej zapewnia pomoc w rozwiązaniu każdego problemu i wsparcie techniczne, aby przywrócić samochód ciężarowy do gry.
• Kontrola jakości: Producenci wprowadzają zaawansowane urządzenia produkcyjne, tworząc kompletny łańcuch procesów od podstawowego do całego montażu pojazdu. Po przejściu produktów w tryb offline, wyznaczony audytor przeprowadza ścisłe kontrole w celu zakończenia oceny.
• Dostępność i dostosowanie: Betoniarki mogą być dostosowane do specyficznych potrzeb klientów. Czas dostawy betonowozu zazwyczaj wynosi około 90 dni po otrzymaniu wpłaty, ale konkretny czas może się różnić.
