Podłączanie włącznika do betoniarki: szczegółowy przewodnik

Podłączenie włącznika do betoniarki jest kluczowym krokiem w zapewnieniu prawidłowego działania tego urządzenia. Proces ten wymaga uwagi, dokładności i przestrzegania zasad bezpieczeństwa, zwłaszcza podczas pracy z instalacjami elektrycznymi. W niniejszym artykule przedstawimy kompleksowy przewodnik dotyczący podłączania włączników do betoniarek, omawiając różne typy urządzeń, schematy podłączenia, zasady bezpieczeństwa oraz potencjalne problemy i ich rozwiązania.

Rodzaje betoniarek i ich specyfika podłączenia

Betoniarki mogą być jedno- lub trójfazowe. Większość modeli używanych w warunkach domowych to betoniarki jednofazowe, które często wyposażone są w kondensator rozruchowy lub pomocniczy. Urządzenia trójfazowe, stosowane częściej w przemyśle lub na dużych budowach, wymagają innego podejścia do podłączenia, często z wykorzystaniem styczników.

Betoniarki jednofazowe z kondensatorem

W przypadku betoniarki jednofazowej z kondensatorem, kluczowe jest prawidłowe podłączenie przewodów zasilających do włącznika, a następnie do silnika i kondensatora. Często stosuje się włączniki z funkcją zabezpieczenia termicznego silnika, co dodatkowo wpływa na schemat podłączenia.

Identyfikacja przewodów

Przed przystąpieniem do podłączenia, należy prawidłowo zidentyfikować przewody. Zazwyczaj:

• Przewody fazowe (L) są koloru brązowego, czarnego lub szarego.
• Przewód neutralny (N) jest koloru niebieskiego.
• Przewód ochronny (PE) jest koloru żółto-zielonego i jest podłączony do ramy maszyny w celu uziemienia.

Warto jednak pamiętać, że kolory przewodów mogą być nieoryginalne lub pomylone, szczególnie w starszych lub chińskich urządzeniach. W takich przypadkach zaleca się użycie omomierza do dokładnego sprawdzenia połączeń.

Podłączenie włącznika

Typowy włącznik do betoniarki jednofazowej posiada zaciski wejściowe (IN) i wyjściowe (OUT). Przewody zasilające podłącza się do zacisków IN, natomiast przewody prowadzące do silnika i innych elementów podłącza się do zacisków OUT. W przypadku włącznika z funkcją zabezpieczenia termicznego, przewody od termika silnika mogą być podłączone w specyficzny sposób, często szeregowo z uzwojeniami silnika, mimo że sam włącznik posiada opcję zdalnego wyzwalania.

Rola kondensatora i termika

Kondensator w silniku jednofazowym jest kluczowy do jego rozruchu i prawidłowej pracy. Przewody silnika, które są podłączone do kondensatora, powinny być odpowiednio zidentyfikowane. Wewnętrzny termik silnika, połączony szeregowo z uzwojeniami, pełni funkcję zabezpieczenia przed przegrzaniem.

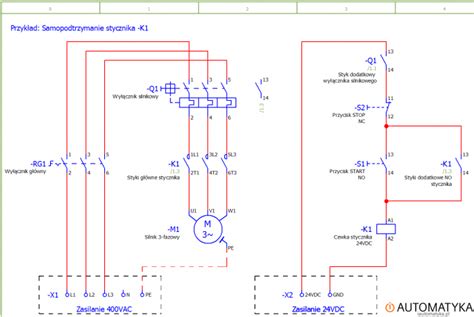

Betoniarki trójfazowe

W przypadku betoniarek trójfazowych, podłączenie jest zazwyczaj bardziej złożone i często wymaga zastosowania dodatkowych elementów, takich jak stycznik i przekaźnik termiczny. Przyciski "start" i "stop" sterują pracą stycznika, który z kolei załącza silnik trójfazowy.

Wyłączniki siłowe i przyciski sterujące

Starsze, radzieckie wyłączniki magnetyczne, często mylone z wyłącznikami siłowymi, w rzeczywistości są zestawem przycisków "start" i "stop", które wymagają współpracy ze stycznikiem. Dwa styki po jednej stronie przycisku mogą być połączone lub rozłączone w zależności od stanu przycisku, realizując funkcję zwierną lub rozwierną.

Dobór stycznika i przekaźnika termicznego

Stycznik dobiera się do mocy silnika, a jego cewka może być zasilana napięciem 230V (jedna faza) lub 400V (trzy fazy). Przekaźnik termiczny chroni silnik przed przeciążeniem i jest zazwyczaj regulowany.

Wybór i zakup odpowiedniego włącznika

Podczas zakupu włącznika do betoniarki należy zwrócić uwagę na kilka kluczowych czynników:

• Parametry techniczne: Moc i napięcie zasilania muszą być zgodne z wymaganiami betoniarki.
• Typ włącznika: Czy jest to prosty włącznik, włącznik z zabezpieczeniem termicznym, czy włącznik sterujący pracą stycznika.
• Jakość wykonania: Wybieraj produkty renomowanych producentów, wykonane z trwałych materiałów.
• Kompatybilność: Upewnij się, że włącznik jest kompatybilny z konkretnym modelem betoniarki.

Schematy podłączenia i instrukcje

Każdy włącznik powinien być dostarczony z instrukcją obsługi i schematem podłączenia. W przypadku braku dokumentacji, warto poszukać informacji online lub skonsultować się ze specjalistą. Styki włącznika są zazwyczaj wyraźnie oznaczone, co ułatwia identyfikację.

Podstawowe oznaczenia styków

• IN (13, 23): Zaciski wejściowe, do których podłącza się przewody zasilające (faza i neutralny).
• OUT: Zaciski wyjściowe, do których podłącza się przewody prowadzące do silnika.
• L: Zacisk dla przewodu fazowego.
• N: Zacisk dla przewodu neutralnego.
• PE: Zacisk dla przewodu ochronnego (uziemienie).

Zasady bezpieczeństwa podczas pracy z elektrycznością

Praca z instalacjami elektrycznymi wymaga bezwzględnego przestrzegania zasad bezpieczeństwa:

• Odłącz zasilanie: Zawsze upewnij się, że betoniarka jest całkowicie odłączona od źródła zasilania przed rozpoczęciem jakichkolwiek prac.
• Używaj narzędzi izolowanych: Stosuj narzędzia z izolowanymi rękojeściami, aby uniknąć porażenia prądem.
• Sprawdzaj przewody: Upewnij się, że przewody nie są uszkodzone, przetarte ani pęknięte.
• Nie pracuj w wilgoci: Unikaj pracy z elektrycznością w wilgotnym otoczeniu.
• Używaj sprzętu ochronnego: Rękawice izolujące i okulary ochronne mogą zwiększyć bezpieczeństwo.
• Nie przeciążaj obwodów: Unikaj podłączania zbyt wielu urządzeń do jednego obwodu.

Typowe problemy i ich rozwiązywanie

Podczas podłączania włącznika do betoniarki mogą wystąpić różne problemy:

Problemy z podłączeniem

• Nieprawidłowe okablowanie: Najczęstszy błąd, który może prowadzić do zwarcia, uszkodzenia sprzętu lub braku działania betoniarki. Należy dokładnie sprawdzić schemat podłączenia i oznaczenia przewodów.
• Luźne połączenia: Mogą powodować niestabilną pracę urządzenia lub iskrzenie. Należy upewnić się, że wszystkie połączenia są solidne i dobrze dokręcone.
• Uszkodzone przewody lub włącznik: W przypadku wykrycia uszkodzeń, należy wymienić wadliwe elementy.

Problemy z działaniem włącznika po podłączeniu

Jeśli włącznik nie działa prawidłowo po podłączeniu, należy wykonać następujące kroki:

1. Sprawdź okablowanie: Upewnij się, że wszystkie przewody są podłączone zgodnie z oznaczeniami i schematem.
2. Testuj włącznik multimetrem: Pozwoli to zidentyfikować ewentualne usterki w samym włączniku lub ocenić ciągłość obwodu.
3. Sprawdź zasilanie: Upewnij się, że do włącznika dociera odpowiednie napięcie.
4. Konsultacja z technikiem: Jeśli problem nadal występuje, może to oznaczać uszkodzenie włącznika lub innego elementu betoniarki. Warto skonsultować się z wykwalifikowanym technikiem.

Warto również pamiętać o prawidłowym umieszczeniu włącznika - powinien być łatwo dostępny, a jego obudowa odporna na warunki atmosferyczne, kurz i wilgoć.

Kiedy warto skonsultować się z technikiem?

Zasięgnięcie porady wykwalifikowanego technika jest zalecane w następujących sytuacjach:

• Brak pewności: Jeśli nie czujesz się pewnie w kwestiach elektrycznych lub napotykasz trudności w zrozumieniu schematu podłączenia.
• Skomplikowane instalacje: W przypadku bardziej złożonych systemów, szczególnie w betoniarkach trójfazowych.
• Nietypowe problemy: Gdy standardowe metody rozwiązywania problemów nie przynoszą rezultatów.
• Potrzeba uprawnień: Niektóre prace instalacyjne mogą wymagać specjalnych uprawnień.

Profesjonalna pomoc może nie tylko przyspieszyć naprawę, ale także zapobiec dalszym uszkodzeniom sprzętu i zapewnić bezpieczeństwo.

Konserwacja i dbanie o włącznik

Aby zapewnić długotrwałe i bezproblemowe działanie włącznika do betoniarki, warto pamiętać o regularnej konserwacji:

• Czyszczenie: Regularnie czyść włącznik i jego otoczenie z kurzu i brudu.
• Kontrola okablowania: Okresowo sprawdzaj stan przewodów i połączeń.
• Unikanie przeciążeń: Nie obciążaj betoniarki nadmiernie.
