Betoniarka jest kluczową maszyną w procesie przygotowywania mieszanki betonowej, znajdującą zastosowanie zarówno na małych placach budowy, jak i w dużych projektach infrastrukturalnych. Wybór odpowiedniego typu urządzenia zależy od specyficznych wymagań projektu, w tym od pożądanej wydajności, rodzaju mieszanki betonowej oraz warunków eksploatacji.
Klasyfikacja betoniarek
W zależności od sposobu pracy, rozróżniamy betoniarki o pracy okresowej i ciągłej. Ponadto, urządzenia te dzieli się na wolnospadowe oraz betoniarki o mieszaniu przymusowym. Podział ten odnosi się do obu typów pracy (okresowej i ciągłej), a same maszyny mogą być stałe, przewoźne lub samochodowe.
Betoniarki o pracy okresowej
Mieszalniki betoniarek o pracy okresowej mają różną pojemność, od 250 do 2500 litrów i więcej. Warto rozróżnić trzy rodzaje pojemności:
- Pojemność geometryczna: całkowita objętość wnętrza mieszalnika.
- Pojemność wsypowa: suma objętości poszczególnych składników betonu w jednym zarobie (jednorazowej porcji).
- Pojemność użyteczna (zarobowa): pojemność uzyskanej mieszanki betonowej, która jest zawsze mniejsza od pojemności wsypowej.

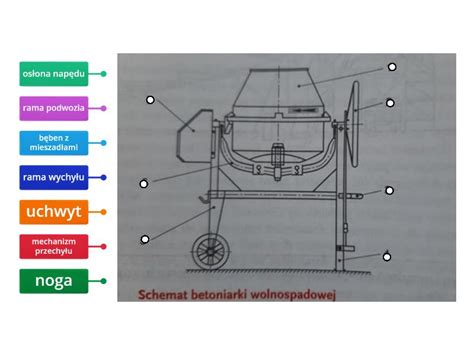

Betoniarki wolnospadowe
Wśród betoniarek wolnospadowych największe zastosowanie znalazły modele z mieszalnikiem walcowym oraz betoniarki przechylne o mieszalniku w kształcie dwóch stożków ściętych. Modele z mieszalnikiem walcowym charakteryzują się prostą konstrukcją, ale są mniej ekonomiczne w eksploatacji ze względu na dłuższy okres mieszania i wyładowywania, co przekłada się na niższą wydajność.
Zastosowanie przekładni stożkowych w napędach
W nowoczesnych systemach mieszania, takich jak przekładnia kątowa EVERGEAR DRIVE serii K, stosuje się zaawansowane rozwiązania mechaniczne. Przekładnie walcowo-stożkowe są kluczowymi komponentami reduktorów silnika w betoniarkach, zapewniając efektywne przeniesienie napędu.
Specyfikacja techniczna przekładni serii K
Przekładnie te charakteryzują się wysoką wydajnością oraz precyzją wykonania, co jest niezbędne przy pracy pod dużym obciążeniem:
| Parametr | Wartość/Opis |
|---|---|
| Układ przekładni | Skos / Ukos |
| Moment wyjściowy | 105 - 27 000 Nm |
| Materiał obudowy | Żeliwo HT250 |
| Efektywność | 94-96% |
| Twardość przekładni | HRC 58-62 (hartowane koła zębate) |
Betoniarki o mieszaniu przymusowym
Mieszanie przymusowe stosowane jest w betoniarkach o pracy okresowej i ciągłej. Rozróżnia się dwa główne sposoby pracy:
- Przez obracające się mieszadła osadzone na wale pionowym w nieruchomym mieszalniku o kształcie niskiej miski walcowej.
- Przez mieszadła obracające się w jednym kierunku, przy jednoczesnym obracaniu się mieszalnika w kierunku przeciwnym (betoniarki przeciwbieżne).
Betoniarki o mieszaniu przymusowym nadają się lepiej od betoniarek wolnospadowych do produkcji masy betonowej o konsystencji wilgotnej.
Wydajność i eksploatacja
Czas mieszania i wyładowywania wzrasta, gdy zawartość wody w masie betonowej maleje lub gdy zmniejsza się ilość dozowanego cementu. Podobne objawy występują przy większych pojemnościach mieszalnika oraz przy użyciu drobniejszego kruszywa.
Z kolei betoniarki z mieszalnikiem stożkowym o dużej pojemności (np. 2400 litrów) oferują wyższą efektywność. Dzięki specjalnemu układowi łopatek, mieszanie odbywa się w dolnej części mieszalnika, co przyczynia się do mniejszego zużycia ścianek i elementów roboczych. Wyładowywanie masy betonowej następuje po zmianie kierunku obrotu mieszalnika i przechyleniu go o 60°, co znacząco skraca czas cyklu.
