Wymiana uszczelki pod głowicą – kompleksowy przewodnik

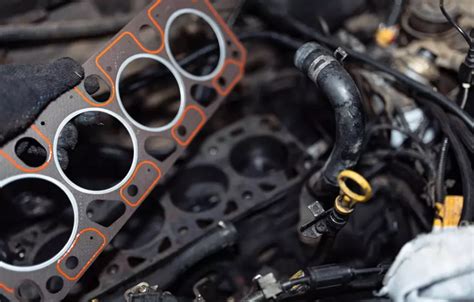

Uszczelka pod głowicą to kluczowy element każdego silnika spalinowego, pełniący funkcję uszczelnienia między blokiem silnika a głowicą cylindrów. Jej głównym zadaniem jest zapobieganie wyciekom płynu chłodzącego, oleju i gazów spalinowych oraz ich mieszaniu się. Uszczelka musi wytrzymać ogromne ciśnienie (ponad 200 barów) i ekstremalne temperatury, sięgające blisko 100 stopni Celsjusza. Wykonana jest zazwyczaj z połączenia metalu, np. aluminium, oraz materiału miękkiego, takiego jak elastomery, które zapewniają szczelne przyleganie i zdolność do odwracalnej deformacji. Elementy metalowe mają za zadanie zapewnić sztywność i wytrzymałość. Mimo iż jest to nieruchomy element, uszczelka przyjmuje na siebie ogromną odpowiedzialność za prawidłową eksploatację silnika.

Objawy uszkodzenia uszczelki pod głowicą

Uszkodzenie uszczelki pod głowicą to usterka, która zdarza się w samochodach z pewnym przebiegiem i jest niezwykle trudna do zdiagnozowania, ponieważ wiele jej objawów może wskazywać na inne awarie. Kierowca powinien zwrócić uwagę na szereg symptomów, które mogą, choć nie muszą, świadczyć o problemie z uszczelką.

Typowe, ale niejednoznaczne objawy

• Nierówna praca silnika, zwłaszcza gdy jest zimny. Po nagrzaniu silnika charakterystyczne „klekotanie” ustępuje.
• Ubytki płynu chłodniczego, bez widocznych zewnętrznych wycieków.
• Biały szlam (tzw. „masło”) pod korkiem wlewu oleju lub w zbiorniczku wyrównawczym płynu chłodniczego. Jego pojawienie się stanowi dowód na mieszanie się chłodziwa z olejem silnikowym.
• Dymienie na biało z układu wydechowego, szczególnie w momencie, kiedy silnik jest zimny. Może to być efekt skraplania się pary wodnej w układzie wydechowym, zwłaszcza w chłodniejszej części roku. Jeżeli jednak biały dym pojawia się latem, jest to bardziej niepokojący objaw. Gęsty biały dym może również świadczyć o tym, że płyn chłodniczy dostaje się do komory spalania.
• „Bąblowanie” w zbiorniczku wyrównawczym płynu chłodniczego, co sugeruje przedostawanie się spalin do układu chłodzenia. Jednak ten objaw może również być skutkiem nieszczelności w układzie chłodzenia.
• Falowanie obrotów na biegu jałowym.
• Spadek mocy jednostki napędowej.
• Rosnąca temperatura silnika.
• Rosnące spalanie.

Warto pamiętać, że obecność „majonezu” może być bezpośrednio związana ze sposobem użytkowania samochodu (np. częsta jazda na krótkich dystansach). Nierówna praca silnika na biegu jałowym może być efektem uszkodzenia silnika krokowego, szarpanie może być związane ze zużyciem świec zapłonowych lub przewodów, a falowanie obrotów może świadczyć o złej pracy przepływomierza. Ubytek płynu chłodzącego może mieć przyczynę w nieszczelnym przewodzie, a maź na korku to częste zjawisko, które towarzyszy uszkodzonemu termostatowi.

Kiedy uszkodzenie jest poważne?

Wątpliwości pojawiają się, gdy wypalenie uszczelki jest niewielkie. Kiedy dziura jest już naprawdę duża, zdiagnozowanie problemu jest stosunkowo proste. „Gotowanie” płynu chłodzącego lub tłusty osad na ściankach zbiornika wyrównawczego, wywołany mieszaniem się płynu chłodzącego z olejem, jednoznacznie świadczą o nieszczelności układu. Wymiana uszczelki pod głowicą staje się wówczas koniecznością.

Przyczyny awarii uszczelki pod głowicą

Uszczelka pod głowicą nie należy do elementów eksploatacyjnych i teoretycznie powinna wytrzymać całe życie silnika (ok. 200-250 tys. km). Jednak rzeczywistość często okazuje się inna. Uszkodzenie uszczelki może przyjść samoistnie, ale najczęściej jest efektem innych usterek silnika, długotrwale bagatelizowanych przez kierowcę.

Główne przyczyny

• Przegrzanie silnika: To najbardziej istotna przyczyna. Może być spowodowane stosowaniem płynu chłodzącego kiepskiej jakości, awarią wentylatora silnika, wyciekiem płynu, zapowietrzeniem układu, „zapchaną” chłodnicą główną, uszkodzeniem termostatu. Szybki wzrost temperatury ponad normę powoduje osłabienie materiału, z którego wykonana jest uszczelka.
• Styl jazdy: Sportowa jazda, a zwłaszcza wprowadzanie auta na wysokie obroty przy zimnym silniku, gdy elementy jednostki są niedogrzane, płyn chłodniczy i olej silnikowy charakteryzują się znacznie słabszymi właściwościami. Może to prowadzić do przegrzania i niewystarczającego smarowania, a w konsekwencji do uszkodzenia uszczelki.
• Nieprawidłowo ustawiona instalacja LPG: Awaria uszczelki często występuje przy instalacji LPG. Źle ustawione parametry mogą ją wypalić, prowadząc do spalania zbyt ubogiej mieszanki paliwowo-powietrznej i wzrostu temperatury w komorze spalania.
• Chiptuning: W silnikach po nieodpowiedzialnie przeprowadzonym chiptuningu, gdy chęć podkręcenia mocy i momentu obrotowego wykracza ponad dopuszczalne przez producentów normy, uszczelka może ulec uszkodzeniu.
• Problemy z układem wtryskowym: W silnikach wysokoprężnych przyczyną awarii uszczelki często są zużyte lub popsute wtryskiwacze.
• Wady fabryczne: Niektóre modele aut są wyposażone w wadliwe uszczelki lub błędy konstrukcyjne (np. źle dobrane śruby mocujące), które są narażone na przyspieszone zużycie.
• Spalanie stukowe: Występuje zwłaszcza w turbodoładowanych silnikach benzynowych, zasilanych benzyną o zbyt niskiej wartości oktanowej, a także pod wpływem uszkodzeń i zadr metalu w komorze spalania, co prowadzi do przedwczesnego i nierównego zapłonu mieszanki.
• Niewłaściwie przeprowadzona naprawa: W samochodach, w których już wymieniono uszczelkę pod głowicą, ponowne jej uszkodzenie może wynikać z niewłaściwie przeprowadzonej naprawy, np. niedokręcenia śrub z odpowiednim momentem.
• Długotrwałe nieużywanie silnika: Jak mówią mechanicy, uszczelkom szkodzi długi okres nieużywania silnika.

Warto zaznaczyć, że uszczelka pod głowicą traktowana jest przez producentów samochodów jako najsłabsze ogniwo. Jej przepalenie może paradoksalnie ochronić silnik przed poważniejszą awarią, np. zatarciem, przepaleniem tłoków lub pęknięciem głowicy. Kluczem do wykorzystania tej szansy jest poprawne rozpoznanie uszkodzenia uszczelki i jak najszybsze wyeliminowanie defektów.

Diagnostyka uszczelki pod głowicą

Zanim dobry specjalista wypowie wyrok o konieczności wymiany uszczelki, musi precyzyjnie potwierdzić diagnozę. Nie zawsze jest tak, że objawy automatycznie świadczą o zerwaniu uszczelki podgłowicowej. Podobne symptomy mogą dawać również inne usterki. Przed wymianą tej części, lepiej ostatecznie potwierdzić diagnozę.

Metody diagnostyczne

Mechanicy korzystają z dwóch głównych metod ostatecznego potwierdzenia diagnozy, bez konieczności demontażu elementów jednostki napędowej:

1. Test na obecność dwutlenku węgla (CO2) w płynie chłodzącym (tzw. test UPG): Polega na pobraniu cieczy chłodzącej bezpośrednio z wlewu pracującego motoru i przelaniu jej do próbówki z substancją reakcyjną. Jeżeli tester wykaże obecność CO2 w składzie mieszanki, stan uszczelki z pewnością będzie kiepski, gdyż spaliny przedostają się do układu chłodzenia.
2. Kontrola kompresji: Mechanik wykręca jedną świecę zapłonową i w jej miejsce umieszcza manometr. Badanie wykonuje się podczas pracy jednostki na biegu jałowym i powtarza dla każdego z cylindrów. Wysokie ciśnienie (przeciętnie 9 barów w silniku benzynowym i nawet 23 bary w dieslu) wskazuje na małe ryzyko uszkodzenia uszczelki. Niskie ciśnienie może świadczyć o konieczności wymiany uszczelki.

Tanie testery dostępne na rynku mogą nie być precyzyjne, dlatego najlepszym rozwiązaniem jest udanie się do warsztatu samochodowego i oddanie sprawy w ręce fachowców.

Wymiana uszczelki pod głowicą - proces i koszty

Wymiana uszczelki pod głowicą to zadanie trudne, wieloetapowe i czasochłonne. Jest to jedna z najbardziej pracochłonnych napraw silnika, wymagająca demontażu dużej jego części i ponownego precyzyjnego montażu.

Etapy wymiany uszczelki pod głowicą

1. Demontaż: Proces rozpoczyna się od demontażu wielu elementów, takich jak kolektor dolotowy, kolektor wydechowy, głowica cylindrów, elementy rozrządu i inne akcesoria.
2. Czyszczenie i inspekcja: Po odsłonięciu głowicy cylindrów i bloku silnika są one dokładnie czyszczone. Mechanicy sprawdzają obie powierzchnie pod kątem wypaczeń, pęknięć lub korozji.
3. Planowanie głowicy: Jeśli głowica cylindrów jest wypaczona z powodu przegrzania, konieczne jest jej obrobienie (tzw. planowanie lub szlif), aby przywrócić idealnie płaską powierzchnię. Jest to precyzyjne wyrównanie powierzchni przylegającej bezpośrednio do bloku silnika przy użyciu frezarki.
4. Płukanie kanalików: Należy przepłukać kanaliki wodne i olejowe.
5. Montaż nowej uszczelki: Nowa uszczelka głowicy, wybrana zgodnie ze specyfikacją silnika, jest precyzyjnie umieszczana na bloku. Należy użyć nowych śrub służących do montażu głowicy do bloku silnika.
6. Ponowny montaż: Wszystkie komponenty silnika są ponownie instalowane. Wymieniane są również inne części oraz płyny eksploatacyjne.
7. Testowanie: Po ponownym montażu silnik jest napełniany olejem i płynem chłodzącym, a następnie uruchamiany w celu przetestowania.

Wymiana uszczelki głowicy może zająć od 8 do 20 godzin w zależności od pojazdu i stopnia skomplikowania silnika. Musi być wykonywana przez doświadczonego mechanika. Dobrze zorganizowana naprawa może zostać zakończona w ciągu dwóch dni.

Koszty wymiany uszczelki pod głowicą

Cena samej uszczelki zazwyczaj nie jest wysoka; dla samochodów miejskich o prostej konstrukcji można ją zakupić za około 60-70 złotych, a nawet do silników V8 czy V10 ceny oscylują w granicach 500 złotych (za obie głowice). Jednak całkowity koszt wymiany uszczelki pod głowicą jest znacznie wyższy i raczej na pewno przekroczy 1000 złotych, a w niektórych przypadkach może sięgać nawet kilku tysięcy złotych.

Na cenę wymiany uszczelki pod głowicą składa się kilka pozycji:

• Robocizna: Jest to najbardziej kosztowna część. Wymiana uszczelki jest skomplikowanym i czasochłonnym procesem. Cena robocizny zależy od renomy warsztatu, jego lokalizacji oraz stopnia skomplikowania silnika.
• Planowanie głowicy: Koszt tej usługi to często kilkaset złotych.
• Części zamienne: Oprócz nowej uszczelki, należy doliczyć koszt nowych śrub głowicy, wymiany napędu rozrządu (paska lub łańcucha), uszczelniaczy wałków rozrządu, prowadnic zaworowych, a także uzupełnienia ubytków i naprawy gniazd zaworowych, jeśli jest to konieczne.
• Płyny eksploatacyjne: Konieczne jest użycie nowego oleju silnikowego i płynu chłodniczego.
• Inne naprawy: Podczas demontażu mechanicy często odkrywają inne problemy, takie jak pęknięte głowice, uszkodzone śruby lub skorodowane części, co dodatkowo podnosi koszt.

W niektórych przypadkach, jak na przykład przy silnikach typu boxer, konieczny jest demontaż całej jednostki napędowej, co dodatkowo podnosi koszt całej operacji. Koszt wymiany uszczelki pod głowicą w silniku 1.9 TDI może wynosić od kilkuset do kilku tysięcy złotych, podobnie w popularnych samochodach miejskich z silnikami benzynowymi.

Zapobieganie awariom i alternatywne rozwiązania

Zapobieganie jest łatwiejsze i mniej stresujące niż naprawa. Aby uszczelka pod głowicą w aucie była sprawna przez bardzo długi czas, warto oszczędzać silnik w momencie, kiedy jest zimny. Należy również dbać o układ chłodzenia silnika, nie tylko poprzez dolewanie płynu chłodniczego, ale również częstą, profilaktyczną diagnostykę czy szybkie usuwanie usterek, kiedy się pojawią. Regularnie pracujący silnik jest ciągle narażony na uszkodzenia spowodowane złej jakości paliwem czy gromadzącymi się w układzie nagarami.

Alternatywne rozwiązania - uszczelniacze

Na rynku dostępne są produkty takie jak uszczelniacze uszczelek głowicy, np. No Leaky. Są to formuły oparte na zaawansowanej technologii, która jest ukierunkowana na pęknięcia i nieszczelności w uszczelce i otaczającym ją metalu. Formuły te łączą mikrocząsteczki ceramiczne i włókna uszczelniające, które pozostają zawieszone w płynie chłodzącym, nie zatykając chłodnic ani nie uszkadzając pomp wodnych. Takie rozwiązania są testowane i zatwierdzane przez profesjonalnych mechaników i mogą być objęte gwarancją satysfakcji. Mogą one wydłużyć żywotność istniejącej uszczelki i zapobiec powstawaniu odpadów, co jest korzystne dla środowiska.

Historie użytkowników pokazują, że uszczelniacze mogą skutecznie eliminować objawy takie jak przegrzewanie się silnika i biały dym. Jednak w niektórych skrajnych przypadkach całkowita wymiana uszczelki jest jedyną realną opcją.

Ważni producenci uszczelek

W branży motoryzacyjnej istnieje kilku renomowanych producentów uszczelek, których produkty są cenione za jakość i precyzję wykonania:

• Victor Reinz: Niemiecki producent wchodzący w skład grupy DANA, znany z wysokiej jakości uszczelek.
• Elring: Producent precyzyjnie wykonanych uszczelek, które spełniają rygorystyczne wymogi gazoszczelności, odkształceń i dociągania.
• Ajusa: Dostawca części na pierwszy montaż w fabrykach Renault czy całej grupy VAG.
