Bobcat: Innowacje i Systemy Hydrauliczne

Jedna z najbardziej rozpoznawalnych marek produkujących małe maszyny - Bobcat - postanowiła na targach Bauma nie tylko odsłonić swoje nowości, ale także zdradzić, nad czym obecnie pracuje. Firma ta, znana jako twórca ładowarek burtowych, kontynuuje poszukiwania innowacyjnych rozwiązań, w tym odejścia od tradycyjnych układów hydraulicznych na rzecz napędów elektrycznych.

Ewolucja Technologiczna Bobcat: Od Hydrauliki do Napędów Elektrycznych

Nowe Modele Konwencjonalne i Elektryczne w Ofercie

W pierwszej kolejności, do składu drużyny Bobcata wkrótce dołączą nowe modele. Nowościami są S630 oraz S650 w nowym wydaniu, czyli kołowe ładowarki z segmentu 3-4 ton. Nowością jest również koparko-ładowarka B730 M, która póki co będzie samotnie reprezentowała firmę w tym segmencie. Natomiast w przypadku koparek z przedziału 1-2 tony, nastąpiło prawdziwe rozerwanie worka, bowiem od modelu E16 po E20z, wymienione zostały wszystkie maszyny, czyli 4 sztuki nie licząc elektrycznej E19e.

Koncepcyjne Maszyny Bez Hydrauliki: RogueX i RogueX2

Gdy firma Bobcat stwierdza, że podczas tworzenia swojej maszyny przyświecała im myśl, aby stworzyć coś nowego, zwykle nie stoją za tym jedynie marketingowe frazesy. Ładowarki burtowe to w końcu ich „dziecko” i maszyny niepodobne do żadnych innych, szczególnie na początku ich istnienia. Stąd nie dziwi fakt, że w kontekście maszyn koncepcyjnych RogueX oraz RogueX2, właśnie takie hasło ma je promować. Czym są te maszyny? Dokładnie tak; ani w kołowym RogueX2, ani gąsienicowym RogueX nie znajdziemy grama hydrauliki. Wszystkie siłowniki zostały zastąpione elektrycznymi napędami liniowymi, a fotel operatora - komputerem. Brzmi i wygląda futurystycznie i raczej nieprędko zobaczymy te maszyny w takim wydaniu.

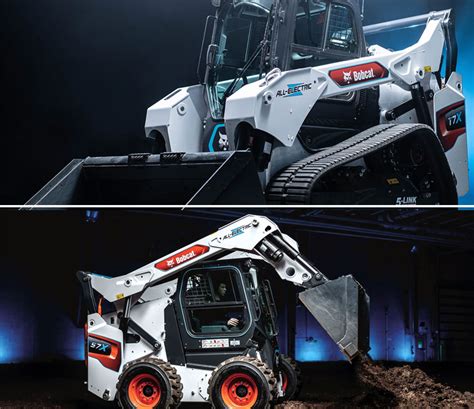

Wprowadzenie Ładowarek T7X i S7X z Napędem Elektrycznym

Warto przypomnieć sobie poprzednią edycję Baumy, na której podobne rozwiązanie, choć niepozbawione operatora, zaprezentowała firma Komatsu. Rewolucyjny, w pełni elektryczny napęd ładowarki, miał zmienić oblicze branży, tyle że na Baumie 2025 okazało się, że zmieniony to został koncept i elektryczna ładowarka WA80E musiała przeprosić się z klasyczną hydrauliką. Czy jednak to co nie udało się japońskiemu gigantowi ma niebawem udać się Bobcatowi? Wszystko na to wskazuje, bo oto maszyny T7X i S7X mają już niebawem zostać włączone do regularnej oferty firmy.

Czym są te dwie ładowarki? Po pierwsze, są to klasyczne burtówki z kabiną; model T7X - z trójkątną gąsienicą, zaś S7X - wariantem kołowym, zgodnie z nomenklaturą firmy. Sercem obydwu maszyn jest 62 kWh bateria litowo-jonowa, a zatem są to ładowarki elektryczne. Firma postawiła na silniki elektryczne wszędzie, zaś do podnoszenia osprzętu dodatkowo na przekładnie śrubowo-kulkowe. Bobcat twierdzi, że taki układ ma jedną ważną cechę - eliminację przekładni elektryczno-hydraulicznej, na której cierpiała sprawność maszyny.

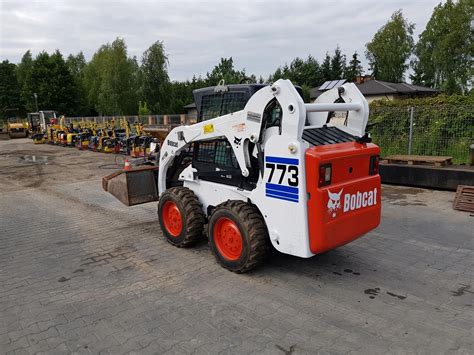

Odświeżone Ładowarki Spalinowe i Ochrona Układu Hydraulicznego

Naturalnie nie samym prądem Bobcat żyje, choć temat elektryfikacji był absolutnym hitem targów w Monachium. Spalinowych premier było niewiele i ograniczały się głównie do tych maszyn, których nie spodziewamy się prędko zobaczyć w wariancie alternatywnym, a przynajmniej nie na dużą skalę. Dlatego też Bobcat postanowił odświeżyć klasyczne ładowarki, które przecież stanowią o sile marki. Odświeżoną ładowarkę S650 cechuje teraz jeszcze lepsze ukrycie komponentów układu hydraulicznego przed uszkodzeniami, bardziej ergonomiczne i również lepiej chronione przyłącze zewnętrznych obwodów hydrauliki oraz, rzecz jasna, poprawa parametrów pracy - niższe spalanie i wzrost wydajności. Kabina w wariancie z pełnym przeszkleniem jest nadciśnieniowa.

Ambitne Plany Rozwoju Marki Bobcat

Bobcat pod nowym przywództwem (jako członek grupy Doosan) ma dość ambitne plany, bowiem firma chce w niedalekiej przyszłości znacznie powiększyć gamę oferowanych maszyn, a także wejść do wyższej ligi tonażowej, zarówno w segmencie ładowarek przegubowych, jak i koparek. Już teraz wiadomo, że czekają nas premiery takich maszyn jak L205-L285, a więc ładowarek znacznie powyżej 10 ton, czy koparek E220 i E245, czyli ponad 20 ton.

Diagnostyka i Naprawa Układu Hydraulicznego: Praktyczny Przewodnik

Problem z Zmodyfikowanym Sterowaniem i Blokiem Rozdzielczym

W przypadku posiadania maszyny Bobcat, która została poddana nieautoryzowanym modyfikacjom, takim jak przerobienie sterowania na joysticki linkowe, użytkownicy mogą napotkać szereg problemów. Taka zmiana często skutkuje ciężkim działaniem układu, a do tego wszystkie ruchy są na jednej sekcji, co powoduje opadanie ramienia przy kojarzeniu dwóch ruchów. Przywrócenie maszynie dawnej świetności wymaga dostępu do kompletnego układu, w tym bloku rozdzielczego, który często bywa brakującym elementem.

Analiza Układu Rozdzielacza

W maszynach z pompą trzysekcyjną zębatą kluczowe jest zrozumienie, za co odpowiada każda sekcja rozdzielacza. Na przykład, sekcja 7 jest często odpowiedzialna za obrót maszyny. Układ może posiadać cztery zasilania na sekcjach 1, 3, 4 i ostatniej, na której znajduje się przelew oraz jakieś wyjście na 4 sekcji. Od przelewu dwa przewody mogą wchodzić na chłodnicę oleju, a z każdej sekcji wychodzą trzy zasilania.

W przypadku braku bloku redukcyjnego, można rozważyć dokupienie zaworu redukcyjnego i podpięcie go pod którąś sekcję. Schematy hydrauliczne, nawet od troszkę nowszych lub pokrewnych modeli, np. Bobcat 320, mogą dostarczyć cennych informacji i pomóc w przywróceniu oryginalnej funkcjonalności.

Diagnostyka i Konserwacja Przegubu Obrotowego w Minikoparce Bobcat 322

W przypadku nieprawidłowego działania przegubu obrotowego minikoparki Bobcat 322 mogą wystąpić poważne problemy. Przegub obrotowy jest bardzo ważny dla bezpieczeństwa i prawidłowej pracy maszyny. Zaleca się sprawdzenie połączenia obrotowego co 250 godzin użytkowania. Pomoże to wcześnie wykryć wycieki i uszkodzenia, zapewniając bezpieczeństwo i sprawne działanie koparki.

Oznaki Problemów z Przegubem Obrotowym

Jeśli zauważysz którekolwiek z poniższych problemów, natychmiast sprawdź połączenie obrotowe:

• Widoczne wycieki płynu z uszczelek na złączu obrotowym.
• Nienaturalnie duży przepływ płynu w odpływie obudowy.
• Spadek wydajności lub nieprawidłowe działanie silników jezdnych.

Metody Diagnostyczne

Możesz wykonać kilka prostych kroków, aby sprawdzić, czy występują jakieś problemy:

1. Sprawdź, czy nie ma wycieków: Dokładnie obejrzyj uszczelki na złączu obrotowym pod kątem śladów wycieku płynu.
2. Test przepływu w odpływie obudowy: Odłącz przewód spustowy obudowy i obserwuj przepływ płynu. Zbyt duży przepływ oznacza problemy.
3. Monitoruj wydajność silnika: Sprawdź działanie silników jezdnych.

Schemat części złącza obrotowego minikoparki Bobcat 322 pomoże Ci zorientować się w każdej części i połączeniu. Schemat ten znajdziesz w oficjalnym katalogu części do swojej maszyny. Przed rozpoczęciem naprawy należy dokładnie zlokalizować złącze obrotowe.

Przygotowanie do Demontażu Przegubu Obrotowego

Zdobądź narzędzia, których potrzebujesz. Przygotuj zestaw nasadek, zatyczki do przewodów hydraulicznych, klucze, podnośnik, solidny drewniany klocek, rękawice ochronne i sprzęt bezpieczeństwa, w tym okulary ochronne. Przygotowanie sprawia, że praca jest łatwiejsza i bezpieczniejsza. Przed zdjęciem przegubu obrotowego podeprzyj ramię koparki za pomocą podnośnika i drewnianego klocka. Ten krok zapobiegnie wypadkom i zapewni stabilność maszyny. Uwaga: Nigdy nie pracuj pod podniesionym ramieniem lub wysięgnikiem bez odpowiedniego podparcia. Podparcie ramienia zapewnia bezpieczne miejsce pracy i chroni układ hydrauliczny przed uszkodzeniem podczas naprawy.

Procedura Demontażu Przegubu Obrotowego

Demontaż przegubu obrotowego wymaga cierpliwości i dbałości o szczegóły:

1. Lokalizacja i dostęp: Musisz dotrzeć do złącza obrotowego zarówno od góry, jak i od dołu koparki. Zacznij od otwarcia paneli dostępowych na górze maszyny. Poszukaj złącza obrotowego w pobliżu środka podwozia. W okolicy możesz zauważyć przewody hydrauliczne i śruby mocujące. Użyj latarki, aby sprawdzić, czy nie ma tam brudu lub zanieczyszczeń. Oczyść obszar przed demontażem złącza obrotowego. Wskazówka: Zrób zdjęcia terenu przed rozpoczęciem, aby ułatwić ponowny montaż.
2. Odłączanie przewodów hydraulicznych: Rozpocznij od odłączania przewodów hydraulicznych od złącza obrotowego. Użyj zaślepek i korków, aby zapobiec wyciekaniu płynu. Musisz oznaczyć każdy przewód podczas jego demontażu, aby ułatwić ich późniejsze ponowne podłączenie. Umieść miskę ociekową pod złączem, aby wychwycić ewentualny płyn hydrauliczny. Załóż rękawice i okulary ochronne, aby się zabezpieczyć. Do poluzowania złączek może być potrzebny klucz.
3. Demontaż śrub mocujących: Po odłączeniu przewodów hydraulicznych można rozpocząć demontaż śrub mocujących. Za pomocą zestawu nasadek poluzuj każdą śrubę wokół przegubu obrotowego. Wykręcaj śruby pojedynczo i przechowuj je w bezpiecznym miejscu. Do oddzielenia przegubu od ramy może być potrzebny łom. Sprawdź, czy nie ma ukrytych śrub lub wsporników. Uwaga: Niektóre śruby mogą być mocno dokręcone lub zardzewiałe.
4. Podparcie złącza: Podeprzyj złącze obrotowe za pomocą podnośnika i solidnego drewnianego klocka. Lekko unieś złącze, aby odciążyć miejsce montażu. Ten krok zapewni stabilność złącza podczas demontażu połączenia obrotowego. Upewnij się, że podnośnik stoi na płaskiej powierzchni i sprawdź dokładnie, czy drewniany klocek się nie ślizga. Należy zadbać o bezpieczeństwo obszaru i zapobiec upadkowi złącza.

Właśnie wykonałeś główne kroki demontażu przegubu obrotowego z minikoparki Bobcat 322. Demontaż przegubu obrotowego wymaga czasu i ostrożności. Zawsze przestrzegaj zasad bezpieczeństwa i używaj odpowiednich narzędzi.

Wymiana Uszczelek i Pierścieni Uszczelniających

Aby dotrzeć do uszczelek i pierścieni uszczelniających, należy rozmontować złącze obrotowe. Zacznij od umieszczenia złącza obrotowego na czystym stole warsztatowym. Użyj klucza, aby wykręcić śruby lub pierścienie ustalające. Podczas demontażu zachowaj kolejność poszczególnych części. Ten krok pomoże Ci zapamiętać, jak złożyć wszystko z powrotem. Wewnątrz złącza obrotowego może znajdować się stary płyn hydrauliczny lub brud. Wytrzyj wszelkie zabrudzenia czystą szmatką. Zawsze czyść powierzchnie styku przed montażem nowych części. Wskazówka: Zrób zdjęcia podczas demontażu.

Teraz możesz sprawdzić uszczelki i pierścienie uszczelniające pod kątem uszkodzeń. Sprawdź, czy na każdej uszczelce nie ma pęknięć, przecięć ani śladów zużycia. W przypadku zauważenia jakichkolwiek uszkodzeń należy natychmiast wymienić uszkodzone części. Stare lub zużyte uszczelki typu O-ring mogą powodować wycieki i zagrażać bezpieczeństwu koparki. Użyj małego wytrycha lub śrubokręta, aby usunąć stare uszczelki typu O-ring. Uważaj, aby nie zarysować powierzchni metalowych. Zawsze sprawdzaj szczelność uszczelki typu O-ring. Te uszczelki i pierścienie uszczelniające można kupić np. w YNF Machinery, która oferuje niezawodne rozwiązania dla Twojej koparki.

Ponowny Montaż Przegubu Obrotowego

Po wymianie pierścieni uszczelniających i uszczelek należy ostrożnie złożyć złącze obrotowe. Umieść każdą część z powrotem w odpowiedniej kolejności. Upewnij się, że każda uszczelka leży płasko w rowku. Pominięcie któregokolwiek kroku może spowodować późniejsze wycieki. Dokręć każdą śrubę z odpowiednim momentem obrotowym. Użyj klucza dynamometrycznego, jeśli go posiadasz. Sprawdź dokładnie, czy wszystkie uszczelki i pierścienie uszczelniające są na swoim miejscu. Przed zakończeniem ponownie wyczyść powierzchnie styku. Uwaga: Staranny ponowny montaż to najlepszy sposób na uniknięcie przecieków. Naprawiając przegub obrotowy w swoim Bobcacie 322, chronisz cały układ hydrauliczny. Nowe uszczelki i pierścienie uszczelniające zapewniają płynną pracę koparki.

Możesz rozpocząć montaż nowego złącza obrotowego, umieszczając je w odpowiedniej pozycji na koparce. Upewnij się, że miejsce montażu jest czyste i wolne od zanieczyszczeń. Wyrównaj złącze obrotowe z otworami na śruby. Użyj podnośnika i mocnego drewnianego klocka, aby podeprzeć złącze podczas mocowania. Najpierw dokręć ręcznie każdą śrubę mocującą, a następnie dokręć kluczem dynamometrycznym. Sprawdź, czy złącze obrotowe leży płasko i się nie przesuwa. Podgrzanie uszczelek przed montażem może pomóc w ich lepszym dopasowaniu. Wskazówka: Nie spiesz się podczas instalacji.

Podłączanie Przewodów Hydraulicznych i Sprawdzenie Szczelności

Należy ponownie podłączyć przewody hydrauliczne do nowego złącza obrotowego. Przed odłączeniem należy oznaczyć każdy przewód, aby dopasować go do odpowiedniego przyłącza. Użyj podnośnika, aby podeprzeć wiadro, co ułatwi wyrównanie przewodów. Podłącz każdy przewód i dokręć przyłącza. Po zakończeniu sprawdź szczelność wokół każdego połączenia. Oczyść obszar, aby ułatwić wykrycie ewentualnych problemów.

Po zamontowaniu nowego połączenia obrotowego i ponownym podłączeniu przewodów hydraulicznych należy sprawdzić szczelność układu. Uruchom silnik i poczekaj, aż układ hydrauliczny wytworzy ciśnienie. Uważnie obserwuj każde połączenie. Sprawdź, czy nie ma śladów wycieku płynu. W przypadku zauważenia wycieku, wyłącz silnik i usuń usterkę przed użyciem koparki.

Postępowanie w Przypadku Wycieków Po Instalacji

Jeśli zauważysz wycieki po instalacji, musisz szybko znaleźć ich źródło. Oczyść obszar wokół wycieku, aby łatwiej zlokalizować źródło. Sprawdź, czy węże nie są poluzowane lub czy uszczelki typu O-ring nie są uszkodzone. Czasami wyciek pochodzi z przyłącza, ale może również pochodzić z samego połączenia obrotowego. Jeśli nie możesz łatwo usunąć wycieku, weź pod uwagę złożoność naprawy. Może być konieczny ponowny demontaż złącza.

Regularna Konserwacja i Bezpieczeństwo

Zakończyłeś wymianę przegubu obrotowego, wykonując wszystkie kroki. Kontrola wykonanej pracy i prawidłowy montaż części zapewniają bezpieczeństwo koparki. Regularna konserwacja zwiększa wytrzymałość maszyny i zapobiega późniejszym problemom. Zawsze zapoznaj się z instrukcją obsługi, aby uzyskać więcej informacji. Należy sprawdzać połączenie obrotowe co 250 godzin użytkowania, zwracając uwagę na wycieki, luźne śruby i zużyte uszczelki. Wymiana uszkodzonych części i przestrzeganie wszystkich zaleceń zapobiega wyciekom i kosztownym naprawom. Zawsze używaj odpowiednich części zamiennych i czyść każdą powierzchnię. W przypadku zauważenia wycieku, zatrzymaj koparkę i sprawdź wszystkie przyłącza i uszczelki. Dokręć wszelkie luźne połączenia. W razie potrzeby wymień uszkodzone pierścienie uszczelniające.
