Zastosowanie i charakterystyka wózków widłowych bocznych

Wózki widłowe boczne to innowacyjne i specjalistyczne rozwiązanie w logistyce wewnętrznej, które przynosi wiele korzyści w porównaniu do tradycyjnych maszyn czołowych. Dzięki swojej unikalnej konstrukcji potrafią manewrować w wąskich przestrzeniach, co pozwala na efektywne wykorzystanie powierzchni magazynowej. Charakteryzują się dużą stabilnością i udźwigiem, co sprawia, że są idealne do transportu długich i ciężkich ładunków. Są to maszyny niezastąpione w ograniczonych przestrzeniach, gdzie tradycyjne modele nie radzą sobie z manewrowaniem. Ich unikalna budowa umożliwia efektywne operowanie w ciasnych korytarzach czy pomieszczeniach magazynowych, co znacząco zwiększa wydajność pracy.

Czym jest wózek widłowy boczny?

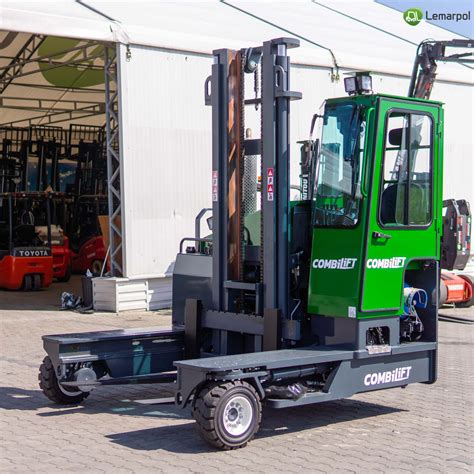

Wózek widłowy boczny, często nazywany po prostu wózkiem bocznym, to specjalistyczna maszyna zaprojektowana z myślą o transporcie i składowaniu długich ładunków w wąskich przestrzeniach. Nazwa wózka bocznego pochodzi od pozycji, jaką zajmuje operator względem kierunku jazdy podczas realizacji codziennych obowiązków. Chociaż nie jest tak powszechny jak klasyczny wózek widłowy czołowy, to w określonych zadaniach jest po prostu niezastąpiony.

Różnice między wózkiem bocznym a tradycyjnym wózkiem czołowym

Przyglądając się konstrukcji wózka widłowego bocznego, zauważamy już na pierwszy rzut oka, że jest to maszyna, która w sposób fundamentalny różni się od wózka czołowego. W wózkach czołowych maszt jest umieszczony w przedniej części, a zęby wideł są ustawione równolegle do osi urządzenia w kierunku jazdy. Z kolei w wózkach widłowych bocznych maszt jest ulokowany w taki sposób, że zęby wideł znajdują się w osi prostopadłej do kierunku jazdy, choć wiele sprzętu tego rodzaju może przemieszczać się na różne sposoby.

Tradycyjny wózek widłowy przewozi długie ładunki za pomocą wideł z przodu, co wymaga podjechania do ładunku na wprost. Używając tych wózków, rzędy w magazynie muszą być szersze, aby móc bezpiecznie przewieźć transportowany towar. Wózki czołowe są uniwersalnym rozwiązaniem do prac przeładunkowych, obsługi magazynu oraz transportu międzyoperacyjnego.

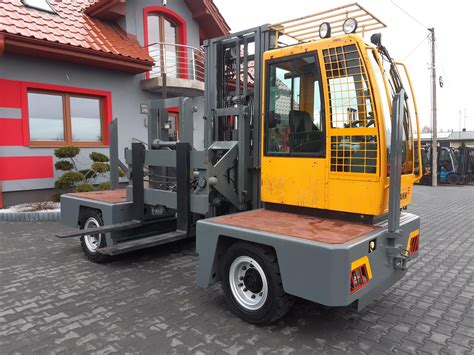

Wózek widłowy boczny podnosi i transportuje towary bokiem. Maszt z widłami zamontowany jest z boku, prostopadle do osi pojazdu, co pozwala na podnoszenie i transportowanie ładunków równolegle do kierunku jazdy. Dzięki tej konstrukcji wózek boczny jest szczególnie przydatny w wąskich przejściach i przy obsłudze długich ładunków, takich jak rury czy belki - nie musi wykonywać wielu manewrów i obrotów, chcąc umieścić ładunek na wysokim regale. Jest dużo bardziej kompaktowy, a przede wszystkim zwrotny, co czyni go idealnym wyborem do ciasnego magazynu, gdzie manewrowanie bywa wyzwaniem. Pozwala też na precyzyjne operowanie ładunkiem i zapewnia świetną widoczność.

Dlaczego w ogóle powstały wózki widłowe boczne?

Zapotrzebowanie na wózki boczne pojawiło się w połowie XX wieku, gdy w przemyśle zaczęto coraz częściej operować ładunkami długimi i nieporęcznymi. Standardowe wózki czołowe nie radziły sobie z nimi - konieczność skręcania, zawracania czy cofania z długimi belkami lub płytami była nie tylko niewygodna, ale i niebezpieczna w ciasnych halach. Pierwsze wózki boczne zaczęto więc projektować z myślą o składowaniu drewna i rur w tartakach i zakładach przemysłowych, manewrowaniu w wąskich korytarzach oraz zwiększeniu potencjału magazynów bez potrzeby ich przebudowy.

Wózki boczne zdominowały rynek europejski dzięki praktyczności i wytrzymałości. Stały się podstawowym narzędziem tam, gdzie liczy się każdy metr - w składach drewna czy hutach, gdzie ciężar ładunków przekracza nawet 45 ton. Jednym z pionierów była firma Baumann, która już w latach 60. rozpoczęła produkcję wózków bocznych we Włoszech. Ich konstrukcje błyskawicznie przyjęły się w branży stalowej i meblarskiej w Europie, a z czasem także na całym świecie. Wózki boczne powstały tam, gdzie trzeba było przewozić ładunki dłużycowe szybko, bezpiecznie i w miejscach, gdzie nie było miejsca na kompromisy, i dokładnie temu służą do dziś.

Budowa i parametry techniczne wózka widłowego bocznego

Wózek boczny to jedno z najbardziej zaawansowanych urządzeń wykorzystywanych w nowoczesnych magazynach, łączące w sobie precyzyjną konstrukcję, niezawodność i ergonomię. Budowa wózka widłowego bocznego opiera się na kilku kluczowych elementach.

Główne elementy konstrukcji

• Kompaktowa kabina operatora: Zaprojektowana tak, aby gwarantować maksymalną widoczność w trakcie manewrów oraz komfort pracy podczas wielogodzinnych zmian. Jest wyposażona w dodatkową osłonę dachu, zabezpieczającą przed spadającymi z wysokości elementami. Operator w standardowej konfiguracji siedzi bokiem, a koło napędowe umieszczone jest pod jego fotelem.
• Maszt boczny: Centralny element konstrukcyjny, umożliwiający precyzyjne podnoszenie i opuszczanie ładunków wzdłuż osi pojazdu. Zapewnia stabilność podnoszonego ładunku i integruje się z systemem hydrauliki. Rozwiązanie to sprawdza się szczególnie w magazynach wysokiego składowania.
• Widły: Zamontowane prostopadle do kierunku jazdy, wykonane są z wytrzymałych materiałów, zapewniających odporność na przeciążenia. Pozwalają na transportowanie różnorodnych ładunków paletowych przy zachowaniu pełnej precyzji, co umożliwia sprawne operowanie w wąskich alejach.
• Dwie zewnętrzne podpory: Wystające poza obrys urządzenia, pozwalają na bezpieczne rozłożenie ciężaru ładunku.
• Układ napędowy: Projektowany tak, aby zapewnić płynną jazdę oraz wysoką manewrowość. Wydajne wózki boczne posiadają tylko i wyłącznie napęd elektryczny, co jest ekonomiczne i ekologiczne.
• Pełne opony: Wytrzymujące nacisk wózka oraz unoszonego ładunku.
• Przeciwwaga: Umieszczona pod przedziałem operatora, zapewnia stabilność i zabezpiecza przed przewróceniem się pojazdu, co jest kluczowe przy podnoszeniu bardzo ciężkich ładunków.
• Zaawansowana elektronika: Integruje pracę wszystkich podzespołów, często z intuicyjnymi wyświetlaczami i programowalnymi funkcjami.

Kluczowe parametry

Wózki widłowe boczne wyróżniają się bardzo dużą maksymalną wysokością podnoszenia ładunków, wynoszącą nawet od kilku do ponad 20 metrów. Ich udźwig nominalny odnosi się wyłącznie do wysokości transportowej i, co ważne, wraz z podnoszeniem ładunku będzie on coraz mniejszy. Dlatego przy wyborze wózka bocznego warto zwrócić uwagę na diagram udźwigu, który wskaże, na jaką wysokość będzie można unieść maksymalnie ładunki o konkretnej wadze, oraz na modele z niskimi spadkami udźwigu.

Niewielka i zwarta konstrukcja wózków bocznych, charakteryzująca się małym promieniem skrętu i dobrą zwrotnością, ułatwia sprawne poruszanie się w wąskich korytarzach i pomiędzy regałami w magazynach.

Zastosowanie wózków widłowych bocznych

Wózki widłowe boczne znajdują szerokie zastosowanie w wielu branżach i typach obiektów, gdzie ich specyfika pozwala na efektywne zarządzanie przestrzenią i bezpieczny transport nietypowych ładunków. Ich wysoka precyzja sprawia, że są często wybierane do intensywnej pracy w obiektach klasy A i B.

Główne obszary wykorzystania

Boczne wózki widłowe są najczęściej spotykane w:

• Magazynach wysokiego składowania: Gdzie zajmują się obsługą i składowaniem towarów na najwyższych regałach sięgających nawet kilkunastu metrów. Dzięki nim możliwe jest składowanie towarów na dużych wysokościach, co oszczędza miejsce i ułatwia dostęp do produktów. Wózki boczne umożliwiają sprawne umieszczanie palet na dużych wysokościach w wąskich korytarzach.
• Centrach logistycznych i dystrybucyjnych: Optymalizują przepływ towarów między strefami przyjęć i wysyłki, szczególnie w przypadku ładunków o wymiarach uniemożliwiających paletyzację.
• Obsłudze systemów regałowych: Wózki boczne typu reach truck, określane również jako wózki bocznego załadunku, zwiększają wydajność operacji i minimalizują ryzyko uszkodzeń infrastruktury. Systemem magazynowym, który najlepiej odpowiada specyfice pracy wózków widłowych bocznych, są regały wspornikowe, idealne do ładunków dłużycowych.

Wózki boczne pracują zazwyczaj we wnętrzach budynków, jednak mogą być również stosowane w magazynach otwartych. Są to urządzenia niewielkie, które mogą bez problemu poruszać się po wąskich alejkach w magazynach. Poza pracą w wąskich magazynowych korytarzach, wykorzystuje się je również podczas rozładunku czy załadunku palet na naczepy.

Rodzaje transportowanych ładunków i branże

Wózki widłowe boczne są przeznaczone przede wszystkim do transportowania długich i trudnych do przewożenia towarów, które na ogół trudno jest bezpiecznie przewieźć. Mowa tu o:

• Ładunkach dłużycowych: Deski, belki, rury, profile stalowe, listwy, arkusze blachy, konstrukcje stalowe.
• Towarach o dużych gabarytach: Których wymiary uniemożliwiają paletyzację.

Branże, które najczęściej wykorzystują wózek widłowy boczny, to:

• Przemysł drzewny, tartaki: Idealne do transportu drewna.
• Przemysł metalowy: Niezastąpione przy przenoszeniu profili stalowych, rur czy arkuszy blachy.
• Markety budowlane i hurtownie.
• Place budowy.
• Porty i stocznie.
• Firmy logistyczne i centra dystrybucji.
• Zakłady produkcji długich profili.

Cykl pracy w magazynie wysokiego składowania

Typowy scenariusz pracy wózka widłowego bocznego w magazynie wysokiego składowania obejmuje następujące etapy:

1. Rozładowanie samochodu ciężarowego.
2. Przyjęcie palet do magazynu i umieszczenie ich w określonym, jasno zdefiniowanym miejscu.
3. Pobranie palety na widły przez wózek boczny.
4. Transport do punktu przechowywania.
5. Podjazd z ładunkiem do regału, a następnie podniesienie palety do góry w celu odłożenia na półkę regałową.

Zalety i korzyści z użytkowania wózków bocznych

Zastosowanie wózka bocznego w centrach logistycznych i magazynach przekłada się na liczne korzyści.

• Efektywne wykorzystanie przestrzeni: Dzięki swojej konstrukcji i możliwości manewrowania w wąskich alejkach, wózki boczne pozwalają na oszczędność miejsca i optymalizację przestrzeni magazynowej. Jest to kluczowe w magazynach wysokiego składowania, gdzie każdy metr ma znaczenie.
• Wzrost wydajności operacyjnej: Umożliwiają szybkie i sprawne przemieszczanie ładunków, co znacząco zwiększa wydajność pracy. Operatorzy wymieniają brak konieczności obracania wózka i zmiany jego pozycji na frontalną w celu umieszczenia towaru na widłach jako dużą zaletę.
• Poprawa bezpieczeństwa pracy: Stabilna konstrukcja i sposób transportowania ładunków bokiem ograniczają ryzyko uszkodzenia zarówno ładunków, jak i systemów składowania. Poruszanie się bokiem zwiększa widoczność podczas jazdy i pozwala uniknąć podnoszenia ładunku nad głową operatora, zmniejszając ryzyko wypadków.
• Precyzja i manewrowość: Niewielki promień skrętu i doskonała zwrotność wózków bocznych sprawdzają się wszędzie tam, gdzie przestrzenie pomiędzy półkami są bardzo wąskie. Pozwalają na precyzyjne operowanie ładunkiem.
• Uniwersalność: Wózki widłowe wysokiego składowania do bocznego załadunku są bardzo uniwersalne, zapewniając wygodę obsługi i mobilność tam, gdzie nie da się wjechać standardowymi, większymi pojazdami.

Rodzaje wózków bocznych

Wózki widłowe boczne występują w różnych wariantach, w zależności od specyficznych potrzeb, do których zostały wyprodukowane, rodzaju przewożonych ładunków czy warunków pracy.

• Wózki boczne wielokierunkowe: Te wózki mogą poruszać się dowolnie we wszystkich kierunkach i obracać się wokół własnej osi. Obracające się maszty pozwalają operatorowi na pobieranie ładunków pod różnymi kątami. Dostępne są w wersjach trój- i czterokołowych.
• Wózki boczne czterokierunkowe: Podobne do wózków wielokierunkowych, ale zaprojektowane do poruszania się do przodu, do tyłu oraz na boki. W porównaniu do wielokierunkowego są prostsze w obsłudze, tańsze i mniej skomplikowane technicznie.
• Wózki boczne z kabiną stojącą: Operator stoi na platformie z tyłu maszyny, dzięki czemu może szybko przemieszczać się między różnymi stanowiskami pracy.
• Elektryczne wózki boczne: Zasilane bateriami, przeznaczone głównie do pracy wewnątrz budynków. Charakteryzują się cichą pracą i brakiem emisji spalin. Są najbardziej zaawansowanymi spośród wszystkich wózków elektrycznych magazynowych.
• Wózki boczne spalinowe: Napędzane silnikami Diesla lub LPG, przeznaczone do pracy na zewnątrz, gdzie wymagana jest większa moc i odporność na trudne warunki atmosferyczne. Często wykorzystywane na placach budowy.

Obsługa i wymagania formalne dla operatorów

Wózek boczny wymaga stosowania ścisłych zasad eksploatacji, które zapewniają bezpieczeństwo operatora, stabilność ładunku oraz długą żywotność urządzenia.

Codzienna eksploatacja i bezpieczeństwo

Podstawowym elementem prawidłowej obsługi jest codzienna kontrola techniczna wózka bocznego. Przed rozpoczęciem pracy operator powinien sprawdzić stan wideł, masztu, układów hydraulicznego i napędowego oraz elementów elektronicznych. Kontrola obejmuje także stan opon, poziom naładowania akumulatora, działanie systemów bezpieczeństwa, pasów oraz hamulców.

Kolejnym istotnym aspektem jest przestrzeganie zasad podnoszenia i transportu ładunków. Wózek jezdniowy boczny powinien być wykorzystywany zgodnie z maksymalnym udźwigiem podanym przez producenta, a ładunki muszą być stabilnie umieszczone na widłach i prawidłowo wyważone. W trakcie transportu palet w wąskich korytarzach operator korzysta z masztu bocznego i precyzyjnej hydrauliki, aby utrzymać towar w stabilnej pozycji i uniknąć kolizji z regałami lub innymi elementami infrastruktury.

Konserwacja i serwisowanie wózka bocznego stanowią kolejny filar prawidłowej eksploatacji. Regularne przeglądy okresowe obejmują smarowanie elementów mechanicznych oraz kontrolę stanu hydrauliki, układu napędowego i systemów elektronicznych. W wózkach bocznych elektrycznych istotna jest również dbałość o akumulatory: ich ładowanie zgodnie z zaleceniami producenta oraz kontrola poziomu elektrolitu (w przypadku ogniw tradycyjnych), a także monitorowanie temperatury i stanu kabli.

W codziennej eksploatacji wózek boczny magazynowy powinien być obsługiwany przez operatorów przeszkolonych w zakresie manewrowania w wąskich korytarzach, podnoszenia ładunków i reagowania w sytuacjach awaryjnych.

Sterowanie wózkiem bocznym

Obsługa wózka widłowego bocznego jest dość prosta, a użytkownik dysponuje specjalnym panelem sterowania. Jednak kabina operatora znajduje się bokiem do przewożonego towaru, co wymaga przyzwyczajenia. Operator musi również pamiętać o tym, że skręt kierownicą w prawo warunkuje przeniesienie produktów w lewo i odwrotnie. Z tego powodu podczas pierwszego kontaktu z takimi urządzeniami należy bardzo się pilnować.

Wiele spośród nowoczesnych modeli wózków widłowych bocznych wyposażono w technologię umożliwiającą im poruszanie się we wszystkich 4 kierunkach, przy wykorzystaniu jedynie mechanizmu zmiany położenia kół, co znacząco podnosi ich wielofunkcyjność i uniwersalność.

Wymogi formalne dotyczące pracy na wózkach widłowych bocznych

Aby legalnie obsługiwać wózek widłowy boczny w Polsce, operator musi posiadać odpowiednie uprawnienia wydane przez Urząd Dozoru Technicznego (UDT). Do pracy z wózkiem widłowym bocznym wysokiego składowania potrzebna jest co najmniej kategoria II WJO (lub IWJO), która uprawnia do obsługi wózków jezdniowych o dowolnym napędzie (bez ograniczeń dotyczących maksymalnego udźwigu czy wysokości podnoszenia), z wyłączeniem jedynie wózków specjalizowanych (jakimi są np. ładowarki teleskopowe).

Szkolenie obejmuje zarówno część teoretyczną (budowa wózka, zasady bezpieczeństwa, przepisy BHP), jak i praktyczną - naukę obsługi konkretnego typu wózka, w tym manewrowania w trudnych warunkach. Egzamin końcowy zdaje się przed komisją UDT, a uzyskane uprawnienia są ważne przez 5 lat. W przypadku, gdy pracownik nie posiada państwowych uprawnień UDT, ma obowiązek uzupełnić braki, ponieważ prowadzenie wózka bez aktualnych uprawnień podlega karze finansowej. W praktyce oznacza to, że szkolenie powinno obejmować właśnie modele z bocznym załadunkiem.

Wybór i koszty wózków widłowych bocznych

Wybór wózków widłowych bocznych powinien być poprzedzony gruntowną analizą potrzeb operacyjnych przedsiębiorstwa.

Czynniki wyboru

Przy wyborze odpowiedniego sprzętu warto zwrócić uwagę na takie czynniki jak:

• Nośność i wysokość podnoszenia: Należy sprawdzić nie tylko maksymalną wysokość unoszenia ładunków, ale także udźwig nominalny i diagram udźwigu, który wskaże możliwości urządzenia na różnych wysokościach.
• Promień skrętu: Ważny w kontekście dostępnej przestrzeni manewrowej w magazynie.
• Typ napędu: Wózki elektryczne są preferowane do pracy wewnątrz pomieszczeń ze względu na brak emisji spalin i cichą pracę.
• Wyposażenie dodatkowe: Opcje takie jak kamera na maszcie/widłach poprawiająca widoczność, zintegrowane systemy telematyczne czy szeroki wybór osłon górnych, które umożliwiają dostosowanie wózka do potrzeb aplikacji.

Koszty zakupu i wynajmu

Wózki widłowe boczne nie należą do najtańszych urządzeń. Ceny wózków wysokiego składowania mogą być nawet dwukrotnie wyższe niż ceny wózków czołowych, co wynika z ich lepszych osiągów i parametrów. Standardowo, cena wózka widłowego wysokiego składowania rozpoczyna się od około 140 000 - 150 000 zł wzwyż. Wszystko zależy od dodatkowego osprzętu, wyposażenia, marki, modelu oraz stanu (nowy/używany).

Wózek widłowy boczny, który będzie wykorzystywany w systemie jednozmianowym, zazwyczaj najbardziej opłaca się kupić. Z kolei maszyny eksploatowane intensywnie warto wynająć w opcji z full serwisem, gdzie w ramach stałej miesięcznej opłaty zapewniamy sobie prawo użytkowania maszyny, a dostawca gwarantuje jej pełną dostępność. Wynajem wózka widłowego bocznego jest świetnym wyborem także w sytuacji, gdy dopiero rozpoczyna się działalność gospodarczą i nie chce się od razu inwestować we własne sprzęty.

Producenci wózków bocznych

W branży jest wielu renomowanych producentów wózków widłowych. Lista poniżej skupia się na liderach na rynku, którzy oferują specjalistyczne wózki boczne:

• Baumann: Jeden z liderów rynku, specjalizuje się wyłącznie w bocznych wózkach widłowych (zarówno spalinowych, jak i elektrycznych).
• Combilift: Znany z innowacyjnych wózków wielokierunkowych i bocznych, idealnych do transportu ładunków dłużycowych w wąskich przestrzeniach.
• Hubtex: Niemiecki producent oferujący wysokiej jakości boczne i wielokierunkowe wózki, szczególnie dla przemysłu ciężkiego i materiałów specjalnych.
• Jumbo: Solidna marka w segmencie bocznych wózków widłowych, ceniona w branży meblarskiej i drzewnej.
• Fantuzzi: Producent znany głównie z ciężkiego sprzętu przeładunkowego, w tym bocznych wózków do zadań specjalnych.

Warto dodać, że także znani producenci wózków widłowych ogólnego przeznaczenia, tacy jak Jungheinrich, Still czy Toyota, posiadają w swojej ofercie modele z bocznym załadunkiem lub konstrukcje przystosowane do podobnych zastosowań, np. reach trucki z boczną obsługą ładunku. Choć nie są to typowe wózki boczne w klasycznym rozumieniu, dla wielu firm mogą być realną alternatywą, zwłaszcza jeśli flota sprzętu opiera się na tych markach.
