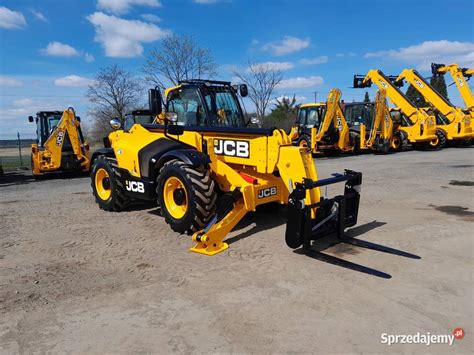

W ładowarkach teleskopowych, takich jak JCB 540-70, sprawność układu hamulcowego jest kluczowa dla bezpieczeństwa i efektywności pracy. Brak hamulców to poważny problem, który wymaga natychmiastowej diagnostyki i naprawy. Poniższy artykuł przedstawia najczęstsze przyczyny usterek oraz kroki diagnostyczne i naprawcze, bazując na doświadczeniach użytkowników.
Komponenty układu hamulcowego w maszynach JCB
Układ hamulcowy w maszynach budowlanych JCB składa się z wielu elementów, które muszą działać w synergii, aby zapewnić skuteczne hamowanie. W tej kategorii dostępne są produkty niezbędne w układzie hamulcowym, wymagane do zapewnienia bezpiecznej i efektywnej pracy maszyn budowlanych. Oferujemy między innymi:
- Korki: Gwarantują szczelność systemu hamulcowego i chronią przed zanieczyszczeniem płynu hamulcowego.
- Pompki hamulcowe: Kluczowe elementy w generowaniu odpowiedniego ciśnienia w układzie hamulcowym, zapewniające skuteczne hamowanie i zmniejszanie prędkości.
- Zbiorniki płynu hamulcowego: Istotne dla utrzymania odpowiedniego poziomu płynu, co jest kluczowe dla sprawności całego systemu.
- Hamulce do maszyn budowlanych JCB: Zaprojektowane z myślą o wytrzymywaniu ekstremalnych obciążeń, są niezbędne do skutecznego hamowania, a także dla trwałości układu.
- Serwa hamulca nożnego: Wspomagają siłę hamowania, ułatwiając obsługę.
- Linki hamulca ręcznego: Odpowiadają za działanie hamulca postojowego.
Wszystkie te komponenty są zaprojektowane tak, aby wytrzymać ekstremalne obciążenia, co jest niezbędne dla skuteczności i trwałości układu hamulcowego.
Lokalizacja hamulców i elementów układu w JCB 537-125 (i podobnych modelach)
W starszych modelach ładowarek teleskopowych JCB, takich jak 537-125 z 2000 roku, oraz w nowszych 540-70, lokalizacja hamulców może się różnić. Zazwyczaj hamulce znajdują się w:
- Przednim moście: W niektórych modelach hamulce są zlokalizowane w przednim moście, podobnie jak w koparko-ładowarkach.
- Tylnych zwolnicach (piastach): W wielu modelach hamulce są umieszczone w tylnych zwolnicach. Do piasty od wewnętrznej strony powinna iść metalowa rurka, co ułatwia ich identyfikację.
Układ hamulcowy w tych modelach posiada również system wspomagania, czyli tzw. serwo. Zbiorniczek na płyn hamulcowy jest zazwyczaj zlokalizowany w okolicy szyby. W przypadku braku płynu w zbiorniczku, należy sprawdzić, czy nie ma wycieków, a jeśli jest sucho, może to wskazywać na problem z pompką.
Odpowietrzniki hamulców
Odpowietrzniki są kluczowe podczas serwisu układu hamulcowego:
- Przednie hamulce: Odpowietrzniki znajdują się na moście, na skrajnych brzegach obudowy dyferencjału (zazwyczaj klucz 13).
- Tylne hamulce: Odpowietrzniki będą od wewnątrz na zwrotnicy (również klucz 13).
Diagnostyka problemu z hamulcami
Sprawdziliśmy jak działa serwo hamulcowe! #ABC_Motoryzacji
Jeśli w ładowarce teleskopowej hamulec staje się słaby, a następnie całkowicie zanika, przy jednoczesnym braku widocznych wycieków i suchym zbiorniczku płynu hamulcowego, należy przeprowadzić systematyczną diagnostykę:
1. Sprawdzenie serwa hamulca
W pierwszej kolejności warto sprawdzić, czy w zbiorniku serwa nie ma płynu. Jeśli płyn jest obecny, może to świadczyć o problemach z pompką, która nadaje się na "szmelc". Odpowietrznik na pompce serwa znajduje się pod ramieniem, z lewej strony (metalowa puszka).
2. Odpowietrzanie układu hamulcowego
Przed rozbieraniem mostu, należy spróbować odpowietrzyć układ. Do tego celu należy użyć oleju hydraulicznego HP 15, a nie płynu hamulcowego. Kolejność odpowietrzania jest następująca:
- Najpierw odpowietrznik na pompce serwa (pod ramieniem, z lewej strony, metalowa puszka).
- Następnie przedni most.
- Na koniec: najpierw tylna lewa zwolnica, a potem tylna prawa.
3. Sprawdzenie poziomu oleju w moście i zwolnicach
Jeśli odpowietrzanie nie przyniesie rezultatu, należy sprawdzić poziom oleju w przednim moście oraz w zwolnicach. Jeśli olej będzie się przelewał z któregoś z tych elementów, oznacza to, że uszczelnienia tłoków są do wymiany.
4. Demontaż mostu i dostęp do tarcz/cylindrów
W przypadku konieczności wymiany tarcz lub cylinderków w moście, często konieczne jest jego demontowanie. Zlokalizowanie tych elementów może być trudne, ponieważ instrukcje serwisowe nie zawsze precyzyjnie wskazują ich położenie. W niektórych przypadkach tarcze i cylinderki mogą znajdować się bezpośrednio w moście, a w innych w piastach (zwolnicach).
Inne problemy związane z hydrauliką: Czujnik przeciążeniowy
Niezwiązany bezpośrednio z hamulcami, ale często spotykany problem w ładowarkach teleskopowych to nieprawidłowe działanie teleskopu, gdy łyżka nie jest podniesiona do samej góry, a przy wysuwie z niewielkim obciążeniem teleskop staje. To zazwyczaj wina czujnika przeciążeniowego. Próby "obejścia" czujnika przez łączenie kabli mogą być ryzykowne dla elektroniki maszyny i nie są zalecane bez odpowiedniej wiedzy.
