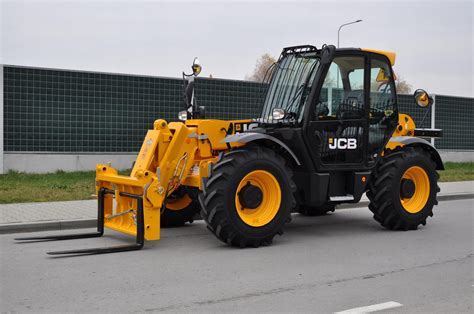

Ładowarki teleskopowe, takie jak JCB 531-70, są wszechstronnymi maszynami wykorzystywanymi w budownictwie i rolnictwie. Ich popularność wynika z uniwersalności oraz zdolności do wykonywania wielu zadań, od podnoszenia i przenoszenia ładunków po usadawianie ich na zadanej wysokości. Model JCB 531-70 charakteryzuje się udźwigiem pomostowym blisko 7000 kg, a jego wysięgnik wysuwa się dwustopniowo, osiągając maksymalny zasięg w pionie siedmiu metrów i zasięg do trzech metrów przed maszyną. Aby zapewnić zwrotność, dostępne są trzy oddzielne ustawienia kierowania: dwa (przednie) koła, przegubowe (styl) i tryb "kraba". Maszyna ta jest często opisywana jako model podstawowy, pozbawiony wielu skomputeryzowanych funkcji.
Niestety, jak każde złożone urządzenie, ładowarki teleskopowe mogą napotykać na różnorodne problemy techniczne. Niniejszy artykuł przedstawia szczegółową analizę typowych usterek oraz procedur diagnostycznych związanych z brakiem wysuwu teleskopu oraz innymi powiązanymi problemami hydraulicznymi i elektrycznymi w modelu JCB 531-70.
Podstawowa Diagnostyka Problemów z Wysuwem Wysięgnika
W przypadku problemów z wysuwem wysięgnika lub działaniem innych funkcji, kluczowe jest przeprowadzenie serii podstawowych kontroli. Często zdarza się, że nagle przestaje działać wysuw teleskopu oraz nie jest podawany olej na wyjście pomocnicze (np. na krokodyl).
- Sprawdzenie przełącznika blokady joysticka: Pierwszą rzeczą do weryfikacji jest, czy przełącznik blokady przycisków na joysticku (dżoju) jest w właściwej pozycji.
- Zasilanie elektrozaworów: Należy sprawdzić, czy prąd dochodzi do elektrozaworów.
- Zanieczyszczone sitka: Jeśli powyższe punkty są w porządku, możliwe, że zanieczyściły się sitka w obudowach elektrozaworów, choć mało prawdopodobne, aby wszystkie sitka zanieczyściły się jednocześnie, powodując nagłą awarię wielu funkcji.
- Typ joysticka: Ważne jest, czy sterowanie odbywa się za pomocą joysticka z kolorowymi guzikami czy potencjometrów (przesuwek).
- Testowanie innych funkcji: Warto sprawdzić, czy inne funkcje maszyny działają podczas próby użycia wysuwu wysięgnika. W przypadku, gdy na joysticku działają kierunki jazdy, a inne funkcje (jak wysuw teleskopu i AUX) nagle przestają, problem może być bardziej złożony.

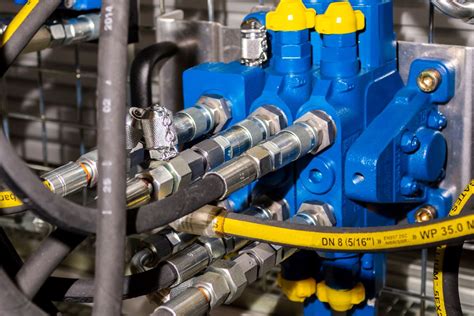

- Prąd do cewek i suwaków: Należy sprawdzić, czy prąd dochodzi do cewek na rozdzielaczu i czy same cewki działają (np. poprzez podanie prądu "na krótko"). Mimo że teleskop i AUX mają osobne sterowanie, awaria dwóch różnych sekcji jednocześnie jest nietypowa. Konieczne jest również sprawdzenie, czy prąd dochodzi do suwaków w joysticku. W przypadku wykrycia, że na suwakach joysticka jest prąd (np. 2,5 V, który rośnie i maleje podczas przesuwania), a cewki na krótko działają, problem może tkwić w samym joysticku lub jego komponentach. Serwis stwierdził, że w jednym z przypadków spalony był rezystor znajdujący się pod joystickiem.
Szczegółowe Problemy z Ładowarką JCB 531-70 AGRI PLUS (2010)
Błędy Magistrali CAN i Sterowania Ramieniem
Użytkownicy JCB 531-70 AGRI PLUS z 2010 roku często zgłaszają problemy takie jak błąd CAN L071 oraz brak sterowania ramieniem, mimo że silnik pracuje prawidłowo. Diagnostyka obejmuje:
- Weryfikacja obwodu magistrali CAN: Należy sprawdzić duże złącze przed kabiną, obecność terminacji linii oraz brak zwarć. Obecność "ganiających ramek" na oscyloskopie może sugerować, że komunikacja CAN jest aktywna, ale zakłócona lub nieprawidłowa.
- Rola joysticka: Zauważono, że po wypięciu joysticka błąd L071 pojawia się natychmiast, natomiast gdy jest wpięty, występuje po pewnym czasie. Sugeruje to potencjalny związek między joystickiem a błędem, a jedną z hipotez jest konieczność podmiany joysticka. Problemem może być zalany joystick, który nie nadaje się do rozbiórki.
- Złącze kabiny (8004): W jednym z przypadków winowajcą okazało się połączenie kabiny z resztą maszyny (złącze 8004). Po jego wymianie na złącze typu Harting, z zachowaniem numeracji przewodów, ramię zaczęło działać, choć pojawił się nowy błąd L021. Zidentyfikowano również wyciek oleju z uszkodzonego przewodu.
- Interpretacja błędu L021 i system SRS: Błędy L021 mogą wskazywać na zwarcie w obwodzie przełączników lub wymagać kalibracji wskaźnika przeciążenia. Mimo że ładowarka nie posiada systemu poziomowania osi ani systemu SRS (systemu podłączającego siłownik podnoszenia ramienia do akumulatora hydraulicznego), informacja o błędzie SRS może pojawić się, sugerując pomylenie kabli lub usterkę z nim związaną. Jedyny przełącznik z opisem TILT LOCK, służący do blokowania pochylania sań, działał prawidłowo.
- Anomalie zasilania: Obserwowano ciągłe zasilanie przełączników, joysticka i innych elementów podłączonych do pinu 27 sterownika hydrauliki (przewód 440). Na tym samym pinie znajduje się również zasilanie systemu LMI (Load Moment Indicator). Warto sprawdzić zasilanie na 11 pinie wtyki J1 sterownika hydrauliki po wyłączeniu stacyjki, aby określić, kiedy powinno pojawić się zasilanie na przełącznikach i czujnikach.
- Uszkodzony sterownik hydrauliki: Podejrzenie padło na sterownik hydrauliki. Okazało się, że uszkodzony jest układ BTS5215L, odpowiadający za zasilanie czujników. Zwarcie na wyjściu tego układu (wtyka J1, pin 27) było przyczyną problemów. Po podstawieniu innego, sprawnego układu z tego samego sterownika, błąd L021 zniknął, potwierdzając diagnozę.
Problemy z Joystickiem i Układem Hydraulicznym
W innych przypadkach, użytkownicy zgłaszali, że joystick przestawał reagować po przejechaniu kilku metrów, aż w końcu hydraulika całkowicie przestawała działać. W takich sytuacjach:
- Znaleziono spalony bezpiecznik zasilania ECU hydrauliki.
- Wykryto zwarcie w wiązce elektrycznej z przodu, przy filtrze hydraulicznym.
- Cewki na krótko działały, a na suwakach joysticka był prąd (2,5V, rosnący i malejący przy przesuwaniu). Serwis zdiagnozował spalony rezystor pod joystickiem jako przyczynę.
Kontrolki Przeciążenia
Dodatkową anomalią jest ciągłe świecenie wszystkich kontrolek wskaźnika przeciążenia na prawym słupku, nawet po wyłączeniu zapłonu. Sugeruje to problem z zasilaniem lub sterowaniem tymi wskaźnikami. Kontrolki gasną dopiero po wyjęciu bezpiecznika sterownika hydrauliki, co potwierdza powiązanie ze zwarciem na pinie 27 w wtyczce J1, opisanym wcześniej.
Problemy z Dmuchawą w Kabinie
W ładowarkach JCB 531-70 z 2010 roku mogą występować problemy z dmuchawą w kabinie. Typowym objawem jest brak działania na pierwszym i drugim biegu, podczas gdy trzeci bieg działa prawidłowo. Dmuchawa najprawdopodobniej znajduje się za filtrem zewnętrznym kabinowym. Możliwymi przyczynami są uszkodzony rezystor dmuchawy lub upalona kostka. Ostatecznie, problemem często okazuje się uszkodzony bezpiecznik termiczny, który znajduje się w obudowie wentylatora.
