Sprzęgła w Traktorkach-Kosiarkach Briggs & Stratton: Rodzaje, Problemy i Rozwiązania

Sprzęgło w traktorku-kosiarce jest kluczowym mechanizmem odpowiedzialnym za przeniesienie napędu z silnika na układ jezdny lub kosisko. Jego prawidłowe działanie gwarantuje komfortową i efektywną pracę maszyny. W przypadku problemów, użytkownicy często zgłaszają trudności z załączaniem kosiska, zmianą biegów czy prawidłowym działaniem napędu jazdy. Wiele maszyn, takich jak traktorki-kosiarki McCulloch z silnikiem Briggsa czy Alpina (będąca kopią Stigi), polega na sprawnym działaniu sprzęgła.

Rodzaje sprzęgieł stosowanych w traktorkach-kosiarkach

W traktorkach-kosiarkach spotyka się kilka typów sprzęgieł, z których każde działa na nieco innej zasadzie:

• Sprzęgło mechaniczne (manualne)

  Sprzęgło mechaniczne, zwane również manualnym, jest stosowane w modelach traktorków ogrodowych, gdzie załączanie kosiska odbywało się przy pomocy linki i ręcznej dźwigni. Ten typ sprzęgła przenosi napęd ciernie, często bez okładzin, działając na zasadzie docisku stalowych elementów. Sprzęgło mechaniczne jest zazwyczaj sprzedawane w całości, co utrudnia zakup pojedynczych części, np. samej zużytej tarczy. W jego konstrukcji, załączenie napędu noży polega na dociśnięciu talerza za pomocą trzech kulek ułożonych w stożkowych rowkach. Po puszczeniu sprzęgło ma hamować noże.



• Sprzęgło elektromagnetyczne

  Sprzęgło elektromagnetyczne jest stosowane w traktorkach od dawna, bardzo często jest zestawiane z napędami hydrostatycznymi oraz w przypadku, gdy uruchamianie kosiska odbywa się elektrycznie poprzez przycisk. Takie sprzęgło przenosi napęd dzięki oddziaływaniu pola magnetycznego, powodującego zaciśnięcie tarczy ciernej lub stężenie proszku bądź pasty ferromagnetycznej, znajdujących się pomiędzy elementami napędzającymi i napędzanymi. Podobnie jak mechaniczne, sprzęgło elektromagnetyczne nie jest zazwyczaj sprzedawane na części, co utrudnia jego regenerację.

  Niektóre traktorki, jak John Deere STX-38, mogą być pozbawione kosiwa i sprzęgła elektromagnetycznego, co wymaga jego naprawy lub montażu dla prawidłowego uruchomienia kosiarki.



• Sprzęgło odśrodkowe

  Sprzęgło odśrodkowe działa na zasadzie, że napęd odbywa się za pomocą sprzęgła odśrodkowego na głównym wałku. Gdy tylko doda się gazu, zaczyna się kręcić mniejsze koło pasowe i za pomocą paska napędza drugie, większe koło pasowe na tylnym moście. To większe koło jest na wstępie około 2 do 2,5 razy większe. Ten typ sprzęgła jest znany z prostoty i trwałości, czego przykładem jest kosiarka na bazie Terra-Vari, która działa bezawaryjnie od 30 lat.

Typowe problemy i objawy awarii sprzęgła

Problemy ze sprzęgłem mogą objawiać się na wiele sposobów, wpływając na komfort i bezpieczeństwo pracy traktorka-kosiarki:

• Trudności z załączaniem lub rozłączaniem kosiska: Częstym problemem jest sytuacja, gdy "po ukoszeniu 2-3 koszy, gdy silnik ze sprzęgłem są gorące, nie można załączyć kosiska". Podobne trudności mogą wystąpić, gdy silnik traktorka Mr. Gardener "musi chwilę popracować, tak około minuty, żeby dało się włączyć kosisko. Jeśli włączę kosisko wcześniej, to traktorek gaśnie". W innym przypadku, przy uruchamianiu kosiska dźwignią, "zaczyna delikatnie piszczeć sygnał awarii". Problem może również polegać na tym, że "po włączeniu napędu noży najpierw jest O.K., potem rozłączam napęd, a noże kręcą się dalej, natomiast silnik zaczyna pracować falowo, nierównomiernie", co wskazuje na to, że sprzęgło nie do końca rozłącza napęd noży.
• Problemy z napędem jazdy i zmianą biegów: Użytkownicy zgłaszają, że traktorek McCulloch M95-66X "nie jedzie na 1 oraz wstecznym biegu - po puszczeniu sprzęgła maszyna stoi w miejscu". Innym objawem mogą być "biegi ciężko wchodzące", szczególnie po długim postoju maszyny, jak w kosiarce Craftsman LT1000, która stała 8 lat. W przypadku problemów z napędem, "koła się nie kręcą, kosiarka nie jedzie, a wydobywa się dźwięk coś w stylu gwizdu", co często wymaga "pomocy", aby ruszyć dalej. Czasem "traktorek próbuje ruszyć i po kilku centymetrach dusi silnik aż do zgaśnięcia" po wrzuceniu wstecznego biegu. Problem może również objawiać się tym, że kosiarka "jeździ do przodu bez regulacji, bez biegów".
• Hałasy i wibracje: "Gdy puszcza sprzęgło, odpala się wtedy wentylator na skrzyni i szumi niemiłosiernie. Im więcej gazu, tym większy szum". Inne problemy mogą objawiać się "telepaniem traktorem i gaśnięciem silnika" przy załączaniu kosiska na elektromagnes, co może wskazywać na uszkodzone łożysko lub problem w skrzyni.
• Zużycie i uszkodzenia: Zużycie sprzęgła jest powszechne; zdarza się, że nowe sprzęgło "padło po 1 roku". W przypadku problemów po wymianie pasków napędowego i kosiska, jak w McCulloch M200-107tc, może pojawić się "problem" z funkcjonowaniem kosiska.

Diagnostyka i skuteczne rozwiązania

Precyzyjna diagnostyka jest kluczowa dla skutecznej naprawy problemów ze sprzęgłem. Oto najczęściej spotykane rozwiązania:

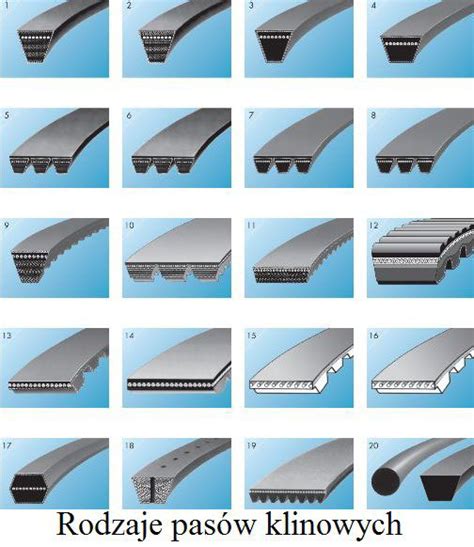

• Kontrola stanu paska napędowego: "Pasek napędu jazdy jest popękany" lub źle dobrany (np. "pasek 13 x 2720 mm" zamiast 12,7 x 2720 mm) może mieć negatywny wpływ na "łożyska, rolki, sprzęgło i cały osprzęt kosiska". Właściwy pasek, np. 4L96, 4L960 lub 4L980, jest często kluczem do rozwiązania problemów z napędem. Traktorek Mtd SL-S 1201 miał problemy ze zmianą biegów po wymianie paska środkowego, co sugeruje jego kluczową rolę w przeniesieniu napędu.
• Sprawdzenie i regulacja luzu sprzęgła: Upewnienie się, że sprzęgło "posiada właściwy luz", jest podstawą. Należy sprawdzić, czy "przy obracaniu ręką sprzęgło jest wciśnięte". Czasami problemem jest "odwrotnie założony napinacz", którego prawidłowe ustawienie sprawia, że "skrzynia staje po wciśnięciu pedału sprzęgła tak jak powinno". Ważne jest, aby "kolo pasowe przekładni się zatrzymywało" po wciśnięciu sprzęgła.
• Diagnostyka układu elektrycznego (dla sprzęgieł elektromagnetycznych): "Płytka zabezpieczeń w Stigach jest zwykle czuła na napięcie w instalacji elektrycznej". Słabszy akumulator może sprawić, że "przekaźniki przestają być załączane (gaszenie, rozrusznik, sprzęgło koszenia)". Należy "sprawdzić napięcie zasilania na płytce podczas kręcenia rozrusznikiem". W przypadku, gdy traktorek "nie odpala z kluczyka", problemem może być "kabel zasilający stycznik wychodzący z włącznika sprzęgła elektromagnetycznego napędu noży", który po przeczyszczeniu często przywraca prawidłowe działanie.
• Regeneracja sprzęgła: W obliczu braku dostępności części do sprzęgieł (mechanicznych i elektromagnetycznych), niektórzy użytkownicy decydują się na regenerację. Przykładem jest przetoczenie "okładzin z tarczy sprzęgłowej od URSUSA C-385" i umieszczenie ich luzem, co pozwoliło na bezproblemowe koszenie przez cały sezon. Koszt takiej operacji to około 35 zł za tarczę plus usługa tokarza.
• Czujniki bezpieczeństwa: Wiele traktorków wyposażonych jest w systemy bezpieczeństwa, gdzie "cienki przewód z cewki, służący do wyłączania, przechodzi przez cały układ bezpieczeństwa". Są to "przełączniki pod siedzeniem, sprzęgła, położenia kosiska". Czujniki "przy hamulcu sprzęgle" lub "czujnik siadania" są integralnymi częściami tych systemów. Należy sprawdzić czujnik "do którego dochodzą dwa kable czarny i czerwony", połączony ze sprężyną w obrębie dźwigni hamulca/sprzęgła.
• Inne aspekty mechaniczne: Należy zwrócić uwagę na stan wentylatora na skrzyni, łożysk, a także prawidłowe połączenie cięgieł i mechanizmów sterujących wariatorem, które wpływają na zmianę biegów i prędkość jazdy. W traktorku Murray, gdzie jest tylko jeden pedał (sprzęgło i hamulec w jednym), ważne jest zlokalizowanie elementu hamującego.

Aspekty techniczne i dostępność części zamiennych

Znalezienie odpowiednich części zamiennych, zwłaszcza do sprzęgieł, bywa wyzwaniem. Oryginalne paski napędowe mogą być drogie (np. 120-180 zł za oryginał do paska napędu jazdy 135062020/1), dlatego wielu użytkowników szuka zamienników, choć "im nie ufam" ze względu na jakość. Istnieje wiele specyfikacji pasków, takich jak 4L96, 4L960, 4L980 czy do kosiska 12,7 x 2720 mm.

Sprzęgło jako całość często nie jest sprzedawane w częściach, co skłania do kreatywnych rozwiązań, jak stosowanie mocniejszych sprzęgieł, np. z Żuka, w samodzielnych konstrukcjach. Warto również rozważyć możliwość budowy sprzęgła dwustopniowego, podobnego do tego w URSUSIE C-360.

W przypadku traktorków takich marek jak Husqvarna LTH130, LTH145, YTH150, Etesia Bahia, Simplicity, Cub Cadet, Gutbrod, MTD, Alpina BT84, Castel Garden czy AL-KO, często dostępne są konkretne zamienniki, ale zawsze należy weryfikować kompatybilność, na przykład po numerze części lub dokładnych wymiarach, jak średnica zewnętrzna koła napędowego noży (170mm).
