Wprowadzenie do Kompaktowych Bron Talerzowych BEDNAR
Kompaktowe brony talerzowe są kluczowymi maszynami zarówno w systemach uprawy konwencjonalnej, jak i minimalnej. Firma BEDNAR specjalizuje się w produkcji kompaktowych bron talerzowych od momentu swojego powstania, stosując zaawansowane rozwiązania konstrukcyjne i techniczne, aby zwiększyć wydajność, niezawodność i komfort operatora. Oferta BEDNAR obejmuje maszyny o szerokości roboczej od 1,75 do 18,4 metra, podzielone na dwie główne kategorie konstrukcyjne: uniwersalne brony talerzowe SWIFTERDISC oraz brony talerzowe ATLAS o dużej średnicy dysków, przeznaczone do ciężkich warunków pracy. Szeroka oferta pozwala wybrać idealne rozwiązanie dla różnych warunków glebowych i procesów technologicznych.
Brona talerzowa służy do uprawy gleby, a jej użycie bezpośrednio po zbiorach ma kluczowe znaczenie dla ograniczenia utraty wilgoci z gleby, szybkiego wzrostu chwastów oraz zmniejszenia występowania chorób i szkodników. W połączeniu z siewnikiem BEDNAR ALFA DRILL, kompaktowe brony talerzowe są skutecznym narzędziem do szybkiego i ekonomicznego zakładania upraw okrywowych w jednym przejeździe.
Seria SWIFTERDISC: Uniwersalność i Wydajność
Gama produktów SWIFTERDISC obejmuje bardzo wszechstronne kompaktowe brony talerzowe, które nadają się zarówno do wysokiej jakości i szybkiej uprawy ścierniska, jak i do przygotowania gleby pod siew. Brony talerzowe SWIFTERDISC należą do najlepiej sprzedających się maszyn BEDNAR, stanowiąc sprawdzone i wysokiej jakości rozwiązanie z portfolio produktów.
SWIFTERDISC XN: Detale Konstrukcyjne i Przykłady Zastosowania
Brony SWIFTERDISC XN, takie jak model XN 4000, to zawieszane brony talerzowe, które zapewniają szybką i jakościową uprawę ścierniska na głębokości do 12 cm, co pozwala pociąć resztki pożniwne oraz pobudzić wzrost chwastów. Sprytna konstrukcja ramy umożliwia pracę przy prędkości 15 km/h. W przeciwieństwie do konkurencyjnych maszyn, brona ta posiada dwa talerze robocze na jednym ramieniu, co nie wymaga tak dużej siły uciągu i zapewnia doskonałą przepustowość maszyny.
W praktyce, podczas drugiej uprawy ścierniska po pszenicy, operator i agronom Pan Švajka, opisał pracę broną SWIFTERDISC XN: "Pierwsza uprawa ścierniska została przeprowadzona na głębokość 5 cm, przy prędkości 12 km/h. Uprawiłem obszar około 40 ha o szerokości maszyny 4 m, zużycie paliwa jakie otrzymałem to 6,5 litra na hektar. Podczas drugiej uprawy, ustawiłem głębokość pracy na 10 cm, prędkość pracy to było 13 km/h, a traktor zużył 8,5 litra paliwa na hektar."
Inny przykład zastosowania to test kultywatora talerzowego po zbiorach maku, w ramach przygotowań do rzepaku. SwifterDisc był jedyną maszyną, która była w stanie wyciąć oba rzędy dysków w twardej warstwie i uprawić obszar zgodnie z oczekiwaniami, nawet w trudnych warunkach glebowych.
Model SWIFTERDISC XN 3000 to dwubelkowe, zawieszane na tylnym TUZ-ie ciągnika narzędzie, skompletowane (w nowszej wersji) z 24 talerzy i podparte tylnym wałem. Talerze mogą występować w dwóch wersjach: jako elementy karbowane lub drobno ząbkowane i naostrzone (tarcze A). Obydwa rodzaje elementów roboczych mają identyczne rozmiary, czyli 520 mm średnicy oraz 5 mm grubości. Tarcze A są szczególnie agresywne, nadają się do cięcia dużej ilości resztek pożniwnych przy wysokich prędkościach roboczych.
Talerze są montowane na dwóch belkach, po dwa na jednej grządzieli, po jej obu stronach, w systemie nazwanym przez producenta Twin Disc. Łożyska kulkowe ze stykiem skośnym są szczelnie wypełnione smarem stałym i zabezpieczone przed kurzem i wilgocią. Śruby mocujące talerze są przykręcane od zewnętrznej lub wewnętrznej strony tarcz, w zależności od ich położenia, co zapewnia, że łby śrub nie są narażone na nadmierne ścieranie przy zalecanej głębokości roboczej 10 cm.
Wyjątkowo, w środkowej części każdej poprzecznej roboczej belki ramy brony talerzowej, znajdują się obejmy z zamontowanymi nie jedną, a dwiema grządzielami, z czego na jednej przyspawane są dwie piasty, druga grządziel zaś ma jedną piastę z talerzem uprawowym. Takie rozwiązanie ma na celu równomierne podrywanie i mieszanie gleby elementami osadzonymi na obu belkach, niwelując niekorzystne naprężenia ram oraz zapobiegając "myszkowaniu" agregatu. Ponadto, nieparzyste rozłożenie elementów roboczych w tej części ramy zapewnia równomierne mieszanie gleby, eliminując efekt tzw. pustych przestrzeni. System Twin Disc pozwala na dużą przepustowość agregatu, dzięki czemu Swifterdisc może pracować na polach z dużą ilością resztek pożniwnych, na ścierniskach lub po poplonach. Obejmy mocujące zestawy talerzy do ramy brony są przykręcane poprzez silentbloki, czyli gumowe wałki amortyzujące wstrząsy i uderzenia, które mogą również wspomagać zagłębianie się talerzy poprzez wywoływanie wielokierunkowych drgań.
Brona może być podłączona do tylnego TUZ-a, kat. II. Posiada trzy otwory do mocowania górnego łącznika, co pozwala na pracę w trybie siłowym lub pozycyjnym podnośnika. Owalny otwór do cięgna górnego umożliwia swobodną pracę agregatu i ruchy podłużne, minimalizując wpływ nierówności pola na głębokość roboczą. Podwójne otwory w dolnej części układu zawieszania brony pozwalają dostosować punkt zawieszania narzędzia do wysokości ciągników.
SWIFTERDISC XE_PROFI: Duża Szerokość Robocza i Zaawansowana Technologia
SWIFTERDISC XE_PROFI to profesjonalna, szeroka brona talerzowa, która zapewnia maksymalną dzienną wydajność dzięki kompaktowej ramie i łatwemu, intuicyjnemu sterowaniu. Modele o szerokości roboczej 10,4 i 12,4 metra, zaprojektowane do prędkości roboczej do 18 km/h, pozwalają na osiągnięcie wysokiego tempa pracy, generując oszczędności i wysokie dzienne wydajności. Już od 2008 roku brony talerzowe o dużej szerokości roboczej korzystają z oryginalnej koncepcji składania maszyny, tzw. koncepcji „E”, gdzie maszyna ma dwie boczne ramy składane do przodu na dyszel.
Dla uprawy ścierniska SWIFTERDISC XE_PROFI może być wyposażony w karbowane lub agresywne tarcze o średnicy 520 × 5/560 × 5 mm, zapewniające doskonałe cięcie, mieszanie z glebą i mieszanie resztek pożniwnych. Optymalna średnica w połączeniu z dużą prędkością roboczą gwarantują wysoką prędkość obwodową talerzy, co prowadzi do doskonałego efektu kruszenia i mieszania.
Maszyna jest w pełni kompatybilna z ISOBUS, co umożliwia sterowanie poprzez każdy monitor kompatybilny z tym systemem. Oprogramowanie BEDNAR EASY CONTROL zapewnia w pełni automatyczne składanie i rozkładanie maszyny za pomocą jednego przycisku, a wszystkie parametry pracy ustawia się, wpisując wartości na terminalu. Jest to najprostszy system obsługi na rynku, umożliwiający nastawianie głębokości roboczej z kabiny ciągnika.
Modele SWIFTERDISC XE_PROFI mają sekcje talerzowe ułożone w kształcie litery „X” (system X-PRECISE). Ta innowacyjna konstrukcja techniczna eliminuje znoszenie maszyny na boki, dzięki czemu brona talerzowa precyzyjnie śledzi ślady ciągnika. Utrzymanie ustawionej głębokości roboczej dla równomiernej obróbki profilu glebowego jest podstawą dobrej uprawy gleby. Brony SWIFTERDISC XE_PROFI zapewniają taki sam nacisk na talerze na całej szerokości maszyny, dzięki osi przesuniętej do przodu i koncepcji dwóch składanych ram bocznych. Konstrukcja maszyny zmniejsza liczbę cylindrów hydraulicznych, w których mógłby zostać utracony nacisk na ramy boczne.
Nawet przy szerokości roboczej do 12,4 metra, brona SWIFTERDISC XE_PROFI jest bardzo kompaktowa w transporcie, nie przekraczając szerokości 3 metrów i wysokości niewiele poniżej 4 metrów. Maszyny te eliminują ryzyko zapychania się podczas uprawy ścierniska lub wyrzucania większych ilości resztek pożniwnych, oferując największą w swojej kategorii odległość między przednim i tylnym rzędem sekcji talerzowej (100 cm), a odległość talerzy do tylnej osi wału wynosi do 120 cm.
Brona talerzowa SWIFTERDISC XE_PROFI podczas produkcji może być wyposażona w jednostkę wysiewającą BEDNAR ALFA DRILL do wysiewu poplonów i roślin drobnonasiennych podczas uprawy ścierniska w jednym przejeździe, co przekłada się na znaczną oszczędność czasu i paliwa oraz zmniejszoną liczbę przejazdów i zagęszczenie gruntu. Maszyna jest bardzo zwrotna na uwrociach, zawracając na tylnych wałach i przednich obrotowych kołach podporowych, a podnoszona jest tylko sekcja talerzy, bez konieczności podnoszenia całej ramy. Brona jest podłączona do wyjścia hydraulicznego LOAD-SENSING ciągnika za pomocą tylko trzech węży, a regulowana pompa dostarcza tylko tyle oleju pod ciśnieniem, ile jest potrzebne do konkretnego zadania, co jest w pełni zautomatyzowane. Kultywatory SWIFTERDISC o dużej rozpiętości są przeznaczone do agregacji z najmocniejszymi ciągnikami na rynku.
Prezentacja kompaktowej brony talerzowej Qualidisc (PL)

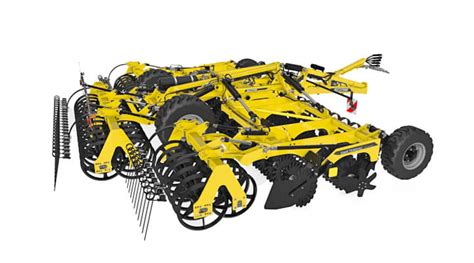

SWIFTERDISC XO F: Stabilność i Adaptacja do Warunków
SWIFTERDISC XO F zaliczany jest do grupy kompaktowych agregatów talerzowych. Cechą wyróżniającą ten model jest możliwość bardzo stabilnej pracy z prędkością roboczą do 15 km/h. Przemyślana pozycja osi transportowej pozwala na zachowanie stabilności podczas pracy, bez kołysania, nawet przy dużych prędkościach. Gwarantując wysoką wydajność, maszyny z grupy XO F zapewniają jednocześnie dobrą stabilność, dzięki odpowiedniemu rozłożeniu masy. Agregat oparty na wytrzymałej ramie może uprawiać glebę z szerokością roboczą od 4,0 do 7,5 m.
Przeprowadzenie sprawnej uprawy pożniwnej, jak i precyzyjnej uprawy przedsiewnej, jest możliwe z wykorzystaniem jednej z dwóch kombinacji sekcji uprawowej. W pierwszym przypadku mamy do czynienia z 2 rzędami ząbkowanych talerzy o wymiarach 520×5 mm. Jeszcze bardziej doskonałe możliwości podcinania gleby oraz jej intensywnego mieszania posiadają profilowane talerze A. Operacja jest zakończona przez rolkę tylną. Sprawną pracę agregatów Swifterdisc XO F, niezależnie od warunków glebowych, zapewnia system mocowania tarcz uprawowych. Talerze zamontowane są do ramy głównej parami z wykorzystaniem bezobsługowego systemu elastycznego zabezpieczenia gumowego oraz wyposażone są w podwójne dyski (para dysków na 1 talerzu), co zapewnia wysoką wydajność materiału. Dostosowanie agregatu do aktualnie panujących warunków glebowych jest bardzo łatwe i może być przeprowadzone z wykorzystaniem układu hydraulicznego ciągnika. O utrzymanie zadanej głębokości roboczej dbają przednie koła kopiujące oraz tylny wał doprawiający.
Seria ATLAS AE_L: Do Ciężkich Warunków i Dużych Ilości Resztek
Brona talerzowa ATLAS AE_L jest przeznaczona do obróbki gleby z dużą ilością resztek pożniwnych, zwłaszcza po zbiorze kukurydzy, słonecznika lub rzepaku ozimego. W ofercie ATLAS znajdują się brony talerzowe przeznaczone do przetwarzania dużych ilości resztek pożniwnych, takich jak rośliny okrywowe, obornik lub gnojowica. Brona ATLAS AE_L posiada talerze o średnicy 620 × 6 mm, które są montowane na słupicy parami (system TWIN-DISC). Bardzo solidna konstrukcja maszyny zapewnia niezawodne mieszanie i doskonałą jakość pracy nawet w bardzo suchej glebie. Talerze są zabezpieczone indywidualnymi poziomymi zabezpieczeniami sprężynowymi.
Sekcja talerzowa wyróżnia się układem w kształcie litery „X” (system X-PRECISE). To innowacyjne rozwiązanie techniczne eliminuje boczne przemieszczenie maszyny, tzw. znoszenie, zwłaszcza podczas pracy na zboczach, dzięki czemu brona talerzowa precyzyjnie podąża po śladach ciągnika. ATLAS AE_L stanowi wyjątkowe połączenie brony talerzowej o dużej średnicy talerzy 620 mm z zabezpieczeniem talerzy gumowymi segmentami. Dzięki takiemu rozwiązaniu odległość między poszczególnymi słupicami jest większa (50 cm), co oznacza więcej miejsca na przejście materiału. Środkowy talerz zapewnia wysoką jakość obróbki w środkowej części maszyny i zapobiega ryzyku powstawania bruzd.
W celu zapewnienia bezawaryjnej pracy i eliminacji ryzyka zapchania maszyny, nawet podczas pracy w mokrych warunkach, maszyny tej serii zapewniają wystarczającą odległość między poszczególnymi sekcjami roboczymi. Przedni i tylny rząd sekcji talerzowej są oddalone od siebie o 120 centymetrów. Głębokość roboczą brony talerzowej ATLAS AE_L ustawia się poprzez włożenie wymaganej liczby zintegrowanych klipsów hydraulicznych do siłowników hydraulicznych tylnych ugniataczy, osi transportowej i przednich kół podporowych.
Szeroka brona talerzowa do podorywki ATLAS AE_L ma oś transportową wysuniętą przed pierwszy rząd sekcji talerzowej. Rozwiązanie to przyczynia się do doskonałego rozłożenia ciężaru maszyny i pozwala na osiągnięcie wyższych prędkości roboczych. Konstrukcja maszyny charakteryzuje się mniejszą liczbą siłowników hydraulicznych, w których może dochodzić do spadku ciśnienia na ramach bocznych. Rozwiązanie to przyczynia się również do zmniejszenia liczby punktów smarowania, zmniejsza ogólne zużycie maszyny i upraszcza obsługę zarówno w terenie, jak i podczas transportu. ATLAS AE_L ma asymetryczny ugniatacz tylny, który eliminuje ryzyko powstawania bruzdy pośrodku i odpowiednio wyrównuje powierzchnię w środkowej części maszyny. Na zamówienie maszyna może zostać wyposażona w segmenty włóki równającej Crushbar w środkowej części maszyny.
Kluczowe Cechy Bron Talerzowych BEDNAR

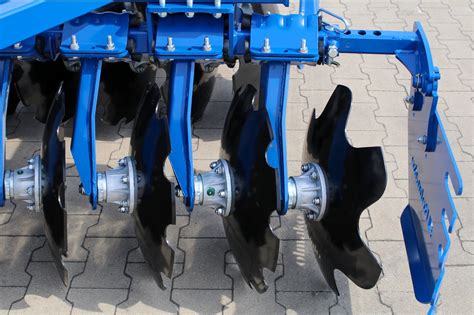

System TWIN-DISC
Jedna słupica na dwa talerze zapewnia dwukrotnie większą przestrzeń dla wysokiej przepustowości materiału. Resztki pożniwne mogą swobodnie przechodzić przez maszynę, zwłaszcza podczas pracy w mokrych warunkach lub w razie ich dużej ilości. Większość bron talerzowych ma tylko jedną słupicę na talerz. Zamontowanie dwóch talerzy na jednym ramieniu zębie zapewnia dwa razy więcej miejsca na ochronę poprzez gumowe segmenty.
Zabezpieczenie Talerzy Gumowymi Segmentami
Gumowe segmenty amortyzują wstrząsy powstające podczas uprawy gleby. Zapewniają ochronę i umożliwiają szybką, bezobsługową pracę kultywatora nawet w bardzo trudnych warunkach.
Układ Talerzy w Systemie X-PRECISE
Unikalne rozwiązanie techniczne układu sekcji talerzowych w kształcie litery „X” równoważy siły boczne, eliminuje znoszenie maszyny i zapewnia precyzyjne prowadzenie maszyny w śladach ciągnika, co jest kluczowe dla równomiernej obróbki gleby.
Rodzaje Talerzy
Sekcja talerzowa może być wyposażona w dyski o średnicy 520, 560 lub 620 mm. Do dyspozycji są standardowe wersje talerzy lub specjalnie ukształtowane talerze agresywne, które zapewniają lepszy efekt cięcia i mieszania. Talerze agresywne mają wiele krawędzi tnących na obwodzie, co ułatwia wymieszanie dużej ilości resztek pożniwnych i lepszą penetrację gleby w porze suchej. Wyprofilowany kształt pozwala na wydobycie większej ilości ziemi. Konstrukcja talerzy ENDURANCE jest bardzo odporna na ekstremalne uderzenia i odkształcenia dzięki wysokiej twardości w strefie roboczej.
Łożyskowanie
Wnętrze piasty talerzy brony stanowią dwa skośne łożyska kulkowe, szczelnie wypełnione smarem stałym i zabezpieczone przed kurzem i wilgocią. Łożyska kulkowe ze stykiem skośnym są zamknięte przez dwie statyczne i jedną dynamiczną uszczelkę kasetową z czterema żebrami uszczelniającymi i poruszają się w solidnym metalowym korpusie. Łożyska są przymocowane do tarczy sześcioma śrubami.
Dyszel Hydrauliczny
Dyszel o regulowanej wysokości jest wyposażony w cylinder hydrauliczny podpory dyszla, co ułatwia agregowanie maszyny.
Równoległobok Wałów Tylnych
W wybranych modelach SWIFTERDISC stosuje się sprawdzone rozwiązanie równoległoboku. Zapewnia on w przypadku podwójnych wałów (podwójny V-RING, podwójny U-RING), że oba wały zawsze równomiernie naciskają na glebę, zapewniając stały docisk na obu ramach sekcji talerzowej.
Wyposażenie Dodatkowe i Akcesoria
BEDNAR zdaje sobie sprawę, że każdy użytkownik ma inne oczekiwania co do wyposażenia maszyny i jej przewidywanego zastosowania, dlatego oferuje szeroką gamę akcesoriów.
Wyposażenie Przednie
- Włóka Crushbar: Sterowana hydraulicznie włóka nadaje się szczególnie do wstępnego wyrównywania powierzchni oraz do łamania nierównej bruzdy przed sekcją talerzową. Poszczególne listwy poziomujące są wzmocnione.
- Przedni wałek tnący Trash Cutter: Wyposażony w ostre krawędzie tnące o rozmieszczeniu śrubowym. Mała średnica wałka pozwala na osiągnięcie dużej prędkości obwodowej, zapewniając doskonały efekt cięcia przy obróbce łodyg rzepaku, słonecznika czy międzyplonu. Dzięki temu resztki pożniwne lepiej mieszają się z glebą, co przyspiesza ich rozkład.
- Podwójne/Proste koła podporowe: Służą do nastawienia głębokości roboczej maszyny, zapewniając precyzyjne kopiowanie terenu oraz utrzymanie stałej głębokości roboczej na całej szerokości roboczej maszyny.
Sekcja Siewna ALFA DRILL
Jednostka siewna ALFA DRILL służy do siewu międzyplonów, traw lub do nawożenia na wszystkich powierzchniach. Współczesnym trendem uprawy pożniwnej jest wysiew międzyplonów, a ta sekcja umożliwia to w jednym przejeździe z uprawą.
Dostępne Wały Tylne
Szeroka gama tylnych wałów umożliwia dostosowanie maszyny do każdych warunków i zapewnia doskonałe kopiowanie terenu oraz utrzymanie ustawionej głębokości roboczej. Wały służą do zamykania profilu gleby.
- Wał CUTPACK + skrobaki: Ciężki stalowy wał o wysokiej zdolności cięcia i doskonałym efekcie zagęszczania wtórnego. Nadaje się do ciężkich gleb. Średnica wału 630 mm.
- Wał RUBBERPACKER + skrobaki: Solidny wał wykonany z twardej naturalnej gumy, odpowiedni do każdych warunków. Efekt wyrównywania jest doskonały dzięki dużej wadze wału. Dzięki gumie i skrobakom przyczepność gleby do wału jest prawie zerowa. Średnica wału 590 mm.
- Wał V-Ring + skrobaki: Bardzo ciężki wał przystosowany do intensywnego kruszenia i odwrotnego zagęszczania gleby. Wał nadaje się do wszystkich rodzajów gleby. Średnica pakera 630 mm.
- Podwójny wał V-RING: Paker z pojedynczymi pierścieniami w kształcie litery V. Ma wyjątkowo niską zdolność do zaklejania, co zapobiega zapychaniu się pakera w mokrych warunkach. Rzędy są przesunięte, co zapewnia doskonały efekt samooczyszczania. Podwójny wał zwiększa stabilność maszyny podczas pracy. Średnica wału 630 mm.
- Podwójny wał U-RING (600 mm): Podwójny wał stalowy. Pierścienie są przesunięte względem siebie, co zapewnia doskonały efekt samooczyszczania. Wał świetnie kruszy, a pierścienie w kształcie litery U i niskie zaklejania sprawiają, że nadaje się on do pracy w wilgotnych warunkach. Podwójny wał zwiększa stabilność maszyny podczas pracy. Średnica wału 600 mm.
- Wał segmentowy + zgarniacze: Wykonany z masywnych segmentów stalowych zapewniających doskonałe zagęszczenie, odpowiednie dla wszystkich rodzajów gleby. Poszczególne segmenty doskonale kruszą grudy. Średnica wału 600 mm.
Wyposażenie Opcjonalne do Montażu Przed Wałami
Włóka Crushbar przed tylnymi wałami podwójnymi służy do wyrównania nierówności po poprzedniej sekcji roboczej, ponieważ same wały tylko konsolidują glebę, nie wyrównują jej.
Zastosowanie i Korzyści Bron Talerzowych BEDNAR
Jakość i szybka uprawa ścierniska to jedna z najważniejszych czynności w uprawie. Zgodnie z dobrymi praktykami agrotechnicznymi, powinna być przeprowadzona jak najszybciej po zbiorach. Brony talerzowe BEDNAR tną resztki pożniwne, takie jak łodygi słonecznika, kukurydzy czy rzepaku, oraz ułatwiają ich mieszanie z glebą. Zapewniają doskonałe kopiowanie terenu i utrzymanie ustawionej głębokości roboczej na całej szerokości maszyny.
Uprawa pasowa to nowoczesna technologia, która łączy zalety agronomiczne uprawianej gleby w pasach z ochroną struktury gleby w międzyrzędziach. W firmie BEDNAR nieustannie pracuje się nad doskonaleniem maszyn, aby osiągać najlepsze wyniki w rolnictwie.
