Brona talerzowa to dziś maszyna niemal pierwszej potrzeby w gospodarstwach rolnych. Jej uniwersalność i wszechstronność spowodowała, że szturmem wzięła polskie pola. Seria Horsch Joker to renomowane konstrukcje, które sprawdzają się w różnorodnych warunkach.
Horsch Joker RT - Ciągniona brona talerzowa
Brona talerzowa Joker RT jest w ofercie firmy Horsch od 15 lat. W 2019 roku przeszła modernizację, która przyniosła kilka zmian. Na przykład amortyzowany układ jezdny jest teraz dostępny wyłącznie za wałem.
Charakterystyka i budowa
- Testowany model Joker 6 RT ma szerokość roboczą 6 m, co plasuje go w środku gamy bron talerzowych RT marki Horsch, które oprócz tego są dostępne w szerokościach 5, 7, 8, 10 i 12 m.
- Długość brony Joker 6 RT wynosi 7,55 m, szerokość transportowa 2,94 m, a wysokość po złożeniu 3,58 m - przy prześwicie 18 cm.
- Producent dopuszcza jazdę z broną w transporcie z prędkością maksymalnie 40 km/h.
- Możliwe zaczepy to łączniki dolne ciągnika kategorii III, ucho zaczepowe lub zaczep kulowy K80.
- Na uwagę zasługuje ciężka stopa podporowa, wyposażona w korbę, która jest stabilna, szeroka i łatwa w obsłudze.
Podłączenie i przygotowanie do pracy
Przed rozpoczęciem jazdy należy podłączyć, w zależności od wyposażenia, do pięciu par hydraulicznych (obwodów dwustronnego działania) do obsługi: podnoszenia, składania, siłownika dyszla, przedniego wału nożowego i hydraulicznej regulacji głębokości. Do tego dochodzi wtyczka oświetlenia i przyłącza powietrza do hamulców.
Wtyczki hydrauliczne są lekko odchylone i dają się świetnie podłączyć jedną ręką do ciągników wszystkich marek. Każda wtyczka ma wygrawerowany piktogram wskazujący na obsługiwaną funkcję, wraz z oznaczeniem plus i minus.
Po dotarciu na pole należy najpierw zdjąć zabezpieczenie transportowe, co oznacza usunięcie czterech aluminiowych klipsów z tłoczysk siłowników układu jezdnego i trzech kolejnych klipsów z siłownika dyszla.
Horsch Joker CT - Kompaktowa brona talerzowa
Jeśli chodzi o płytką uprawę ścierniska, od sześciu lat hitem sprzedaży w firmie Horsch jest brona kompaktowa Joker CT. Jest ona wykorzystywana do uprawy ścierniska, a tym samym pobudzania wzrostu samosiewów, przerwania parowania kapilarnego gleby, wmieszania resztek pożniwnych oraz do płytkiego przygotowania gleby pod siew. Horsch Joker CT jest oferowany w szerokościach roboczych 3 i 6 m.
Modernizacja i ulepszenia
Powodem modyfikacji brony były oczekiwania rolników. Jedna z dokonanych zmian dotyczy zwiększenia średnicy talerzy roboczych z 46 na 52 cm. Tym samym teraz Joker CT oraz Joker RT (wariant ciągniony) mają jednakowe talerze. Większe talerze rozmieszczone parami pozwalają na bardziej intensywną uprawę i lepszą przepustowość, a co za tym idzie - również większą odporność na zapychanie przez resztki słomy, obornika czy międzyplonów.
Zmienił się także kształt ramy, aby polepszyć widoczność na pracujące elementy. Nie zmieniła się przy tym masa brony, co oznacza, że z 3-metrową broną Horsch Joker CT poradzi sobie ciągnik o mocy 90 KM.
Konstrukcja i wały
Uchwyty talerzy są zamocowane do ramy na gumowych amortyzatorach. Ma to zapewnić odpowiednio mocne przyleganie do gleby oraz dać zabezpieczenie przed kamieniami. Łożyska w piastach talerzy są bezobsługowe (olejowe).
Standardowo regulację głębokości przeprowadza się przez założenie odpowiedniej liczby klipsów na ramionach mocujących wał doprawiający. Opcjonalnie mogą być siłowniki hydrauliczne, które spełniają dwojaką funkcję: dają możliwość regulacji głębokości pracy bez wychodzenia z kabiny oraz absorbują drgania przenoszone przez kamienie i nierówności.
Do narzędzia można wybrać jeden z sześciu typów różnych wałów:
- RollFlex (Ø 54 cm)
- Oponowy (Ø 65 cm)
- RollCut (Ø 60 cm)
- FarmFlex (Ø 55 cm)
- SteelDisc (Ø 58 cm)
- Strunowy (Ø 54 cm)
Nowym elementem w programie jest zestaw pozwalający na jednoczesne rozprowadzanie gnojowicy. Zestaw ten składa się z szyny, do której przymocowywany jest rozdzielacz gnojowicy, oraz uchwytów mocujących węże.

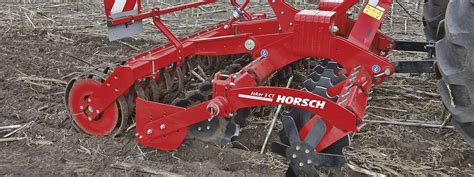

Test kompaktowej brony talerzowej Horsch Joker 4 CT
Podczas tegorocznych uprawek pożniwnych mieliśmy okazję z bliska przyjrzeć się pracy kompaktowej talerzówki Horsch Joker 4 CT o szerokości roboczej 4 m. Maszyna do pokazu została dostarczona przez lokalny oddział firmy Gravit z miejscowości Lipnik.
Konstrukcja testowanego modelu
Już na pierwszy rzut oka zauważymy, że Joker CT to maszyna kompaktowa, a więc stosunkowo krótka. Bierze się to m.in. stąd, że producent zdecydował się na oddalenie od siebie rzędów talerzy o zaledwie 75 cm. Naszą uwagę przykuł także sposób mocowania talerzy do ramy. Każde dwa talerze są bowiem przykręcone parami do jednego ramienia. Takie rozwiązanie ma zdaniem Horscha pozwolić na swobodny przepływ większej masy przez maszynę.
Testowany Joker 4 CT został wyposażony w talerze uzębione o średnicy 520 mm. Nieco mniejsza średnica ma zapewnić duże prędkości obrotowe, a tym samym produkcję dużej ilości rozdrobnionej gleby.
Raport z pracy
W czasie naszego testu brona talerzowa Horsch Joker 4 CT współpracowała z 250-konnym ciągnikiem Claas Axion 850. Ten ważący 10,5 t traktor, choć nie był wyposażony w przedni obciążnik, to bez problemu radził sobie z podnoszeniem maszyny o masie ok. 3,2 t. Duża w tym zapewne zasługa kompaktowej konstrukcji Jokera.
Pod względem zapotrzebowania na moc można śmiało powiedzieć, że ciągnik praktycznie nie czuł obciążenia ze strony brony talerzowej - w tym przypadku ze spokojem można by postawić na wariant 5-metrowy. Na ogół zestawem pracowaliśmy z prędkością 14 km/h, jednak na dłuższych i bardziej wyrównanych fragmentach pola prędkość bez problemu dochodziła do nawet 18 km/h, a maszyna wciąż pracowała stabilnie i przede wszystkim skutecznie.
Płytka uprawa pożniwna
Joker 4 CT został przez nas ustawiony w taki sposób, by pracować na głębokości 5-6 cm, bowiem zależało nam na możliwie płytkim zerwaniu wierzchniej warstwy gleby, przerwaniu parowania oraz na wymieszaniu resztek pożniwnych z glebą.
Maszyna idealnie podcinała całą szerokość roboczą, a jednocześnie nawet przy wyższych prędkościach pozostawiała za sobą wyrównane stanowisko. Przemyślana konstrukcja tarcz brzegowych pozwalała na uniknięcie usypywania się wałów ziemi na brzegach maszyny. Co ważne, pracowaliśmy maszyną w bardzo suchych warunkach, jednak ze względu na sporą masę własną Joker 4 CT nie miał żadnych problemów z zagłębianiem się w ziemi. Nawet na stanowiskach z dużą ilością resztek pożniwnych nie zdarzyło nam się zapchać tej talerzówki, co uznajemy za duży plus.
Testowy egzemplarz maszyny wyposażony był w wał RollFlex. Sprawdził się on dobrze zarówno na bardzo lekkich, jak i nieco bardziej zwięzłych glebach. W płytkiej uprawie pożniwnej Horsch Joker 4 CT spisał się wręcz wzorowo, pozostawiając równomiernie podciętą całą szerokość roboczą i wyrównane stanowisko.

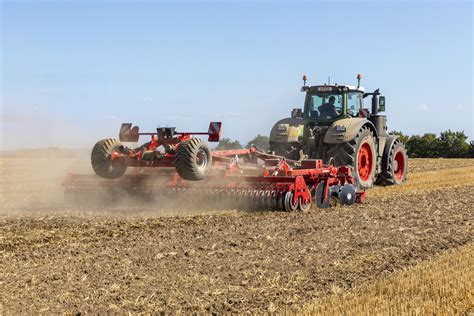

Horsch Joker HD - Nowe możliwości w uprawie
Dzięki nowej wersji brony talerzowej Joker HD HORSCH oferuje nowe możliwości w zakresie wymieszania resztek organicznych, uprawy ścierniska i przygotowania łoża siewnego. Dzięki nowej koncepcji składania i udoskonalonej konstrukcji ramy maszyna oferuje jeszcze większą wygodę obsługi i łatwość użytkowania.
Cechy konstrukcyjne i innowacje
Nowy, bardziej agresywny kąt ustawienia talerzy sprawia, że Joker HD miesza jeszcze intensywniej i znacznie lepiej wnika w glebę. Opcjonalny wał nożowy dodatkowo rozdrabnia długie resztki pożniwne i poprawia jakość mieszania. Opcjonalnie dostępna szyna niwelująca Crossbar może być zamontowana przed sekcją talerzy. Podczas przygotowania łoża siewnego zapewnia ona dodatkowe wyrównanie wzdłużne.
W zależności od pożądanej głębokości roboczej HORSCH oferuje teraz dwie różne średnice talerzy:
- Talerze o średnicy 620 mm służą do pracy na głębokości do około 15 cm.
- Nowe talerze o średnicy 680 mm zapewniają niezawodne wymieszanie do głębokości na około 20 cm.
Kształt talerzy, znany z kultywatora Tiger MT, gwarantuje niezawodne wnikanie w glebę, jednocześnie zachowując długą żywotność. Znane standardowe mocowanie dwóch talerzy na jednym ramieniu w serii HORSCH Joker umożliwia prowadzenie ich na szerokim, gumowym łożysku. To rozwiązanie zapewnia maksymalny prześwit i minimalizuje zapychanie się maszyny. Duża waga własna i solidna konstrukcja gwarantują optymalne prowadzenie talerzy nawet w najtrudniejszych warunkach roboczych.
Zastosowanie i wydajność
Nowy Joker HD dostępny jest w trzech wersjach o szerokościach roboczych od 4,15 do 6,15 metra. W połączeniu z wałem nożowym kompaktowa brona talerzowa idealnie nadaje się do uprawy dużych ilości międzyplonów oraz do wpracowania nawozów organicznych i resztek pożniwnych, takich jak na przykład łodygi kukurydzy.
Szyna niwelująca CrossBar służy do efektywnego przygotowania łoża siewnego połączonego z intensywną uprawą gleby. Szybka i prosta obsługa maszyny zapewnia dużą wydajność powierzchniową w sytuacji, gdy okna czasowe są bardzo wąskie, przy jednoczesnej minimalnej ścieralności elementów. Szeroki wybór pojedynczych i podwójnych wałów uzupełnia ofertę, pozwalając na optymalne dopasowanie maszyny do miejsca pracy.
