Układ hamulcowy w maszynach budowlanych, takich jak koparko-ładowarka JCB 3CX, to najważniejszy system bezpieczeństwa. Od jego sprawności zależy życie operatora i osób postronnych, dlatego jego niezawodne działanie jest absolutnie bezdyskusyjne.
Typy Hamulców Zasadniczych w Ciężkim Sprzęcie
W ciężkim sprzęcie, w tym w koparko-ładowarkach JCB, spotyka się głównie dwa typy hamulców zasadniczych (roboczych):
- Tradycyjne hamulce tarczowe
- Mokre hamulce wielotarczowe zintegrowane z mostem napędowym
Tradycyjne Hamulce Tarczowe
Jest to system doskonale znany z samochodów, jednak w maszynach budowlanych pracuje pod znacznie większym obciążeniem. Układ składa się z tarczy hamulcowej przymocowanej do piasty koła oraz zacisku z tłoczkami i klockami hamulcowymi. Naciśnięcie pedału hamulca powoduje wzrost ciśnienia w układzie hydraulicznym. W rezultacie tłoczki w zacisku wysuwają się i dociskają klocki do tarczy, co prowadzi do spowolnienia maszyny.
Klocki Hamulcowe
Klocek hamulcowy to zaawansowany kompozyt. Składa się z metalowej płytki nośnej, warstwy tłumiącej drgania oraz mieszanki ciernej.
Częste problemy i diagnostyka:
- Zeszklenie klocków: Najczęstszy błąd operatora to długotrwałe, lekkie hamowanie podczas zjazdów ze wzniesień, co może prowadzić do zeszklenia powierzchni ciernej klocków i obniżenia skuteczności hamowania.
- Wycieki z zacisku: Przy każdej wymianie klocków należy dokładnie sprawdzić stan osłon przeciwpyłowych i uszczelnień tłoczków, aby zapobiec wyciekom płynu hamulcowego.
Mokre Hamulce Wielotarczowe
Ten typ hamulców jest znacznie potężniejszy i często stosowany w koparko-ładowarkach JCB 3CX. Cały mechanizm jest zamknięty wewnątrz mostu napędowego i zanurzony w oleju. Działa on podobnie do sprzęgła w skrzyni biegów Powershift - składa się z pakietu naprzemiennie ułożonych tarczek ciernych (z okładziną) i przekładek stalowych. Naciśnięcie pedału hamulca powoduje, że tłok hydrauliczny ściska ten pakiet, generując potężną siłę hamowania.
W koparko-ładowarkach JCB 3CX hamulce często są umieszczone przy dyferencjale, co wymaga odkręcania pochw półosi napędowych w celu ich serwisu.
Diagnostyka Mokrych Hamulców
- Opiłki w oleju mostu: To kluczowy wskaźnik diagnostyczny. Ich obecność w oleju przekładniowym mostu może świadczyć o zużyciu tarczek ciernych.
- Przegrzewanie się oleju: Może świadczyć o ciągłym, lekkim tarciu w pakiecie hamulcowym, na przykład z powodu zbyt małego ciśnienia zwolnienia.
Wskazówki Montażowe
Przed montażem nowe tarczki cierne muszą być zanurzone w oleju przekładniowym na minimum 24 godziny. Ten proces pozwala okładzinie w pełni nasiąknąć olejem, co jest kluczowe dla ich prawidłowego działania i trwałości.
Płyn Hamulcowy i Serwis

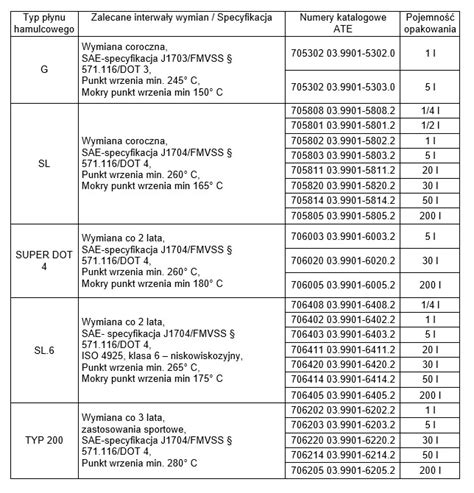

Jaki Płyn Hamulcowy Stosować?
To zależy od maszyny! Wiele koparko-ładowarek, w tym niektóre modele JCB, używa specjalnego oleju mineralnego LHM, a nie standardowego płynu DOT. Zastosowanie niewłaściwego płynu zniszczy wszystkie uszczelnienia w układzie, co może prowadzić do poważnych awarii i kosztownych napraw.
Wymiana Klocków i Tarcz Hamulcowych
Klocki hamulcowe należy wymieniać zawsze parami na danej osi, aby zapewnić równomierne hamowanie i zapobiec nierównomiernemu zużyciu innych komponentów układu.
Hamulec Postojowy
Hamulec postojowy (ręczny) to hamulec pomocniczy, używany do zabezpieczenia maszyny na postoju. Jego sprawność jest równie ważna dla bezpieczeństwa.
Typowe Problemy i Rozwiązania w Układzie Hamulcowym JCB 3CX
Ucieczka Płynu Hamulcowego
Problem z uciekającym płynem hamulcowym ze zbiorniczka, który wymaga częstego dolewania i odpowietrzania, jest sygnałem poważnej usterki. Możliwe przyczyny to:
- Uszkodzenie uszczelnienia pompki hamulcowej: Często pada uszczelnienie pompki, a płyn hamulcowy wycieka do serwa. Serwo może następnie zasysać ten olej. Aby zdiagnozować ten problem, należy wykręcić pompki i zajrzeć do serwa, sprawdzając obecność oleju. W przypadku stwierdzenia oleju w serwie, należy wymienić pompkę hamulcową. Zaleca się stosowanie oryginalnych części.
- Problem z uszczelnieniem w moście: Jeśli serwo jest suche, problem z wyciekiem płynu najprawdopodobniej leży w uszczelnieniu w moście napędowym, gdzie znajdują się mokre hamulce.
Brak Hamulca w Jednym Kole Po Wymianie Części
Sytuacja, w której po wymianie pompek hamulcowych, tarcz hamulcowych i uszczelniaczy nadal brakuje hamulca w jednym kole (np. lewym), a podczas odpowietrzania stwierdza się tylko mały wypływ płynu, wskazuje na potencjalne problemy z zapowietrzeniem układu lub niedrożnością przewodu/zacisku. Może to również sugerować, że nowe uszczelniacze nie zostały prawidłowo zamontowane lub są uszkodzone, lub że w układzie nadal znajduje się powietrze, które uniemożliwia prawidłowe wytworzenie ciśnienia.
Konserwacja i Dostępność Części
Sprawność hamulców to priorytet. Regularny serwis i stosowanie wysokiej jakości części to podstawa bezpieczeństwa. Pamiętaj o czystym oleju i filtrach. Dostępne są różnorodne części układu hamulcowego, pasujące do koparko-ładowarek JCB 3CX. Są to między innymi klocki hamulcowe, pompki hamulcowe (w tym serwo), przewody i linki, tarcze i przekładki, uszczelniacze. Dostępne są zarówno oryginalne części (OEM), jak i wysokiej jakości zamienniki.
Wśród niezbędnych komponentów układu hamulcowego, które zapewniają bezpieczną i efektywną pracę maszyn budowlanych, wymienić można: korki gwarantujące szczelność systemu, pompki hamulcowe generujące odpowiednie ciśnienie, zbiorniki płynu hamulcowego utrzymujące jego właściwy poziom, a także serwa hamulca nożnego oraz linki hamulca ręcznego.
