Budowa i Schemat Skrzyni Biegów w Wózku Widłowym oraz Układ Hydrauliczny

Artykuł ten ma na celu przedstawienie budowy i schematu skrzyni biegów w wózkach widłowych, a także szczegółowe omówienie zasad działania i konserwacji układu hydraulicznego, który jest kluczowym elementem tych maszyn.

Wózek Widłowy Rak A7 - Poszukiwanie Schematów Skrzyni Biegów

Jeden z użytkowników odziedziczył wózek widłowy Rak A7 w częściach i postanowił go poskładać. Poszukuje on schematów silnika, skrzyni biegów oraz elektroniki do tego modelu. Otrzymał informację, że silnik wózka Rak A7 pochodzi od ciągnika C-330, co sugeruje, że schematy można znaleźć w książkach dotyczących tego modelu ciągnika.

Szczególne zainteresowanie budzi skrzynia biegów, a użytkownik potrzebuje wszystkich schematów jej budowy oraz katalogu z wykazem części, aby upewnić się, że posiada wszystkie niezbędne komponenty. Inni użytkownicy również poszukują schematu skrzyni biegów wózka Rak, zmagając się z problemami takimi jak zakleszczanie się biegu wstecznego (wolniejszego) lub niemożność włączenia wolnego biegu do przodu.

Problemy z Działaniem Skrzyni Biegów w Różnych Modelach Wózków

• W przypadku wózka widłowego TAKRAF z silnikiem Robura, problemy z ruszaniem do przodu mogą być spowodowane zgęstniałym i kleistym olejem w skrzyni biegów po długim okresie nieużywania, co wpływa na działanie sprzęgła.
• Wózki widłowe z automatyczną skrzynią Voith DIWAmatic 833K mogą mieć problemy z ruszaniem i cofaniem z powodu niskiego poziomu oleju lub zapchanego filtra.

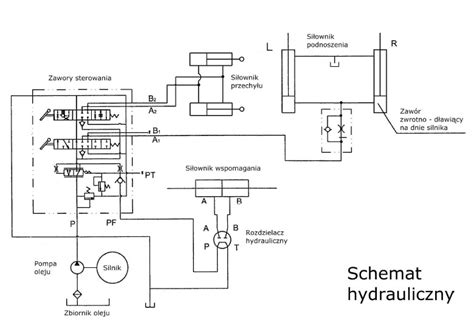

Układ Hydrauliczny w Wózku Widłowym - Zasada Działania i Komponenty

Układ hydrauliczny w wózku widłowym jest odpowiedzialny za podnoszenie i opuszczanie ładunków. Przekształca on energię mechaniczną (z silnika spalinowego lub elektrycznego) w energię hydrauliczną, czyli ciśnienie cieczy, które wykonuje pracę. Dzięki temu mechanizmowi wózek widłowy może unosić ciężkie palety, skrzynie czy inne ładunki na wymaganą wysokość, umożliwiając transport pionowy.

Kluczowe Komponenty Układu Hydraulicznego

Układ hydrauliczny składa się z kilku najważniejszych elementów:

• Pompa hydrauliczna: Jest sercem układu, generuje przepływ oleju i wytwarza ciśnienie robocze. Napędzana jest przez silnik pojazdu. Pompy zębate są najczęściej stosowane, generując ciśnienie rzędu 200-250 bar. Pompa zasysa olej ze zbiornika przez filtr i tłoczy go do obwodu pod wysokim ciśnieniem, pracując w układzie otwartym.
• Siłowniki hydrauliczne: To elementy wykonawcze, które bezpośrednio zamieniają ciśnienie oleju na ruch mechaniczny. Wózek widłowy posiada przynajmniej jeden siłownik podnoszenia oraz często dwa siłowniki pochyłu masztu. Składają się z cylindra i tłoka z tłoczyskiem. Pod ciśnieniem oleju tłok wysuwa się, podnosząc widły lub zmieniając kąt masztu. Muszą być bardzo wytrzymałe i szczelne.
• Zawory sterujące: Pełnią rolę mózgu układu, kierując przepływem oleju, regulując ciśnienie i zapewniając bezpieczeństwo.

Rodzaje Zaworów Sterujących

• Rozdzielacz hydrauliczny: Centralny zawór kierunkowy, obsługiwany przez operatora. Decyduje, do którego siłownika trafi olej.
• Zawór bezpieczeństwa (maksymalny, przelewowy): Chroni układ przed zbyt wysokim ciśnieniem, automatycznie upuszczając nadmiar oleju do zbiornika.
• Zawory zwrotne i dławiące: Utrzymują właściwy kierunek i natężenie przepływu. Zawory zwrotne (jednokierunkowe) zapobiegają cofaniu się oleju i samoistnemu opadaniu wideł. Zawory dławiące ograniczają przepływ, zapewniając płynne ruchy.

Kroki Działania Układu Hydraulicznego

1. Uruchomienie pompy i pobór oleju: Po włączeniu wózka, pompa hydrauliczna zasysa olej ze zbiornika przez filtr.
2. Wytworzenie ciśnienia roboczego: Tłoczony olej osiąga wysokie ciśnienie i płynie do rozdzielacza.
3. Sterowanie przepływem (rozdzielacz): Operator, za pomocą dźwigni, przestawia rozdzielacz, kierując olej do odpowiednich siłowników (np. podnoszenia lub pochylania masztu).
4. Praca siłowników - podnoszenie ładunku: Olej wpływa do siłowników, wysuwając tłoczyska i unosząc widły. Ciśnienie automatycznie dostosowuje się do ciężaru ładunku.
5. Opuszczanie ładunku i powrót oleju: Operator przestawia dźwignię w pozycję „opuszczanie”, co otwiera sekcję rozdzielacza, łączącą siłowniki z przewodem powrotnym do zbiornika. Zawór dławiący reguluje prędkość opadania. Olej wraca do zbiornika, gotowy do ponownego użycia.

Typowe Usterki Układu Hydraulicznego i Ich Rozwiązania

Intensywna eksploatacja wózków widłowych prowadzi do zużycia układu hydraulicznego. Poniżej przedstawiono typowe usterki i sposoby ich rozwiązania:

1. Wyciek oleju hydraulicznego

• Objawy: Plamy oleju pod wózkiem, mokre elementy masztu i siłowników.
• Przyczyny: Nieszczelności przewodów, pęknięcia węży, uszkodzone uszczelnienia siłowników, poluzowane połączenia.
• Rozwiązanie: Zlokalizowanie źródła przecieku, wymiana uszczelek lub uszkodzonego przewodu, uzupełnienie oleju.

2. Spadek wydajności podnoszenia / brak ciśnienia

• Objawy: Maszt podnosi się wolniej, szarpie lub nie unosi nominalnego ładunku.
• Przyczyny: Niedobór oleju, zapowietrzenie układu, zużyta pompa hydrauliczna, zapchany filtr oleju, zablokowany zawór.
• Rozwiązanie: Sprawdzenie poziomu i stanu oleju (uzupełnienie, wymiana), odpowietrzenie układu, kontrola i ewentualna wymiana filtra.

3. Samoistne opadanie masztu

• Objawy: Widły z uniesionym ładunkiem powoli opadają, mimo braku ingerencji operatora.
• Przyczyny: Nieszczelne siłowniki (zużyte uszczelniacze tłoka), nieszczelny zawór zwrotny w rozdzielaczu.
• Rozwiązanie: Regeneracja siłowników (wymiana uszczelnień), naprawa lub wymiana zaworu utrzymującego ciśnienie.

4. Szarpanie, wibracje, hałasy przy pracy hydrauliki

• Objawy: Głośna praca pompy („jęczenie”), syczenie, bulgotanie, drgania masztu.
• Przyczyny: Zapowietrzenie układu, zbyt niski poziom oleju, zużycie pompy lub zaworów, nierównomierny przepływ oleju.
• Rozwiązanie: Odpowietrzenie układu, sprawdzenie poziomu i czystości oleju. W przypadku zużycia pompy - jej regeneracja.

Konserwacja i Zapobieganie Awarim Układu Hydraulicznego

Profilaktyka jest kluczowa dla długiej i bezproblemowej pracy układu hydraulicznego. Regularna konserwacja pozwala uniknąć poważnych awarii:

1. Regularne przeglądy i serwis wózka widłowego

Należy przestrzegać harmonogramu przeglądów zalecanego przez producenta (zwykle co określoną liczbę motogodzin). Serwis powinien obejmować kontrolę szczelności, pomiar ciśnienia roboczego, testy pod obciążeniem i oględziny wszystkich komponentów hydrauliki.

2. Monitorowanie poziomu i stanu oleju hydraulicznego

Przed rozpoczęciem pracy zawsze należy sprawdzić poziom oleju w zbiorniku hydraulicznym. Zbyt niski poziom grozi zassaniem powietrza i uszkodzeniem pompy. Olej powinien być czysty i klarowny. Wymiana oleju hydraulicznego powinna odbywać się regularnie (np. co około 1000 godzin pracy) zgodnie z instrukcją serwisową, aby zachować optymalne właściwości lepkości i chronić układ przed zużyciem.

3. Wymiana filtrów i utrzymanie czystości układu

Filtry hydrauliczne (ssawne i powrotne) wyłapują zanieczyszczenia, dlatego należy je regularnie wymieniać (np. co 2000 godzin pracy lub według wskazań serwisu). Ważne jest również utrzymywanie czystości w okolicy korka wlewu oleju, aby zapobiec dostawaniu się zanieczyszczeń do układu.

4. Kontrola uszczelnień, przewodów i połączeń

Codzienne oględziny węży hydraulicznych pod kątem przetarć, pęknięć czy wycieków na złączach są niezbędne. Należy reagować na wszelkie oznaki nieszczelności, dokręcając poluzowane opaski lub wymieniając uszczelki.

5. Testy szczelności i sprawności

Co pewien czas (np. miesięcznie) warto przeprowadzić test szczelności układu hydraulicznego, unosząc nominalne obciążenie na określoną wysokość i obserwując, czy nie następuje opadanie ładunku. Test zamka hydraulicznego (przy maksymalnie wysuniętym siłowniku i wyłączonej pompie) pozwala sprawdzić działanie zaworów zwrotnych.

6. Korzystanie z profesjonalnego serwisu i części zamiennych

W przypadku poważniejszych problemów z hydrauliką, zaleca się skorzystanie z usług specjalistycznego serwisu wózków widłowych. Ważne jest stosowanie wysokiej jakości części zamiennych (oryginalnych lub dobrych zamienników), aby zapewnić trwałość naprawy i prawidłowe działanie układu hydraulicznego.
