Problemy z układem ładowania i związane z nimi trudności z uruchomieniem lub gaszeniem silnika to częste dolegliwości traktorów Ursus C-360. Skuteczna diagnostyka wymaga sprawdzenia kilku kluczowych elementów, począwszy od akumulatora, przez alternator, regulator napięcia, aż po całą instalację elektryczną.
Diagnostyka Akumulatora

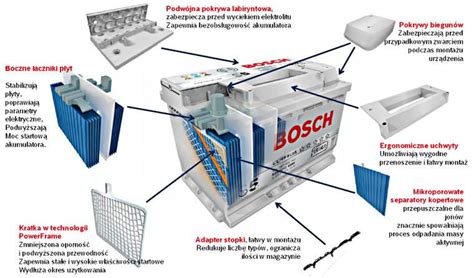

Kluczowym elementem układu jest akumulator. Napięcie naładowanego akumulatora na wyłączonym silniku powinno wynosić od 12.5V do 12.8V. Pomiaru poziomu napięcia akumulatora dokonujemy na wyłączonym silniku, najlepiej około pół godziny po wyłączeniu silnika, aby napięcie się ustabilizowało.
Jeśli napięcie akumulatora wynosi mniej niż 12.5V, oznacza to, że jest on niedoładowany lub zużyty. W takiej sytuacji potrzebne będą pomiary profesjonalnymi urządzeniami, które często można wykonać bezpłatnie w sklepach z akumulatorami. Jeśli na mierniku zobaczymy 10.5V i do tego mamy problem z uruchomieniem pojazdu, to najprawdopodobniej akumulator ma zwarcie w celi.
Problemy z Alternatorem
Objawy i Podstawowa Diagnostyka
Typowym objawem problemów z ładowaniem jest świecąca się kontrolka ładowania lub jej nieprawidłowe działanie. Kontrolka ładowania powinna świecić tylko w pozycji zapłonu, a po uruchomieniu silnika powinna zgasnąć. Brak świecenia kontrolki, świecenie jej przez cały czas pracy silnika lub migotanie to sygnały alarmowe.
Jeśli kontrolka ładowania zapala się na chwilę przy rozruchu, po czym gaśnie, mimo że alternator został wymieniony na nowy, problem może leżeć poza samym alternatorem. W przypadku, gdy po wymianie spalonej żaróweczki kontrolka nie gaśnie, a ładowanie wynosi około 13.00V, lub skacze między 12.60-13.00V i kontrolka nadal się świeci, wskazuje to na nieprawidłowości w układzie.
Mostek Prostowniczy i Diody
Częstą przyczyną problemów jest uszkodzony mostek prostowniczy, zwłaszcza mostek prostujący prąd wzbudzania, często określany jako "plastikowy półksiężyc" wewnątrz alternatora. Alternator może słabo ładować, ponieważ prąd wzbudzania jest ograniczony do prądu przepuszczanego przez żarówkę (ok. 0.5 A). Altek nie otrzymuje odpowiednio wyższego prądu wzbudzania, regulowanego przez regulator, co prowadzi do ograniczonego ładowania i niegasnącej kontrolki.
Mostki prostownicze zawierają diody. Jeżeli przyłożymy miernik ustawiony na sprawdzanie diody do obydwu wyjść alternatora i pokaże nam brak przejścia w obie strony, to altek jest 9-diodowy. Jeżeli przewodzi tylko w jedną stronę, jest 6-diodowy. Czasami diody są zalane, co oznacza konieczność wymiany całego mostka. Wymiana samych diod prostowniczych (od 2 A) jest możliwa, jeśli potrafi się je odpowiednio dobrać i zamontować.
Wzbudzenie Alternatora i Obroty
Problem z wzbudzeniem alternatora może objawiać się tym, że zaczyna on ładować dopiero przy wysokich obrotach (np. około 2800 RPM). Jest to związane z przełożeniem kółka na alternatorze do kółka na silniku (często 1:2 do 1:3). Aby alternator szybciej się wzbudzał, można założyć żarówkę wzbudzenia o mocy 4W.
Zasada działania kontrolki ładowania jest następująca: kiedy alternator stoi, żarówka otrzymuje plus ze stacyjki i minus poprzez szczotki z uzwojenia wirnika, co powoduje jej świecenie. Gdy alternator zaczyna się obracać i wytwarzać prąd, pomiędzy uzwojeniami znajduje się mostek prostujący własny prąd wzbudzania. Ten prąd, regulowany przez regulator, dochodzi do szczotki, która do tej pory otrzymywała plus poprzez kontrolkę. Ponieważ kontrolka dostaje teraz dwa plusy (ze stacyjki i z regulatora), gaśnie.
Szczotki i Inne Problemy Alternatora
Miganie kontrolki ładowania przy spadających obrotach silnika, po jego wyłączeniu, może sugerować zawieszającą się szczotkę w alternatorze. W takim przypadku, gdy alternator szybko się obraca, minus z niego pojawia się impulsami tak szybko, że żarnik żarówki nie zdąży się rozpalić. Mimo to, w niektórych przypadkach, problem może leżeć w samym nowo zakupionym alternatorze. Zdarzały się przypadki wadliwych alternatorów, np. marki Jubana, gdzie problem z prawidłowym działaniem okazał się wadą fabryczną.
Alternatory bezszczotkowe, choć rzadziej spotykane w starszych konstrukcjach, również istnieją i są używane np. w rosyjskich traktorach MTZ. Ich diagnostyka może wymagać specyficznej wiedzy.
Problemy z Regulacją Napięcia
W Ursusie C-360 często stosowano alternatory z osobnym, mechanicznym regulatorem napięcia. Są to rozwiązania typu "retro", które mogą być źródłem problemów. Niska jakość nowych, mechanicznych regulatorów napięcia również często jest wskazywana jako przyczyna braku prawidłowego ładowania, nawet po ich wymianie. Warto rozważyć zakup używanego, ale sprawdzonego alternatora z zintegrowanym regulatorem, co może okazać się bardziej opłacalne niż próby reanimacji starego układu.
Instalacja Elektryczna i Stacyjka
Połączenia Kablowe
Nieprawidłowe podłączenie kabli alternatora jest częstą przyczyną problemów. Biały gruby przewód wychodzący ze stacyjki powinien iść na rozrusznik, a z rozrusznika na alternator. Z alternatora biały cienki przewód zazwyczaj idzie na regulator napięcia na masę. Zielony i brązowy przewód idą na regulator napięcia. Dodatkowo, z alternatora drugi brązowy przewód często idzie na kontrolkę ładowania.
Przypadki, gdy po błędnym, odwrotnym podłączeniu kabli alternatora, układ początkowo działał poprawnie, a następnie kontrolka ładowania zaczęła świecić, a ładowanie ustąpiło, zdarzają się i mogą wskazywać na uszkodzenia wynikające z przepięcia.
Żarówka Kontrolki i Stacyjka
W 9 przypadkach na 10 żarówki kontrolki uszkadzają się mechanicznie, np. pęka w nich włókno. Czasami uszkodzenie jest na tyle podstępne, że włókno łączy się przy drganiach, a potem przestaje. Aby to sprawdzić, należy zdjąć przewód wzbudzenia z alternatora i zewrzeć go do masy. Jeśli żarówka się zaświeci, oznacza to, że z kablami jest wszystko w porządku, a problem leży w alternatorze.
Warto również sprawdzić, czy na żarówkę kontrolki przychodzi +12V po przekręceniu kluczyka. Problemy mogą wynikać także z samej stacyjki. Często oryginalne stacyjki w starszych ciągnikach były wymieniane na zamienniki, np. od MTZ-a, i mogły zostać źle podpięte, na przykład obwód ładowania mógł zostać podłączony pod wyprowadzenie do świecy żarowej.
Pasek Klinowy
Jedną z prostszych do zdiagnozowania przyczyn braku ładowania jest zerwanie paska klinowego, który napędza alternator. Po jego wymianie, jeśli ładowanie nadal nie wraca, problem leży głębiej w układzie elektrycznym.
Podsumowanie i Zalecenia
Złożoność układu ładowania w Ursusie C-360 i mnogość potencjalnych przyczyn problemów wymagają systematycznej diagnostyki. W przypadku trudności z samodzielnym zlokalizowaniem usterki, zawsze zaleca się skorzystanie z pomocy doświadczonego elektryka, który profesjonalnie ustali przyczynę awarii. Warto pamiętać, że oszczędność na podzespołach niskiej jakości, takich jak alternatory czy regulatory napięcia, może prowadzić do powtarzających się problemów i dodatkowych kosztów.
