Demontaż, naprawa i wymiana zwolnicy w minikoparkach CAT

Zwolnice to kluczowe elementy układu napędowego koparki, odpowiadające za zwiększanie momentu obrotowego na kołach napędowych i umożliwiające efektywne poruszanie się w trudnym terenie. Ich prawidłowe działanie ma kluczowe znaczenie dla wydajności, trwałości i ogólnej sprawności maszyn. Niestety, zwolnice, podobnie jak hydromotory, są podatne na awarie. W poniższym artykule przedstawiamy szczegółowe informacje dotyczące demontażu, naprawy i wymiany zwolnic w minikoparkach CAT, a także wskazówki dotyczące konserwacji i unikania typowych błędów.

Czym jest zwolnica i hydromotor w koparce?

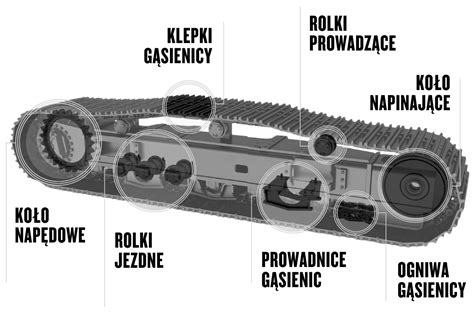

Zwolnica w koparce to jeden z najważniejszych elementów układu jezdnego, będący elementem napędu końcowego. W uproszczeniu odpowiada za przeniesienie momentu obrotowego z silnika hydraulicznego na gąsienice, zwiększając go i jednocześnie zwalniając obroty. Dzięki temu maszyna może poruszać się płynnie, z odpowiednią siłą i precyzją, nawet w trudnym terenie. W koparkach zwolnica łączy silnik hydrauliczny z przekładnią główną, a całość osadzona jest w odrębnej obudowie.

W jej wnętrzu pracują koła zębate, łożyska i uszczelnienia, które muszą znosić ogromne obciążenia. Każde zaniedbanie w eksploatacji szybko odbija się na ich stanie technicznym, a konsekwencją bywa awaria zwolnicy.

Hydromotor jest urządzeniem napędowym, które przekształca energię hydrauliczną (ciśnienie płynu) w ruch obrotowy. W minikoparkach hydromotor współpracuje bezpośrednio ze zwolnicą, stanowiąc kluczowy element układu napędowego odpowiedzialny za napędzanie gąsienic.

Rodzaje zwolnic

Wyróżniamy trzy najczęściej spotykane konstrukcje zwolnic:

• Przekładnie obiegowe - elementy o zwartej konstrukcji, montowane w piastach kół. Nie zwiększają ani nie zmniejszają prześwitu pod obudową mostu.
• Przekładnie walcowe - wyróżnia je uzębienie zewnętrzne. Zwolnicę umieszcza się w oddzielnej obudowie, a jej zadaniem jest zwiększanie prześwitu pod obudową mostu.
• Przekładnie różnicowe - montowane w piastach kół. Ich konstrukcja przypomina mechanizm różnicowy i nie wpływają na wielkość prześwitu pod obudową mostu.

Objawy i przyczyny awarii zwolnicy oraz hydromotoru

Zwolnica bardzo rzadko psuje się nagle, bez wcześniejszych objawów. Najczęściej zaczyna się od drobiazgów, które łatwo przeoczyć w natłoku codziennej pracy. Ignorowanie takich oznak może doprowadzić do poważniejszych problemów i kosztownej naprawy.

Typowe objawy awarii

• Delikatny wyciek oleju w okolicach napędu końcowego.
• Zmieniony dźwięk podczas jazdy - głośniejsza praca, stukanie, piski, zgrzyty.
• Uczucie nierównego toczenia lub lekkie szarpnięcia przy skrętach.
• Drgania przenoszone na ramy maszyny, szczególnie przy skrętach.
• Zacinający się hydromotor w koparce.
• Hydromotor przegrzewa się, jest gorący w dotyku lub paruje.
• Słabnięcie napędu w miarę upływu pracy.
• Przekładnia zatrzymała się lub sama jedzie.
• Rozrywanie simmeringa i wyrzucanie oleju hydraulicznego do wieńca zębatego (np. w Cat 302.5C).

Najczęstsze przyczyny awarii

Najczęstszymi przyczynami awarii przekładni są niedopatrzenia ze strony użytkowników maszyny oraz naturalne zużycie elementów. Zaliczamy do nich:

• Brak kontroli poziomu oleju w zwolnicy - może doprowadzić do wytarcia wałków atakujących i zatarcia łożysk elementu.
• Używanie zużytych, zanieczyszczonych olejów - dolewane stare oleje przyspieszają awarię.
• Przeciążanie jednej strony maszyny.
• Zaniedbania kontroli stanu szybko zużywających się uszczelek (np. simmeringa).
• Ignorowanie niepokojących dźwięków - brak reakcji może sprawić, że uszkodzeniu ulegną także inne części współpracujące ze zwolnicą, np. koła zębate.
• Zużycie części wewnętrznych - np. ukruszone zęby na zębatkach, wytarte zęby na małym wałku zębatym.
• Problemy ze smarowaniem.
• Wadliwe zamienniki - np. nieprawidłowo rozmieszczone przewody na nowej zwolnicy, co skutkuje uszkodzeniem silnika hydraulicznego.

Warto podkreślić, że wpływ na kondycję przekładni ma także jej właściwe przygotowanie do dłuższego przestoju. Przed planowanym odstawieniem sprzętu należy wymienić wszystkie filtry i płyny oraz dokładnie oczyścić elementy podwozia i napędu gąsienicowego.

Przygotowanie do demontażu i wymiany zwolnicy

Dobra wymiana zwolnicy zaczyna się jeszcze zanim padnie pierwsza śruba. Przygotowanie miejsca pracy i samej maszyny mają ogromne znaczenie dla późniejszego przebiegu całego procesu.

Krok 1: Bezpieczeństwo i czystość

1. Ustaw koparkę na stabilnym, równym podłożu i zadbaj o jej odpowiednie zabezpieczenie.
2. Dokładnie oczyść podwozie. Błoto, piasek i resztki ziemi potrafią skutecznie utrudnić montaż zwolnicy i zwiększyć ryzyko zanieczyszczenia układu hydraulicznego. Warto poświęcić na ten etap więcej czasu, bo czystość naprawdę się opłaca.
3. Wyczyść obszar, w którym jest zainstalowany hydromotor, usuwając wszelkie stwardniałe grudki i inne nagromadzone zanieczyszczenia w jego okolicach.

Krok 2: Przygotowanie narzędzi i materiałów

Przed rozpoczęciem prac dobrze jest również przygotować narzędzia i materiały. Potrzebne będą między innymi:

• Klucze
• Zawiesie do podnoszenia (zwolnica jest ciężkim elementem)
• Zaślepki do przewodów hydraulicznych
• Odpowiedni olej hydrauliczny i przekładniowy (zgodnie ze specyfikacjami producenta)
• Pojemnik na stary olej
• Ściągacz (w razie potrzeby)

Demontaż zwolnicy w koparce krok po kroku

Demontaż zwolnicy to etap, który wymaga cierpliwości i dokładności. Proces ten przedstawia się następująco:

1. Zdjęcie gąsienicy i osłony: Pierwszym krokiem jest zdjęcie gąsienicy gumowej lub rozpięcie łańcucha gąsienicy. Następnie należy zdjąć osłonę zakrywającą zwolnicę.
2. Oznaczenie przewodów hydraulicznych: Na tym etapie demontażu warto zaznaczyć przewody hydrauliczne (np. kolorami, jak porty A, B, C1, C2, porty prędkości), co ułatwi późniejszy montaż nowej zwolnicy. Przed odłączeniem węży hydraulicznych dobrą praktyką jest oznaczenie zarówno węży, jak i portów przyłączeniowych konkretnymi kolorami, aby móc później podłączyć je ponownie w sposób poprawny.
3. Odłączenie i zaślepienie przewodów: Następnie należy odłączyć przewody i odpowiednio je zaślepić, co zapobiegnie zanieczyszczeniu całego układu hydraulicznego. Pamiętaj, aby zabezpieczyć także silnik hydrauliczny przed ewentualnymi wyciekami.
4. Poluzowanie śrub mocujących: Kolejnym krokiem jest poluzowanie śrub mocujących przekładnię, bez ich całkowitego odkręcania.
5. Zabezpieczenie zwolnicy: Zabezpiecz zwolnicę pasem, co zapobiegnie jej spadnięciu. Pamiętaj, że zwolnica jest ciężkim elementem, dlatego przy demontażu często niezbędna będzie pomoc drugiej osoby.
6. Odkręcenie śrub i wyciągnięcie zwolnicy: Po zabezpieczeniu elementów można przejść do wyciągnięcia zwolnicy. Wówczas należy odkręcić śruby mocujące i powoli wysunąć przekładnię z podwozia.

W przypadku trudności z demontażem, gdy "coś jeszcze trzyma" zwolnicę, może to oznaczać, że jest w środku rozsypana lub pierścień zębaty mocno "siedzi" i trzeba użyć ściągacza.

Samodzielna regeneracja i naprawa hydromotoru/zwolnicy

Regeneracja polega na naprawie lub wymianie zużytych lub uszkodzonych elementów w danym podzespole. Samodzielna regeneracja hydromotoru lub zwolnicy wydaje się skomplikowana, ale postępując zgodnie z instrukcją, proces może przebiec sprawnie.

Demontaż hydromotoru i zwolnicy do weryfikacji uszkodzeń

Po demontażu zwolnicy z maszyny, należy ją rozebrać na części pierwsze w celu dokładnej weryfikacji uszkodzeń.

1. Oczyszczenie zewnętrzne: Przed rozkręceniem hydromotoru, by zajrzeć do jego środka, powinno się oczyścić go z zewnątrz z różnego rodzaju brudu, w tym m.in. gruzu, rdzy, błota, piasku czy pyłu.
2. Odkręcenie pokrywy zwolnicy: Po czyszczeniu, następnym krokiem jest odkręcenie pokrywy zwolnicy. W niektórych modelach (np. CAT 438C) trzeba dorobić dwie śruby z drobnym gwintem, które należy wkręcić w miejsca korków, aby móc obrócić pokrywę i wywinąć drut ze środka.
3. Dokumentowanie demontażu: Kiedy uda się już zdjąć dekiel, należy zwrócić uwagę na kolejność wyjmowania poszczególnych elementów. Jeśli jest taka możliwość, warto co jakiś czas robić zdjęcia, które z pewnością okażą się pomocne przy ponownym składaniu podzespołu.
4. Wyjęcie elementów wewnętrznych: W przypadku zwolnicy, po zdemontowaniu zewnętrznej pokrywy, należy wyjąć trzy satelity, a pod nimi ukaże się mały wałek zębaty. Następnie, aby dostać się do hydromotoru, należy odkręcić 6 śrub imbusowych i otworzyć hydromotor.
5. Demontaż silnika z tłoczkami i talerzami: Demontaż całego silnika z tłoczkami i talerzami (uwaga na małe elementy, które mogą się rozsypać i pogubić). W środku są zazwyczaj dwa duże śruty i dwa tłoczki na sprężynkach, podkładka ślizgowa pod kątem, następnie tłoczki, koszyczek ślizgowy, cylinder na tłoczki, kolejna podkładka ślizgowa i głowica z wężami.
6. Weryfikacja uszkodzeń: Dokładne umycie wszystkich części, a następnie szczegółowa weryfikacja. W środku silnika jazdy można znaleźć małe wałeczki, które mogą pochodzić od uszkodzonego łożyska. Należy sprawdzić stan wszystkich zębatek - ukruszone zęby, wytarte zęby na wałkach zębatych (szczególnie na wałku od strony silnika hydraulicznego). Sprawdź łożyska, wałki silnika jazdy oraz zwolnicy i łączniki. Końcówki zębów w zębatkach zawsze powinny mieć spłaszczoną powierzchnię. Jeśli zęby są spiczaste, nadszedł czas na ich wymianę. To samo dotyczy wielowypustów na wałkach.

Proces odbudowy

Odbudowa przekładni jest procesem wieloetapowym mającym na celu przywrócenie sprawności przekładni sprzed jej awarii.

1. Wymiana uszczelnień: Po każdorazowym zdemontowaniu hydromotoru należy wymienić uszczelnienia. Ponowne używanie starych uszczelnień może być strzałem w kolano, ponieważ są to elementy, które mają bardzo ograniczoną żywotność.
2. Wymiana uszkodzonych części: Wymiana wszelkich wadliwych elementów na fabrycznie nowe. Ważne jest, aby zawsze wymieniać dwa elementy współpracujące ze sobą, np. dwa wałki zębate, jeśli jeden z nich jest uszkodzony. Jeśli cała zwolnica ma się dobrze poza tymi dwoma wałkami, można dorobić części zamienne w specjalistycznych firmach.
3. Płukanie układu hydraulicznego: Jeśli konieczność naprawy hydromotoru była spowodowana poważniejszą awarią maszyny, w wyniku której powstało dużo metalowych drobin i wiór, należy przepłukać układ hydrauliczny. Zapobiegnie to dalszym uszkodzeniom. Płukanie to nie to samo co wymiana oleju hydraulicznego.
4. Testowanie: Po wymienionych etapach powinien nastąpić test przekładni oraz hydromotoru.

Odbudowa przekładni ma ekonomiczny sens tylko w przypadku częściowych uszkodzeń. W przypadku całkowitego uszkodzenia przekładni znacznie taniej jest zakupić nową przekładnię jazdy z hydromotorem, niż poszczególne jej elementy. Równocześnie pamiętajmy o mikrouszkodzeniach, które mogą zostać przeoczone podczas weryfikacji, a które będą miały duży wpływ na dalszą żywotność przekładni.

Montaż zwolnicy w koparce

Po zakończeniu naprawy lub w przypadku wymiany na nową zwolnicę, należy przystąpić do montażu.

Krok 1: Oczyszczenie i przygotowanie podwozia

Przed zamontowaniem nowej zwolnicy należy upewnić się, że podwozie pojazdu zostało dokładnie oczyszczone z błota i innych zabrudzeń. Warto upuścić nieco płynu z przewodów hydraulicznych, co pozwoli pozbyć się ewentualnych zanieczyszczeń z układu hydraulicznego.

Krok 2: Przygotowanie nowej zwolnicy

Nowa zwolnica powinna zostać dokładnie sprawdzona jeszcze przed montażem. Należy upewnić się, że jest to odpowiedni model, dopasowany do konkretnej maszyny i strony montażu. Różnice bywają subtelne, ale ich zignorowanie może skutkować problemami już przy pierwszym uruchomieniu.

Ważnym etapem jest przygotowanie przyłączy. Trzeba sprawdzić porty główne (oznaczone na zielono jako porty A i B), porty spustowe (o kolorze niebieskim i oznaczeniu C1 i C2), oraz porty prędkości (oznaczone na czerwono). Porty zielone to główne linie wejściowe i wyjściowe, które zwykle są większe, by umożliwić przepływ płynu hydraulicznego. Porty niebieskie zwykle umieszczone są wzdłuż portów głównych (w niektórych przypadkach mogą być zamontowane centralnie). Porty czerwone (porty pilota prędkości) z kolei najczęściej umieszcza się z przodu, z boku lub z tyłu zwolnicy, w zależności od modelu.

W niektórych przypadkach konieczne jest dostosowanie umiejscowienia korka spustowego, tak aby odpowiadało pozycji zwolnicy po zamontowaniu w ramie maszyny. Błędne ustawienie przyłącza spustowego utrudnia późniejszą obsługę serwisową. Przed montażem warto też zweryfikować, czy zwolnica jest fabrycznie zalana olejem.

Krok 3: Montaż zwolnicy

1. Najpierw do nowej przekładni należy zamontować zawiesie. Następnie należy przykręcić zwolnicę do ramy maszyny oraz doprowadzić do przekładni przewody hydrauliczne.
2. Zwolnicę należy osadzić równo, dbając o prawidłowe przyleganie do ramy maszyny. Śruby mocujące przekładnię powinny być dokręcane stopniowo i równomiernie, zgodnie z zaleceniami producenta.
3. Podłączenie przewodów hydraulicznych: To bardzo ważny krok - nieprawidłowe podłączenie układu może skutkować uszkodzeniem hydromotoru. Główne linie wejściowe muszą trafić do odpowiednich portów głównych, a porty spustowe powinny zostać poprowadzone zgodnie z zasadami odpowietrzania. Do wypuszczania powietrza należy wykorzystać najwyżej położony port, a dolny zaślepić zatyczką. Jednocześnie należy pamiętać, aby zwrócić uwagę na umiejscowienie korka spustowego. W zależności od strony, po której zamontowana jest przekładnia główna, może być konieczne odwrócenie położenia przyłącza spustowego.
4. Uzupełnienie płynu hydraulicznego: Przed montażem należy sprawdzić poziom płynu hydraulicznego i w razie potrzeby go uzupełnić (aby dowiedzieć się, jaki olej będzie potrzebny, warto posłużyć się instrukcją maszyny).

Pierwsze uruchomienie i testy po montażu

Pierwsze uruchomienie to moment, który decyduje o sukcesie całej operacji.

1. Uruchomienie na niskiej prędkości: Po podłączeniu przewodów można przejść do próby założonej zwolnicy. Wówczas uruchomienie należy wykonać na małej prędkości, jednocześnie obserwując, czy nie dochodzi do wycieków oraz czy zwolnica pracuje cicho i płynnie.
2. Sprawdzenie poziomu oleju: Warto także sprawdzić poziom oleju w przekładni, aby upewnić się, czy nie została ona zalana.
3. Test na podniesionej gąsienicy: Dobrym rozwiązaniem jest test pracy na podniesionej gąsienicy. Pozwala to ocenić działanie napędu bez obciążenia i wychwycić ewentualne nieprawidłowości na wczesnym etapie. Po krótkiej próbie należy ponownie sprawdzić poziom oleju i ewentualnie go uzupełnić.
4. Montaż osłon i gąsienicy: Gdy wszystko będzie w porządku, można przejść do montażu osłony zwolnicy i koła napędowego. Następnie należy założyć gąsienicę gumową lub spiąć i napiąć łańcuch maszyny.
5. Ponowna próba działania napędu: Po montażu elementów warto dokonać ponownej próby działania napędu na podniesionej gąsienicy. Jeśli wszystko będzie działało bez zarzutów, można przejść do codziennego użytkowania koparki gąsienicowej.

Taki spokojny, etapowy sposób pracy znacznie zmniejsza ryzyko problemów w przyszłości.

Wymiana oleju w zwolnicy

Żywotność przekładni planetarnej w koparce jest wprost proporcjonalna do częstotliwości wymiany oleju przekładniowego. Dlatego tak ważna jest jego regularna wymiana. Przy obecnej eksploatacji maszyn oraz intensywnej jeździe zaleca się wymianę nawet co 250 MTG.

1. Ustalenie korka spustowego: Wymiana oleju wymaga ustalenia, gdzie znajduje się korek spustowy.
2. Podstawienie pojemnika: Podstaw pojemnik pod port.
3. Spuszczanie oleju: Odkręć korek spustowy lub porty spustowe, umożliwiając wypuszczanie oleju.
4. Czyszczenie: Po opróżnieniu oczyść miejsce z zabrudzeń i zakręć korek spustowy.
5. Napełnianie: Napełnij przekładnię odpowiednim olejem zgodnie z instrukcją modelu.
6. Sprawdzenie poziomu: Na końcu sprawdź poziom oleju.

Zaniedbanie tej czynności prowadzi do szybkiego zużycia elementów i może wymusić wymianę zwolnicy.

Najczęstsze błędy przy wymianie zwolnicy i hydromotoru

• Pośpiech: Próba skrócenia czasu pracy często kończy się pominięciem ważnych czynności, takich jak odpowietrzanie czy kontrola poziomu oleju. To prosta droga do kosztownej naprawy zwolnicy.
• Niewłaściwe podłączenie przewodów hydraulicznych: Zamiana portów lub błędne poprowadzenie przewodu spustowego potrafi zniszczyć silnik hydrauliczny w bardzo krótkim czasie. Warto pamiętać, że schematy istnieją po coś i nie są tylko dodatkiem do dokumentacji. Największe problemy powoduje nie sam demontaż zwolnicy, ale późniejszy montaż zwolnicy i podłączanie instalacji. Prostym nawykiem, który ratuje sytuację, jest oznaczanie przewodów przed ich odpięciem.
• Brak czyszczenia powierzchni styku: Często spotyka się także montaż zwolnicy bez odpowiedniego oczyszczenia powierzchni styku. Brud i piasek pomiędzy elementami mogą prowadzić do nieszczelności oraz przyspieszonego zużycia, co w efekcie sprawia, że nowa część szybko ulega awarii.
• Brak zawiesia podczas demontażu: Demontaż zwolnicy bez zawiesia może doprowadzić do uszkodzenia ramy maszyny lub kontuzji. Wyciągnięcie zwolnicy dokonane w sposób niekontrolowany może skutkować droższą naprawą ramy niż samej zwolnicy.

Jak dbać o zwolnicę po wymianie?

Prawidłowo przeprowadzona wymiana zwolnicy to dopiero początek. Aby nowy element służył jak najdłużej, konieczna jest regularna kontrola jego stanu.

• Regularna kontrola: Warto co jakiś czas sprawdzić, czy nie pojawiają się wycieki i czy poziom oleju pozostaje na właściwym poziomie.
• Prawidłowy styl pracy: Gwałtowne manewry, częsta jazda po twardym podłożu czy praca z maksymalnym obciążeniem przez długi czas negatywnie wpływają na zwolnice. Świadoma eksploatacja realnie wydłuża żywotność elementów układu napędowego.
• Okresowe przeglądy: Nie należy zapominać o okresowych przeglądach. Regularna wymiana oleju i szybka reakcja na niepokojące dźwięki pozwalają uniknąć kosztownych przestojów i zachować maszynę w dobrej kondycji przez lata.

FAQ - pytania i odpowiedzi z praktyki warsztatowej

Czy wymiana zwolnicy w koparce zawsze oznacza poważną awarię?

Nie zawsze, ale bardzo często jest efektem długotrwałego ignorowania pierwszych objawów. Niewielki wyciek czy delikatny hałas to sygnały ostrzegawcze. Jeśli zostaną zlekceważone, zwolnica może ulec awarii w najmniej odpowiednim momencie. Zdarzało się widzieć maszyny, które jeszcze "jeździły", ale w środku koła zębate były już w opłakanym stanie.

Czy naprawa zwolnicy zawsze ma sens, czy lepiej od razu ją wymienić?

To zależy od stopnia uszkodzeń. Jeśli doszło do wytarcia wałków atakujących lub poważnych uszkodzeń, naprawa zwolnicy bywa nieopłacalna. W takich przypadkach wymiana zwolnicy jest bezpieczniejszym rozwiązaniem, szczególnie gdy maszyna ma pracować intensywnie. Warto pamiętać, że pozorna oszczędność na regeneracji może szybko zniknąć, jeśli naprawiona zwolnica znów ulegnie awarii po kilkuset motogodzinach.

Czy można samodzielnie wykonać demontaż zwolnicy bez doświadczenia?

Teoretycznie tak, praktycznie - bywa to ryzykowne. Demontaż zwolnicy wymaga wiedzy o tym, jak działają przewody hydrauliczne, silnik hydrauliczny i przekładnia główna. Jeden błąd, na przykład przy poluzowaniu śrub mocujących przekładnię, może doprowadzić do uszkodzenia ramy maszyny lub kontuzji. Pamiętamy, gdy ktoś próbował przeprowadzić demontaż zwolnicy bez zawiesia. Efekt? Wyciągnięcia zwolnicy dokonano w sposób niekontrolowany, a naprawa ramy okazała się droższa niż sama zwolnica.

Jakie błędy najczęściej popełniane są przy podłączaniu przewodów?

Najczęstszy problem to nieprawidłowe podłączenie portów. Porty wyjściowe i porty główne muszą trafić dokładnie tam, gdzie przewidział producent. Zamiana głównych linii wejściowych lub błędne podłączenie portów spustowych może doprowadzić do uszkodzenia napędu końcowego. Tip z praktyki: przed odłączeniem przewodów hydraulicznych warto je oznaczyć.
