Cewka zapłonowa jest jednym z kluczowych elementów systemu zapłonowego w silniku spalinowym. Bez niej nie byłoby możliwe uruchomienie silnika, a maszyna nie mogłaby pracować. Dlatego tak ważne jest, aby zadbać o prawidłowe działanie cewki zapłonowej oraz jej regularną wymianę w przypadku uszkodzenia.

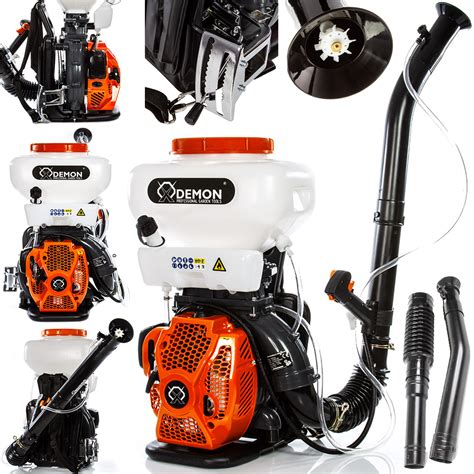

Wprowadzenie i kontekst problemów z opryskiwaczem TURBINE K-45
Wielu użytkowników opryskiwaczy spalinowych, w tym modeli TURBINE K-45, spotyka się z problemami z uruchomieniem lub nagłym zgaśnięciem urządzenia. Na przykład, opryskiwacz może odpalić, pracować przez pewien czas, a następnie nagle zgasnąć. Nawet w przypadku gdy iskra jest obecna, a opryskiwacz wydaje się być w bardzo dobrym stanie technicznym, bez przedmuchów, i po przeczyszczeniu kranika, zbiornika paliwa i gaźnika, problem może nadal występować.
Typowe problemy z uruchomieniem i podstawowa diagnostyka
W sytuacji, gdy opryskiwacz nie odpala, warto sprawdzić kilka podstawowych aspektów. Jedną z sugestii jest zatkanie doprowadzenia powietrza do gaźnika i ponowna próba uruchomienia. Należy również upewnić się, czy paliwo dopływa do gaźnika. Jeśli te proste kroki diagnostyczne nie przynoszą rezultatu, problem może leżeć głębiej, na przykład w układzie zapłonowym.
Czym jest cewka zapłonowa?
Cewka zapłonowa to urządzenie elektromagnetyczne stosowane w silnikach spalinowych, które służy do wytwarzania wysokiego napięcia potrzebnego do zapłonu mieszanki paliwowej w komorze spalania.
Rola cewki zapłonowej w silniku spalinowym
W silniku spalinowym cewka zapłonowa jest zwykle umieszczana w pobliżu świec zapłonowych. Wysokie napięcie generowane przez cewkę przesyłane jest do świec zapłonowych, aby spalić mieszankę paliwową w komorze spalania. Dzięki temu procesowi silnik spalinowy zaczyna pracować i przekształca energię chemiczną paliwa w energię mechaniczną.
Budowa cewki zapłonowej
Cewka zapłonowa to urządzenie wykorzystujące zasady elektromagnetyzmu w pracy silnika. Jest ona zbudowana z dwóch zwojów drutu, popularnie zwanych uzwojeniem pierwotnym i uzwojeniem wtórnym. Cewka zapłonowa składa się z jednej lub kilku warstw izolacji, na których nawinięte są przewody miedziane. Wewnątrz cewki znajduje się rdzeń z miękkiego żelaza lub ferrytu, który stanowi magnes.
- Uzwojenie pierwotne: Jest grubsze, ma mniejszą ilość zwojów i pobiera prąd do cewki. Kiedy prąd z akumulatora, który ma zwykle napięcie około 12 V, trafia do uzwojenia pierwotnego, wewnątrz cewki tworzy się pole magnetyczne.
- Uzwojenie wtórne: Ma od 100 do nawet 200 razy więcej zwojów, a co za tym idzie, są one zrobione ze znacznie cieńszego drutu. Jeden z końców uzwojenia wtórnego jest podpięty do masy, a drugi do styku wysokiego napięcia, które cewka ma wytworzyć.
Zwoje w obydwu uzwojeniach są oplecione wokół rdzenia, zbudowanego z metalowych płytek oddzielonych od siebie izolacją.
Zasada działania cewki zapłonowej
Cewka zapłonowa działa na zasadzie indukcji elektromagnetycznej. Prąd elektryczny, który płynie przez cewkę zapłonową, powoduje zmiany w polu magnetycznym, co indukuje w przewodach wysokie napięcie.
Proces indukcji elektromagnetycznej
Proces ten przebiega w następujący sposób: po podaniu napięcia zasilającego do cewki zapłonowej, prąd płynący przez jej cewkę tworzy pole magnetyczne wokół rdzenia. Układ zapłonowy zamyka obwód, w wyniku czego dochodzi do wygenerowania napięcia indukcyjnego, które załamuje pole magnetyczne. Dzięki temu tworzy się prąd o napięciu od 250 do 400 V. Następnie trafia on do uzwojenia wtórnego, gdzie jego napięcie rośnie o tyle razy, ile jest zwojów w uzwojeniu wtórnym. Oznacza to, że przy 100 zwojach, napięcie 250 V zamieni się w napięcie 25 000 V. Napięcie to osiąga wartości kilku tysięcy woltów i jest wystarczające do wytworzenia iskry elektrycznej w świecy zapłonowej, co z kolei powoduje zapłon mieszanki paliwowo-powietrznej w komorze spalania silnika. Kiedy obwód zostanie przerwany, jedynym ujściem napięcia z cewki jest styk wysokiego napięcia, z którego później trafia ono do świecy i generuje iskrę.
[PL] Zasady działania cewki zapłonowej
Ważne jest, aby cewka zapłonowa działała zgodnie z określonymi parametrami, w przeciwnym razie mogą wystąpić problemy z zapłonem silnika lub z jego pracą.
Współczesne układy zapłonowe

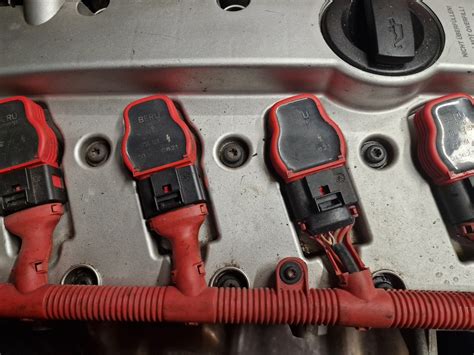

We współczesnych silnikach montuje się więcej niż jedną cewkę, gdyż pojedynczy element nie byłby w stanie sprostać wymaganiom konstrukcji dzisiejszych silników. Obecnie powszechnie stosuje się już bezrozdzielaczowe układy zapłonowe, które są sterowane elektronicznie.
Objawy uszkodzonej cewki zapłonowej
Cewka zapłonowa, jeśli jest uszkodzona, daje specyficzne objawy, które mogą wskazywać na jej nieprawidłowe działanie.
Przyczyny uszkodzeń i wpływ na pracę silnika
Objawy uszkodzonej cewki pojawiają się z różnych przyczyn:
- Zużyte przewody zapłonowe: Stare i zużyte przewody mogą sprawić, że cewka nie dostarczy prądu do świecy, a w efekcie nie będzie iskry.
- Zanieczyszczone lub skorodowane styki: Bardzo często winne są styki, gdyż są narażone na zbieranie się brudu oraz korozję. Jeśli są na nich ślady zanieczyszczeń, albo pojawiły się choćby drobne ogniska rdzy, może to być przyczyna kłopotów.
- Niewystarczająca moc akumulatora: Zdarza się, że wina tkwi w akumulatorze, który nie ma wystarczającej mocy, żeby cewka mogła sprawnie pracować.
- Nieprawidłowo działający układ ładowania: Na złą pracę cewki zapłonowej wpływa również źle działający układ ładowania.
- Nieoptymalne umieszczenie cewki: Co znamienne, często za problemy z cewką odpowiedzialne jest jej nieoptymalne umieszczenie w komorze silnika. Jeżeli znajduje się ona zbyt blisko cylindra, jest narażona na działanie bardzo wysokich temperatur, co może prowadzić do jej przegrzewania i uszkodzenia.
Diagnostyka cewki zapłonowej
Aby sprawdzić, czy cewka zapłonowa jest sprawna, można przeprowadzić kilka testów diagnostycznych.
Pomiar oporności uzwojeń
Podstawowym badaniem, za pomocą którego określa się stan cewki zapłonowej, jest zmierzenie oporności uzwojenia pierwotnego i uzwojenia wtórnego. Rezystancja to wielkość, która opisuje relację pomiędzy napięciem a natężeniem prądu. Do dokonania pomiaru służy omomierz.
- Uzwojenie pierwotne: Prawidłowa wartość rezystancji wynosi od poniżej jednego oma do kilku omów. Różne samochody (czy w tym przypadku urządzenia spalinowe) mają różne optimum tej wartości.
- Uzwojenie wtórne: Prawidłowa wartość zawiera się w przedziale od około 800 omów do kilkunastu kiloomów.
Niektóre modele cewek mają zamontowane na końcu uzwojenia diody wysokonapięciowe. Służą one temu, że przy pomiarze omomierzem można wykazać przerwę w obwodzie, jeśli takowa istnieje. Niestety nie pokażą one zwarć międzyzwojowych, które mają zbyt małe odchylenie od normy i często zawierają się w granicach błędu różnic w oporności.
Wpływ niewłaściwego doboru cewki
Czasem zdarza się, że cewka została niewłaściwie dobrana do pojazdu lub urządzenia. Zbyt duża oporność cewki sprawia, że iskra jest zbyt słaba, a to przekłada się na większe spalanie i słabszą pracę silnika. Możliwa jest też sytuacja odwrotna, kiedy oporność cewki jest zbyt mała, co również może prowadzić do nieprawidłowego działania układu zapłonowego.
Specyfika cewki zapłonowej w opryskiwaczu TURBINE K-45 i wyzwania z wymianą
W przypadku opryskiwaczy takich jak TURBINE K-45, problemy z cewką zapłonową mogą być bardziej złożone, często dotyczą zarówno samej cewki, jak i cewkomodułu. Zapłon bez impulsatora jest bardzo wrażliwy na liczbę zwojów cewki zasilającej oraz na konstrukcję i pojemność kondensatora CDI w module zapłonowym. W rezultacie uzyskuje się inną charakterystykę kąta wyprzedzenia zapłonu, gdzie tylko jedna konfiguracja działa prawidłowo, a każda inna źle.
Problemy z dostępnością i poszukiwanie alternatyw
Wielu użytkowników opryskiwaczy TURBINE K-45 doświadcza, że cewka zaczyna powoli padać, objawiając się problemami z zapłonem na ciepłym silniku. Niestety, często poszukiwanie oryginalnych części zamiennych, w tym cewek zapłonowych, jest utrudnione. Bywa, że są one niedostępne na rynku, co zmusza do szukania alternatywnych rozwiązań lub modyfikacji.
Modyfikacje układu zapłonowego dla TURBINE K-45
Ze względu na problemy z dostępnością oryginalnych cewek do TURBINE K-45, niektórzy użytkownicy próbowali przerabiać układy zapłonowe. Istotnym aspektem jest rozstaw śrub montażowych cewki. W przypadku TURBINE K-45 wynosi on około 46 mm, podczas gdy w innych popularnych modelach może to być 55 mm. Mimo tych różnic, z pewnych źródeł wiadomo, że ludzie przerabiali te zapłony na elektroniczne i sprzęt nadal działał prawidłowo, co sugeruje możliwość adaptacji innych rozwiązań. Poszukiwanie szczegółowych informacji na temat udanych modyfikacji układów zapłonowych dla K-45 może być kluczowe dla rozwiązania problemu braku dostępności części.
