Cewka zapłonowa to jeden z kluczowych elementów układu zapłonowego w silnikach benzynowych. Choć jest niewielka i często pomijana podczas rutynowych przeglądów, jej awaria może prowadzić do poważnych problemów z pracą silnika, zwiększonego spalania paliwa, a nawet unieruchomienia pojazdu. W niniejszym artykule wyjaśniamy, jak działa cewka zapłonowa, jakie są objawy jej uszkodzenia, ze szczególnym uwzględnieniem zagęszczarek Wacker BS, oraz kiedy należy ją wymienić.
Rola i zasada działania cewki zapłonowej
Czym jest cewka zapłonowa?
Cewka zapłonowa to element elektryczny, którego zadaniem jest przekształcenie niskiego napięcia z akumulatora (zwykle 12 V) lub generatora w bardzo wysokie napięcie - nawet kilkadziesiąt tysięcy woltów. Tak wysokie napięcie jest niezbędne do wytworzenia iskry na świecy zapłonowej, która inicjuje proces spalania mieszanki paliwowo-powietrznej w cylindrze.
Podstawy elektromagnetyzmu i indukcji
Aby możliwe było generowanie wysokiego napięcia, cewki zapłonowe wykorzystują zależności pomiędzy elektrycznością a magnetyzmem. Jeśli prąd elektryczny płynie przez przewodnik elektryczny, taki jak cewka zwinięta z drutu, to wokół niej powstaje pole magnetyczne. W polu magnetycznym - a dokładniej w strumieniu magnetycznym - jest gromadzona energia, którą można powtórnie przekształcić w energię elektryczną.
Gdy włączany jest przepływ prądu elektrycznego, jego natężenie stopniowo, szybko rośnie, aż do osiągnięcia stałej maksymalnej wartości. Jednocześnie stopniowo rośnie natężenie pola (strumienia) magnetycznego. Gdy natężenie prądu osiąga stałą maksymalną wartość, również natężenie pola magnetycznego osiąga stałą maksymalną wartość. W chwili wyłączenia prądu elektrycznego, pole magnetyczne zaczyna zanikać, a w uzwojeniu cewki generuje się prąd. Na natężenie pola magnetycznego wpływają dwa główne czynniki:
- Zwiększenie natężenia prądu zasilającego cewkę zwiększa natężenie pola magnetycznego.
- Zwiększenie liczby zwojów cewki zwiększa natężenie pola magnetycznego.
Jeżeli zwoje cewki są objęte przez pole magnetyczne o zmiennym natężeniu lub pole magnetyczne będące w ruchu względem cewki, to w zwojach cewki powstaje prąd elektryczny. To zjawisko jest znane jako indukcja elektromagnetyczna. Im szybszy jest ruch pola magnetycznego lub większa zmiana jego natężenia, tym większe jest indukowane napięcie. Ponadto, im większa jest ilość uzwojeń cewki, tym większe jest indukowane napięcie.

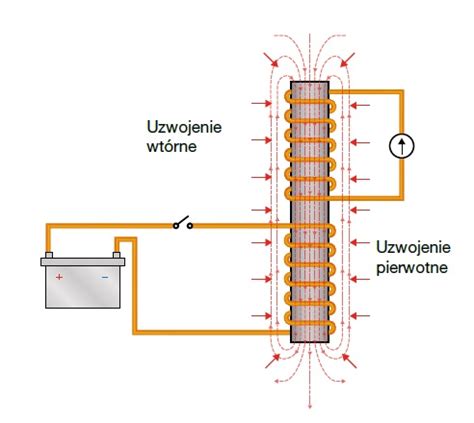

Jeśli dwie cewki sąsiadują ze sobą lub są nawinięte współosiowo, a prąd elektryczny jest wykorzystywany do uzyskania pola magnetycznego wokół jednej z nich (uzwojenie pierwotne), to powstałe pole magnetyczne obejmuje również drugą z cewek (uzwojenie wtórne). Gdy prąd elektryczny zostanie wyłączony, pole magnetyczne gwałtownie zanika, co powoduje indukcję napięcia w obu uzwojeniach. Indukcję napięcia w uzwojeniu wtórnym nazywamy indukcją wzajemną.
Budowa i działanie cewki zapłonowej
W cewce zapłonowej uzwojenie wtórne ma więcej zwojów niż uzwojenie pierwotne (zazwyczaj 150-300 zwojów pierwotnego do 15 000-30 000 zwojów wtórnego), analogicznie jak w transformatorze zwiększającym napięcie. Gdy pole magnetyczne gwałtownie zanika, w uzwojeniu wtórnym indukuje się napięcie znacznie wyższe w porównaniu do napięcia indukowanego w uzwojeniu pierwotnym. Ten proces zmiany niskiego napięcia na bardzo wysokie napięcie określamy jako „transformację napięcia”.

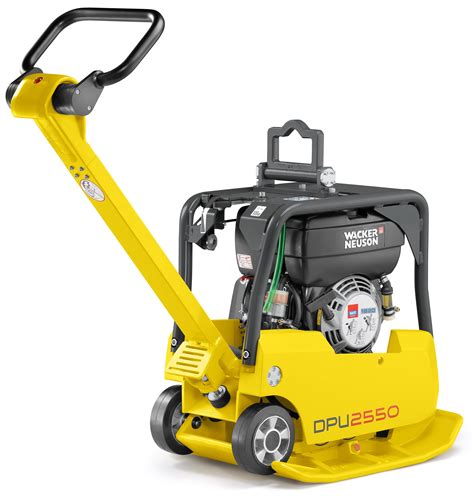

W prostych układach zapłonowych, takich jak te stosowane w zagęszczarkach Wacker BS, cewka zapłonowa współpracuje z magnesem (często neodymowym) zamocowanym na obrotowym kole magnesowym (magneto). Obracający się magnes, zbliżając się i oddalając od cewki, indukuje w niej napięcie, które generuje iskrę na świecy zapłonowej. Kluczowa jest bardzo mała odległość między magnesem a rdzeniem cewki (około 0,3-0,5 mm), co umożliwia powstanie wystarczająco wysokiego napięcia. W takich układach zazwyczaj stosuje się jedną cewkę z odczepem do gaszenia (tzw. niebieski kabel), który służy do wyłączania zapłonu przez zwarcie do masy.
Ewolucja układów zapłonowych
Wynalezienie układu zapłonowego wykorzystującego cewkę zapłonową przypisuje się amerykańskiemu wynalazcy Charlesowi Ketteringowi około roku 1910/1911. Jego system, wykorzystujący akumulator, pojedynczą cewkę i rozdzielacz, stał się standardem w masowo produkowanych samochodach. W latach 70. i 80. XX wieku mechaniczne układy zapłonowe zaczęto zastępować układami wyzwalanymi i kontrolowanymi elektronicznie.
W nowoczesnych samochodach najczęściej spotyka się cewki zapłonowe zespolone (jedna na cylinder), cewki typu pencil (nakładane bezpośrednio na świecę) lub listwy zapłonowe. W systemach Coil-on-Plug cewkę montuje się bezpośrednio na każdej świecy. W przypadku systemów Wasted Spark bez dystrybutora cewka mocowana jest do pary świec zapłonowych, co oznacza, że dla silnika 4-cylindrowego mamy dwie cewki, każda dająca iskrę pierwotną na cylinder potrzebujący zapłonu i iskrę wtórną na cylinder w suwie wydechu.
Objawy uszkodzenia cewki zapłonowej
Ogólne symptomy awarii cewki
Uszkodzona cewka zapłonowa daje dość charakterystyczne objawy, które warto znać, aby szybko zareagować i uniknąć dalszych usterek. Najczęstsze symptomy to:
- Nierówna praca silnika na biegu jałowym: Jeden lub kilka cylindrów nie zapewnia pojazdowi wystarczającej mocy.
- Szarpanie podczas przyspieszania: Nierównomierny zapłon staje się bardziej odczuwalny pod obciążeniem.
- Wypadanie zapłonów: Brak iskry w jednym z cylindrów.
- Spadek mocy silnika: Niewydajne spalanie mieszanki paliwowej.
- Zwiększone zużycie paliwa: Proces spalania nie jest wydajny.
- Zapalona kontrolka „Check Engine”: System diagnostyczny silnika wykrywa nieprawidłowości.
- Trudności z uruchomieniem silnika lub jego gaśnięcie: Wadliwa cewka zapłonowa będzie wysyłała nieregularny prąd do świec, co może prowadzić do gaśnięcia silnika lub całkowitego braku możliwości jego uruchomienia.
- Odgłosy strzelania w samochodzie: Często wczesny objaw awarii cewki zapłonowej, który pojawi się, kiedy paliwo niezużyte w komorze spalania przechodzi przez układ wydechowy.
Ignorowanie tych objawów może doprowadzić do uszkodzenia świec zapłonowych, katalizatora lub sondy lambda.
Specyficzne objawy w zagęszczarkach Wacker BS
W przypadku zagęszczarek Wacker BS 105 Y, użytkownicy często zgłaszają następujące objawy, które mogą wskazywać na problem z cewką zapłonową (lub innymi elementami):
- Silnik łatwo zapala i stabilnie pracuje na biegu jałowym.
- Po dodaniu gazu silnik chwilowo przyspiesza, a następnie zaczyna się dusić.
- Obroty silnika spadają, a w skrajnych przypadkach maszyna gaśnie.
- Silnik nie jest w stanie osiągnąć wysokich obrotów.
Choć najczęstszą przyczyną takich problemów jest przytkany gaźnik, uszkodzona cewka zapłonowa również może generować zbyt słabą iskrę, która nie jest w stanie prawidłowo zapalić mieszanki paliwowo-powietrznej przy wyższych obrotach.
Przyczyny awarii cewek zapłonowych
Chociaż konstrukcja cewki zapłonowej sprawia, że jest ona trwałym elementem, to coraz większe jej obciążenia lub nieprawidłowe warunki eksploatacji mogą doprowadzić do awarii. Główne przyczyny uszkodzeń to:
Zużycie świec i przewodów
- Uszkodzone świece lub przewody świec: Wadliwa świeca lub przewody o zbyt dużym oporze powodują wzrost napięcia wyjściowego cewki. Jeśli przekroczy ono 35 000 woltów, może zniszczyć wewnętrzną izolację cewki, powodując zwarcie. Przekłada się to na zmniejszoną wydajność oraz przerwy w zapłonie pod obciążeniem i/lub słaby rozruch.
- Wytarta lub zbyt duża szczelina świecy zapłonowej: Ponieważ świece zapłonowe zużywają się, to samo dzieje się ze szczeliną pomiędzy ich dwiema elektrodami. Oznacza to, że cewka musi generować wyższe napięcie, aby pokonać tę szczelinę. Dodatkowe obciążenie cewki może spowodować przeciążenie napięciowe i przegrzanie.
Uszkodzenia mechaniczne i środowiskowe
- Uszkodzenie na skutek wibracji: Stałe zużycie w wyniku wibracji silnika może uszkodzić zwoje cewki zapłonowej i jej izolację, powodując zwarcia lub przerwy w uzwojeniu wtórnym. Wibracje te są również ewentualną przyczyną poluzowania połączenia elektrycznego świecy, co zmusza cewkę do zbyt długiej pracy.
- Przegrzanie: Ze względu na lokalizację, cewki zapłonowe są często wystawione na wysokie temperatury silnika. Może to zmniejszyć zdolność cewki do przewodzenia elektryczności i wpływać na jej działanie oraz żywotność.
- Zbyt duża wilgotność: Najbardziej prawdopodobną przyczyną jest wyciek oleju z wadliwej uszczelki komory zaworów. Olej gromadzi się, uszkadzając zarówno cewkę, jak i świecę. Do systemu może przedostawać się też woda pochodząca z kondensacji. W obu przypadkach ważne jest znalezienie pierwotnej przyczyny, aby uniknąć kolejnych awarii.
Problemy z obwodem elektrycznym
- Zmienny opór: Krótki lub niski opór w zwojach cewki zwiększa przepływ elektryczności, powodując uszkodzenia całego systemu zapłonu. Zmiany oporu to również przyczyna słabej iskry, co powoduje brak rozruchu i uszkodzenia cewki oraz okolicznych części.
- Uszkodzony kondensator: W niektórych układach, zwłaszcza starszych, kondensator jest integralną częścią układu zapłonowego i jego uszkodzenie może wpływać na prawidłowe działanie cewki.
Diagnostyka cewki zapłonowej
Sprawdzenie cewki zapłonowej jest niezwykle ważnym elementem, który wpływa na prawidłowe funkcjonowanie silnika. Aby skutecznie zdiagnozować i usunąć usterkę, warto zastosować się do poniższych kroków:
Metody sprawdzania cewki

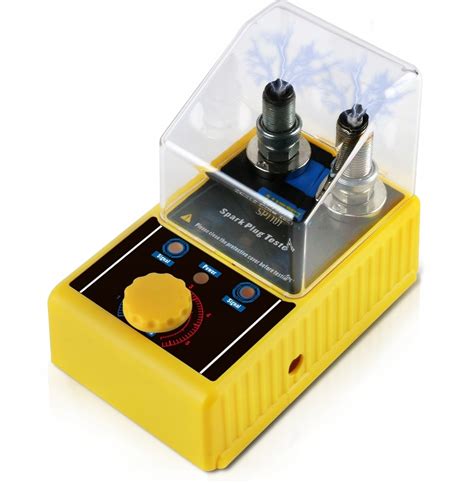

- Test iskry: Podłącz jeden koniec testera iskry do przewodu zapłonowego, a drugi do głowicy cylindrów. Następnie uruchom silnik (np. obracając koło zamachowe) i obserwuj, czy na testerze pojawia się iskra. Jeśli widzisz błysk, oznacza to, że cewka działa poprawnie.
- Pomiar rezystancji (oporu): Odłącz cewkę od układu zapłonowego. Użyj multimetru do pomiaru oporu między jej pinami. Należy sprawdzić rezystancję zarówno uzwojenia pierwotnego, jak i wtórnego, a uzyskane wartości porównać z danymi producenta silnika. Nieprawidłowe wartości świadczą o uszkodzeniu cewki.
- Diagnostyka komputerowa: W nowszych pojazdach diagnostyka komputerowa może wskazać konkretne błędy związane z cewką zapłonową. W zagęszczarkach Wacker BS taka diagnostyka jest zazwyczaj niedostępna.
- Wizualna inspekcja: Obejrzyj cewkę pod kątem widocznych pęknięć, śladów przegrzania, stopienia izolacji lub przebić.
Diagnostyka problemów z zagęszczarką Wacker BS
W przypadku problemów z zagęszczarką Wacker BS, gdzie silnik dusi się po dodaniu gazu, warto przeprowadzić następujące kroki diagnostyczne:
- Sprawdzenie gaźnika: Najpierw należy dokładnie sprawdzić stan gaźnika. Może to wymagać jego demontażu i dokładnego wyczyszczenia wszystkich kanałów i dysz. Warto również sprawdzić stan filtra paliwa.
- Weryfikacja układu zapłonowego: Jeśli czyszczenie gaźnika nie przyniesie rezultatów, należy przejść do weryfikacji układu zapłonowego, stosując opisane powyżej testy iskry i pomiaru rezystancji cewki. Kontrola kondensatora, jeśli jest dostępny w danym modelu, również może być pomocna.
- Test pod obciążeniem (lub symulacja): Pomocne może być podniesienie zagęszczarki do góry i dodanie gazu. Jeśli silnik wchodzi na obroty, problem może leżeć w układzie napędowym lub w sposobie przenoszenia obciążenia na podłoże. Jeśli problem nadal występuje, potwierdza to usterkę silnika lub układu zapłonowego/paliwowego.
Pamiętaj, że dokładna diagnoza może wymagać doświadczenia i specjalistycznych narzędzi.
Wymiana cewki zapłonowej
Kiedy wymienić cewkę?
Cewka zapłonowa nie ma ściśle określonego interwału wymiany. Jej trwałość zależy od jakości wykonania, warunków eksploatacji oraz stanu pozostałych elementów układu zapłonowego. W praktyce wymiana jest konieczna, gdy:
- diagnostyka komputerowa (jeśli dostępna) wskazuje błąd cewki,
- objawy pracy silnika jednoznacznie sugerują jej uszkodzenie,
- doszło do mechanicznego uszkodzenia obudowy,
- występują przebicia lub ślady przegrzania,
- testy diagnostyczne (iskra, rezystancja) wskazują na nieprawidłowe działanie.
W wielu przypadkach zaleca się wymianę cewki razem ze świecami zapłonowymi, aby zapewnić prawidłową i stabilną pracę silnika.
Dobór i zakup nowej cewki
Dobór właściwej cewki zapłonowej powinien być oparty na:
- marce, modelu i roczniku pojazdu (w tym przypadku zagęszczarki Wacker BS i jej konkretnym modelu),
- pojemności oraz kodzie silnika,
- numerze OE lub numerze katalogowym producenta.
Najbezpieczniejszym rozwiązaniem jest korzystanie ze sprawdzonych źródeł i katalogów części. Warto postawić na wysokiej jakości cewkę zapłonową, ponieważ gwarantuje to:
- stabilną iskrę i prawidłowe spalanie,
- mniejsze zużycie paliwa,
- lepszą kulturę pracy silnika,
- mniejsze ryzyko awarii innych podzespołów,
- dłuższą żywotność układu zapłonowego.
Tanie zamienniki niskiej jakości mogą powodować nieregularną pracę silnika i szybkie ponowne usterki, dlatego warto inwestować w sprawdzone marki.
Procedura wymiany i bezpieczeństwo
W sytuacji, gdy cewka zapłonowa ulegnie uszkodzeniu, pierwszym krokiem powinno być jej zastąpienie nowym modelem, który pasuje do konkretnego silnika. Przed dokonaniem zakupu dobrze jest zweryfikować oznaczenia na uszkodzonej części, co pomoże upewnić się, że nowa cewka będzie odpowiednia.
Zanim jednak przystąpisz do wymiany, warto przeprowadzić szczegółową diagnostykę układu zapłonowego, aby upewnić się, że wszystkie pozostałe elementy funkcjonują prawidłowo. Jeśli będą w dobrym stanie, można bez obaw przystąpić do wymiany.
Podczas diagnozowania i wymiany cewki zapłonowej w kosiarce lub zagęszczarce warto pamiętać o kilku kluczowych zasadach, które zapewnią bezpieczeństwo i ochronę sprzętu:
- Na początek, przed przystąpieniem do jakiejkolwiek pracy, konieczne jest odłączenie świecy zapłonowej.
- Istotne jest, aby pracować w suchym i stabilnym otoczeniu. Wilgoć oraz niestabilne podłoże mogą prowadzić do niebezpiecznych sytuacji.
- Używaj odpowiednich narzędzi, takich jak klucz do świec zapłonowych, multimetr i tester iskry. Nie zapominaj o rękawicach ochronnych, które zabezpieczą Twoje dłonie przed ewentualnymi zranieniami.
Po zakończeniu wymiany warto przeprowadzić testy, na przykład sprawdzając iskrę. Dzięki temu będziesz miał pewność, że nowa cewka działa jak należy.
