Przeniesienie Napędu w Kosiarkach Traktorkach

Kosiarka traktorek to urządzenie, które znacznie ułatwia pielęgnację dużych terenów zielonych. Kluczowym elementem jego funkcjonalności jest system przeniesienia napędu, odpowiadający za ruch maszyny oraz pracę kosiska. Artykuł ten kompleksowo omawia mechanizmy napędowe, od standardowych rozwiązań w kosiarkach spalinowych, przez zaawansowane projekty samodzielnej budowy traktorków ogrodowych, aż po przeniesienie napędu w kosiarkach czołowych.

Budowa i Działanie Napędu w Standardowej Kosiarce Spalinowej

Dla wielu posiadaczy ogrodów kosiarka z napędem to prawdziwe błogosławieństwo. To właśnie ten mechanizm sprawia, że koszenie trawnika, zwłaszcza tego o większej powierzchni czy z nierównościami, przestaje być uciążliwym obowiązkiem, a staje się znacznie przyjemniejszą czynnością. Zrozumienie jego działania to pierwszy krok do efektywnego użytkowania i konserwacji. Napęd w kosiarce spalinowej to system, który przenosi moc generowaną przez silnik bezpośrednio na koła, najczęściej tylne. Dzięki temu kosiarka porusza się samodzielnie, a użytkownik musi jedynie nią kierować.

Kluczowe Komponenty Systemu Napędowego

Aby w pełni zrozumieć, jak działa napęd w kosiarce, warto przyjrzeć się bliżej poszczególnym elementom, które tworzą ten złożony, ale niezwykle efektywny system. Każdy z nich pełni kluczową rolę i od jego kondycji zależy sprawność całej kosiarki.

• Ostrza i Obudowa: W każdym modelu znajdziemy ostrza. Wybierając kosiarkę, należy zwrócić uwagę na szerokość cięcia, typ ostrza, jego wysprzęglanie oraz regulację wysokości cięcia. W każdym modelu mamy też do czynienia z obudową, której dolna część osłania ostrze (wraz z kilkoma podzespołami, takimi jak pasek klinowy, śruby mocujące, czy dyferencjał), zaś górna skrywa silnik - serce urządzenia.
• Przekładnia Napędowa (Dyferencjał): Kluczowym podzespołem, który decyduje o tym, że nasza kosiarka będzie miała napęd, jest mechanizm różnicowy, nazwany dyferencjałem. Jest to przekładnia mechaniczna zębata, która poprzez pas klinowy (rzadziej łańcuch) zmienia ruch obrotowy pionowego wału silnika na ruch obrotowy poziomej osi kół. Składa się z wielu elementów, które połączone są za pomocą sprzęgła, nad którym my mamy kontrolę. Przekładnia napędowa to bez wątpienia mózg całego systemu. Jej głównym zadaniem jest redukcja prędkości obrotowej pochodzącej z silnika i zwiększenie momentu obrotowego, a następnie przeniesienie go na oś kół.
• Pasek Napędowy: Pasek napędowy, często klinowy lub zębaty, jest niczym most, który łączy silnik z przekładnią napędową. Kiedy wał silnika się obraca, pasek przenosi ten ruch obrotowy na przekładnię. Pasek klinowy jest bardziej elastyczny, ale może się ślizgać. Pasek zębaty zapewnia precyzyjniejsze przeniesienie mocy bez poślizgu.
• Linka i Dźwignia Napędu: Linka napędu to mechaniczne połączenie między dźwignią, którą naciskamy na uchwycie kosiarki, a mechanizmem sprzęgła w przekładni. Umożliwia załączanie i rozłączanie napędu.
• Koła Napędowe: Koła napędowe, które najczęściej znajdują się z tyłu kosiarki, mają bezpośredni kontakt z podłożem i wprawiają kosiarkę w ruch. W ich wnętrzu, a dokładniej w piaście, znajdują się specjalne zębatki, które zazębiają się z mechanizmem przekładni.

Sekret Działania Napędu Krok po Kroku

Zrozumienie, jak moc z silnika trafia na koła, może wydawać się skomplikowane, ale w rzeczywistości jest to logiczny ciąg zdarzeń.

1. Silnik jako serce całego układu: Wszystko zaczyna się od silnika spalinowego. To on jest źródłem energii, która napędza zarówno ostrza tnące, jak i system napędowy. Generowana energia mechaniczna jest przekazywana na wał korbowy.
2. Pasek napędowy: cichy bohater przenoszący moc: Bezpośrednio do wału silnika przymocowane jest koło pasowe, na którym spoczywa pasek napędowy. Pasek przenosi ruch obrotowy na przekładnię.
3. Przekładnia, czyli jak zamienić prędkość w siłę napędową: Pasek napędowy dostarcza ruch obrotowy do przekładni napędowej, czyli mechanizmu różnicowego. Silnik generuje bardzo wysoką prędkość obrotową, która jest redukowana przez przekładnię do poziomu odpowiedniego dla ruchu kosiarki, jednocześnie zwiększając moment obrotowy.
4. Magia w kołach: jak napęd trafia na podłoże: Aby napęd został aktywowany, zazwyczaj należy nacisnąć specjalną dźwignię przy uchwycie kosiarki, która za pomocą linki napędu załącza sprzęgło w przekładni. Sprzęgło łączy przekładnię z osią kół napędowych, wprawiając kosiarkę w ruch.

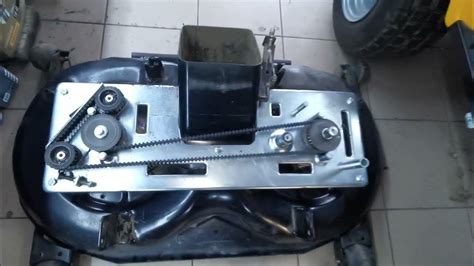

Projektowanie i Budowa Kosiarki Traktorka z Podzespołów Fiata 126p

Budowa kosiarki traktorka z wykorzystaniem silnika i podzespołów z Fiata 126p ("malucha") to popularny projekt wśród majsterkowiczów. Wątek ten porusza dyskusję na temat koncepcji, wyzwań i praktycznych rozwiązań związanych z takim przedsięwzięciem.

Koncepcja i Wyzwania Konstrukcyjne

Autor projektu planuje połączenie silnika ze skrzynią biegów za pomocą paska klinowego, zastępując oryginalne połączenie wałkiem sprzęgłowym. Rozważane jest zwolnienie prędkości obrotowej skrzyni biegów. Pojawia się pytanie o optymalne przełożenie, np. 3:1, czy może więcej. Do tego myślę dać jeszcze jedno przełożenie, np. 2:1, żeby miał troszkę szybsze biegi, np. w zimie do odśnieżania. Oczywiście w skrzyni półoski będą musiały zostać skrócone w celu zmniejszenia rozstawu kół.

Napęd Kosiska i Obroty Noży

Kosisko będzie na dwa noże (robione na wzór oryginalnych kosisk z traktorków), napędzane paskiem klinowym. Autor myśli, żeby przy obrotach silnika około 1000 obr./min noże miały jakieś 3000 obr./min. Kosisko napędzane będzie z silnika przez wał, który będzie napędzany przez pasek klinowy. Tutaj będzie musiał trochę przyspieszyć wał w celu zwiększenia obrotów noży. Rozłączanie napędu noży odbywa się płynnie, a przełożenie jest około 1:1. Wykorzystano elementy mechanizmu różnicowego Fiata 126p do wykonania przekładni kątowej.

Alternatywne Rozwiązania i Sugestie

W dyskusji pojawiły się sugestie dotyczące zastosowania przekładni łańcuchowej opartej o motocyklowe koła zębate. Inną propozycją było zastosowanie reduktora. Padł również pomysł, aby pokusić się o napęd hydrostatyczny, który, choć byłby lepszym rozwiązaniem, jest zazwyczaj droższy w realizacji, zwłaszcza gdy części z malucha są praktycznie za darmo. W wątku poruszono także temat wykorzystania prądnic z malucha jako silników elektrycznych do napędu noży, co jest rozwiązaniem prostym i bezawaryjnym.

Praktyczne Aspekty i Realizacje

Mechanizm zmiany biegów został uproszczony i wykonany bezpośrednio na skrzyni, co jest rozwiązaniem prostszym i bardzo niezawodnym. Użytkownik zastosował zwolnice łańcuchowe przy każdym z kół, o przełożeniu 4:1 przy kołach napędowych, co pozwala na zmniejszenie prędkości jazdy traktorka. Kwestia chłodzenia silnika w lecie również jest istotnym aspektem do rozważenia.

Przeniesienie Napędu do Kosiarek Czołowych (Przedni WOM/Napęd Hydrauliczny)

W przypadku traktorów ogrodowych i rolniczych pojawia się często potrzeba montażu kosiarki pielęgnacyjnej na przód. Wyzwaniem jest przeniesienie napędu na przedni osprzęt.

Opcje Napędu

Można zastosować traktorek z przednim WOM (wałkiem odbioru mocy), co jest najprostszym rozwiązaniem, jednak nie każdy model go posiada. Alternatywną, często rozważaną opcją, jest wykorzystanie napędu hydraulicznego. Chciałbym używać kosiarki pielęgnacyjnej zamontowanej na przód traktorka. Myślałem o wykorzystaniu zestawu pompy hydraulicznej napędzanej z WOM i silniku hydraulicznym na przedzie, który miałby to uciągnąć.

Dobór Komponentów w Napędzie Hydraulicznym

Oryginalna kosiarka dostaje obroty z silnika max 3060 obr./min, do tego pewnie jakieś przełożenie. Jako że na hydraulice nie znam się kompletnie, pytanie brzmi, czy ma to szansę działać? Czy da radę tak dobrać parametry pompy i silnika, żeby miało to szansę działać przy mocy traktorka 22 KM? Jak do tego wystarczy 6,5 KM, to dasz radę z WOM. Schody zaczynają się z doborem silnika hydraulicznego. Trzeba tak dobrać pojemność (mniejszą), aby uzyskać te około 3 tys. obrotów - nie każdy silnik hydrauliczny kręci się tak szybko. Możesz pójść do sklepu z hydrauliką siłową, np. TUBES, i wypytać o rozwiązania i podpowiedzi. Zebrać ceny pompy (nie licz na wałek z wejściem na WOM), silnika, przewodów, ich przekroju czy potrzebnej chłodnicy. Przy przepływie oleju 50 l/min i ciśnieniu 105 bar, masz do dyspozycji około 6,5-7 kW mocy, około 600-620 obr./min i potężny moment obrotowy około 120 Nm. Wiele zależy od rodzaju kosiarki, jaki zamierzasz montować. Kosisko pielęgnacyjne - trzeba uzyskać 3000 obr./min i dostarczyć sporo mocy. Nie skreślałbym napędu hydraulicznego. Nie demonizowałbym też samodzielnych obliczeń. Jak znasz moc i obroty oryginalnych napędów, to łatwo policzyć moment obrotowy. Jak już będziesz miał te dane, trzeba popracować z Google i przejrzeć dostępne silniki hydrauliczne.

Alternatywy dla Napędu Hydraulicznego

Można również zastosować przekładnię pasową i napędzać z przodu silnika. Zastosować rolkę, która poprzez dźwignie napręży pasek lub paski. Takie rozwiązanie może być prostsze w realizacji niż skomplikowany system hydrauliczny, szczególnie jeśli celem jest obsługa kosiarki z mniejszymi wymaganiami co do mocy i obrotów.

Najczęstsze Awaria Napędu i Ich Diagnoza

Prawdopodobieństwo, że z biegiem czasu napęd ulegnie awarii, jest dość duże. Nawet najlepiej konserwowany sprzęt może czasem odmówić posłuszeństwa. Kiedy napęd w kosiarce przestaje działać, zazwyczaj winne są konkretne, powtarzające się problemy. Objawia się to tym, że kosiarka nie jedzie mimo uruchomionego silnika, napęd działa nierówno, słabnie lub szarpie.

Problemy z Paskiem Napędowym

To chyba najczęstsza przyczyna problemów z napędem. Zużyty pasek napędowy może objawiać się piszczeniem, zwłaszcza podczas załączania napędu, lub ślizganiem się, co skutkuje tym, że kosiarka porusza się wolniej lub zrywami. W przypadku całkowitego zerwania paska, napęd po prostu przestaje działać. Diagnoza jest prosta: wystarczy przewrócić kosiarkę na bok i wizualnie ocenić stan paska. Szukaj pęknięć, przetarć, postrzępionych krawędzi lub nadmiernego luzu. Jeśli pasek wygląda na zużyty, wymiana na nowy zazwyczaj rozwiązuje problem.

Uszkodzona Przekładnia (Dyferencjał)

Uszkodzenie przekładni to poważniejsza sprawa. Może do niego dojść na skutek uderzenia kosiarką w twardą przeszkodę (np. kamień czy korzeń) lub z powodu naturalnego zużycia zębatek w jej wnętrzu. Objawy są zazwyczaj bardzo wyraźne: niepokojące zgrzyty, stukanie lub głośny hałas dochodzący z okolic kół napędowych. W skrajnych przypadkach napęd może całkowicie się zablokować lub działać jedynie z ogromnym oporem. W takiej sytuacji często konieczna jest wymiana całej przekładni, choć w niektórych modelach można spróbować wymienić same zębatki.

Problemy z Linką Napędu

Problemy z linką napędu są równie powszechne. Linka może się rozciągnąć, co prowadzi do zbyt luźnego naciągu i braku pełnego załączania napędu. W efekcie, po naciśnięciu dźwigni, kosiarka może w ogóle nie ruszyć lub ruszać się bardzo ospale. W najgorszym przypadku linka może się zerwać, co całkowicie uniemożliwi załączenie napędu. Diagnoza jest prosta: sprawdź, czy dźwignia napędu stawia odpowiedni opór i czy linka jest nienaruszona. Często wystarczy regulacja naciągu linki za pomocą specjalnej śruby.

Zanieczyszczenia i Zużyte Zębatki w Kołach

Nagromadzona trawa, błoto, kurz czy nawet drobne kamyki mogą blokować swobodny ruch mechanizmu napędowego, zwłaszcza w okolicach kół. Może to prowadzić do tego, że napęd działa z oporem, "szarpie" lub w ogóle nie przenosi mocy. Dodatkowo, wewnętrzne zębatki w kołach napędowych, które zazębiają się z przekładnią, mogą z czasem ulec zużyciu. Kiedy tak się dzieje, napęd może "przeskakiwać", a koła nie będą obracać się płynnie, mimo że słyszysz, jak przekładnia pracuje. Regularne czyszczenie i kontrola stanu tych zębatek to podstawa.

Wałki Napędowe w Piastach Kół

Wielu użytkowników kosiarek z napędem zapomina o jednym drobnym, ale kluczowym elemencie układu - wałkach napędowych w piastach kół (czasem zwanych także klinami napędowymi lub osiami czopowymi). To niewielkie elementy, które przenoszą moment obrotowy z przekładni lub paska napędowego na koła. W większości kosiarek z klasycznym napędem z paskiem, wałki te są połączone z półosiami, które wchodzą w piasty kół. Jeśli piasta lub wałek są zbyt mocno dociśnięte (np. z powodu zabrudzenia), może to prowadzić do błędnej diagnozy - wiele osób wymienia pasek lub przekładnię, podczas gdy problem leży w nieprawidłowym osadzeniu jednego z wałków napędowych.

Konserwacja Napędu - Jak Zapewnić Długowieczność?

Zrozumienie działania napędu to jedno, ale prawdziwa sztuka polega na tym, aby utrzymać go w doskonałej kondycji przez wiele sezonów. Regularna konserwacja to klucz do długowieczności i bezawaryjnej pracy kosiarki.

Regularne Czyszczenie

Po każdym koszeniu, a zwłaszcza po pracy w mokrej lub gęstej trawie, koniecznie oczyść mechanizm napędowy z resztek trawy, błota i innych zanieczyszczeń. Nagromadzony brud może blokować ruchome części, prowadzić do przegrzewania, a nawet uszkodzić paski i przekładnię. Użyj szczotki, sprężonego powietrza lub nawet myjki ciśnieniowej (z umiarem i ostrożnie, aby nie wlać wody tam, gdzie nie powinna).

Kontrola Paska Napędowego

Pasek napędowy to element eksploatacyjny, który zużywa się z czasem. Powinien być sprawdzany przynajmniej raz na sezon, a najlepiej co kilka koszeń. Przewróć kosiarkę na bok, aby mieć dobry dostęp do paska. Szukaj wszelkich oznak zużycia: pęknięć, przetarć, postrzępionych krawędzi, nadmiernego rozciągnięcia lub poluzowania. Sprawdź również jego naciąg - pasek powinien być napięty, ale nie na tyle, by stawiać ogromny opór.

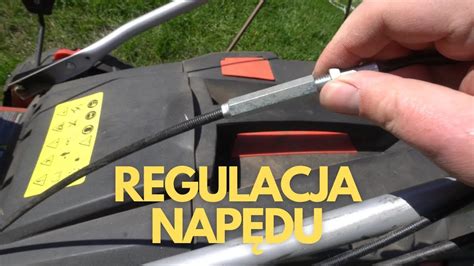

Regulacja Linki Napędu

Linka napędu, podobnie jak pasek, może się z czasem rozciągnąć. Objawem jest zazwyczaj to, że napęd załącza się z opóźnieniem, jest słaby lub w ogóle nie reaguje na naciśnięcie dźwigni. Regulacja naciągu linki jest zazwyczaj bardzo prosta - większość kosiarek posiada śrubę regulacyjną. Pamiętaj, aby nie przesadzić - linka powinna być napięta na tyle, by napęd załączał się pewnie, ale nie tak mocno, by powodować ciągłe, niepożądane załączenie napędu.

Okresowe Przeglądy

Na wszystkie poważniejsze awarie jest jedna rada - okresowe przeglądy kosiarek. Jeśli po przeprowadzeniu wszystkich powyższych czynności napęd nadal nie działa, warto skorzystać z pomocy specjalistów. Kosiarka, jak każde urządzenie mechaniczne, może w pewnym momencie odmówić posłuszeństwa. Czasem mamy do czynienia z drobnymi awariami, które usuniemy przy pomocy prostych narzędzi, czasem konieczny będzie na przykład zestaw naprawczy przekładni napędu do kosiarki spalinowej.
