Schemat instalacji hydraulicznej i zasada działania JCB 8015

Układy hydrauliczne w minikoparkach JCB, w tym w popularnym modelu 8015, są kluczowe dla ich prawidłowego funkcjonowania. Zrozumienie zasady działania i typowych problemów może pomóc w szybkiej diagnozie i naprawie usterek. Poniższy artykuł przedstawia budowę, zasadę działania oraz najczęściej występujące problemy hydrauliczne w minikoparkach JCB 8015, bazując na doświadczeniach użytkowników.

Zasada działania przekładni hydraulicznej

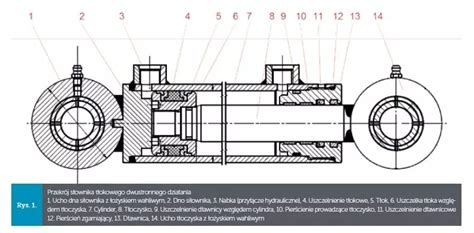

Przekładnia hydrauliczna opiera się na zasadzie przenoszenia siły za pomocą cieczy. Kiedy tłok pompy olejowej porusza się w lewo z określoną prędkością pod działaniem siły zewnętrznej, olej w lewej wnęce pompy jest wpychany do prawej wnęki cylindra olejowego przez rurę olejową. W wyniku nacisku oleju pod ciśnieniem tłok cylindra olejowego pokonuje siłę zewnętrzną i przesuwa się w lewo. Olej z lewej komory cylindra olejowego spływa do prawej komory pompy olejowej przez rurę olejową. Gdy tłok pompy olejowej przesuwa się w prawo, powstaje ruch przeciwny. W ten sposób, stałe przesuwanie tłoka pompy olejowej w lewo i w prawo pozwala na wytworzenie ruchu w lewo i w prawo tłoka cylindra olejowego.

Komponenty typowego układu hydraulicznego

Kompletny układ hydrauliczny składa się z kilku kluczowych części:

1. Element zasilający - pompa olejowa: urządzenie do konwersji energii mechanicznej w energię ciśnienia cieczy.
2. Siłownik: cylinder olejowy lub silnik olejowy, który przekształca energię ciśnienia cieczy w liniową lub obrotową energię mechaniczną.
3. Elementy sterujące: zawory kierunkowe, ciśnieniowe, przepływowe i inne, służące do sterowania urządzeniem transmisyjnym.
4. Elementy pomocnicze: zbiorniki paliwa, filtry oleju, nagrzewnice, chłodnice, akumulatory, rurociągi i złącza, poprawiające jakość transmisji.
5. Medium robocze - olej: służy do przesyłania energii.

Różne elementy hydrauliczne są połączone rurociągami w określony sposób, tworząc układ hydrauliczny. Schemat układu hydraulicznego (znany również jako schemat obwodu oleju) przedstawia te komponenty za pomocą określonych symboli.

Typowe usterki i ich diagnoza w JCB 8015

Wielu użytkowników minikoparek JCB 8015 napotyka na podobne problemy z układem hydraulicznym. Często dotyczą one spadku mocy, nieregularnego działania siłowników lub całkowitego braku reakcji na ruchy joysticka.

Problemy z prawym joystickiem i utrata funkcji

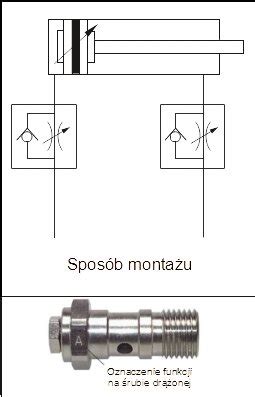

Jednym z często zgłaszanych problemów jest brak działania funkcji (podnoszenie głównego ramienia, zamykanie i otwieranie łyżki) przy ruchu prawą manetką. W jednym z przypadków, gdy ruszano prawym joystickiem, ruchy były prawie niewidoczne, a dopiero ruszenie lewym joystickiem powodowało ruchy na prawym. Problemem okazał się mały, poluzowany zaworek znajdujący się pod śrubą imbusową w kostce nad pompą, z której wychodzi sterowanie na joysticki. Po jego prawidłowym złożeniu i dokręceniu, funkcje wróciły do normy.

Osłabienie hydrauliki i "kop" przy jednoczesnych ruchach

Nagłe osłabienie hydrauliki, trudności z podnoszeniem ramienia, obrotem czy jazdą, zwłaszcza po ciężkiej pracy w zamarzniętej ziemi, to kolejny częsty objaw. Charakterystyczne jest, że przy jednoczesnym użyciu dwóch funkcji (np. obrót i podnoszenie ramienia, z czego jedna jest zablokowana) koparka dostaje "kopa" i staje się znacznie szybsza. W takich przypadkach wymiana oringów na zaworze przelewowym często nie pomaga. Przyczyną może być problem z pompami hydraulicznymi. Jeśli jednak koparka dostaje "kopa" przy kojarzeniu ruchów z obrotem, to raczej wyklucza to uszkodzenie którejś z pomp (w koparce są zazwyczaj co najmniej dwie na wspólnej osi).

Rola zaworu bezpieczeństwa

Zawór bezpieczeństwa 4 ma zapobiegać przeciążeniu systemu. Jeśli tłoczysko napotka nadmierny opór, a ciśnienie oleju osiągnie maksymalne dopuszczalne ciśnienie, zawór otwiera się, a olej przepływa bezpośrednio z powrotem do zbiornika. Zapobiega to uszkodzeniu części układu hydraulicznego wskutek zbyt wysokiego ciśnienia.

Problemy z zaworem regulującym ciśnienie joysticków (tzw. "kuleczka")

Istnieje zawór regulujący ciśnienie pracy joysticków, który zawiera mały element (kulkę, często nazywaną "śrutem"), który może ulec zniszczeniu i zablokować działanie joysticków na konkretnej funkcji. Jest to problem, który bywa trudny do zdiagnozowania nawet dla serwisów JCB. Cały zaworek musi być złożony zgodnie z oryginalną specyfikacją, a jego prawidłowe zamontowanie często rozwiązuje problem.

Wycieki z rozdzielacza

Wycieki z rozdzielacza, zwłaszcza od spodu na łączeniu zaworu hydraulicznego z rozdzielaczem, są również częstym problemem. Choć początkowo mogą być niewielkie i nie wpływać na pracę koparki, wymagają szybkiej interwencji, zanim się pogłębią. W takich przypadkach należy rozebrać sekcję rozdzielacza, aby wymienić uszczelki (oringi) i sprężyny.

Nieregularne działanie siłownika ramienia

W przypadku JCB 802.4, podobny problem objawia się zacinaniem się, zatrzymywaniem, szarpaniem i nagłymi przyspieszeniami siłownika ramienia. Na zimnym silniku działa to jeszcze w miarę, ale po rozgrzaniu problem się nasila. W takiej sytuacji warto sprawdzić ciśnienia i zawory, ale kluczowe może być również sprawdzenie wspomnianego wcześniej zaworka z "kuleczką" lub uszczelniaczy rozdzielacza. Zjawisko "sprężynowania" pierwszego siłownika od kabiny, gdy łyżka jest załadowana, również może wskazywać na problemy z hydrauliką, np. z zaworami zwrotnymi lub nieszczelnością.

Blokowanie funkcji po krótkim postoju

Inny problem to blokowanie się koparki (wykonywanie tylko powolnych ruchów w dół, brak otwierania łyżki czy podnoszenia ramienia) po krótkiej przerwie w pracy (10-20 sekund) na włączonym silniku. Po poruszeniu całym ramieniem w lewo lub w prawo, lub uniesieniu pługu, problem znika. Jest to sporadyczne, ale przeszkadzające. Problemem mogą być wycieki z zaworu przy wlewie oleju hydraulicznego, co może prowadzić do zapowietrzania lub spadku ciśnienia w układzie. Dodatkowo, "miękkie" joysticki przy wyłączonej koparce i podniesionym ramieniu mogą wskazywać na niewłaściwe utrzymanie ciśnienia w układzie po wyłączeniu silnika.

Klucz do prawidłowej pracy hydrauliki - czystość

Najlepszym lekarstwem na wszelkie dolegliwości w układzie hydraulicznym jest czystość. Regularne czyszczenie i dokładny montaż zaworów, a także wymiana filtrów oleju, są kluczowe dla długiej i bezawaryjnej pracy maszyny.
