Prawidłowe ustawienie pompy wtryskowej w ciągniku Ursus C-4011 jest kluczowe dla optymalnej pracy silnika. Niewłaściwy kąt wtrysku może prowadzić do szeregu problemów, od trudności z rozruchem po zwiększone zużycie paliwa i spadek mocy. W niniejszej artykule omówimy, czym jest kąt wtrysku, jakie są objawy jego nieprawidłowego ustawienia, przyczyny oraz metody regulacji w ciągniku Ursus C-4011.
Czym jest kąt wtrysku?
Kąt wtrysku to istotny wskaźnik, który określa moment, w jakim rozpoczyna się wtrysk paliwa do komory spalania. Wyraża się go w stopniach obrotu wału korbowego przed lub po górnym martwym punkcie (GMP). Jest szczególnie istotny w silnikach wysokoprężnych (Diesla), ponieważ wpływa na charakterystykę pracy jednostki napędowej - ma wpływ m.in. na moment samozapłonu i przebieg spalania mieszanki. W nowoczesnych silnikach, z pompami wtryskowymi Common Rail, kąt wtrysku jest sterowany elektronicznie w oparciu o różne parametry (np. obroty, obciążenie, ciśnienie itd.).
Prawidłowy kąt wyprzedzenia wtrysku dla Ursusa C-4011
Prawidłowy kąt wyprzedzenia wtrysku zależy od konkretnego modelu silnika i pojazdu. W ciągnikach rolniczych, jak np. Ursus C-360 (zbliżony konstrukcyjnie do C-4011), wynosi on 18-24 stopnie. Konkretną wartość można zweryfikować wówczas przez kapilar (więcej o tym w sekcji o ustawieniu kąta wtrysku). Różnica jest pomiędzy kołem zamachowym 4011 a 60-ki w nabiciu wyprzedzenia, ale ta różnica nie wpływa na brak regulacji.
Objawy nieprawidłowego kąta wtrysku
Objawy za wczesnego kąta wtrysku
Zbyt wczesny kąt wtrysku można rozpoznać przez następujące objawy:
- Trudniejsze odpalanie - Silnik potrzebuje więcej obrotów, szczególnie podczas zimnego startu.
- Większe spalanie - Niepoprawny kąt wtrysku skutkuje nieoptymalnym spalaniem i zużywaniem większej ilości paliwa.
- Braki mocy - Energia spalania nie jest przekazywana do tłoka w optymalny sposób, przez co pojazdem może szarpać.
- Dym z rury wydechowej - Podczas rozruchu i przyspieszania pojazdu, przyjmie biały kolor.
- Spalanie stukowe (klekotanie) - Dźwięk pracy silnika będzie „miększy” niż w przypadku zbyt późnego kąta wtrysku. Wynika z przedwczesnego spalania mieszanki.
- Drgania silnika - Wibracje w układzie korbowo-tłokowym, szczególnie odczuwalne na biegu jałowym.
Objawy zbyt późnego kąta wtrysku
Do objawów zbyt późnego kąta wtrysku zaliczyć można:
- Szarpanie pojazdem - Nierówna praca silnika spowodowana zbyt późnym spalaniem.
- Spalanie stukowe (klekotanie) - Głośniejsza i twardsza praca silnika, odbiegająca od normalnego dźwięku jednostki.
- Trudności z odpaleniem na ciepłym silniku - Silnik dłużej kręci przed odpaleniem, a w skrajnych przypadkach może w ogóle nie odpalić.
- Dym z wydechu - Zbyt duża dawka paliwa skutkuje jego niespalaniem i wydzielaniem z układu wydechowego w czarnym kolorze.
- Większe spalanie - Silnik rekompensuje spadek mocy poprzez zwiększenie ilości wtryskiwanego paliwa.
Co istotne, przedstawione objawy mogą mówić o szeregu innych problemów, zarówno dla za wczesnego, jak i zbyt późnego kąta wtrysku (np. ze zużytymi świecami lub przewodami). W celu weryfikacji źródła problemu zalecamy podłączenie odpowiedniego sprzętu diagnostycznego lub skorzystanie z pomocy serwisu samochodowego.
Przyczyny źle ustawionego kąta wtrysku
Do najczęstszych przyczyn źle ustawionego kąta wtrysku zaliczyć można:
- Błędy serwisowe - Niepoprawne zamontowanie pompy wtryskowej lub jej nieustawienie po wymianie rozrządu.
- Uszkodzenie pompy wtryskowej - Nie będzie ona dostarczać odpowiedniego ciśnienia paliwa. Konieczna jest wówczas regeneracja pomp wtryskowych.

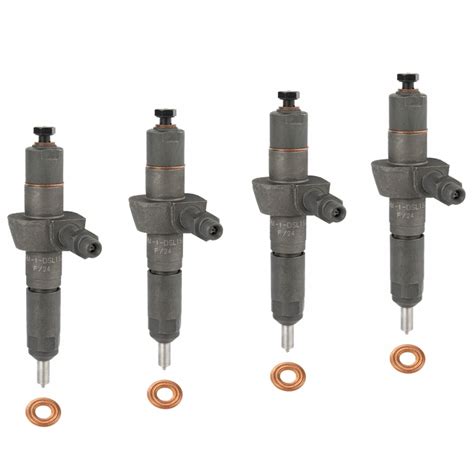

- Awaria wtryskiwaczy - Mogą opóźniać moment wtrysku np. przez ich zapieczenie lub nieszczelność. Zalecamy wtedy regenerację wtryskiwaczy.
- Uszkodzenie paska lub łańcucha rozrządu - Przesunięciu ulegną fazy rozrządu i moment wtrysku.
- Poluzowane koło pasowe - Może to zmienić pozycję pompy wtryskowej (w szczególności w starszych pojazdach), a tym samym synchronizację kąta wtrysku.
- Błąd sterownika ECU - Komputer pokładowy będzie niepoprawnie wyznaczał kąt wtrysku.
W przypadku Ursusa C-4011, problemy z regulacją mogą wynikać z kilku przyczyn. Jedną z możliwości jest źle ustawiony rozrząd na zębatkach lub przestawienie na sprzęgle łączącym pompę z rozrządem. Chociaż ogólnie przestawić się tego nie da, zdarzały się przypadki, gdy było to skręcone „na chama”. Inną opcją jest wyrobiony wpust (od strony rozrządu) lub tulejka sprzęgłowa pompy od innego ciągnika.
Jak ustawić kąt wtrysku w Ursusie C-4011?
Proces ustawienia kąta wtrysku w ciągniku Ursus C-4011, podobnie jak w Ursusie C360, wymaga precyzji i znajomości specyficznych znaków. Zaleca się sprawdzić, czy oznaczenie GMP (Górny Martwy Punkt) na kole zamachowym pokrywa się fizycznie z GMP, co wymaga wyjęcia pierwszego wtrysku. Na sprzęgiełku, jeśli przestawi się o jeden ząbek, pompa przestaje mieścić się w regulacji, co jest dość znaczącą różnicą - zakres przesuwa się o około 25 stopni na kole zamachowym.

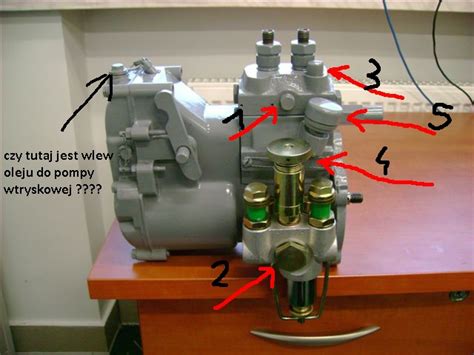

Regeneracja pompy wtryskowej Ursus C-4011
Kroki regulacji kąta wyprzedzenia wtrysku w Ursusie C360/C4011
W celu ustawienia kąta wtrysku w ciągniku rolniczym Ursus C360 lub C4011 należy postępować według poniższych kroków:
- Odpowietrz układ paliwowy.
- Zdemontuj rurkę pierwszego wtryskiwacza.
- Ustaw dźwignię ręcznego gazu do oporu.
- Zamontuj kapilarkę na pierwszym cylindrze pompy wtryskowej.
- Obracaj wałem w kierunku ruchu wskazówek zegara (patrząc przez okienko będzie to z góry na dół).
- Doprowadź wał do górnego punktu martwego (GMP). Jeśli nie jest zaznaczony, zwróć uwagę na ruch tłoków w pompie i przestań, kiedy tylko zacznie się poruszać ten na pierwszym cylindrze.
- Ustaw kąt wtrysku na 22 stopnie lub do momentu, kiedy w kapilarce podniesie się poziom paliwa.
- Jeśli nie masz zaznaczonych znaków w ciągniku, 22 stopnie odpowiadają około 6,9 mm od górnego martwego punktu.
Jeśli po wykonaniu tych kroków paliwo zaczyna się podnosić, gdy cechy na kole przejdą jakieś pięć cm poniżej cechy na obudowie, i brakuje zakresu regulacji na pompie by to zniwelować, należy dokładnie sprawdzić stan rozrządu i sprzęgła pompy. Możliwe, że pompa jest przestawiona maksymalnie na blok i brakuje dalszego zakresu regulacji.
Montaż koła zamachowego
Przy demontażu i ponownym montażu koła zamachowego, np. w celu wymiany wieńca, należy pamiętać, że ma ono otwory rozmieszczone w różnych odstępach. To uniemożliwia błędne założenie. Należy ustawić znaki na kole zamachowym, aby zsynchronizować wtrysk w pierwszym cylindrze.
Wymiana i konserwacja elementów układu paliwowego
Przed przystąpieniem do regulacji kąta wtrysku, warto zadbać o ogólny stan układu paliwowego. Użytkownicy Ursusa C-4011 często wymieniają filtry paliwa (zwłaszcza wstępny, jeśli ciekł) oraz pompkę ręczną, co znacząco poprawia pracę silnika i jego zdolność do szybkiego zaskoczenia. W przypadku uszkodzeń pompy wtryskowej, regeneracja pomp wtryskowych jest koniecznością. Koszt ustawienia kąta wtrysku w specjalistycznym serwisie to 150-350 zł.
Jeśli od nowości pompa nie była robiona, zapewne nic tam nie będzie dobrego. Jeśli była już regenerowana, części również mogły być regenerowane, a z ich jakością różnie bywało. W przypadku problemów z pompą, która nie podaje paliwa przez pierwsze kilka-kilkanaście obrotów silnika, należy w pierwszej kolejności sprawdzić pompkę zasilającą.
Inne aspekty konserwacji ciągnika
W kontekście ogólnej konserwacji, użytkownicy Ursusa C-4011 często zastanawiają się nad wyborem oleju przekładniowego. Zamiast zalecanego Hipola 6, można użyć oleju przekładniowego klasy 80W90 "zachodnich" firm, gdyż obecnie produkowany przez Orlen Hipol 6 również ma klasę 80W90 i oznaczenie GL-4. W przypadku uszkodzeń zbiornika paliwa, jego klejenie może być możliwe, ale należy użyć odpowiedniego kleju. Przed montażem wspornika, który przyszedł po zamówieniu, zaleca się jego wyczyszczenie i pomalowanie. Do śrutowania/piaskowania powierzchnie, które nigdy nie były malowane lub powierzchnie styku z innymi częściami ciągnika, powinny być zabezpieczone. Co do farby, chlorokauczuk jest dobrym wyborem, a kolor powinien być bliski oryginałowi.
