Naczepa Chłodnia i Ciągnik Siodłowy: Kompleksowy Przewodnik po Transporcie Drogowym

Transport drogowy jest częścią codzienności każdego z nas, obejmując samochody osobowe, ciężarówki, autobusy oraz różne pojazdy specjalistyczne. W kontekście przewozu towarów, kluczową rolę odgrywa transport ciężarowy, którego fundamentem jest zestaw składający się z ciągnika siodłowego i naczepy. Naczepa to rodzaj przyczepy, której przednia część spoczywa na ciągniku siodłowym.

Koncepcja naczepy ma dwóch "ojców": Alexandra Wintona, który wpadł na pomysł stworzenia przyczepy doczepianej do automobilu, oraz Charlesa Fruehaufa, który opracował jednoosiowe podwozie. Te zdarzenia miały miejsce ponad 100 lat temu, a od tamtej pory wiele się zmieniło, czyniąc naczepę równie ważną co ciągnik siodłowy - to ona bezpośrednio odpowiada za bezpieczeństwo ładunku i rentowność przewozu.

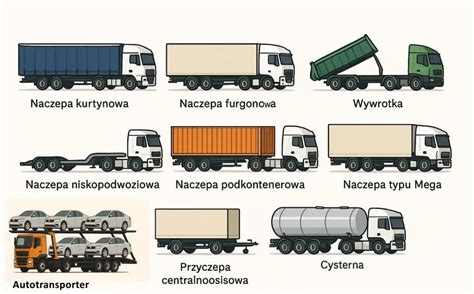

Rodzaje Naczep w Transporcie Drogowym

Nie wszystkie towary mogą być transportowane w tych samych naczepach. Od rodzaju przewożonego towaru zależy wybór konkretnej naczepy, która różni się m.in. rodzajem zabudowy, wymiarami czy ładownością. W transporcie drogowym wykorzystuje się wiele typów naczep, które można sklasyfikować jako uniwersalne lub specjalistyczne.

Naczepy Uniwersalne i Ich Odmiany

Naczepy uniwersalne stanowią największy segment rynku transportowego, oferując elastyczność w przewozie różnorodnych towarów.

Naczepa Plandeka

Jest to klasyczna, najbardziej popularna naczepa, składająca się z platformy ze sztywną ramą umieszczonej w podwoziu, na której znajduje się odpinane poszycie. Ściany boczne oraz dach naczepy wykonane są z plandeki. Jest ona uniwersalna, można w niej przewieźć różne rodzaje ładunków, które zazwyczaj są zabezpieczone na paletach. Tego typu naczepy zapewniają ochronę towaru przed niekorzystnymi warunkami atmosferycznymi i umożliwiają przeładunek zarówno ręczny, jak i przy użyciu wózków widłowych. Warto wspomnieć o modyfikacji Double Deck, czyli naczepie z dodatkową, podniesioną podłogą, co umożliwia optymalne wykorzystanie przestrzeni ładunkowej, szczególnie w przypadku towarów, które nie mogą być układane piętrowo.

• Wymiary standardowe: 13,6 m (długość) × 2,45 m (szerokość) × od 2,65 m do 2,8 m (wysokość wewnętrzna).
• Maksymalna ładowność: do 24 ton.
• Maksymalna wysokość ładunku: do 2,65 m.

Naczepa Kurtynowa (Firanka)

Naczepa kurtynowa, potocznie zwana „firanką” lub TILT, stanowi udoskonalenie naczepy plandekowej. Pod względem konstrukcyjnym niewiele różni się od plandeki, jednak jej kluczowa przewaga to system otwierania zabudowy. Materiał naczepy kurtynowej wystarczy przesunąć tak jak firankę. Znacznie przyspiesza to proces załadunku bocznego i jest to bardzo popularny pojazd ciężarowy o zabudowie plandekowej. Naczepy typu firanki praktycznie wyparły z rynku tradycyjne plandeki, które wymagały ręcznego wiązania. Firanką można przewozić towary różnego typu, bez problemów przy załadunku i rozładunku zarówno bokiem, tyłem, jak i od góry (dzięki otwieranemu dachowi).

• Wymiary standardowe: 13,6 m (długość) × 2,45 m (szerokość) × od 2,65 m do 2,8 m (wysokość wewnętrzna).
• Maksymalna ładowność: do 24 ton.
• Maksymalna wysokość ładunku: do 2,65 m.

Naczepa MEGA i Jumbo

Naczepa MEGA to naczepa wykorzystywana do przewożenia wyższych ładunków, która również posiada kurtynowy system przesuwania ścian bocznych. Różni się jednak większą wysokością przestrzeni ładunkowej, która może osiągać nawet do 3 m. Jest to możliwe dzięki zastosowaniu kół o mniejszej średnicy i niższemu zawieszeniu podłogi. Często wykorzystywana jest do przewozów papieru lub w branży motoryzacyjnej. Odmianą naczepy MEGA jest naczepa Jumbo, która oferuje jeszcze większą pojemność ładunkową. Należy jednak pamiętać, że ze względu na mniejsze koła, naczepy MEGA mogą mieć problemy na miękkiej powierzchni (np. na budowie).

• Wymiary: 13,6 m (długość) × 2,45 m (szerokość) × 3 m (wysokość wewnętrzna).
• Maksymalna ładowność: do 24 ton.
• Maksymalna wysokość ładunku: do 3 m.

Naczepy Specjalistyczne i Dedykowane Rozwiązania

Naczepy specjalistyczne to pojazdy zaprojektowane z myślą o konkretnych rodzajach ładunków, a ich konstrukcja jest ściśle dostosowana do specyficznych wymagań transportowych.

Naczepa Wywrotka (Kipper)

Wywrotka nie posiada dachu, a załadunek odbywa się przez górę naczepy. Naczepy wywrotki przeznaczone są do transportu towarów sypkich, takich jak węgiel, kruszywa, piasek, żwir czy gruz. Konstrukcja typu „wanna” oraz hydrauliczny system przechylania skrzyni zapewniają efektywny rozładunek. Brak dachu może wymagać założenia specjalnych zabezpieczeń (opończy), aby uchronić przewożony ładunek przed ubytkiem czy warunkami atmosferycznymi.

• Wymiary typowe: 8-12 m (długość) × 2,45 m (szerokość) × 1,5 m (wysokość).
• Maksymalna ładowność: do 30 ton.

Naczepa Cysterna

Konstrukcja cysterny dostosowywana jest do rodzaju przewożonego materiału. Charakteryzuje się ona owalnym lub cylindrycznym zbiornikiem, w którym można transportować paliwa, gazy, produkty spożywcze czy artykuły chemiczne w płynie. Zapewnia to optymalne rozłożenie naprężeń wewnętrznych. Często przystosowuje się ją do przewozu towarów niebezpiecznych (ADR).

• Wymiary typowe: 10-13,6 m (długość) × 2,5 m (szerokość) × 3,5 m (wysokość).
• Maksymalna ładowność: do 30 ton.

Naczepa Silos

Silosy swoim wyglądem przypominają cysterny - również posiadają owalny zbiornik. Różnią się jednak zastosowaniem. Naczepy silosy używane są w głównej mierze do transportu materiałów sypkich wymagających ochrony, takich jak mąka, zboża, cukier, pasze, cement czy wapno, zapewniając ochronę przed wilgocią i zanieczyszczeniami.

• Wymiary typowe: 10-13,6 m (długość) × 2,5 m (szerokość) × 3,5 m (wysokość).
• Maksymalna ładowność: do 30 ton.

Naczepa Platforma

Naczepa platforma, jak sama nazwa mówi, składa się tylko z płaskiej przestrzeni ładunkowej i ściany grodziowej, która oddziela towar od tylnej ściany ciągnika siodłowego. Charakteryzuje się płaską przestrzenią ładunkową bez elementów bocznej lub tylnej zabudowy. Jest to uniwersalne rozwiązanie, doskonałe do przewozu dużych, nieforemnych przedmiotów, maszyn, konstrukcji stalowych czy rur. Konieczne jest jednak staranne zabezpieczenie ładunku podczas transportu. Brak dachu, ścian bocznych i tylnych drzwi zapewnia łatwy załadunek i rozładunek z każdej strony.

• Wymiary typowe: 13,6 m (długość) × 2,5 m (szerokość).
• Maksymalna ładowność: do 40 ton.

Naczepa Niskopodwoziowa (Low-bed)

Naczepy niskopodwoziowe są nieodzowne przy transporcie ładunków ciężkich i ponadgabarytowych. Ich obniżona konstrukcja, z podłogą często nieprzekraczającą 100 cm wysokości, pozwala na transport wysokich maszyn i konstrukcji. Występują w wariantach z regulowaną długością i liczbą osi. Często wymagają uzyskania specjalnych zezwoleń na transport. Odmiana Tiefbett charakteryzuje się platformą znacznie obniżoną między osiami, idealnie nadając się do przewozu maszyn budowlanych czy elementów infrastrukturalnych.

• Wymiary typowe: 13,6 m (długość) × 2,5 m (szerokość).
• Maksymalna ładowność: do 60 ton.
• Maksymalna wysokość ładunku: do 3,5 m (zależnie od wysokości platformy).

Naczepa z Ruchomą Podłogą (Walking Floor)

Innowacyjne rozwiązanie w transporcie, które ułatwiło przewóz wielu rzeczy. Hydraulicznie napędzana podłoga w naczepie, złożona z ruchomych listew, nie zmniejsza przestrzeni ładunkowej, za to ułatwia automatyczny załadunek/rozładunek, np. sypkich towarów (zboże, pasze, makulatura) czy odpadów. Pojazdy typu walking floor posiadają najczęściej sztywną zabudowę ścian bocznych oraz przesuwany dach, co ułatwia załadunek towarów z góry.

• Wymiary standardowe: 13,6 m (długość) × 2,45 m (szerokość) × 2,65 m (wysokość).
• Maksymalna ładowność: do 24 ton.

Naczepa Kontenerowa

Kluczowy element w transporcie intermodalnym, przystosowana do przewozu znormalizowanych kontenerów morskich. Umieszczane są na naczepie tzw. podkontenerówce umocowanej do siodła. Umożliwia efektywne łączenie transportu drogowego, morskiego i kolejowego. Dostępna w wariantach dla kontenerów różnej długości (od 20 do 45 stóp).

• Maksymalna ładowność: do 30 ton (zależnie od przewożonego kontenera).

Naczepa Chłodnia i Izoterma: Klucz do Transportu Kontrolowanej Temperatury

Transport w kontrolowanej temperaturze, znany również jako transport chłodniczy, oznacza przewóz produktów wrażliwych na temperaturę, takich jak nabiał, mięso, ryby, leki czy kwiaty. Wszystkie te towary muszą być przewożone w ściśle określonym zakresie temperatur, by zachować jakość i bezpieczeństwo. Dlatego niezbędna jest niezawodna instalacja chłodnicza.

Naczepa Chłodnia

Chłodnia przeznaczona jest do przewozu towarów, które wymagają przebywania w odpowiedniej temperaturze, jak np. żywność, leki, kwiaty czy niektóre chemikalia. Posiada ona zabudowę izotermiczną, która składa się ze sztywnych ścian bocznych i dachu, zapewniając izolację od temperatury panującej na zewnątrz. Dzięki umieszczonym w niej agregatom chłodniczym, możliwe jest aktywne utrzymanie temperatury od -30 do +30 stopni Celsjusza.

Niektóre chłodnie posiadają dwie komory, co pozwala na transport towarów wymagających zróżnicowanych warunków. Dostępne są także chłodnie z tzw. podwójną podłogą, gdzie dzięki systemowi składającemu się z belek poprzecznych i specjalnych otworów montażowych w bocznych ścianach naczepy możliwy jest przewóz towarów w dwóch warstwach, co sprawdza się w przypadku niższych palet. Sztywna zabudowa ścian bocznych sprawia, że załadunek i wyładunek towarów może przebiegać tylko i wyłącznie przez tylne drzwi pojazdu.

• Wymiary wewnętrzne: długość 13,31-13,40 m, szerokość 2,45 m, wysokość 2,6-2,65 m.
• Maksymalna ładowność: do 22 ton (nieco mniejsza ze względu na wagę agregatu i izolacji).
• Maksymalna szerokość zewnętrzna: może wynosić do 2,6 m.

Naczepa Izoterma

Naczepy izotermy to pojazdy technologicznie zbliżone do chłodni, jednak pozbawione agregatu chłodniczego. Charakteryzują się tym, że ich zabudowa jest zbudowana ze ścian z materiałów termoizolujących, przez co temperatura utrzymywana jest samoistnie, jedynie izolując temperaturę od środowiska zewnętrznego. W związku z tym brak jest możliwości ustawienia stałej temperatury przewozu, a jedynie utrzymanie początkowej temperatury przez pewien czas. Izotermy są często wykorzystywane do przewozu ładunków o podwyższonym ryzyku uszkodzenia, np. w kurierce, przy elektronice, oraz do artykułów spożywczych takich jak nabiał czy świeże owoce, które nie wymagają aktywnego chłodzenia przez cały czas.

Kluczowa różnica: w chłodni znajduje się agregat chłodniczy, w izotermie go nie ma. Nie istnieje więc w tym przypadku możliwość ustawienia określonej temperatury, tylko utrzymanie przez pewien czas początkowej.

Wymagania i Obsługa Transportu Chłodniczego

Transport chłodniczy podlega surowym przepisom, ponieważ przewóz łatwo psujących się produktów to ogromna odpowiedzialność.

• Certyfikaty: Najbardziej znaną normą jest ATP (Accord Transport Perissable), międzynarodowa dyrektywa określająca wymagania techniczne dla pojazdów chłodniczych. Niezbędny jest również certyfikat FRC, potwierdzający odpowiedni stan i higienę zabudowy, bez którego naczepa nie może przewozić większości artykułów spożywczych w transporcie międzynarodowym.
• Higiena i utrzymanie: Wymagana jest dbałość o utrzymanie czystości przestrzeni ładunkowej i ograniczenie otwierania drzwi. Transport żywności wymaga zgodności z systemem HACCP.
• Konserwacja: Ciężarówka z chłodzeniem musi być wyjątkowo niezawodna, dlatego regularna konserwacja jest koniecznością. Zaleca się sprawdzać agregat chłodniczy co najmniej dwa razy w roku, kontrolować stan izolacji i uszczelnienia drzwi.
• Umiejętności kierowcy: Kierowca musi być przeszkolony z obsługi agregatu, w tym sprawdzania jego pracy, prawidłowych nastaw temperatury oraz obsługi termografu, czyli drukarki do wydruków temperatury z trasy.
• Stabilność pracy: Branża chłodnicza i przewóz towarów w kontrolowanej temperaturze oferuje znacznie większą stabilność pracy przez cały rok, ponieważ na towary spożywcze czy leki zawsze jest zapotrzebowanie.

Aspekty Prawne i Bezpieczeństwo w Transporcie Naczepowym

Transport drogowy podlega ścisłym regulacjom prawnym, które mają zapewnić bezpieczeństwo wszystkich uczestników ruchu oraz infrastruktury drogowej. Znajomość przepisów jest niezbędna dla każdego spedytora i przewoźnika.

Dopuszczalne Wymiary i Masy

Wymiary samochodów ciężarowych i naczep są jasno określone w Rozporządzeniu Ministra Infrastruktury z dnia 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia. Istnieją jednak pewne wyjątki i odstępstwa dla pojazdów specjalistycznych lub transportu ładunków wyjątkowych.

• Dopuszczalna masa całkowita: 40 ton (w niektórych przypadkach do 44 ton).
• Maksymalny nacisk na pojedynczą oś: 11,5 tony.
• Dopuszczalna wysokość całkowita pojazdu: 4 metry dla zestawu ciągnik siodłowy + naczepa.
• Maksymalna długość zestawu: 16,5 metra.
• Dopuszczalna szerokość naczepy standard: 2,55 metra.
• Dopuszczalna szerokość naczepy chłodniczej: do 2,6 metra.

Transport ponadnormatywny (przekraczający powyższe parametry) wymaga uzyskania specjalnych zezwoleń, często jednorazowych dla konkretnej trasy. Wymiary wewnętrzne naczepy standardowej pozwalają na załadowanie np. 33 europalet o wymiarach podstawy 1,2 × 0,8 m.

Zabezpieczenie Ładunku i Certyfikaty

Kluczowym elementem bezpiecznego transportu jest właściwe zabezpieczenie ładunku. Elementy mocujące, takie jak pasy czy belki poprzeczne, muszą spełniać określone normy wytrzymałościowe.

• Certyfikat Code XL: Potwierdza, że konstrukcja naczepy umożliwia bezpieczne mocowanie ładunku.
• System Multilock: Szyny z otworami mocującymi, gdzie każdy punkt wytrzymuje około 2 ton siły.
• Przepisy ADR: Niezbędne przy transporcie materiałów niebezpiecznych.

Ponadto, odpowiednia dystrybucja masy ładunku na poszczególne osie pojazdu jest kluczowa dla bezpieczeństwa i wydajności transportu, wpływając na stabilność pojazdu, prowadzenie i hamowanie.

Wybór i Finansowanie Naczepy

Wybór odpowiedniej naczepy to strategiczna decyzja logistyczna, która musi uwzględniać wiele czynników, a zakup naczepy chłodni to poważna inwestycja.

Kryteria Wyboru Naczepy

Przed podjęciem decyzji o zakupie lub wynajmie naczepy, należy dokładnie przeanalizować charakterystykę frachtu, aby uniknąć nieprzyjemnych niespodzianek, takich jak podstawienie niewłaściwego typu pojazdu.

• Rodzaj transportowanego towaru: Sposób pakowania (palety, kontenery, luzem), wymagania dotyczące temperatury i wilgotności, podatność na uszkodzenia mechaniczne. Przykładowo, transport kwiatów wymaga chłodni kwiatowej z odpowiednią kubaturą, a przewóz mięsa specjalistycznej konstrukcji.
• Sposób załadunku i rozładunku: Z boku, od góry, przez tył; ręcznie, wózkiem widłowym, dźwigiem; wymagana szybkość przeładunku.
• Wymagana ochrona przed czynnikami zewnętrznymi: Warunki atmosferyczne (deszcz, słońce, mróz), kradzież i uszkodzenia mechaniczne, zanieczyszczenia i kontaminacje.
• Wymagania specjalne: Transport w kontrolowanej temperaturze, przewóz zwierząt, transport materiałów niebezpiecznych (ADR), transport ponadgabarytowy.
• Elastyczność wykorzystania: Częstotliwość transportów danego typu, możliwość wykorzystania naczepy do różnych ładunków, sezonowość przewozów.

Opcje Finansowania Zakupu i Wynajmu

Wartość naczepy chłodniczej jest znacząco wyższa niż naczepy plandekowej - nawet ponad dwukrotnie. Nowa „firanka” kosztuje około 100 000 zł do 120 000 zł, podczas gdy nowa chłodnia to wydatek rzędu 250 000 - 300 000 zł, gdzie sam agregat chłodniczy może kosztować tyle, co cała naczepa plandekowa.

• Leasing: Najczęściej spotykaną formą finansowania jest leasing. Jest to rozwiązanie elastyczne i stosunkowo łatwo dostępne. Umowa leasingowa jest z reguły tańsza od pożyczki leasingowej. Minimalny okres leasingu operacyjnego na sprzęt ciężki to trzy lata, ze względu na przepisy amortyzacji, a maksymalnie do pięciu lat.
• Pożyczka leasingowa: Alternatywą dla leasingu jest pożyczka leasingowa, w której klient jest właścicielem pojazdu, a bank jest współwłaścicielem. Daje to większą elastyczność w dysponowaniu pojazdem - umowę można rozwiązać w każdej chwili, spłacić ją i sprzedać pojazd. Może być zawarta na krótszy okres, np. 1-2 lata, i jest często wybierana przez mniejsze firmy testujące nowe projekty lub mające niestabilne kontrakty.
• Wynajem: Dla tych, którzy nie są do końca zdecydowani na zakup lub chcą bazować wyłącznie na wynajmie, dostępne są elastyczne opcje wynajmu naczep i ciągników siodłowych. Wynajem to przewidywalne koszty, często obejmujące serwis eksploatacyjny, ogumienie, hamulce, ubezpieczenie i podatek drogowy. Cena wynajmu zależy od długości umowy - im dłuższa, tym niższa stawka.

Podczas wyboru formy finansowania, warto zwrócić uwagę nie tylko na oprocentowanie, ale także na tabelę opłat i prowizji, która często jest źródłem dodatkowych kosztów. Profesjonalne doradztwo może pomóc chronić klientów przed nieoczekiwanymi kosztami i "kruczkami".

Weryfikacja Stanu Technicznego Naczepy (Przed Zakupem)

Choć naczepy nie mają silników, ich serwisowanie (układy hamulcowe, pneumatyka, osie) potrafi pochłonąć znaczne budżety. Dokładna weryfikacja stanu technicznego, zwłaszcza pojazdów używanych, jest kluczowa dla zapewnienia bezpieczeństwa i rentowności.

Elementy Wspólne: Podwozie i Układ Jezdny

Niezależnie od typu naczepy, zawsze należy zacząć od sprawdzenia jej fundamentów.

• Rama i sworzeń królewski: Szukaj pęknięć, śladów spawania i korozji. Zmierz suwmiarką zużycie sworznia królewskiego - jeśli jest zbyt cienki, naczepa może wypiąć się z siodła!
• Osie (SAF, BPW, JOST): Sprawdź stan tarcz hamulcowych i zacisków. Zwróć uwagę na piasty - wycieki smaru zwiastują kosztowną wymianę łożysk. Zawsze sprawdzaj stan amortyzatorów, gdyż wybite amortyzatory mogą powodować nierównomierne zużycie opon.
• Układ pneumatyczny i EBS: Podłącz naczepę do ciągnika i słuchaj, czy nie ucieka powietrze. Sprawdź, czy kontrolka ABS/EBS na desce rozdzielczej gaśnie po ruszeniu. Uszkodzony modulator EBS to wydatek rzędu kilku tysięcy złotych.
• Opony: W naczepach opony często zużywają się nierównomiernie. "Ząbkowanie" lub zdarcie jednej strony bieżnika sugeruje skrzywienie osi lub problemy z geometrią ramy. Naczepa, która "idzie bokiem", generuje ogromne opory, co drastycznie zwiększa spalanie paliwa w ciągniku i niszczy opony w kilka miesięcy.

Specyfika Typów Naczep

Dodatkowo, w zależności od rodzaju naczepy, należy zwrócić uwagę na specyficzne elementy:

• Naczepa Firanka (Curtainsider):
  • Dach przesuwny (np. Edscha): Koniecznie rozsuń dach i obie firanki. Jeśli mechanizm się zacina, rolki są powycierane lub szyny wygięte, kierowca będzie tracił godziny na każdym załadunku.
  • Stan plandeki: Szukaj łat. Duża liczba napraw sugeruje, że materiał jest już "zmęczony" słońcem i będzie pękał w innych miejscach.
  • Podłoga: Sprawdź, czy płyty podłogowe nie są spróchniałe lub połamane przez wózki widłowe.
• Naczepa Chłodnia (Reefer):

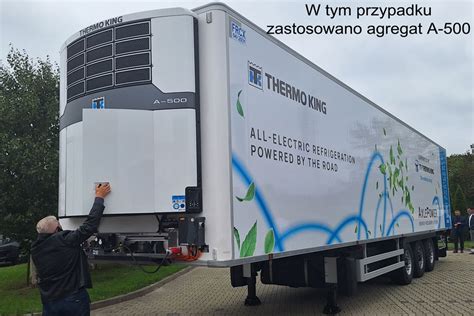

  • Agregat (Thermo King, Carrier): Sprawdź liczbę przepracowanych godzin (osobno silnik diesla i silnik elektryczny). Poproś o wydruk z termografu, aby potwierdzić, że urządzenie trzyma zadaną temperaturę.
  • Certyfikat FRC (ATP): Sprawdź datę ważności certyfikatu. Bez aktualnego dokumentu FRC naczepa nie może przewozić większości artykułów spożywczych w transporcie międzynarodowym.
  • Ściany i szczelność: Szukaj wybrzuszeń na ścianach bocznych (tzw. "puchnięcie" izolacji). Sprawdź stan uszczelek w drzwiach tylnych - nieszczelność to wyższe spalanie agregatu.
• Naczepa Wywrotka (Tipper):
  • Siłownik hydrauliczny: Rozwiń siłownik do końca. Musi być suchy i gładki (bez wżerów korozji czy rys). Wyciek z siłownika to ogromne koszty i ryzyko wypadku przy rozładunku.
  • Mulda (skrzynia): W wywrotkach aluminiowych sprawdź grubość podłogi (czy nie jest "wyheblowana" przez kruszywo). W stalowych szukaj poważnych wgnieceń, które mogą blokować towar.
  • Stabilność: Sprawdź luzy na sworzniu głównym wywrotu.

Podsumowanie

Odpowiednio dobrana naczepa to fundament efektywnego transportu drogowego. Znajomość rodzajów i wymiarów naczep, w szczególności naczep chłodniczych i izoterm, jest kluczowa dla przewoźników w celu efektywnego, zgodnego z prawem i bezpiecznego świadczenia usług transportowych. Pozwala również na optymalizację operacji logistycznych oraz zarządzanie flotą pojazdów. Właściwy dobór naczepy do przewożonego towaru wpływa bezpośrednio na efektywność i bezpieczeństwo transportu, minimalizuje koszty oraz zapewnia zgodność z przepisami. Inwestycja w odpowiednie pojazdy i ich regularne serwisowanie to klucz do sukcesu w branży transportowej.
