Układ hamulcowy w ciągnikach rolniczych jest jednym z najważniejszych podzespołów wpływających bezpośrednio na bezpieczeństwo jazdy oraz precyzyjną kontrolę maszyny. Współczesne konstrukcje ciągników, charakteryzujące się coraz większą masą i prędkością, wymagają wydajnych i niezawodnych systemów hamulcowych. W zależności od modelu i przeznaczenia, ciągniki Claas wyposażane są w różnorodne rozwiązania, obejmujące zarówno hamulce zasadnicze, jak i postojowe. Rozwój technologiczny doprowadził do znaczących modyfikacji w tych układach, zastępując starsze mechanizmy nowocześniejszymi i bardziej skutecznymi rozwiązaniami.
Ewolucja i rodzaje hamulców w ciągnikach
Obserwując rozwój konstrukcji ciągników rolniczych na przestrzeni ostatnich dekad, można zauważyć znaczące zmiany w układach hamulcowych. W starszych modelach popularne były hamulce szczękowo-bębnowe, które jednak posiadały pewne wady, takie jak utrudnione odprowadzanie ciepła, gromadzenie się pyłu z okładzin, skomplikowana regulacja oraz podatność na zaolejenie. Wady te przyczyniły się do stopniowego zastępowania ich przez hamulce tarczowe.
Hamulce tarczowe mokre i suche
Obecnie dominującym rozwiązaniem są hamulce tarczowe, występujące w dwóch głównych odmianach:
- Hamulce tarczowe mokre: Proces hamowania odbywa się poprzez dociskanie do siebie tarcz zamontowanych we wspólnej obudowie wypełnionej olejem. Jedna z tarcz jest połączona z elementem obrotowym (np. półosią), a druga z nieruchomym elementem obudowy. Wzajemne tarcie dociśniętych tarcz powoduje spowolnienie lub zatrzymanie ciągnika. Ta konstrukcja jest najczęściej spotykana w wersji wielotarczowej i została zaadaptowana z pojazdów drogowych. Przykładem zastosowania są hamulce tarczowe mokre w ciągnikach John Deere serii 7R i 8R oraz w niektórych modelach Claas, np. Xerion, które są zanurzone w oleju.
- Hamulce tarczowe suche: W tym przypadku tarcza hamulcowa jest osadzona na piaście koła, a hamowanie realizowane jest przez dociskanie do niej okładzin hamulcowych (potocznie zwanych klockami). Klocki umieszczone są w zacisku hamulcowym, a ich docisk jest hydrauliczny, generowany przez ciśnienie na tłoczki hamulcowe. Hamulce tarczowe suche są mniej popularne w ciągnikach rolniczych niż mokre, ale można je spotkać np. w ciągnikach JCB Fastrac czy Deutz Fahr (model 9TTV).
Sposoby uruchamiania hamulców
Sposób uruchamiania hamulców również ewoluował. W starszych, prostszych układach stosowano mechaniczne przeniesienie siły z pedału hamulca za pomocą cięgien i dźwigni. Rozwiązanie to wymagało dużej siły nacisku na pedał, dlatego zostało zastąpione przez bardziej efektywne metody.
Uruchamianie hydrauliczne i wspomaganie
Obecnie najpopularniejszym rozwiązaniem jest hydrauliczne uruchamianie hamulców. Siła nacisku na pedał przenoszona jest na elementy układu hydraulicznego, a często system ten jest dodatkowo wyposażony we wspomaganie, zwiększające siłę hamowania. Źródłem wspomagania może być układ hydrauliczny ciągnika.
Jednym z głównych wyzwań konstrukcyjnych jest zapewnienie dużej siły hamowania przy niewielkim nacisku na pedał. W traktorach Deutz Fahr 9TTV zastosowano układ PowerBrake, który osiąga ten cel dzięki hydraulicznemu wspomaganiu. Współczesne ciągniki coraz częściej wykorzystują rozbudowane systemy elektroniczne do sterowania hamulcami.
Hamowanie przyczep i systemy elektroniczne

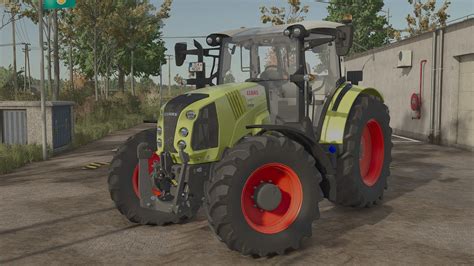

Kluczowe znaczenie ma również odpowiednie sterowanie hamulcami przyczep lub maszyn przyczepianych, wyposażonych we własny układ hamulcowy. Jazda w zestawie, zwłaszcza z dużą prędkością, może prowadzić do sytuacji, w której przyczepa pcha ciągnik, powodując utratę stabilności i kierowalności. Aby temu zapobiec, w ciągnikach Claas Arion 500/600 z przekładnią CMatic i pneumatycznym układem hamulcowym dostępny jest system wykrywający pchanie ciągnika przez przyczepę. System ten, wykorzystując czujniki w przekładni napędowej, wysyła impulsy sterujące do kontrolera przekładni. W pierwszej fazie następuje redukcja przełożenia i obrotów silnika, a następnie uruchamiany jest hamulec przyczepy. Operator może również ręcznie wzmocnić efekt hamowania, używając joysticka lub wielofunkcyjnej dźwigni. Podobne rozwiązania stosowane są w ciągnikach New Holland (system ITBS) oraz w traktorach z układem jezdnym gąsienicowym.
Hamulce na przedniej osi
W wielu współczesnych ciągnikach rolniczych, gdzie koła tylne są napędzane stale, a napęd na koła przednie można załączyć, oś przednia musi być wyposażona w układ hamulcowy. W starszych konstrukcjach hamulec przedniej osi montowany był przy elementach układu napędowego. Obecnie panuje tendencja do montowania hamulców bezpośrednio przy kołach przedniej osi. Przykładowo, w ciągnikach John Deere serii 7R i 8R przednia oś jest wyposażona w hamulce tarczowe mokre, a w JCB Fastrac na przedniej osi montowane są hamulce tarczowe suche.
Hamowanie silnikiem i hamulec wydechowy
Nie zawsze konieczne jest używanie hamulców zasadniczych. Przy niewielkim zmniejszeniu prędkości korzystniejsze jest operowanie obrotami silnika i przełożeniem w skrzyni biegów, co pozwala na płynne spowolnienie bez nadmiernego zużycia i nagrzewania hamulców. Wiele nowoczesnych ciągników wyposażonych jest również w hamulec silnika (zwany hamulcem wydechowym), który zwiększa opór mechaniczny, zdławiając przepływ spalin z silnika, co potęguje efekt hamowania silnikiem.
Hamulec postojowy i jego funkcje
Hamulec postojowy jest kluczowy do unieruchomienia pojazdu podczas postoju, zapobiegając jego samoczynnemu przetoczeniu. W nowoczesnych ciągnikach hamulce te są często uruchamiane układami elektroniczno-hydraulicznymi (np. Valtra S4) lub elektroniczno-pneumatycznymi (np. Fendt 900 Vario, 1000 Vario). Coraz popularniejsze staje się stosowanie automatycznego hamulca postojowego, który aktywuje się np. w sytuacji opuszczenia kabiny przez operatora. System ten (np. EPB w Deutz Fahr) zwalnia hamulec postojowy po wybraniu przełożenia i kierunku jazdy. Niektóre rozwiązania, jak system Hill Hold w Valtra G5, ułatwiają ruszanie pod górkę.
Rozwiązywanie typowych problemów z układem hamulcowym
Użytkownicy ciągników Claas zgłaszają różne problemy związane z układem hamulcowym. Jednym z nich jest sytuacja, gdy po dolaniu płynu hamulcowego DOT4 do układu, który fabrycznie powinien pracować na oleju LHM, dochodzi do spęcznienia elementów gumowych. Jest to spowodowane niezgodnością materiałową.
Problemy z hamulcami pneumatycznymi
Użytkownicy mogą napotkać problemy z hamulcami pneumatycznymi do przyczep. Typowe objawy to brak "psyknięcia" powietrza po zwolnieniu hamulca ręcznego, co może skutkować trudnością w spuszczeniu przyczepy z hamulca. Problem ten może wynikać z zawieszenia się zaworu sterującego hamulcami przyczep, często spowodowanego zanieczyszczeniami. W przypadku ciągników Claas Arion, zawory pneumatyki znajdują się po lewej stronie przy tylnym kole. Innym możliwym powodem jest nieprawidłowa regulacja cięgiełka hamulca pneumatycznego, znajdującego się po lewej stronie ciągnika na górnej części bloku skrzyni, połączonego linką hamulca ręcznego. Wymaga to demontażu koła i precyzyjnej regulacji.
Ciągnik z instalacją dwuobwodową powinien posiadać dwa złącza: czerwone (stałe zasilanie powietrzem) i żółte (sterowanie hamulcami). W niektórych przypadkach stosuje się dodatkowe trzecie złącze do przyczep z układem jednoobwodowym.
Inne problemy i diagnoza
- Szarpanie i drgania: Problem z szarpaniem przewodów przy szybkozłączach z tyłu ciągnika, podnoszenie ładowacza skokowo, czy szarpanie na wysokich obrotach podczas transportu, może świadczyć o problemach z układem hydraulicznym lub skrzynią biegów. W takich przypadkach zaleca się sprawdzenie filtrów.
- Przegrzewanie skrzyni biegów: Temperatura korpusu skrzyni biegów wynosząca 70 stopni Celsjusza po godzinie jazdy w lekkim transporcie może być normalna, jednak warto monitorować ten parametr.
- Kontrolka na zimnym silniku: Migająca kontrolka i sygnały dźwiękowe na zimnym silniku, które ustępują po rozgrzaniu, mogą wskazywać na problem z czujnikiem temperatury, ciśnienia oleju lub inną usterkę związaną z układem zasilania lub sterowania silnikiem.
- Niedziałający wałek WOM: Brak reakcji wałka WOM (napędu na zewnętrzny osprzęt) po jego włączeniu, mimo że można nim zakręcić na luzie i świeci się ikona, może być spowodowany zabrudzeniem lub uszkodzeniem czujnika położenia wałka. Często problemem bywają również przyciski sterujące wałkiem WOM w błotnikach, które wymagają sprawdzenia i wyczyszczenia.
Naprawa wycieków oleju z osi ciągników HOWO 6X4 - Rozwiązywanie problemów z hamulcami, które nie działają
Konserwacja i części zamienne

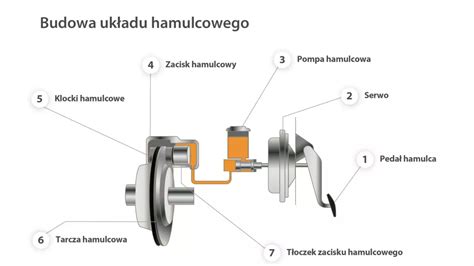

Regularne serwisowanie układu hamulcowego jest kluczowe dla jego długiej żywotności i bezpiecznej pracy ciągnika. Należy zwracać uwagę na stan takich elementów jak: klocki hamulcowe, tarcze hamulcowe, przewody hamulcowe, płyn hamulcowy, pompa hamulcowa oraz zaciski. Zużycie klocków i tarcz jest naturalne i wymaga okresowej wymiany. Przewody hamulcowe mogą ulec uszkodzeniu lub korozji, prowadząc do wycieków płynu. Płyn hamulcowy z czasem traci swoje właściwości, wchłaniając wilgoć, dlatego jego regularna wymiana jest niezbędna.
W przypadku awarii, dostępne są części zamienne, w tym pompki hamulcowe, cylindry, tarcze, klocki, zestawy naprawcze, uszczelniacze oraz przewody. W sklepie internetowym Mizar oferowane są komponenty do systemów hamowania, w tym dla ciągników Claas, Renault, John Deere czy Massey Ferguson. Ważne jest, aby dobierać części zgodne z numerami OE producenta lub sprawdzać ich kompatybilność.
Przykładowe części zamienne i ich zastosowanie:
- Pompa hamulcowa Renault: Niezbędna do wytworzenia ciśnienia w układzie.
- Zestawy naprawcze i uszczelniacze: Pozwalają na regenerację pompki lub cylindra bez konieczności wymiany całego podzespołu.
- Tarcza hamulcowa Renault: Kluczowy element systemu hamowania, dostępna w różnych wariantach, np. do modeli Claas Renault.
Prawidłowo działający układ hamulcowy nie tylko zapewnia bezpieczeństwo, ale także umożliwia szybkie i precyzyjne manewry, co jest niezwykle ważne podczas pracy w polu i na drogach, gdzie ciągnik jest pełnoprawnym uczestnikiem ruchu.
