Jak działa czujnik obrotów wału korbowego w ciągniku rolniczym?

Współczesna motoryzacja, w tym ciągniki rolnicze, opiera się na sprawnym funkcjonowaniu czujników, które nadzorują pracę pozostałych podzespołów. Często zdarza się, że awaria prostego elementu okazuje się bardzo kłopotliwa i uniemożliwia dalszą jazdę. Do tej grupy trzeba zaliczyć czujnik położenia wału korbowego.

Rola wału korbowego w silniku spalinowym

Wał korbowy jest centralnym elementem układu tłokowo-korbowego, co czyni go jednym z najbardziej istotnych podzespołów silnika spalinowego. Do wału przymocowane są korbowody wraz z tłokami. To w tym miejscu zachodzi zmiana ruchu posuwisto-zwrotnego z cylindrów na ruch obrotowy i przekazanie go dalej na inne elementy napędu, czyli skrzyni, dyferencjału, półosi i finalnie na koła. W silniku spalinowym wał korbowy, obok m.in. tłoków, zaworów, korbowodów i cylindrów, wchodzi w skład mechanizmu tłokowo-korbowego.

Czym jest i za co odpowiada czujnik położenia wału korbowego (CKP)?

Czujnik położenia wału korbowego (CKP - Crankshaft Position Sensor), znany również jako CPS, to niewielki, ale niezwykle istotny element współczesnego silnika spalinowego. Jest to element sterowania silnikiem, który mierzy kąt obrotu wału korbowego oraz jego prędkość. Jego zadaniem jest dostarczanie kluczowych informacji do jednostki sterującej pracą silnika (ECU).

Czujnik wału korbowego odpowiada za określenie kąta położenia oraz prędkości obrotowej tego elementu. Przekazuje on informacje do sterownika silnika o prędkości obrotowej wału korbowego i o kątowym położeniu wału. Dzięki temu ECU otrzymuje kluczowe dane potrzebne do synchronizacji zapłonu i dawki paliwa. Jednostki sterujące pracą silnika spalinowego wykorzystują informacje przekazywane przez ten sensor do zarządzania parametrami odpowiedzialnymi m.in. za wtrysk paliwa (w silnikach benzynowych i diesla) oraz moment zapłonu (w silnikach benzynowych).

Rola CKP w zarządzaniu pracą silnika obejmuje nie tylko timing zapłonu i wtrysku, lecz także diagnostykę czujników oraz obsługę funkcji takich jak start/stop oraz korekty zależne od obrotów i obciążenia.

Lokalizacja i zasada działania czujnika CKP

Czujnik wału korbowego zamontowany jest zazwyczaj w okolicach koła pasowego, zamachowego lub w głębi skrzyni korbowej. Montuje się go w pobliżu koła zamachowego. Czujnik położenia i prędkości obrotowej wału korbowego jest zamocowany na kadłubie silnika i skierowany w stronę koła sygnałowego zamontowanego na wale korbowym.

Współpracuje z tak zwanym triggerem, czyli kołem wyposażonym w zęby lub otwory, zwanym także impulsatorem albo kołem sygnałowym. Impulsator to metalowe koło, które może mieć prostokątne nacięcia lub okrągłe wycięcia. Jedno z nacięć lub dodatkowe wycięcie jest większe i to ono oznacza położenie wału korbowego.

Na obwodzie koła sygnałowego zamontowanego na wale korbowym silnika często rozmieszczone są zęby (np. 34 zęby co 10°). Dwa zęby są zazwyczaj zastąpione wypustem, który umożliwia określenie położenia tłoka w wybranym cylindrze względem jego górnego martwego punktu (GMP).

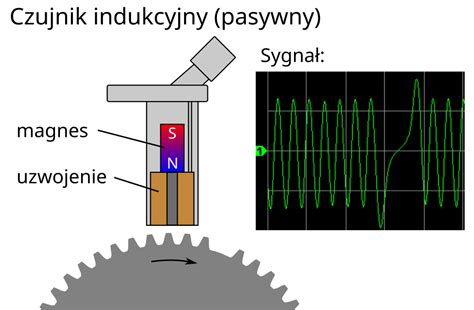

Czujnik CKP monitoruje pozycję i prędkość obrotową wału korbowego. Działa na zasadzie odczytu impulsów z koła zębatego (koła sygnałowego) zamontowanego na wale. Przy każdym obrocie wału korbowego czujnik generuje sygnały (np. 34 przebiegi sinusoidalne prądu przemiennego (AC)). Zmiany pola magnetycznego powodują powstawanie sygnałów napięciowych w czujniku. Większe nacięcie na kole sygnałowym powoduje większy sygnał napięciowy. Na wyjściu czujnik generuje impuls, który ECU interpretuje jako pozycję oraz prędkość obrotową wału. Sygnał ten umożliwia precyzyjne wyznaczenie momentu zapłonu i fazy wtrysku paliwa.

Ten czujnik służy sterownikowi silnika (ECU) do określania położenia tłoka w wybranym cylindrze względem jego górnego martwego punktu (GMP) oraz do pomiaru prędkości obrotowej wału korbowego silnika, zarówno średniej, jak i chwilowej.

Współpraca z czujnikiem położenia wałka rozrządu (CMP)

Współpraca z czujnikiem położenia wału camowego (CMP) umożliwia rozdzielenie synchronizacji na fazy indywidualne i jeszcze dokładniejsze ustawienie zapłonu. Czujnik położenia wałka rozrządu jest zamontowany w głowicy silnika i skierowany w stronę koła sygnałowego, które jest osadzone na wałku rozrządu. Na podstawie sygnału z czujnika położenia wałka rozrządu sterownik silnika (ECU) wyznacza kąt położenia wałka rozrządu. Umożliwia to rozpoznanie, w którym suwie pracy jest określony z cylindrów. Informacje otrzymywane z czujników położenia wałka rozrządu i wału korbowego są wykorzystywane przez sterownik silnika (ECU) do sterowania czasem wtrysku paliwa oraz kątem wyprzedzenia zapłonu.

Rodzaje czujników położenia wału

W motoryzacji występują najczęściej dwa typy czujników położenia wału: czujniki magnetyczne, tzw. VR, oraz czujniki oparte o efekt Halla. Jako czujniki położenia wałów są szeroko stosowane i bardzo precyzyjne czujniki indukcyjne położenia i prędkości obrotowej wału korbowego oraz magnetorezystancyjne czujniki położenia wałka rozrządu. Istnieją także rzadsze warianty optyczne, używane w niektórych konstrukcjach specjalnych.

• Czujniki magnetyczne (indukcyjne, VR): Zazwyczaj spotykane w starszych samochodach. Charakteryzują się mniejszą awaryjnością, aczkolwiek bardzo istotne jest zamontowanie w odpowiedniej odległości od triggera. Posiadają zazwyczaj złącze 2-stykowe. W czujnikach indukcyjnych źródłem awarii mogą być problemy z ekranowaniem przewodów.
• Czujniki Halla: Są dokładniejsze, ale częściej ulegają uszkodzeniu. Często instalowane są w kompaktowych modułach z wtykiem, które łatwo dopasować do płyty rozdzielczej silnika. W przypadku czujnika hallotronowego należy sprawdzić napięcie zasilania i prostokątny sygnał.
• Czujniki magnetoresistive (MR): Ta różnica w budowie wewnętrznej przekłada się na fakt, że czujniki magnetorezystancyjne cechują się większą dokładnością pomiaru położenia koła sygnałowego. W każdym układzie magnetorezystancyjnym czujnika są zamontowane dwa magnetorezystory.

Oba typy czujników, w zależności od modelu auta, mogą być zasilane napięciem 12 V lub 5 V. Czujniki mogą mieć różne obudowy i złącza, najczęściej 2- lub 3-pinowe, z uszczelnieniami i ochroną przed drganiami.

Objawy uszkodzonego czujnika CKP

Kierowcy wspominają o wielu niesprawnościach sygnalizujących uszkodzony czujnik wału korbowego. Awaria czujnika CKP może dawać wiele różnych objawów, które często bywają mylone z innymi problemami. Najbardziej odczuwalne są podczas uruchamiania jednostki napędowej. Gdy czujnik zawiedzie, silnik może odmówić współpracy lub pracować w sposób nieregularny.

Najczęstsze objawy, po jakich najczęściej da się rozpoznać nieprawidłowe działanie tego elementu, to:

• Kłopoty z uruchomieniem silnika lub brak możliwości rozruchu. W przypadku całkowitej awarii czujnika samochód może w ogóle nie zapalić.
• Nierówna praca jednostki napędowej, wahania obrotów na biegu jałowym.
• Nagłe dławienie się oraz gaśnięcie silnika, nawet w pełni rozgrzanego motoru podczas jazdy.
• „Wypadanie zapłonu”.
• Obniżony limiter obrotów, ograniczenie prędkości obrotowej silnika do maksymalnej wartości.
• Złe wskazania obrotomierza.
• Wprowadzenie silnika w stan awaryjny, co skutkuje zapaleniem się kontrolki check engine na desce rozdzielczej.

Wykrycie wcześniej wymienionych usterek nie gwarantuje jednak, że są one wynikiem defektu omawianego czujnika. Podobne objawy występują również np. w przypadku awarii czujnika wałka rozrządu. Uszkodzenie czujnika położenia wału korbowego lub wałka rozrządu zazwyczaj objawia się tym, że silnik po prostu nie może zostać uruchomiony.

Diagnostyka problemów z czujnikiem CKP

Diagnostyka czujnika CKP ma na celu potwierdzenie, czy sygnał z czujnika jest generowany prawidłowo i czy ECU otrzymuje wiarygodne dane o pozycji wału. W praktyce proces obejmuje ocenę stanu instalacji elektrycznej, odczyt sygnału w czasie rzeczywistym oraz weryfikację, czy sygnał jest stabilny i synchronizuje pracę silnika. Po podłączeniu komputera diagnostycznego najczęściej odczytywany jest błąd P0335.

Kroki diagnostyczne:

1. Wizualna inspekcja i kontrola połączeń: Sprawdź złącza czujnika CKP, stan wiązki przewodów, ochrony, przetarcia i korozję. Upewnij się, że złącza są prawidłowo osadzone, a kontakt nie jest luźny.
2. Pomiary elektryczne:
   • Zmierz rezystancję czujnika zgodnie ze specyfikacją producenta.
   • Sprawdź zasilanie oraz masę.
   • Za pomocą multimetru oceniaj zakres sygnału i jego liniowość.
   • Za pomocą oscyloskopu obserwuj przebieg sygnału CKP - prawidłowy sygnał powinien tworzyć rytmiczne impulsy o stałej długości i regularnej częstotliwości.
3. Analiza danych ze sterownika: W narzędziu diagnostycznym odczytaj live data i porównaj wartość położenia wału z obrotami silnika. Brak sygnału, niestabilny przebieg lub opóźnienie w synchronizacji może wskazywać na uszkodzony czujnik CKP, uszkodzoną tarczę referencyjną lub problem z obwodem.
4. Kontrola stanu koła impulsowego (pierścienia): Koło nie powinno być zanieczyszczone, a powodem awarii są najczęściej wyłamane prostokątne zęby. Uszkodzenie koła sygnałowego może być przyczyną problemów.
5. Sprawdzenie rodzaju zastosowanego czujnika: Jeśli czujnik ma złącze 2-stykowe, to najczęściej jest to czujnik indukcyjny.

Aby upewnić się, że problem dotyczy czujnika położenia wału korbowego, należy udać się do profesjonalnego serwisu. Kod błędu P0335 może również oznaczać problemy z kołem sygnalizacyjnym, uszkodzenie paska rozrządu albo problemy z przewodem sygnałowym czujnika.

Przyczyny awarii czujnika CKP

Przyczyny awarii CKP (czujnika położenia wału korbowego) obejmują czynniki elektryczne i mechaniczne. Czujnik może zepsuć się na skutek szeregu czynników. Najczęściej są to:

• Zwarcia wewnętrzne czujnika: Mogą pojawić się uszkodzenia obwodów lub przerwy w przewodach.
• Uszkodzenia przewodu sygnałowego: Przetarcia i uszkodzenia przewodów prowadzących do złącza.
• Uszkodzenia mechaniczne: Czujniki są elementami z reguły wrażliwymi na uszkodzenia mechaniczne. Może to być uszkodzenie samego czujnika, zużycie elementów magnetycznych lub reluktora. Zdarza się to, gdy jego mocowanie ulegnie osłabieniu i element pomiarowy zaczyna być uderzany przez wieniec pomiarowy/koło zębate.
• Korozja lub zanieczyszczenia: Nieszczelne lub skorodowane złącza, a także wilgoć w instalacji. Zanieczyszczenia olejowe, smarowe lub metaliczne w pobliżu koła zębatego i czujnika mogą zaburzać sygnał i prowadzić do błędnych odczytów.
• Uszkodzenie koła sygnałowego (impulsatora): Niewłaściwa odległość czujnika od triggera (koła sygnałowego), jego uszkodzenia (np. wyłamane zęby) lub zamontowanie niewłaściwego koła zamachowego. W przypadku silnika perkinsa, seria 1100 na CR, kod silnika NJ, pracującego w ciągniku rolniczym MF 5450, zdiagnozowano problem z głównym czujnikiem położenia wału, gdzie silnik cały czas korzysta z czujnika umieszczonego na pompie. Badanie wykazało różnicę 0,3 mm pomiędzy minimum i maksimum na kole, które znajduje się na wale. Sam czujnik znajdował się 1,5 mm od wału w najbliższym położeniu, do 1,8 mm w najdalszym. Przybliżenie czujnika poprzez zeszlifowanie jego obudowy spowodowało, że silnik zaczął pracować przerywanie, co wskazywało na łapanie sygnału z koła. W instrukcji piszą, że jeśli się już ruszy to koło sygnałowe z wału powinno być nowe założone.
• Nieprawidłowy montaż: Nieprawidłowy kąt montażu, poluzowany czujnik, a także długotrwałe narażenie na wysokie temperatury.

Najczęstsze usterki to brak sygnału lub nieregularny sygnał CKP, które prowadzą do błędnych odczytów obrotów wału i zaburzeń pracy silnika.

Wymiana czujnika CKP

W przypadku zlokalizowania niesprawności czujnika najczęściej dokonuje się jego wymiany. Cena takich elementów nie jest zbyt wygórowana i zależy od konkretnego modelu pojazdu. Proste sensory przeznaczone dla popularnych aut można nabyć za kilkadziesiąt złotych. Są one z reguły dostępne zarówno w stacjonarnych placówkach z częściami samochodowymi, jak i w sklepach internetowych.

Procedura wymiany czujnika CKP:

1. Odłączenie akumulatora.
2. Lokalizacja czujnika na obudowie silnika lub kole wału.
3. Odłączenie złącza.
4. Odkręcenie mocowania.
5. Zamiana na nowy czujnik.
6. Ponowne podłączenie złącza.
7. Odłożenie akumulatora.
8. Ustawienie czujnika zgodnie z pozycją, określoną przez śrubę montażową albo blokadę.
9. Dokręcenie śruby montażowej z odpowiednim momentem.

Po montażu warto skasować błędy w ECU i przeprowadzić test jazdy. Ważne jest, aby wybierać części wysokiej jakości: OEM lub renomowane aftermarket, dopasowane do modelu i roku produkcji pojazdu.
