Prezentujemy szczegółowe dane techniczne, parametry i osiągi ciągnika rolniczego Case IH 7240, który jest częścią linii ciągników Case IH Magnum.
Wprowadzenie do modelu Case IH 7240

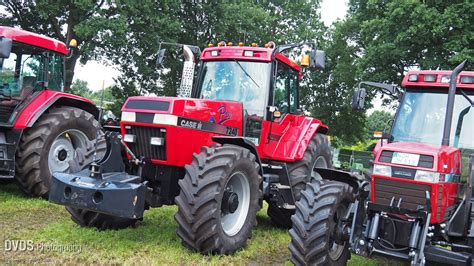

Case IH 7240 to traktor, który był produkowany w latach od 1994 do 1996 roku. Model ten stanowił rozwinięcie wcześniejszego Case IH 7140, a jego następcą został Case IH 8940. W ramach tej samej serii istniała również mniejsza wersja, Case IH 7230, oraz większa - Case IH 7250.
Charakteryzuje się brakiem kabiny z systemem ROPS. Jest to bardzo ciężki sprzęt, zdecydowanie przeznaczony na trudny teren.
Osiągi i specyfikacja silnika
Osiągi ogólne
Ciągnik Case IH 7240 osiąga znamionowe obroty pracy na poziomie 2200 obr. / min. Pozostałe dane dotyczące maksymalnej mocy, spalania, pojemności zbiornika paliwa i maksymalnej prędkości nie zostały szczegółowo określone.
Silnik
Sercem ciągnika jest silnik wysokoprężny (diesel) typu CDC, zasilany olejem napędowym. Posiada 6 cylindrów i 4 suwy, co zapewnia wyższą kulturę pracy. Pojemność silnika wynosi 8.267 litra. Średnica tłoka to 114 mm, a skok tłoka (suw) to 135 mm. Silnik jest chłodzony cieczą, a w układzie chłodzenia zastosowano chłodnicę.
Turbosprężarka
Model Case IH 7240 wyposażony jest w turbosprężarkę oraz chłodnicę powietrza doładowującego (intercooler). Nie posiada natomiast podwójnej sprężarki (dual), chłodnicy za sprężarką (aftercooler), turbosprężarki z zaworem wastegate ani zmiennej geometrii łopatek w turbinie.
Układy operacyjne
Elektryka
Układ elektryczny ciągnika zasilany jest napięciem 12 V, co dotyczy również napięcia zasilania rozrusznika. Standardowe wyposażenie obejmuje tylną lampę stopu, natomiast lampa typu kogut nie jest obecna.
Wałek Przekaźnika Mocy (WOM)
Wałek Przekaźnika Mocy (WOM) pracuje z prędkością 1000 obr. / min., a jego sterowanie odbywa się ręcznie. Jest to element o bardzo dobrych parametrach.
Układ Hamulcowy
Układ hamulcowy ciągnika Case IH 7240 opiera się na hamulcach tarczowych, mokrych, hydraulicznych, wykorzystujących pojedynczą tarczę. W ciągniku zastosowano mechanizm różnicowy. System ABS oraz system wspomagania hamulców nie są dostępne.
Układ Napędowy i Kierowniczy
Ciągnik dostępny był w wersjach z napędem na jedną oś (4x2, 2WD). Nie posiada niezależnego zawieszenia (ILS - Independent Link Suspension) ani napędu gąsienicowego. Układ kierowniczy jest drążkowy, a sterowanie jest hydrostatyczne.
Hydraulika
W modelu Case IH 7240 brak jest szczegółowych danych dotyczących TUZ, rodzaju podnośnika hydraulicznego, wydajności pompy czy ciśnienia pompy. Ciągnik nie posiada układu hydraulicznego Load Sensing, układu zamkniętego, układu centralnego, stałego przepływu ani stałego ciśnienia.
Przekładnia i skrzynia biegów
Case IH 7240 wyposażony jest w przekładnię PowerShift. Przekładnia nie jest synchronizowana mechanicznie, lecz posiada sterowanie elektrohydrauliczne. Ważną cechą są dwa sprzęgła (dwusprzęgłowa skrzynia biegów) ze sterowaniem elektrohydraulicznym sprzęgła, co umożliwia szybką zmianę biegów. Ciągnik oferuje 24 biegi do przodu i 6 biegów do tyłu. Brak jest danych dotyczących biegów pełzających.
Case IH Tractors: Powershift Tractor Controls
Wymiary i masa
Ciągnik Case IH 7240 charakteryzuje się znacznym ciężarem, wahającym się od 8096 kg do 10786 kg, w zależności od wersji. Rozstaw osi wynosi 3000 mm. Dopuszczalna masa całkowita przyczepy bez hamulca to 1500 kg. Pozostałe wymiary, takie jak długość, wysokość, szerokość, prześwit, rozstaw kół oraz promień skrętu, nie zostały wyszczególnione.
Wyposażenie
W standardowym wyposażeniu ciągnika Case IH 7240 znajduje się górny zaczep transportowy. Informacje na temat zaczepu dolnego oraz klimatyzacji nie są dostępne.
