Ciągnik rolniczy, często nazywany traktorem, to maszyna o kluczowym znaczeniu w pracach polowych, leśnych i ogrodniczych. Nazwa "traktor" pochodzi od łacińskiego słowa "trahere", oznaczającego "ciągnąć". Jest to uniwersalna maszyna wielorakiego użytku, która dzięki rozwojowi technologii stała się bardziej wydajna i lżejsza, niż jej pierwotne konstrukcje, które charakteryzowały się znaczną masą, często przekraczającą 15 ton.
Ewolucja ciągników rolniczych
Początki i rozwój
Początki ciągników rolniczych sięgają połowy XIX wieku, kiedy to zaczęto wykorzystywać silniki parowe. Maszyny te były bardzo ciężkie, ważąc ponad 15 ton. Przed skonstruowaniem pierwszych ciągników, w rolnictwie używano zwierząt pociągowych, takich jak konie, bydło i osły, które ciągnęły różne urządzenia rolnicze. Prawdziwą rewolucję przyniosło zastosowanie silników spalinowych. Pierwszy spalinowy ciągnik rolniczy został skonstruowany przez Johna Froelicha w 1892 roku. Początkowo jednak stosowano gładkie koła żelazne, co skutkowało niską przyczepnością do podłoża i niską wydajnością mocy, wynoszącą zaledwie około 30%.
Kolejnym etapem rozwoju było wyposażenie kół w zaczepy, co pozwoliło na zmniejszenie masy maszyny. Początek XX wieku to okres rozpowszechnienia nowoczesnych ciągników rolniczych. Istotną rolę w tym procesie odegrał Henry Ford, którego celem była produkcja tanich i lekkich maszyn. Pierwszy ciągnik Forda, powstały w 1917 roku, zrewolucjonizował branżę rolniczą.
Kluczowe innowacje
Od tego czasu konstrukcja ciągników wciąż jest udoskonalana. Bardzo ważnym usprawnieniem stał się trzypunktowy układ zawieszenia, skonstruowany w 1926 roku przez Harrego Fergusona. Dzięki temu rozwiązaniu, współcześnie można agregować wszystkie urządzenia rolnicze bez względu na markę, gdyż trzypunktowy układ zawieszenia stał się standardem. Narzędzia przyłączane są do ciągnika w trzech punktach: na jednym łączniku centralnym oraz dwóch hydraulicznie podnoszonych belkach. Zastosowanie kulistych przegubów umożliwia urządzeniom rolniczym poruszanie się we wszystkich kierunkach.
Aby ciągniki rolnicze spełniały swoją funkcję, muszą posiadać odpowiednie rozwiązania technologiczne. Poza trzypunktowym układem zawieszenia, ciągniki wyposażone są w wałek odbioru mocy (WOM), który napędza przyłączone urządzenia nieposiadające własnego silnika. Charakterystyczną cechą ciągników rolniczych jest również dobra przyczepność do różnego rodzaju podłoża.
Rodzaje ciągników rolniczych
Współczesne ciągniki rolnicze można podzielić na kilka głównych kategorii, różniących się budową układu jezdnego oraz przeznaczeniem:
Ciągniki kołowe
Ciągniki kołowe są najczęściej spotykanym i najbardziej uniwersalnym rozwiązaniem w rolnictwie. Są popularne w segmencie małych i średnich gospodarstw, ponieważ łączą w sobie wszechstronność, prostą obsługę oraz korzystne koszty eksploatacji. Są szybkie, zwrotne i niezawodne zarówno w pracy polowej, jak i podczas jazdy po drogach publicznych. Dzięki napędowi 4x4 i odpowiedniemu ogumieniu zapewniają dobrą przyczepność na większości gleb, a jednocześnie nie wymagają skomplikowanej obsługi ani specjalistycznego serwisu. Konstrukcja ciągników kołowych umożliwia sprawne przemieszczanie się między rozproszonymi działkami, co ma kluczowe znaczenie w mniejszych i średnich gospodarstwach.
- Ciągniki z napędem na tylną oś (2WD): Najczęściej spotykane, zazwyczaj nie przekraczają mocy 310 KM. Są bardziej przystępne cenowo niż ich odpowiedniki z napędem na 4 koła (koszt może być o 20-30% niższy). Wymagają mniej konserwacji i są tańsze w naprawie ze względu na mniejszą liczbę ruchomych części. Są bardziej oszczędne pod względem zużycia paliwa (mogą zużywać 10-15% mniej paliwa). Idealnie sprawdzają się w małych gospodarstwach, sadach oraz na suchym i płaskim terenie. Ich lżejsza konstrukcja oznacza mniejszy nacisk na glebę, redukując jej zagęszczenie. Oferują wyższe prędkości w pracach transportowych (do 40-48 km/h). Są wszechstronne w zastosowaniu narzędzi, takich jak kosiarki, opryskiwacze czy siewniki. Mają silne wsparcie na rynku wtórnym, z łatwo dostępnymi częściami i doświadczonymi technikami.
- Ciągniki z napędem na obie osie (4WD/AWD): Ich moc mieści się w przedziale od 50 do nawet 600 KM. Oba typy ciągników kołowych są przystosowane do transportu drogowego.
- Ciągniki kompaktowe: Popularna grupa, których moc nie przekracza 50 KM.
Ciągniki gąsienicowe
Ciągniki gąsienicowe to rozwiązanie specjalistyczne, stosowane głównie w dużych gospodarstwach i w bardzo trudnych warunkach terenowych, np. na silnie podmokłych polach lub glebach o wyjątkowo niskiej nośności. Osiągają moc do 600 KM. Ich układ jezdny stanowią gąsienice wykonane z nieścieralnej gumy, wzmocnione stalą. Dzięki dużej powierzchni styku z podłożem zapewniają wysoką przyczepność i ograniczają ugniatanie gleby. Wzrost wielkości, szerokości roboczych i stopnia skomplikowania maszyn rolniczych sprawia, że w pewnym momencie konwencjonalny kołowy układ jezdny nie jest w stanie zapewnić efektywnego uciągu, dlatego producenci stawiają na układy gąsienicowe. Jednak w mokrych warunkach, zwłaszcza na podłożach gliniastych, zalepiony bieżnik może powodować ślizganie się gąsienicy. Ich zastosowanie wiąże się z wyższymi kosztami zakupu, eksploatacji i serwisowania.
Ciągniki półgąsienicowe
Ciągniki półgąsienicowe to rozwiązanie niszowe, łączące cechy układu kołowego i gąsienicowego. Stosowane są głównie w maszynach o dużej mocy, przeznaczonych do pracy w zmiennych i wymagających warunkach.
Budowa i zasada działania ciągnika rolniczego
Budowa ciągnika rolniczego to przemyślane połączenie inżynierii, praktyki oraz nowoczesnych technologii. Ten pojazd mechaniczny został zaprojektowany z myślą o współpracy z szerokim wachlarzem narzędzi - od rolniczych, przez leśne, aż po ogrodnicze. Każdy komponent pełni określoną funkcję, umożliwiając ciągnikowi wykonywanie ciężkich prac, takich jak orka, transport czy roboty ziemne, nawet w wyjątkowo trudnych warunkach terenowych.
Wojny traktorów
Silnik
Najważniejszym elementem ciągnika jest silnik spalinowy - to on stanowi źródło mocy, które napędza wszystkie pozostałe układy i jest sercem całej maszyny. Od jego wydajności zależy, czy maszyna poradzi sobie z dużym obciążeniem i wymagającymi narzędziami. W rolnictwie dominują silniki Diesla, działające na zasadzie samozapłonu, które przekształcają energię chemiczną paliwa w energię mechaniczną, czyli siłę napędową maszyny.
Układ jezdny
Układ jezdny to fundament ruchu ciągnika, obejmujący osie/mosty, koła i ogumienie lub gąsienice. To on decyduje o tym, jak maszyna poradzi sobie na różnych nawierzchniach: od asfaltu, przez żwir, aż po grząskie pola. Wybór odpowiedniego mechanizmu jezdnego ma kluczowe znaczenie, wpływając na komfort operatora, wydajność pracy oraz bezpieczeństwo. Ciągniki kołowe są najbardziej uniwersalne, natomiast gąsienice sprawdzają się najlepiej na grząskim, miękkim terenie.
Mechanizm przenoszenia napędu
Mechanizm przenoszenia napędu to kluczowy element, który łączy silnik z kołami i osprzętem roboczym. Jego główne zadanie to przekazywanie momentu obrotowego, czyli siły wprawiającej maszynę w ruch. Bez tego układu ciągnik nie mógłby wykonywać żadnych prac - od orki po transport. Dzięki niemu możliwe jest dostosowanie prędkości jazdy i siły uciągu do aktualnych warunków pracy. Ciągnik może poruszać się powoli i precyzyjnie w polu, a następnie szybko przemieścić się drogą dojazdową.
Skrzynia biegów i sprzęgło
Skrzynia biegów i sprzęgło to duet, który zapewnia operatorowi kontrolę nad prędkością i momentem obrotowym. Tradycyjne skrzynie mechaniczne umożliwiają precyzyjne dopasowanie parametrów jazdy - zarówno podczas pracy w polu, jak i w trakcie poruszania się po drogach. Sprzęgło pełni funkcję łącznika między silnikiem a skrzynią biegów.
Wałek odbioru mocy (WOM)
Wałek odbioru mocy (WOM) to kluczowy komponent umożliwiający współpracę ciągnika z maszynami roboczymi nieposiadającymi własnego silnika, takimi jak siewniki, rozrzutniki czy kosiarki. WOM synchronizuje pracę ciągnika z osprzętem, co przekłada się na lepszą organizację pracy i wyższą efektywność w gospodarstwie. Nowoczesne rozwiązania technologiczne umożliwiają niezależne działanie WOM od prędkości jazdy oraz utrzymanie stałej prędkości obrotowej, np. 540 obr./min dla siewnika.
Układ hydrauliczny
Układ hydrauliczny w ciągniku rolniczym to złożony system, który zasila wiele funkcji i urządzeń, czyniąc ciągnik maszyną wielozadaniową. Energia przekazywana jest za pomocą cieczy pod ciśnieniem, co umożliwia płynne i precyzyjne sterowanie różnymi komponentami, takimi jak podnośniki czy ładowacze czołowe. W praktyce oznacza to możliwość jednoczesnego wykonywania wielu operacji, np. podnoszenia narzędzia i regulacji jego ustawienia. Współczesne gospodarstwa coraz częściej korzystają z takiej wielozadaniowości.
Komponenty układu hydraulicznego
Układ hydrauliczny składa się z kilku kluczowych komponentów, które muszą ze sobą efektywnie współpracować, aby zapewnić precyzyjne sterowanie oraz napęd różnych narzędzi i urządzeń:
- Pompa hydrauliczna: Centralny element, który przetwarza energię mechaniczną na energię hydrauliczną, nadając energię cieczy roboczej (zwykle olejowi) przechowywanej w zbiorniku hydraulicznym. Wyróżnia się pompy zębate, tłokowe i łopatkowe, każda z nich ma swoje zalety i ograniczenia.
- Zawory sterujące: Regulują przepływ, kierując ciecz do konkretnych siłowników czy urządzeń. W ciągnikach występują modele sterowane mechanicznie (dźwigniami) i za pomocą elektrohydrauliki (przełącznikami kołyskowymi lub przyciskami). Zawory sterujące przepływem regulują ilość płynu, zawory rozdzielcze pozwalają na niezależne sterowanie kilkoma siłownikami, a wersje odcinające umożliwiają szybkie odcięcie dopływu płynu.
- Siłowniki hydrauliczne: Kluczowe elementy, które przekształcają energię hydrauliczną na mechaniczną, umożliwiając takie czynności jak podnoszenie, opuszczanie, skręcanie czy inne precyzyjne ruchy. Najbardziej powszechne są siłowniki tłokowe, używane do podnoszenia i opuszczania narzędzi rolniczych, regulacji wysokości podnośnika czy sterowania układem kierowniczym. Siłowniki ślimakowe są bardziej kompaktowe i efektywne w przypadku mniejszych obciążeń.
- Filtry: Oczyszczają płyn z zanieczyszczeń, zabezpieczając w ten sposób cały układ przed awariami.

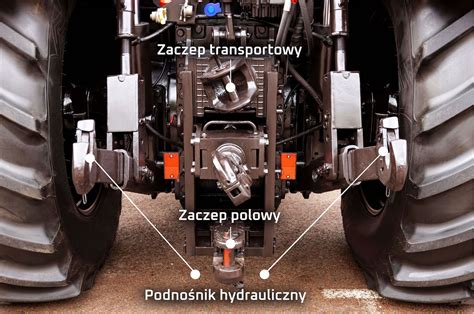

Trzypunktowy układ zawieszenia (TUZ)
Podnośnik hydrauliczny (TUZ) oraz trzypunktowy układ zawieszenia to elementy, które znacząco wpływają na komfort i jakość pracy w gospodarstwie. Umożliwiają one nie tylko podnoszenie i opuszczanie narzędzi, ale również ich precyzyjne ustawienie względem podłoża, co ma kluczowe znaczenie przy takich pracach jak siew czy uprawa gleby. Wiele modeli ciągników wyposażonych jest w podnośnik również z przodu, co przydaje się przy podnoszeniu lub opuszczaniu przednich narzędzi.
Kabina operatora
Kabina operatora to centrum dowodzenia, które wpływa na komfort, bezpieczeństwo i wydajność. Współczesne projekty kabin koncentrują się na ergonomii, z regulowanymi siedzeniami i intuicyjnymi panelami sterowania. Wyposażone są w klimatyzację i wentylację, które zapewniają optymalne warunki pracy, niezależnie od pogody. Równie ważne są systemy monitorujące, które analizują stan techniczny maszyny w czasie rzeczywistym, np. wykrywając spadki ciśnienia oleju czy przegrzewanie silnika.
Systemy bezpieczeństwa i wspomagające
Nowoczesne ciągniki rolnicze są wyposażone w zaawansowane technologie, które nie tylko ułatwiają codzienne obowiązki, ale przede wszystkim chronią zdrowie i życie operatora. Do kluczowych systemów wspomagających należą układy hamulcowe i kierownicze, które zapewniają kontrolę nad maszyną, zwłaszcza w trudnych warunkach terenowych. Hamulce, niezależnie od tego, czy są mechaniczne, hydrauliczne czy pneumatyczne, projektowane są z myślą o maksymalnej skuteczności i niezawodności. Układ kierowniczy pozwala na precyzyjne prowadzenie maszyny, omijanie przeszkód i utrzymanie stabilnego toru jazdy.
Układ elektryczny i pneumatyczny
Układ elektryczny to centrum dowodzenia całej maszyny, zasilające wszystkie kluczowe komponenty - od świateł i sygnałów ostrzegawczych, po nowoczesne czujniki i systemy wspomagające. Jego niezawodność jest niezbędna, zwłaszcza podczas pracy po zmroku, we mgle lub w trudnych warunkach pogodowych. Instalacja pneumatyczna to kluczowy element wspierający układ hamulcowy i inne systemy pomocnicze. Oznaczenia drogowe, takie jak charakterystyczny trójkąt ostrzegawczy, mają ogromne znaczenie dla bezpieczeństwa, informując innych kierowców o maszynie rolniczej.
Nośniki narzędzi: historia i współczesność
Nośniki narzędzi to specjalistyczne pojazdy rolnicze, które powstały z idei połączenia ramy z silnikiem i możliwością przyczepiania różnych narzędzi. Ich historia sięga Niemiec tuż przed II Wojną Światową.
Początki i rozwój
Pierwszy nośnik narzędzi stworzył inżynier Egon Scheuch z Erfurtu. Podobne maszyny konstruowali także inni fachowcy, jak prototyp Ferdinanda Porsche z 1934 r. Po wojnie, w latach 1948-49, Egon Scheuch zaprezentował swój pojazd nazwany „Maulwurf“ Geräteträger (po polsku „Kret”), który był napędzany dwusuwowym silnikiem pochodzącym z DKW. „Maulwurf” przeistoczył się potem w ciągnik RS 08/15, produkowany w NRD przez VEB Traktorenwerk Schönebeck. Jednym z pojazdów powstałych równolegle do wynalazku Scheucha był amerykański Allis-Chalmers G, zademonstrowany w 1948 roku, z silnikiem o mocy 9 KM.
Kolejnym projektem o podobnych założeniach był Universal-Motor-Gerät (Unimog), którego produkcja seryjna rozpoczęła się w 1949 r. Kabina i silnik w Unimogu zostały umieszczone z przodu, a do ramy z tyłu można było zamocować różnego rodzaju narzędzia. Sukces Unimoga pozwolił innym firmom pójść w kierunku pojazdów użytkowych łączących zalety ciągnika i ciężarówki, np. włoskie Samecar.
Polska konstrukcja: Ciągnik artyleryjski C2P
W Polsce również próbowano sił w projektowaniu tego typu pojazdów. W FMŻ w Płocku w 1980 r. planowano produkcję czterokołowego pojazdu o nazwie GWTR (Górski Wielozadaniowy Transporter Rolniczy), który wykorzystywał licencyjny trzycylindrowy silnik Perkinsa z Ursusa. Powstał nawet jeżdżący prototyp, ale produkcji nie podjęto.
Ciągnik artyleryjski C2P to polski lekki gąsienicowy ciągnik artyleryjski, opracowany w połowie lat 30. XX wieku na bazie tankietki TKS. Głównym użytkownikiem tych pojazdów były pododdziały przeciwlotnicze Wojska Polskiego, gdzie wykorzystywano je do holowania armat przeciwlotniczych wz. 36 oraz przyczep amunicyjnych.
- Geneza i rozwój: W październiku 1931 roku Sztab Główny Wojska Polskiego zaproponował opracowanie projektu ciągnika artyleryjskiego na bazie podwozia tankietki TK-3. Pierwszy projekt powstał w 1932 roku, a prototyp zbudowano w 1933 roku.
- Modyfikacje i testy: Pierwsze testy wykazały, że tył pojazdu jest za bardzo obciążony. Po modyfikacjach, w sierpniu 1934 roku rozpoczęto kolejne badania, a po dalszych zmianach, w styczniu 1936 roku, przeprowadzono kolejne testy.
- Zatwierdzenie i produkcja: 15 lutego 1937 roku kierownik Biura Badań Technicznych Broni Pancernych, ppłk Patryk O’Brien de Lacy, przedstawił wniosek o zatwierdzenie ciągnika C2P. Zamówienie na pierwszą serię 32 ciągników C2P złożono w zakładach PZInż. w Czechowicach pod koniec lutego 1937 roku. Do września 1939 roku zbudowano co najmniej 316 ciągników.
- Konstrukcja i parametry C2P: Ciągnik C2P powstał na bazie tankietki TKS, od której był o prawie 50 cm dłuższy. Masa ciągnika z załogą wynosiła 2750 kg. Napędzany był gaźnikowym silnikiem FIAT 122BC (PZInż 367) o mocy 46 KM. Zbiornik paliwa o pojemności 70 litrów pozwalał na przejechanie 150 km po szosie.
- C2P w kampanii wrześniowej: Ciągniki C2P były podstawowym ciągnikiem w oddziałach artylerii przeciwlotniczej. Na każdą armatę przypadały dwa ciągniki C2P. Wzięły udział w kampanii wrześniowej w składzie 31 baterii artylerii przeciwlotniczej typu A i 11 baterii typu B (łącznie 292 ciągniki). Pewną liczbę ciągników C2P zdobyli Niemcy i wcielili do uzbrojenia Wehrmachtu.
Rozkwit i spadek popularności
Mimo niezbyt udanego początku, pojazdy wzorowane na pomyśle „kreta” Egona Scheucha zaczęły w Niemczech wyrastać jak grzyby po deszczu. W 1951 r. rozpoczęła się produkcja ciągnika Ruhrstahl, a rok później popularnego traktora Lanz Alldog. W latach 60. i 70. zainteresowanie nośnikami narzędzi zaczęło spadać. Najdłużej produkcję kontynuowała firma Fendt, która stała się najpopularniejszym producentem nośników narzędzi w RFN, oferując modele z serii Fendt GT. Niestety, sprzedaż malała, a nośniki odeszły w zapomnienie w katalogach Fendt w 2004 r. Podstawowym minusem takich pojazdów było samo zakładanie i wymiana narzędzi, co zajmowało drogocenny czas. Ponadto narzędzia dostosowane do nośników narzędzi nie pasowały do klasycznych zaczepów w normalnych ciągnikach, a cały zestaw okazywał się zbyt kosztowny.
Współczesne reinterpretacje i nisze rynkowe
W Rosji nośniki narzędzi, takie jak Agromash 30 Sh lub 50 Sh, nadal są produkowane ze względów praktycznych, ponieważ na rynku jest jeszcze sporo narzędzi pasujących do tego typu ciągników. W USA niewielkie firmy, takie jak Tilmor czy Tuff-Bilt Tractor, kontynuują tradycję, nawiązując do starych modeli Allis Chalmers serii G. Są to sprzęty budowane przez zapaleńców, chcących nawiązać do rolnictwa sprzed lat, którzy wykorzystują je do zadań specjalnych.
Gdy nośniki narzędzi zaczęły powoli odchodzić do lamusa, producenci zastanawiali się, co zaoferować rolnikom w zamian. Rolę nośników narzędzi w latach 70. i 80. powoli przejmowały ciągniki systemowe, a klasyczne urządzenia o małej mocy znikały z rynku. Przykładem są Deutz Intrac i MB Trac. Dziś każdy szanujący się producent ma w ofercie wiele serii maszyn, które można dostosowywać do indywidualnych potrzeb, oferując różne rozstawy kół, osi, moce, wielkości, zaczepy, systemy hydrauliki i inne nowoczesne elementy.

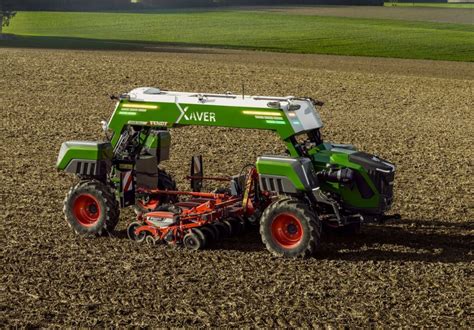

Nowe horyzonty: Fendt Xaver GT jako robot polowy
Nowy Fendt Xaver GT to robot polowy, który może znaleźć zastosowanie np. w nowoczesnej uprawie warzyw lub gatunków uprawianych w szerokich międzyrzędziach. Pojazd pracuje autonomicznie, wyróżnia się niewielką masą całkowitą (zaledwie 3 t). Narzędzia robocze, np. siewnik lub pielnik, można zawieszać pomiędzy osiami lub z tyłu. Udźwig środkowego i tylnego podnośnika wynosi 2 t. Rozstaw kół w Fendt Xaver GT można regulować w zakresach: 1,5, 1,8, 2,0 i 2,25 m, co umożliwia wygodną pracę w większości upraw warzyw w Europie.
Układ napędowy Fendt Xaver GT to hybryda z dwoma akumulatorami buforowymi. Generator elektryczny o mocy 25 kW, pracujący z napięciem 48 V, napędzany jest silnikiem wysokoprężnym. Akumulatory o łącznej pojemności 9 kWh dostarczają moc w zależności od potrzeb. Wszystkie cztery koła Xaver GT są skrętne i w każdym z nich pracują silniki elektryczne. Autonomiczny pojazd może pracować w polu z prędkością do 10 km/h. Dostępnych jest kilka trybów kierowania, w tym opcja skrętu „krab” połączona ze skrętem czterech kół. Praca bezzałogowego pojazdu zabezpieczona jest dwustopniowo: poprzez możliwość pracy tylko w wyznaczonym terenie oraz zestaw proaktywnych czujników i kamer. Interfejs użytkownika oparty jest na platformie Fendt ONE, umożliwiając obsługę pojazdu za pomocą telefonu, tabletu lub komputera. Xaver GT posiada również systemy kamer połączone ze sztuczną inteligencją, co pozwala na rozpoznawanie rzędów roślin czy ścieżek technologicznych.
Wybór i zakup ciągnika rolniczego
Zakup ciągnika rolniczego to jedna z najważniejszych decyzji inwestycyjnych w gospodarstwie, ponieważ jest to serce codziennej pracy: od orki, przez siew, aż po transport plonów i obsługę innych urządzeń. Na rynku dostępna jest szeroka gama ciągników rolniczych, które różnią się między sobą mocą, konstrukcją, poziomem zaawansowania technologicznego, ceną oraz dostępnością części zamiennych. Wybór odpowiedniego modelu to gwarancja niezawodności i komfortu pracy przez wiele sezonów.
Gospodarstwo rolne to szeroki zakres zadań, które wymagają różnorodnych rozwiązań technicznych. Każdy typ pracy wymaga innego podejścia i odpowiedniego sprzętu. Warto wziąć pod uwagę szereg kluczowych czynników i nie kierować się wyłącznie ceną zakupu. Czasem tańszy model może generować wyższe koszty utrzymania, np. przez trudną dostępność części czy brak serwisu w okolicy. Nowoczesne rozwiązania, takie jak automatyzacja, systemy GPS czy technologie oszczędzające paliwo, mogą znacząco zwiększyć wydajność i komfort użytkowania.
Ciągniki rolnicze, jak większość nowych maszyn, złożone są z bardzo wielu części. Ze względu na ich stopniowe zużywanie jesteśmy zmuszeni do ich wymiany na nowe. Na rynku dostępny jest szeroki wachlarz części do ciągników rolniczych, w tym nowe, używane lub regenerowane części oryginalne, które są najbardziej polecane. Inną możliwością jest kupno wysokiej jakości części zamiennych, które nie są oryginalne, jednak nie odbiegają zbytnio od pierwowzoru. Części do ciągników rolniczych można kupić w Internecie w specjalnych sklepach rolniczych.
